手动长柄棘轮操作扳手结构设计

　　这款手动棘轮操作构件，核心应用场景集中在小空间内的紧固件旋拧、工装夹具快速锁紧、小型设备检修维护等工况，尤其适合需要连续单向施力、无需反复脱开工具复位的作业环节，在模具拆装、设备调试、生产线日常维保场景中能大幅降低操作冗余动作。从功能特性来看，构件内置的棘轮单向止动结构，可实现操作杆小角度往复摆动时，输出端持续单向传递扭矩，避免传统扳手每次转动后都要重新卡合紧固件的问题，长杆结构的力臂设计，能让操作人员在施加同等握力的情况下，输出端获得更大的拧紧力矩，适配M6到M12规格的紧固件拆装需求，手柄处的包覆结构采用贴合人手握持弧度的曲面设计，长时间施力操作时能减少局部压强集中，降低手部疲劳感。

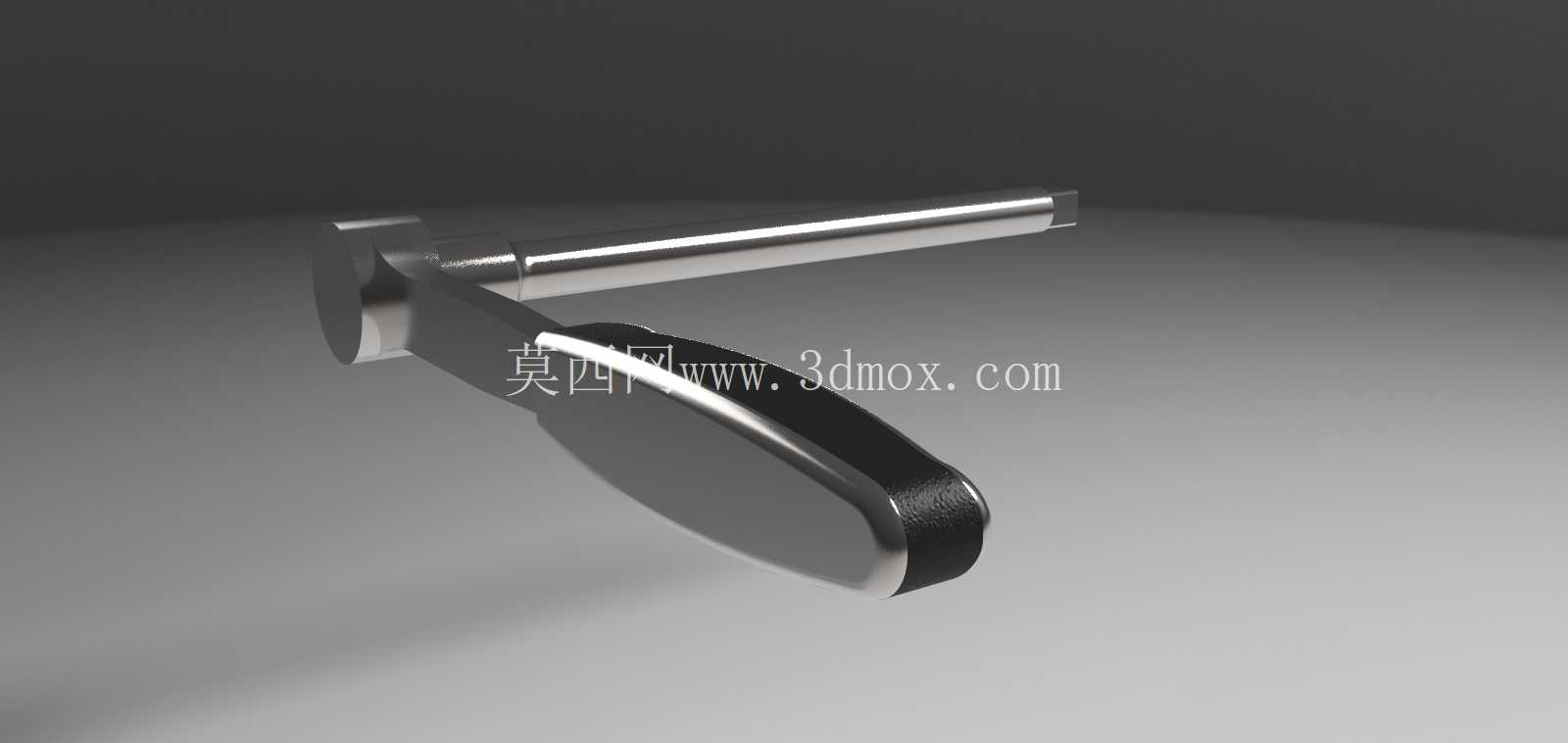

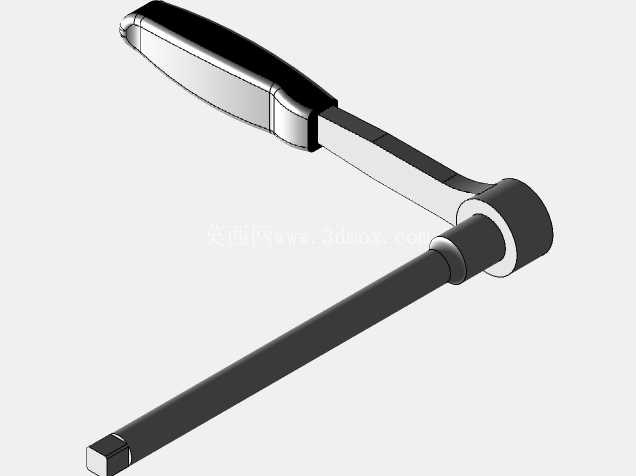

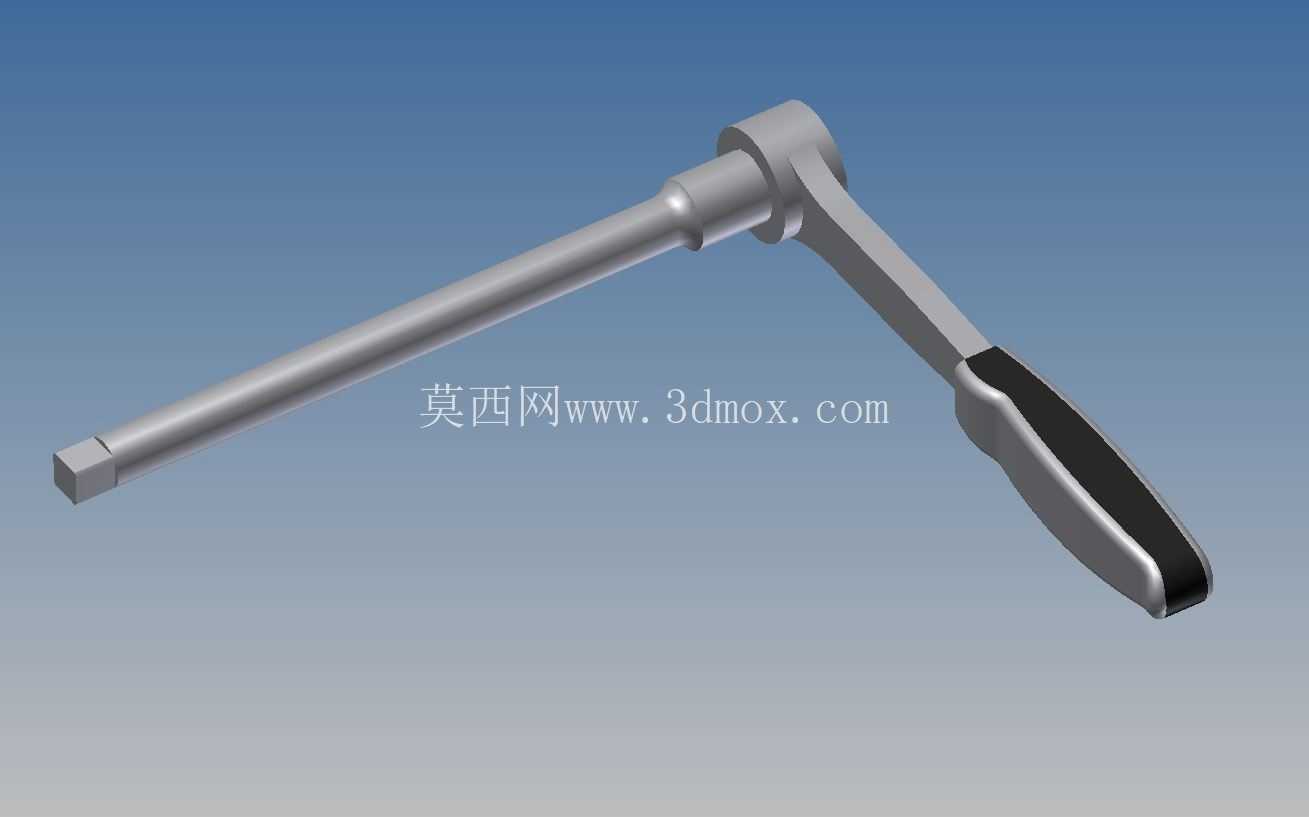

　　设计过程中优先考虑了操作边界的适配性，整体长度控制在235mm，这个尺寸经过多轮场景验证，既不会因为力臂过长导致在狭窄工装间隙内无法完成摆动动作，也不会因为力臂过短造成施力效率低下，杆身采用等直径过渡加局部轴肩的结构，轴肩位置一方面作为棘轮头部的装配定位基准，另一方面也能在杆身穿入工装孔位时起到轴向限位作用，避免操作时杆身过度窜动影响卡合精度。棘轮头部与杆身采用垂直布局的L型结构，这种布局能让操作人员在侧面空间受限、仅能从正面伸入工具的工况下，通过侧面的手柄摆动完成扭矩输出，解决了直柄扳手在部分封闭工装内无法完成整周转动的痛点。

　　结构细节上，手柄与金属杆的连接位置做了圆弧过渡处理，避免应力集中导致的手柄断裂问题，棘轮头部的配合间隙控制在0.02mm以内，既保证棘爪与棘轮齿的顺畅啮合，也不会因为间隙过大造成回程空程量超标，实际操作时空程角度控制在5度以内，能保证小角度摆动下的扭矩传递效率。杆身表面做了光滑过渡处理，没有尖锐棱角，在穿入设备预留操作孔时不会刮伤孔壁的漆面或者密封结构，手柄末端做了微翘的限位结构，施力时能防止手部从手柄末端滑脱，提升操作安全性。

　　从安装适配角度看，这款构件不需要额外的固定安装位，属于手持操作工具，输出端可以根据使用需求更换不同规格的套筒接头，适配不同尺寸的紧固件，杆身的直径经过匹配设计，能兼容多数设备上预留的8mm到12mm直径的操作避让孔，不需要额外扩孔就能直接伸入作业。在实际产线应用中，这类棘轮操作件常被配套在快速换模系统、小型工装夹具、设备检修工具包中，相比普通的固定扳手，它的操作效率能提升40%以上，尤其是在需要频繁拧紧、松开紧固件的工位，能大幅减少操作人员的动作幅度，降低重复操作带来的职业劳损。设计阶段也充分考虑了构件的耐用性，棘轮齿部采用高频淬火处理，表面硬度达到HRC45-50，能承受频繁的啮合冲击，不会因为长期使用出现齿部崩裂、打滑的问题，杆身采用中碳钢调质处理，保证足够的抗扭强度，施加额定扭矩时不会出现杆身弯曲变形的情况。
