长柄棘轮手动工具三维结构设计

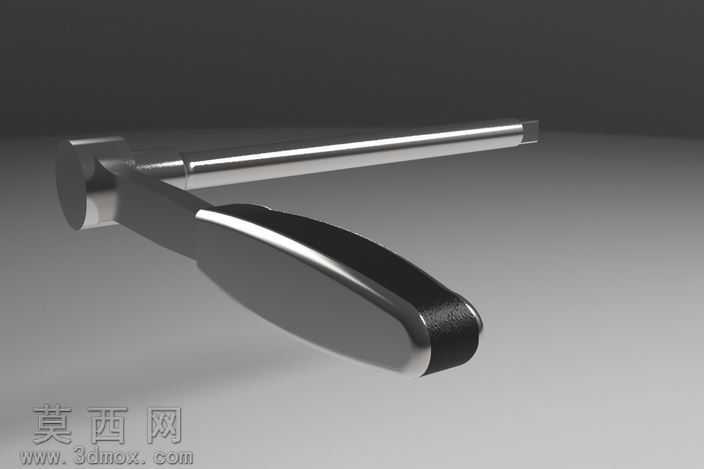

本作品为长柄棘轮手动工具的三维建模设计成果，建模阶段采用参数化设计思路，先对整体结构进行模块化拆分，将工具划分为工作端方头、长传动杆、棘轮换向主体、握持手柄四个独立建模单元，各单元间通过精准的装配约束完成组合，保证整体尺寸精度符合设计要求，整体长度设定为235毫米，适配日常手动拆装作业的操作空间需求。建模过程中对棘轮核心结构进行了精细化处理，还原了棘轮机构的单向锁止、换向切换的结构特征，对传动杆的阶梯轴结构做了等比例还原，杆身的过渡圆角、定位台阶都按照实际五金工具的加工工艺要求进行建模，避免出现不符合生产逻辑的尖锐棱角与不合理壁厚。渲染阶段采用金属材质为主的材质体系，传动杆与棘轮主体部分赋予哑光铬钢材质，调整材质的反射粗糙度参数，模拟真实五金工具经过表面处理后的金属质感，握持手柄部分采用双色橡塑材质，主体为黑色防滑橡塑，侧边搭配银灰色装饰条，调整材质的凹凸贴图参数，还原手柄表面的防滑纹理质感，提升模型的真实度。结构设计上充分考虑手动工具的力学特性，长杆部分采用等强度设计思路，从棘轮端到工作端的杆径渐变过渡，既保证了扭矩传递的结构强度，又尽可能控制工具整体重量，握持手柄采用符合人体工学的弧形造型，贴合手部握持的自然曲线，边缘做圆角钝化处理，避免操作时硌手，棘轮主体与长杆的连接部位做了加强结构设计，提升大扭矩操作下的结构耐用性。整体建模过程严格遵循机械设计的公差配合要求，各装配部件间预留了合理的装配间隙，既可以在三维环境中完成棘轮机构的运动仿真演示，也可直接导出用于后续的工程图生成、手板制作等生产环节，模型的结构细节完整还原了手动棘轮工具的功能特征，可作为机械结构教学、五金产品设计参考的数字化模型使用。
