圆柱成型空间Delta并联结构3D打印设备

这款并联臂结构的增材制造设备，采用Delta运动架构实现打印头的三维空间定位，区别于传统笛卡尔坐标系打印机的龙门式传动，三组平行四边形连杆机构分别由竖直导轨上的滑块驱动，通过运动学解算将三个滑块的直线位移转化为打印头在X、Y、Z三个方向的复合运动，运动惯量更低，打印头端的移动速度上限更高，适合小尺寸零件的快速成型作业。设备的成型空间被设计为圆柱形，底座有效打印直径为200毫米，Z轴方向最大成型高度为300毫米，这种圆柱成型边界刚好匹配Delta机构的运动包络，不会出现方形成型区边角位置运动精度衰减的问题，空间利用率相比同外形尺寸的方形打印机提升约20%。

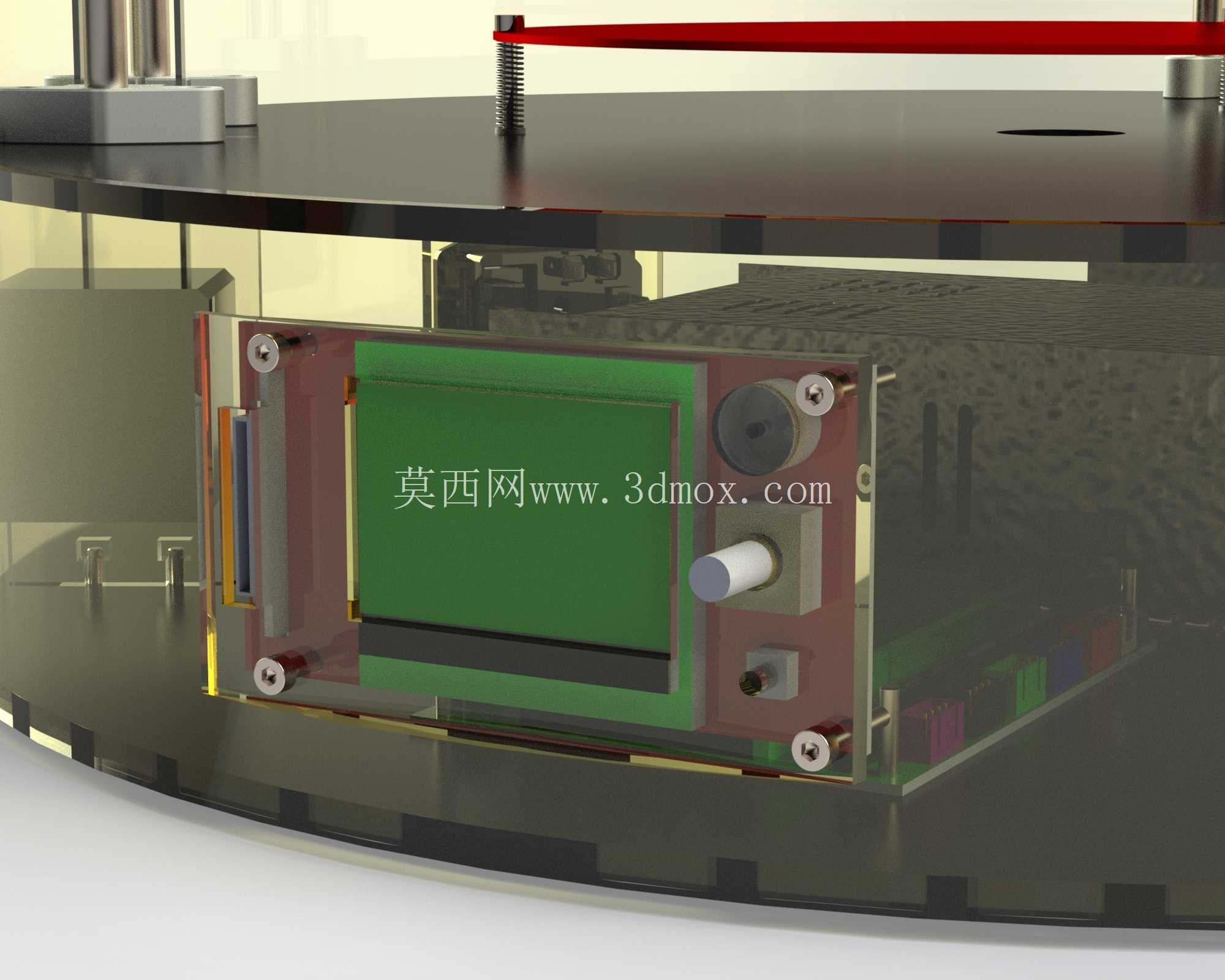

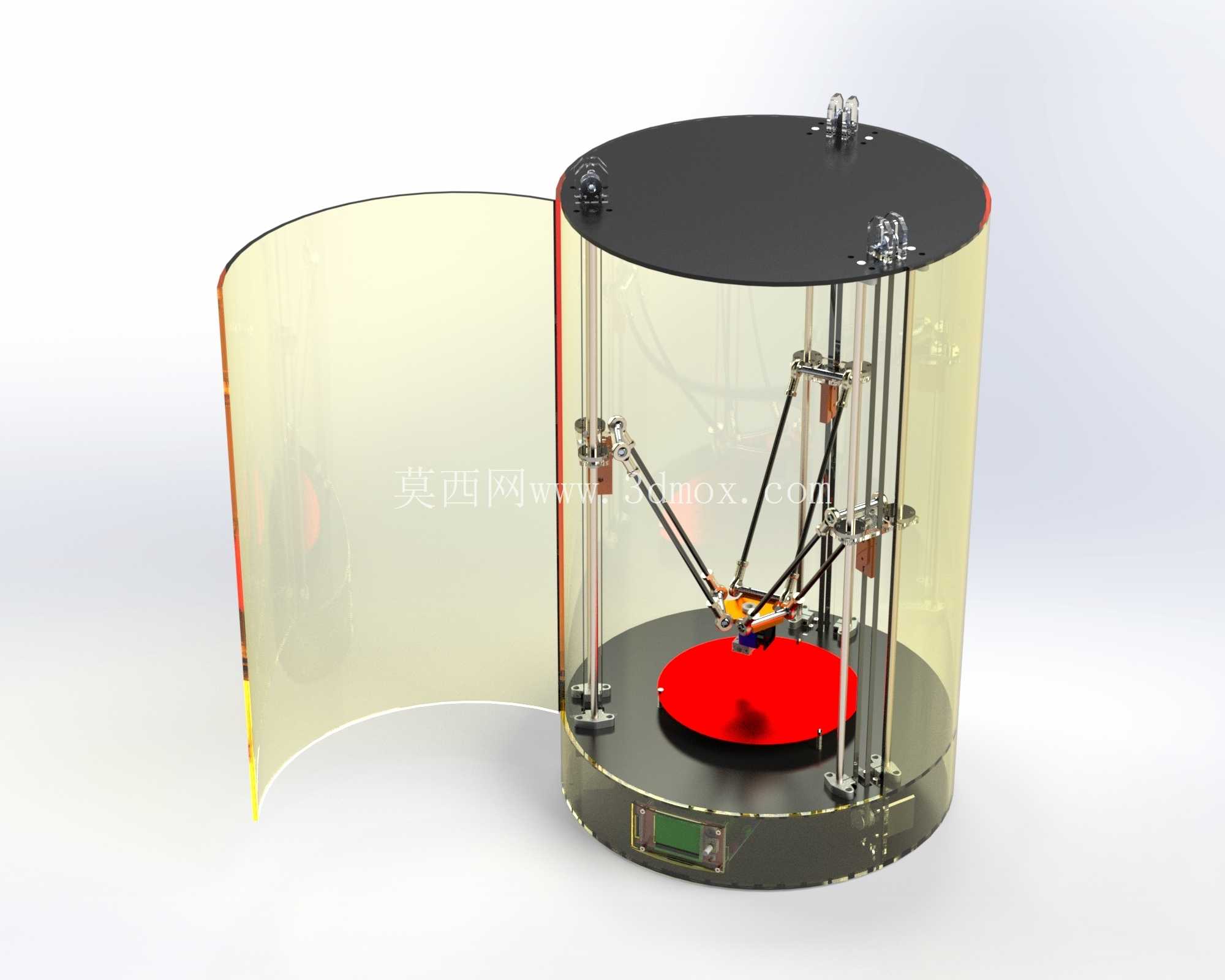

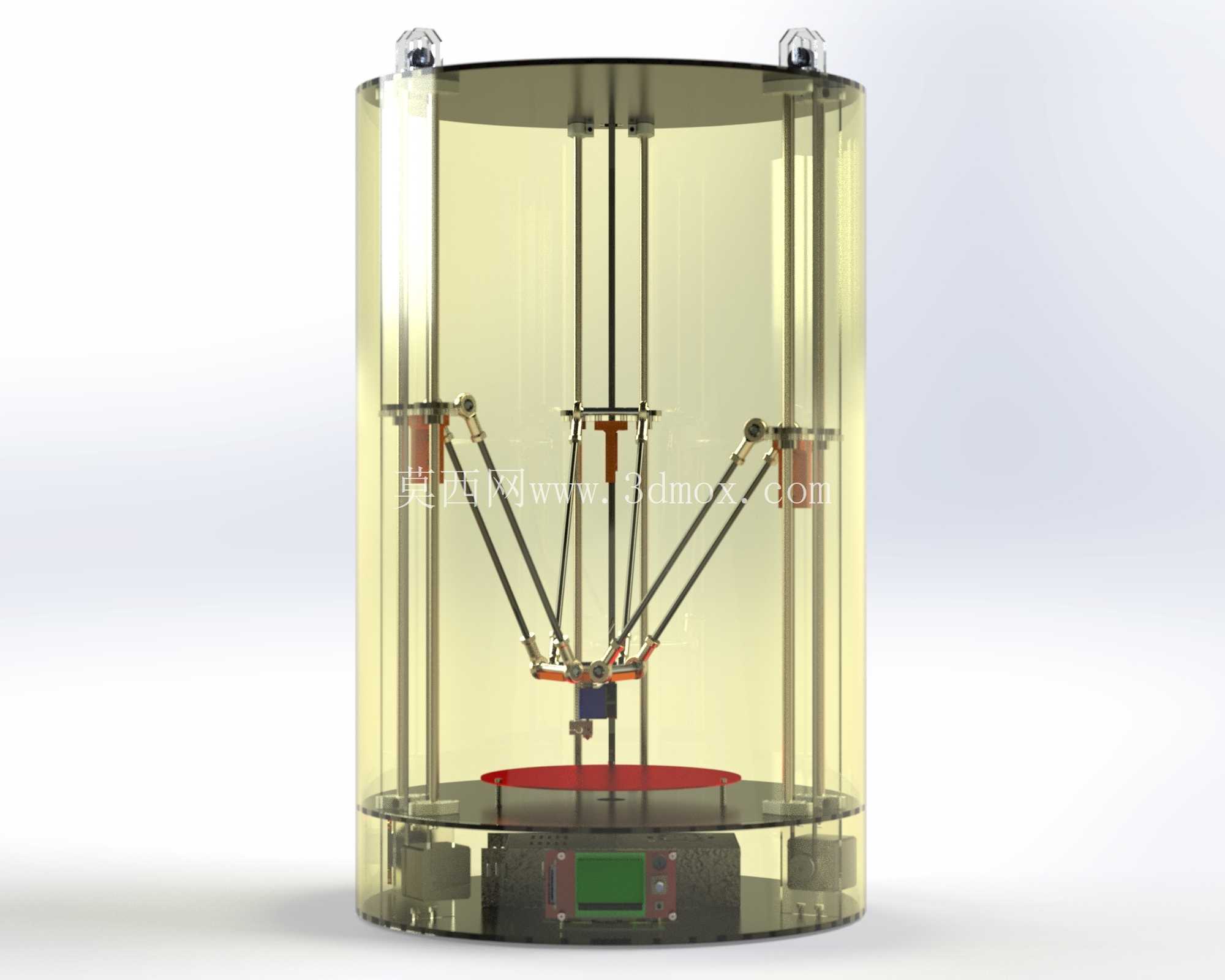

从结构设计逻辑来看，设备的三组竖直导柱呈120度均匀分布在圆形底座边缘，导柱顶端通过圆形顶板连接固定，形成稳定的三棱柱支撑框架，外围设置半开式透明防护舱，既可以阻挡打印过程中产生的细微颗粒物飘散，也能减少成型区域的空气流动，避免PLA、ABS等耗材打印时因温场不均出现的翘曲变形问题，半开式的舱门设计也方便操作人员中途取件、调整打印参数或者清理打印平台。底座内部集成了运动控制板、电源模块以及驱动电机，正面预留的显示屏可以实时显示打印进度、喷头温度、热床温度等核心参数，无需外接上位机即可完成脱机打印操作。

在实际应用场景中，这类桌面级Delta打印机多用于创客空间的创意原型验证、中小学生科创教育的实操教学、小型工作室的定制化零件打样，比如手办模型制作、非标机械零件的快速验证、文创产品的小批量生产都能适配。由于并联结构的运动特性，设备在打印曲面类零件时的表面光洁度表现优于同价位的笛卡尔结构打印机，尤其是回转体类零件，打印路径可以顺着圆周方向连续运动，减少了X/Y轴频繁换向带来的振纹。打印平台采用圆形红膜热床设计，调平后可以保证整个圆柱成型面的第一层附着均匀，降低打印翘边的概率，热床的加热范围刚好覆盖200毫米直径的打印区域，不会出现多余的热量损耗。

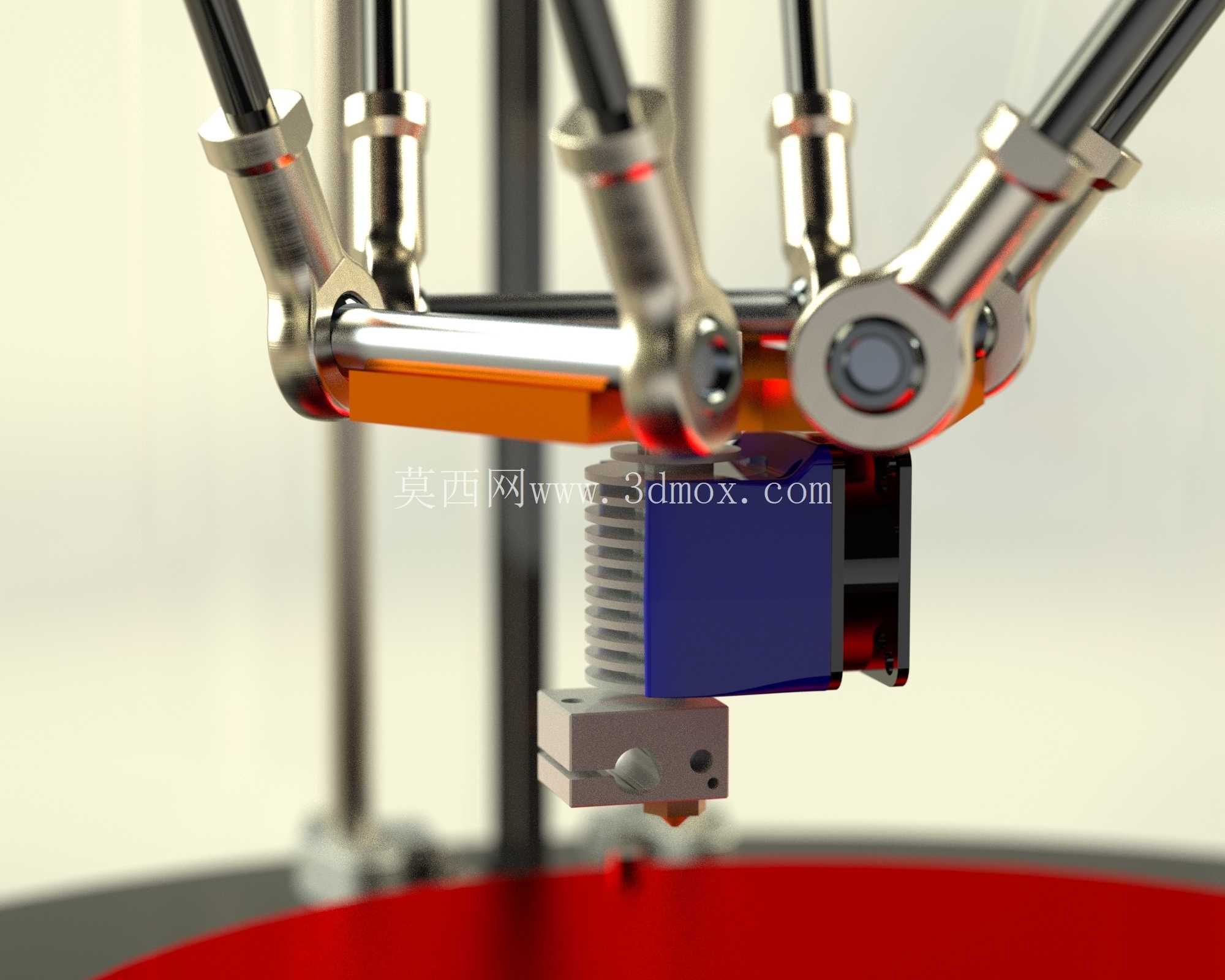

设计过程中需要重点关注三组连杆的长度一致性，以及关节处轴承的间隙控制，连杆长度误差超过0.1毫米就会导致成型件出现尺寸偏差，关节间隙过大则会在高速打印时引发震颤，直接影响表面成型质量。导柱选用直线光轴配合线性轴承，保证滑块上下运动的直线度，同步带传动的张紧度需要调整到合适区间，过松会导致传动丢步，过紧则会增加运动阻力加大电机负载。设备的整体外轮廓同样为圆柱形，相比方形框架的打印机占用桌面面积更小，圆形底座的直径略大于成型直径，放置在桌面时的稳定性更好，不会因为打印头高速运动出现整机晃动的情况。

从安装边界来看，设备放置时需要在侧面预留至少100毫米的操作空间，方便打开防护舱进行操作，背部预留50毫米的散热空间保证电源与控制板的热量及时散出，顶部不需要预留额外空间，因为整个Z轴运动行程都在框架内部完成，不会有部件超出顶板高度。电路走线全部沿着导柱内侧布置，避免运动过程中连杆剐蹭线材，所有运动部件的润滑点都预留了注油位置，日常维护时不需要拆解框架即可完成润滑保养。这类设备的耗材适配范围覆盖常见的1.75毫米直径3D打印耗材，包括PLA、ABS、PETG等，喷头的挤出机构采用近程或者远程挤出均可根据需求改装，基础版本的结构已经预留了改装升级的安装孔位，方便使用者后续加装自动调平传感器、 enclosure恒温舱、耗材断料检测等功能模块，拓展设备的适用范围。
