适配2020sigma型材的1kg线材线轴固定支架

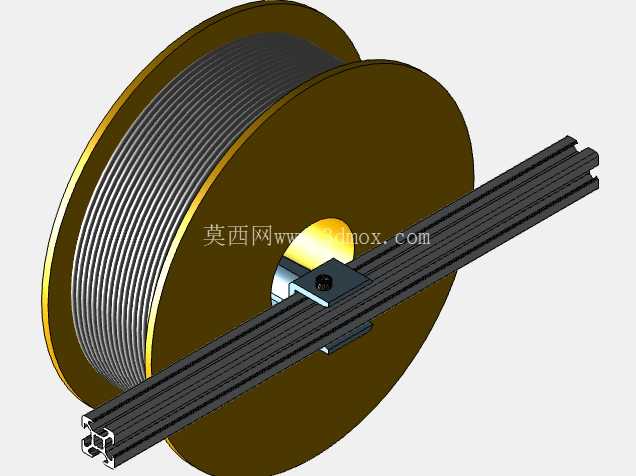

桌面级FDM3D打印设备的日常运维中，耗材线轴的放置合理性直接影响送丝顺畅度，不少入门级设备出厂未配备独立耗材架，或是原厂支架适配性有限，无法兼容不同规格的第三方耗材线轴，容易出现送丝阻力过大、线材缠绕打结、线轴转动卡滞等问题，轻则影响打印件表面质量，重则导致堵头、断料造成打印失败。这款线轴支架正是针对这类实际工况设计，专门适配工业组装领域常用的20*20mm sigma型材安装面，可直接固定在设备型材框架的任意预留槽位上，无需额外打孔改造原有设备结构，安装位置可根据设备走线方向灵活调整，适配不同送丝路径的走线需求。

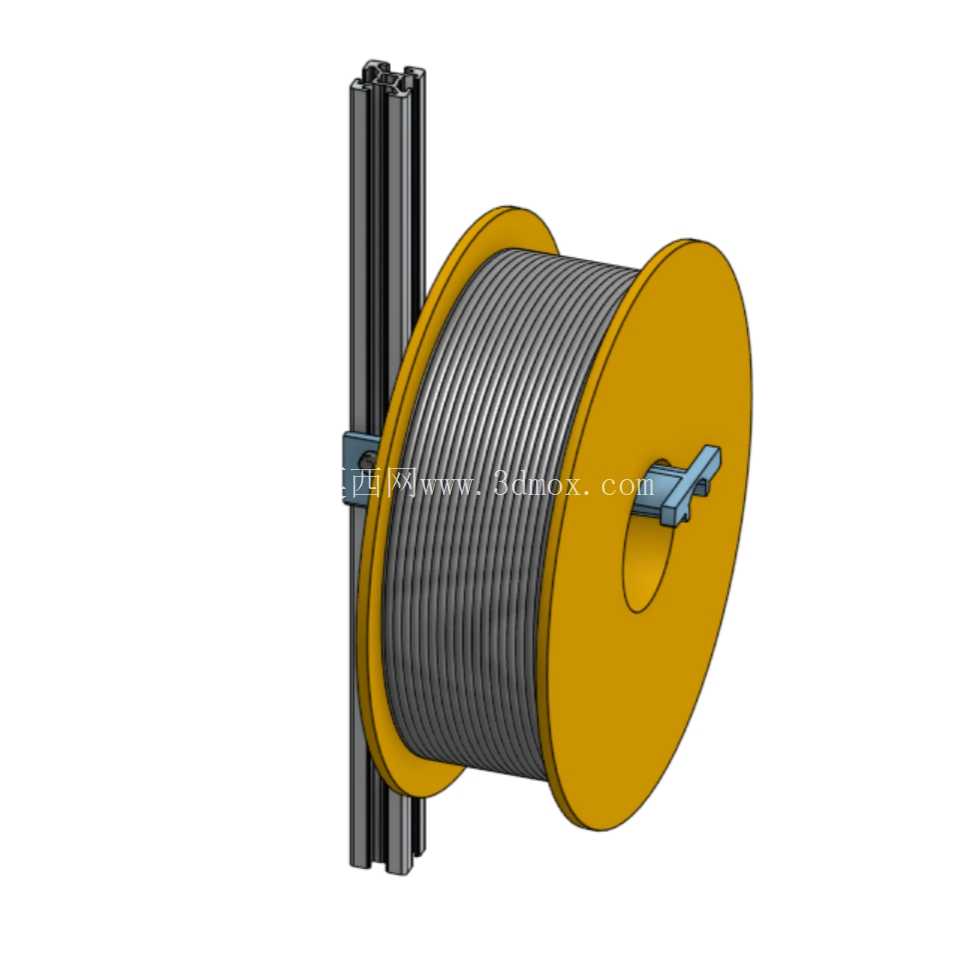

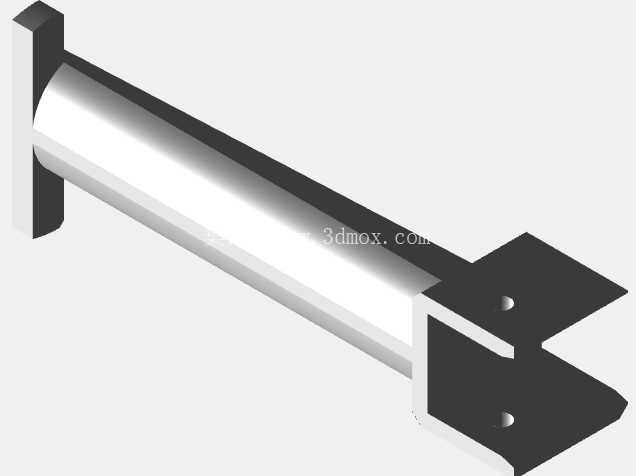

从结构设计来看，支架采用分体式安装思路，主体承托部分预留了与2020sigma型材T型槽匹配的安装位，配合通用公制4螺栓与T型槽螺母即可完成锁紧固定，安装时可根据实际走线高度调整支架在型材上的上下位置，避免线材与设备外壳、运动部件产生干涉。线轴承托结构采用侧装悬臂设计，承托轴的直径与1kg标准耗材线轴的中心孔尺寸匹配，线轴装入后可绕承托轴顺畅转动，转动阻尼经过合理匹配，既不会因为阻尼过小导致线轴惯性过大出现松线乱绕，也不会因为阻尼过大增加送丝机构的负载，保证送丝过程中线材张力稳定。

实际使用场景中，这款支架除了适配常规PLA、ABS等1kg装3D打印耗材线轴外，也可兼容同尺寸规格的焊丝、细线缆等卷装线材的固定放置，在小型桌面自动化设备、电子组装工位的线材供料场景下也能适用。安装边界方面，支架固定后从型材安装面的外伸尺寸经过优化，不会占用过多设备周边的操作空间，线轴转动区域预留了足够的安全间隙，即使线轴存在小幅径向跳动也不会与型材框架产生摩擦。承托轴末端设计有简易的防脱卡扣结构，线轴装入后扣上卡扣即可防止设备运行过程中线轴从轴端滑脱，卡扣采用快拆设计，更换线轴时无需借助工具即可手动完成拆装，提升耗材更换效率。

设计过程中充分考虑了3D打印制作的工艺性，整体结构无复杂悬空结构，无需添加大量支撑即可完成打印制作，打印完成后仅需简单去除支撑毛刺即可直接组装使用，安装所用的螺栓、T型螺母均为工业领域通用标准件，采购替换成本极低，用户可根据自身使用需求选择不同的打印材料制作支架主体，若需要更高的结构强度可选用PETG、ABS等工程材料打印，日常轻载使用场景下PLA材料即可满足强度需求。支架的安装固定点设计在型材T型槽的滑动方向上，可根据不同设备的型材长度、送丝机构位置灵活调整安装点位，无需对原有设备进行任何破坏性改造，对于自行组装的DIY3D打印机、小型桌面级自动化送料设备而言，这类模块化的安装配件可大幅提升设备搭建的灵活度，减少定制化结构件的设计制作成本。

从实际使用的工况适配来看，支架承托线轴后的转动中心高度与常规桌面级3D打印机的送丝机构进料口高度匹配，可减少线材从线轴到送丝机构之间的弯折角度，降低线材弯折带来的送丝阻力，尤其是对于TPU这类柔性耗材而言，更小的送丝弯折角度可有效减少送丝打滑、耗材挤出不均的问题，提升柔性耗材的打印成功率。支架整体结构没有多余的冗余设计，所有结构特征都服务于线轴承托、型材固定、转动顺畅这几个核心功能，没有华而不实的装饰性结构，在保证结构强度的前提下尽可能控制了整体重量，不会给型材框架带来额外的负载，即使安装在悬臂式的型材结构上也不会导致型材变形。
