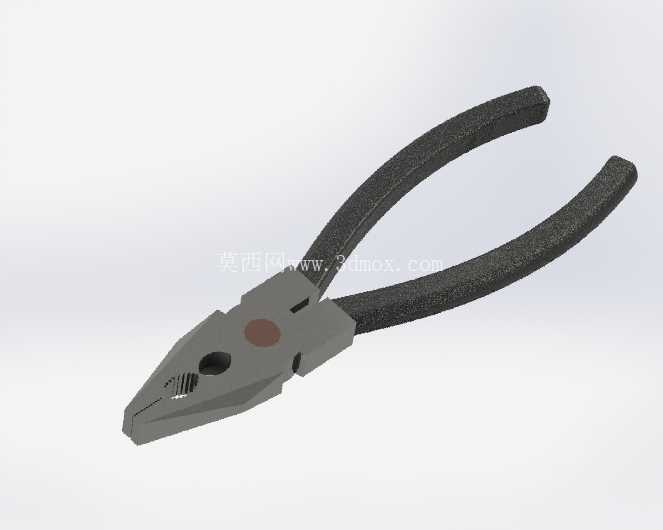

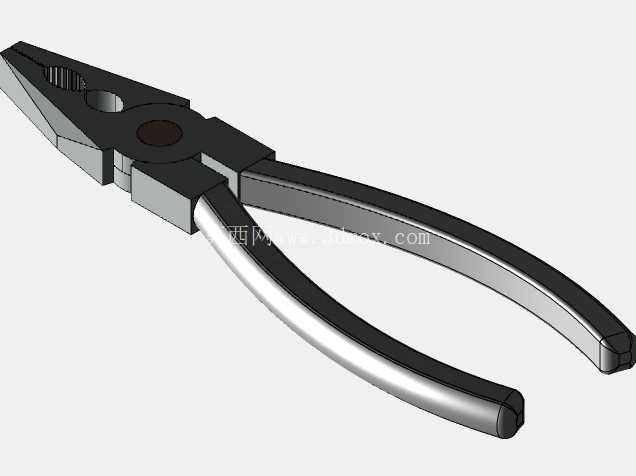

工业级钢丝钳结构设计三维数模

这款钢丝钳的三维结构设计，完全围绕一线装配、维修场景的实际使用需求展开，没有多余的装饰性结构，每一处几何特征都对应明确的功能指向。从日常的设备维保、线路排布，到五金加工工位的零件夹持、线材剪切，再到家用场景的物件拆装，这类工具都是手动操作场景里出现频率极高的基础工装，设计时首先要平衡的就是握持手感、夹持稳定性与剪切耐用性三者的关系。

先从钳头部分的结构说起，钳口区域做了分段式功能设计：最前端的平齿区域做了细密的交叉滚齿纹理，齿深控制在0.3mm左右，既保证夹持金属零件、线材时不会打滑，又不会因为齿纹过深在软质工件表面留下难以消除的压痕，适合夹持厚度0.5mm到8mm之间的各类片状、柱状零件；平齿往后的区域设置了圆形夹口，专门用来夹持圆柱形的螺栓、螺杆、线材，夹口的弧度做了三段式适配，能覆盖M3到M8规格的标准紧固件，夹持时受力均匀，不会拧圆螺栓的六角头；再往后靠近钳轴的位置是剪切刃口，刃口做了58度的斜角淬火处理，刃口间隙控制在0.02mm以内，能轻松剪切直径2mm以下的钢丝、1.5mm以下的铜丝，剪切断面平整无毛刺，不会出现线材被挤压变形的问题；刃口旁还设置了一个小型的圆孔剥线结构，能适配0.5平方到2.5平方的电线绝缘层剥离，不用额外携带剥线钳就能完成基础的线路作业。

钳轴是整个钳子的受力核心，设计时采用了台阶式铆接结构，轴孔的配合公差选了H7/h6的间隙配合，既保证两个钳身转动时没有卡滞感，又不会因为间隙过大出现钳口错位的问题，轴端的铆接面做了沉台处理，不会突出钳身平面，避免使用时剐蹭工件或者操作者的手部。钳身的杠杆比例经过反复校核，钳头长度和钳柄长度的比例控制在1:3.2，按照手动施加200N握力计算，钳口的夹持力能达到650N以上，剪切刃口的剪切力能超过1200N，完全能满足日常作业的受力需求，同时不会因为杠杆比过大导致钳身过长，影响狭小空间内的操作灵活性。

钳柄部分采用了符合人体工学的弯曲造型，整体做了12度的内收角度，握持时手掌的受力能均匀分布在五个手指的接触区域，不会出现局部压强过大导致的操作疲劳；钳柄表面做了磨砂纹理的包胶结构，摩擦系数控制在0.8以上，即使手上沾有油污、汗液也能稳定握持，不会出现打滑脱手的问题；钳柄的尾部做了轻微的外翻挡边，施加较大握力时能防止手从钳柄尾部滑出，提升操作的安全性。两个钳柄之间没有设置额外的弹簧结构，依靠钳身铆接的预紧力保持自然张开状态，张开角度控制在35度以内，刚好适配成年人手掌的自然张开幅度，长时间握持操作也不会有明显的酸胀感。

从安装边界和尺寸适配来看，这款钳子闭合状态下的总长度控制在180mm，属于通用型的7寸钢丝钳规格，钳头最大张开距离为32mm，能满足绝大多数常规作业的空间需求，整体重量控制在280g左右，长时间手持操作不会有过重的负担。建模过程中对所有的受力转角位置都做了R2以上的圆角过渡，避免应力集中导致钳身在大载荷下出现断裂问题，所有的刃口、齿纹位置都做了公差标注，能直接对接后续的机加工、热处理工艺，不需要额外做结构调整。

在实际的生产适配中，这个数模的结构完全适配常规的五金工具冲压、热处理生产流程，钳身采用45号钢整体冲压成型，刃口区域做高频淬火处理，硬度能达到HRC55-60，钳身其余区域的硬度控制在HRC35-40，既保证刃口的剪切耐用性，又让钳身整体有足够的韧性，不会因为受力过大出现崩断、开裂的问题。钳柄的包胶部分采用PVC材质二次注塑成型，和金属钳身的结合力能达到100N以上，正常使用情况下不会出现包胶脱落、移位的问题。
