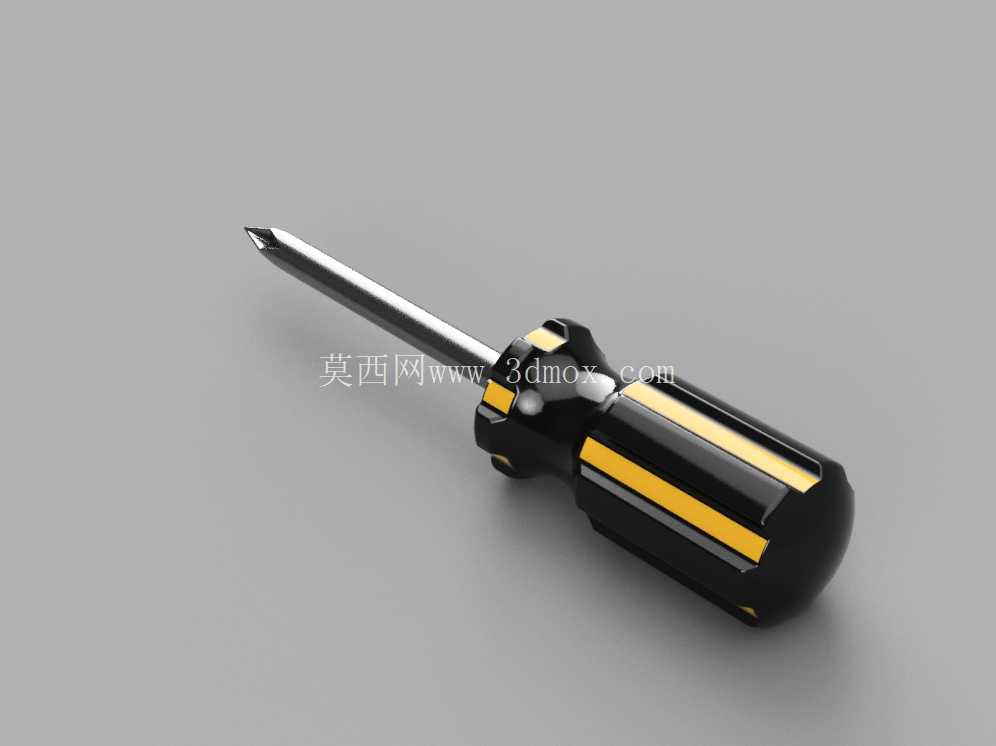

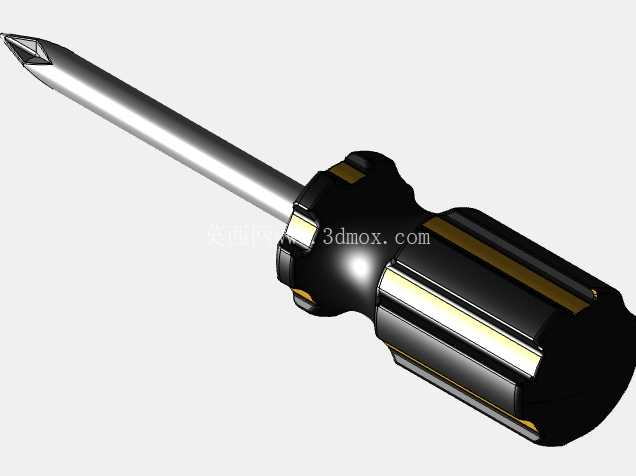

十字槽防滑柄手动螺丝刀结构设计

　　这款手动旋具的核心应用场景覆盖设备装配、机电维修、家居拆装、产线预紧等多类手动紧固作业场景，是机械装配、售后运维、日常拆装场景中普及率最高的手动工具之一，可适配对应规格十字槽螺钉的拧紧与拆卸作业，尤其适合小扭矩精准紧固、狭小空间操作的工况，能有效降低螺钉槽口滑牙的概率，提升手动操作的施力效率。从功能特性来看，这款螺丝刀采用十字批头与防滑双色手柄的组合结构，批头部分采用高强度合金结构钢的等比例建模还原，刃口角度严格适配国标十字槽螺钉的槽型参数，批杆与手柄的连接位置做了过渡圆角强化处理，可承受常规手动操作下的扭矩载荷，避免长期使用后出现批杆松动、断裂的问题。手柄部分采用双色注塑的结构形态，黑色主体为高刚性结构基材，黄色嵌条为高摩擦系数的软胶材质，沿手柄周向均匀分布的凸起筋条完全贴合人手握持时的指腹轮廓，无论是正转拧紧还是反转拆卸，都能提供足够的握持摩擦力，即使手上沾有少量油污也不易出现打滑脱手的情况。手柄尾部做了圆弧收边处理，当需要施加轴向顶紧力时，掌心抵住尾部不会产生明显的硌痛感，适配不同手型的操作人员长时间连续作业。

　　设计思路上，这款模型完全还原了量产级手动螺丝刀的结构比例，没有做多余的装饰性造型，所有曲面造型都服务于实际使用需求：批杆的长度控制在常规手动操作的最优区间，既不会因为过长导致操作时晃量过大，也不会因为过短无法深入沉孔位置操作螺钉；批头的锥度与刃口厚度经过反复校核，确保插入十字槽后能实现周向与轴向的同时贴合，转动时受力均匀分布在槽口的四个接触面上，避免局部应力集中刮伤螺钉槽口。手柄的最大直径参考成年男性手掌的平均握持尺寸设计，握持时手指能自然环绕手柄，施力时手腕不需要过度偏转，能有效降低长时间操作带来的手部疲劳。

　　从安装边界与尺寸适配来看，这款螺丝刀批头为常用的PH2规格，可适配M3-M6区间的十字槽机螺钉、自攻螺钉的紧固作业，整体长度控制在150mm左右，批杆直径6mm，手柄最大直径35mm，可放入常规的工具腰包、便携工具箱的标准工具位，不会占用过多收纳空间。批杆与手柄的连接采用嵌入式过盈配合的结构模拟，模型中还原了连接位置的定位台阶，实际生产时批杆尾部的扁位结构可嵌入手柄内部的注塑型腔，保证扭矩传递的可靠性，不会出现批杆与手柄相对转动的失效问题。

　　在结构细节处理上，批头的尖端做了微小的倒角处理，既可以快速对准螺钉槽口，也能避免尖端过于尖锐造成的划伤风险，批杆表面的光滑圆柱面建模还原了表面处理后的光洁质感，实际生产中可做发黑或者镀镍处理，提升防锈能力与表面硬度。手柄上的防滑筋条深度控制在2mm左右，既不会因为筋条过浅导致防滑效果不足，也不会因为筋条过深导致握持时出现硌手的问题，黄色软胶部分与黑色硬胶部分的贴合面做了错位卡扣结构的模拟，实际双色注塑生产时两种材质可以牢固结合，长期使用不会出现脱胶分离的情况。这款模型的结构还原度完全可以作为手动工具结构设计的参考案例，建模过程中对各个配合面的公差、曲面过渡的处理都符合量产产品的设计规范，没有出现结构干涉、壁厚不均等设计问题，手柄部分的壁厚均匀控制在3-5mm区间，适合注塑成型工艺的生产要求，不会出现注塑缩痕、填充不足等工艺缺陷。
