带安装柄纵切锯盘立铣刀具结构设计

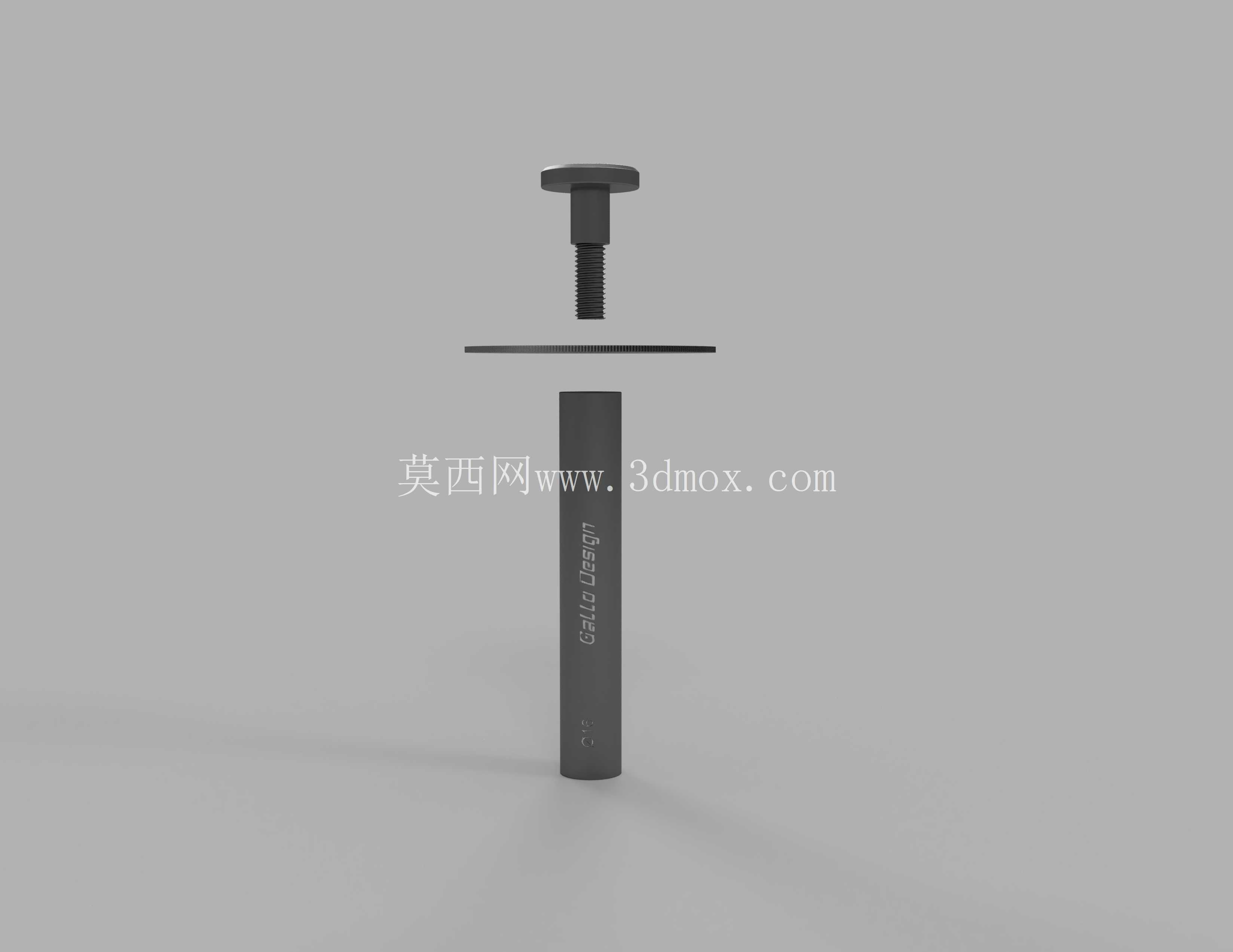

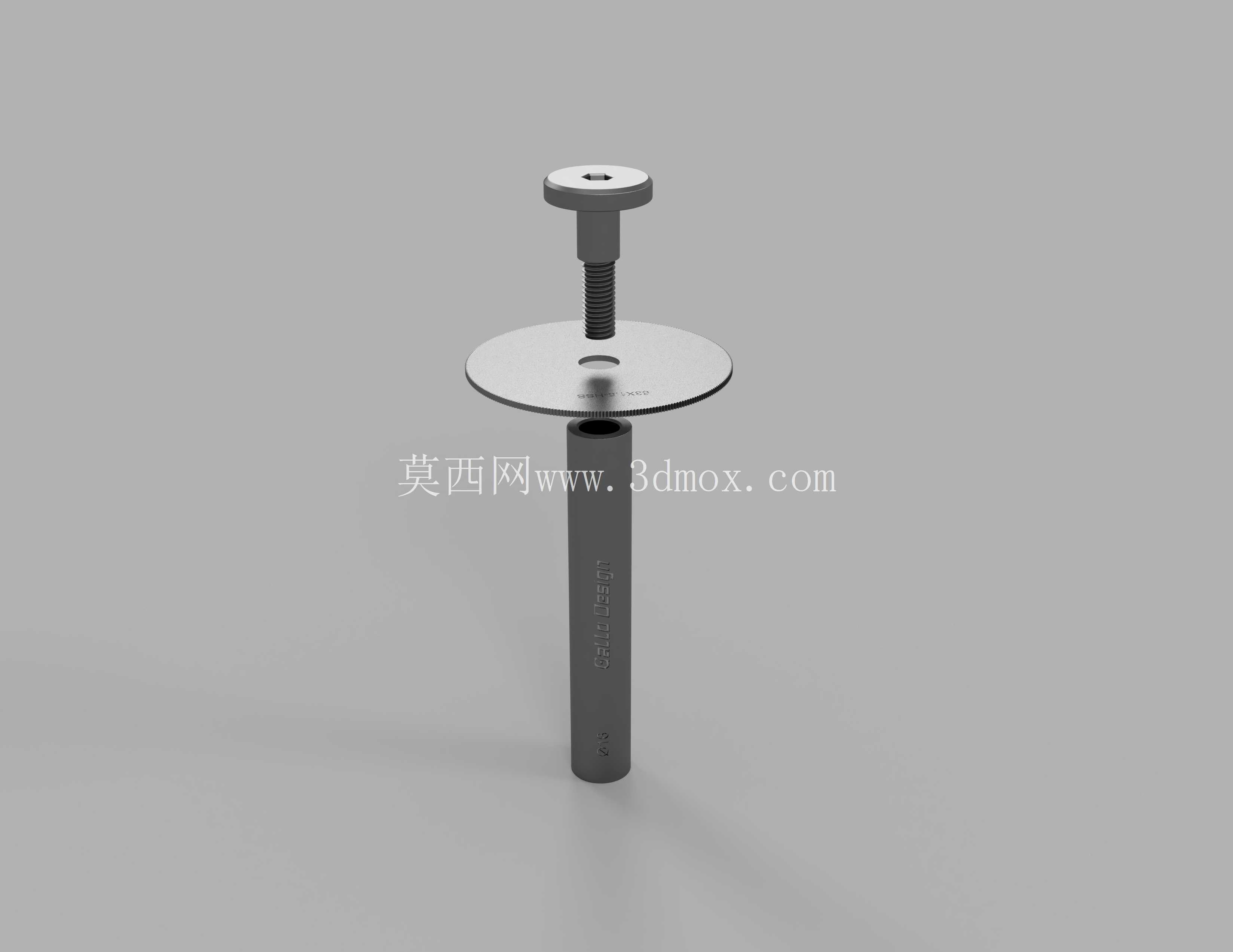

　　这款纵切锯盘立铣刀主要面向小尺寸精密槽加工、薄壁件纵切分切场景，在小型精密车床、走心机、台式铣钻床的精加工工序中应用广泛，尤其适合有色金属薄片、工程塑料细条、小型精密冲压件的侧边切槽与定长切断作业，相比普通薄片锯片单独装夹的结构，一体式带柄设计能大幅降低装夹偏心带来的振刀问题，提升小切深加工的切削稳定性。从结构设计逻辑来看，这款刀具采用柄部与锯盘同轴一体式布局，柄部直径设定为16毫米，适配常规ER16及以上规格的弹簧夹头装夹，不需要额外搭配锯片刀杆就能直接装夹使用，减少了中间连接环节的累积跳动误差；柄部末端设置的内六角孔，可配合机床尾座顶尖或者拉紧螺钉实现轴向锁紧，避免高速切削过程中刀具出现轴向窜动，尤其适合10000转以上的高速精密切削工况。

　　锯盘部分直径为63毫米，齿部采用细齿密刃设计，单齿进给量控制在0.01-0.03毫米区间时能获得极佳的切面光洁度，不需要后续二次打磨工序；锯盘中心与柄部的连接位置设置了加厚定位凸台，凸台直径大于锯盘安装孔的常规通用尺寸，既提升了锯盘与柄部的连接刚性，又能在锯盘磨损后通过标准紧固件更换同规格锯片，不需要整体报废刀具，降低长期使用的耗材成本。锯盘上预留的10毫米纵切锯孔，是为了穿装小型定位销或者冷却管接头，在切削深槽时可以直接将压缩空气或者微量切削油引导到切削刃接触区域，避免切屑堆积在槽缝中挤压已加工表面，同时能快速带走切削热量，减少锯盘齿部的热磨损，延长单盘锯片的使用寿命。

　　在实际安装边界上，这款刀具的总装长度控制在常规小型加工中心的刀具长度补偿允许范围内，不需要修改机床的换刀点参数就能直接编入刀库使用，锯盘的厚度经过优化，在保证刚性的前提下尽可能减小切削宽度，降低切削过程中的材料损耗，尤其适合贵重金属薄片的分切加工，能有效减少切屑浪费。从切削功能适配性来看，这款刀具既可以完成垂直方向的立铣开槽作业，也能通过横向走刀完成薄壁件的纵切断料，相比普通立铣刀，它的切削接触面积更小，切削阻力更低，在小功率机床上也能实现稳定切削，不会出现闷车、打刀的问题；齿部的刃口角度经过针对性优化，切削有色金属时不会出现粘屑问题，切削工程塑料时也能避免材料熔融粘刀的情况，适配的加工材料覆盖铝合金、铜合金、ABS、POM、亚克力等常见机加工材料。

　　在结构细节处理上，柄部与锯盘连接的过渡位置采用圆弧过渡设计，避免应力集中导致的刀具断裂问题，即使在断续切削的工况下也能保证足够的结构强度；锯盘的端面跳动控制在0.005毫米以内，装夹后不需要额外做动平衡校正就能直接用于高速切削，大幅减少了上机准备的调整时间。在实际生产场景中，这类刀具常被用于小型精密五金件的切槽工序，比如电子接插件的引脚分切、小型轴类零件的卡簧槽加工、薄壁管材的定长切断，相比传统的分体式锯片刀杆，它的装夹步骤更简单，对操作人员的装夹技能要求更低，即使是新手操作人员也能快速完成装夹并达到合格的加工精度，有效降低生产环节的人工调整成本。
