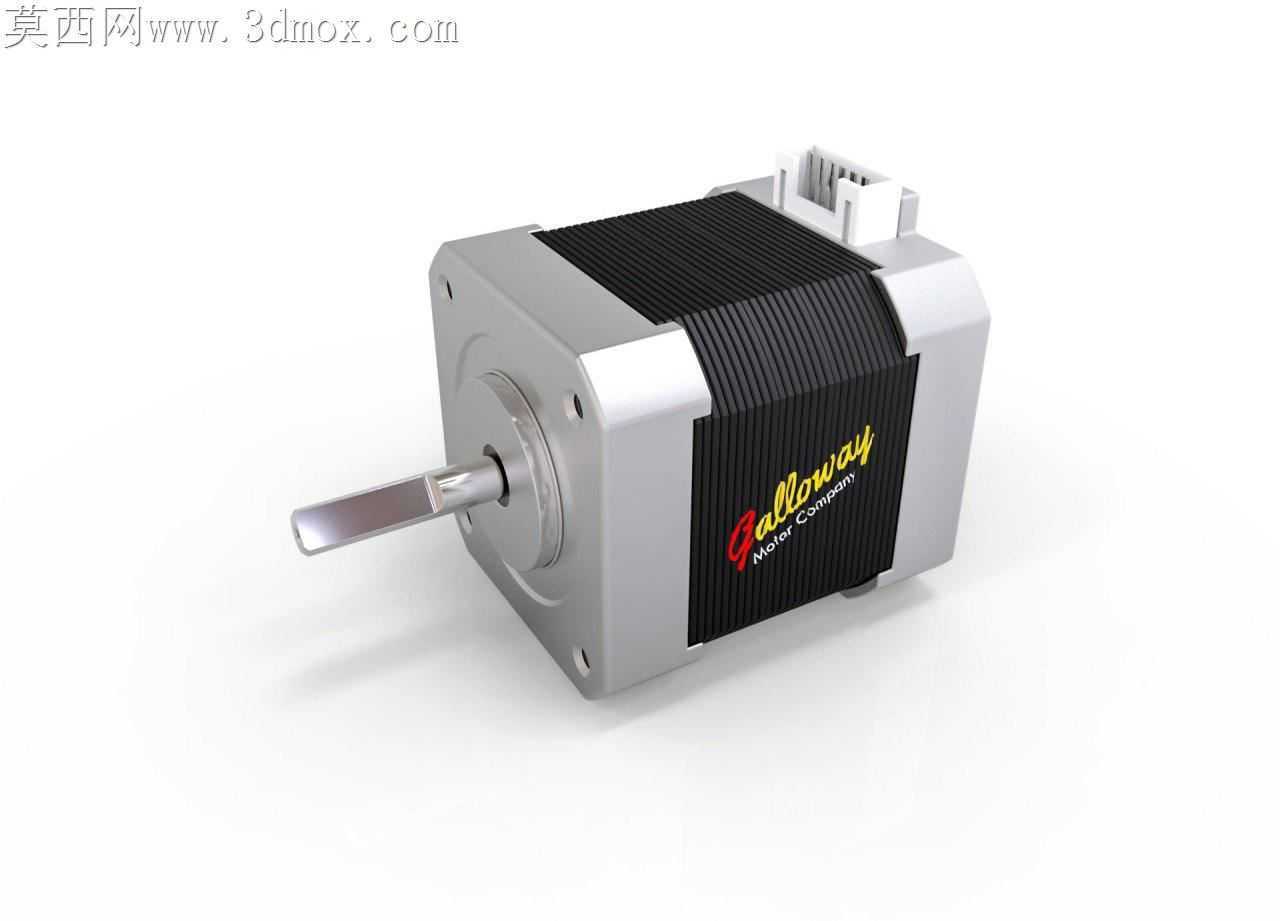

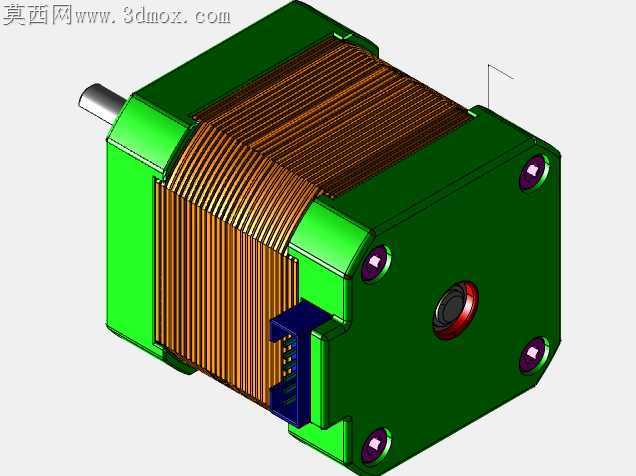

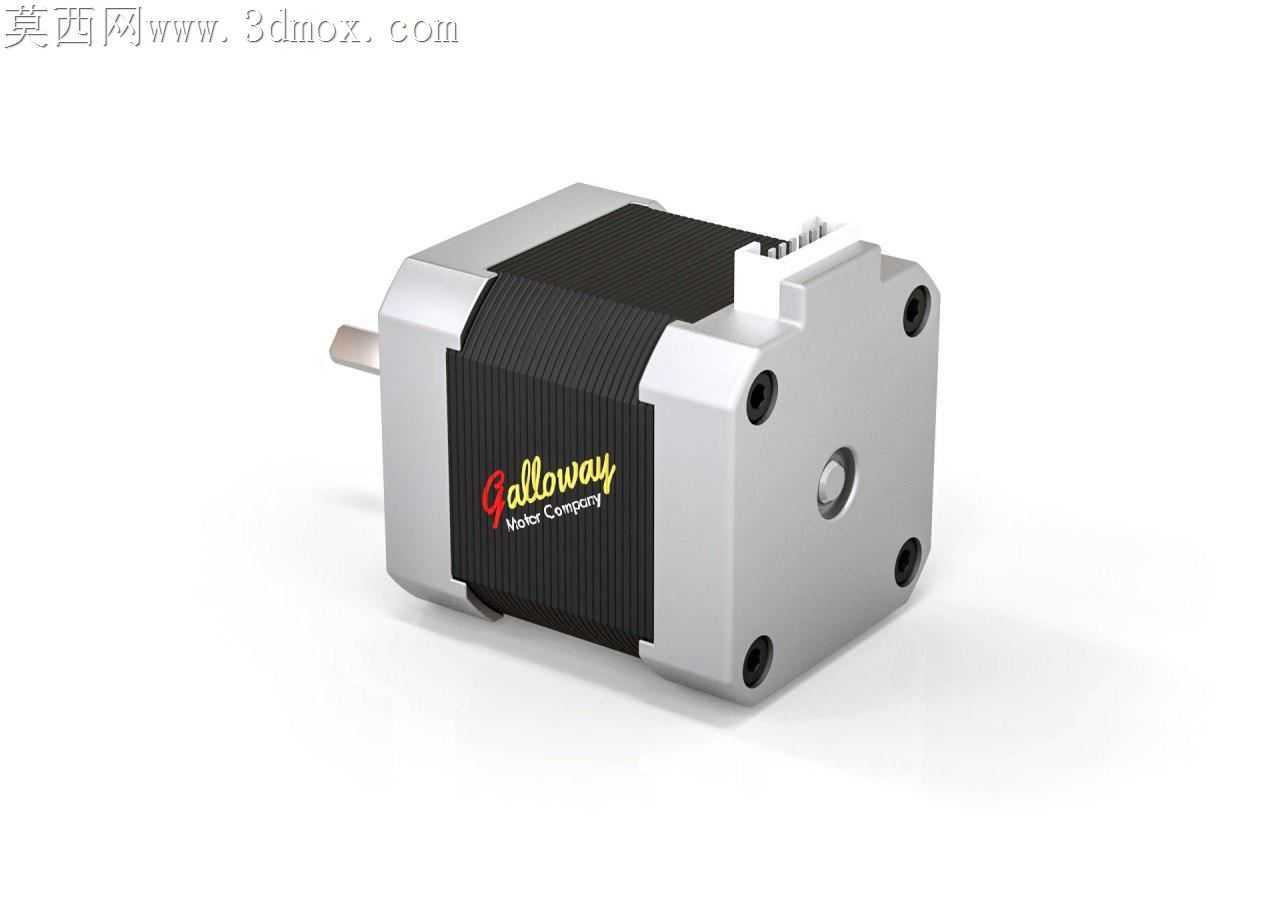

Nema17步进电机高精度三维结构设计

小型自动化设备里步进电机的安装公差卡壳是现场调试最常碰到的问题，不少新手画的电机模型只做了外形轮廓，真到装配环节才发现安装孔位偏了0.2mm、输出轴台阶高度差不对，连联轴器都套不进去，返工改图耽误整机组装进度。这款Nema17步进电机的结构设计，从加工适配的角度把所有容易出公差纰漏的细节都做了还原，没有为了省面数简化关键配合特征。输出轴的D型切面尺寸严格对应通用联轴器的夹持范围，轴肩的退刀槽宽度留足了标准卡簧的安装空间，不会出现卡簧装进去蹭端盖的问题。前端盖的四个安装孔做了沉头深度标注，对应M3螺丝的沉头角度刚好能把螺丝头完全埋入，不会凸出来顶到设备安装板，孔位的中心距公差控制在0.05mm以内，和市面常见的42系列步进电机安装尺寸完全通用，不用反复核对孔位。后端盖的出线槽位置做了圆角过渡，没有尖锐直角，实际布线的时候不会刮破电机线的绝缘层，槽宽刚好能容下四根相线加一根地线，不会出现线挤在槽口压破皮的隐患。定子和转子的配合间隙留了0.1mm的合理公差，既不会因为间隙太小出现扫膛，也不会因为间隙太大影响输出扭矩的稳定性，绕组部分的排布也做了细节还原，做热仿真的时候能准确模拟电机长时间运行的温升情况。端盖和机身的配合止口做了0.02mm的过盈配合设计，压装的时候不会出现端盖歪掉导致输出轴偏心的问题，轴承位的尺寸公差选了k6级，和标准608轴承的内圈配合紧度刚好，不会跑内圈也不会压装的时候把轴承撑变形。很多同类模型会忽略的机身散热筋细节也做了还原，筋条的高度和间距完全对应实物，做散热仿真的时候能准确算出自然对流下的散热效率，不用后期再补画散热结构。就连电机尾部的编码器安装位都预留了标准尺寸，后续要加闭环改装的时候不用再重新修改电机尾部结构，直接在预留位上加装编码器支架就行。所有配合面的边缘都做了0.2mm的倒角，既符合机加工的工艺要求，不会出现锐边割手的问题，也能在装配的时候起到导向作用，不用硬敲就能把零件顺进去。
