DIY小型四轴数控加工设备结构设计

这套四轴数控加工结构的设计，最初是面向小型加工场景的定制化需求落地，区别于工业级大型加工中心的厚重配置，整体结构在保证加工刚性的前提下做了紧凑化处理，适配小作坊、个人加工工坊、教学实训场景的使用需求，可完成常规小型金属件、非金属件的铣削、钻孔、多面轮廓加工工序，无需多次装夹即可完成工件四个加工面的工序流转，能有效减少重复装夹带来的定位误差，提升小型复杂零件的加工精度一致性。

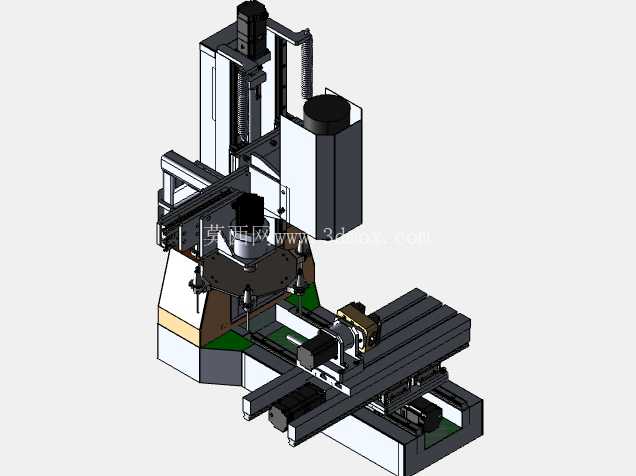

从结构布局来看，设备采用立式主轴搭配可旋转第四轴的经典布局，X、Y、Z三个直线轴的导轨安装面均做了加强筋设计，避免悬臂结构带来的加工震颤问题，其中Z轴主轴滑台采用双直线导轨导向，搭配滚珠丝杠传动，主轴安装座预留了通用主轴的安装孔位，可根据加工材质的不同更换不同功率的主轴单元，适配从软质塑料、木材到铝合金、铜件的不同切削负载需求。第四轴转台安装在X轴滑台的工作台面上，可实现工件的360度旋转分度，转台的安装基面做了定位销孔设计，安装时可快速找正与X轴运动方向的平行度，避免转台偏斜带来的加工角度误差。

设计过程中优先考虑了安装边界的适配性，整体设备的占地尺寸控制在小型车间工位可容纳的范围内，底部支撑脚预留了水平调节螺栓的安装位置，可在不平整的地面上快速调平设备，保证各轴的运动精度不受地面平整度影响。电气安装槽布置在床身的后侧空腔内，所有传动部件的线缆均通过拖链规整排布，避免运动过程中线缆与运动部件发生干涉，同时也方便后期的线路检修与部件更换。床身主体采用钢板焊接后去应力处理的结构，相比铸件床身生产周期更短，同时能保证足够的结构刚性，焊接完成后所有安装面均做了铣平处理，保证导轨、丝杠等传动部件的安装基准面平面度控制在合理公差范围内。

从功能特性来看，三个直线轴的行程设置充分考虑了小型零件的加工尺寸范围，可覆盖绝大多数小型精密零件的加工尺寸需求，第四轴的卡盘采用通用三爪卡盘安装接口，可快速更换不同夹持范围的卡盘，适配不同尺寸的棒料、异形件装夹需求。各轴的限位开关安装位置均做了可调设计，用户可根据实际加工需求调整各轴的软限位、硬限位触发位置，避免超程运动带来的部件碰撞损坏。主轴的冷却系统预留了安装位，可根据加工需求加装水冷或者风冷系统，保证长时间加工过程中主轴温度稳定，避免热伸长带来的加工尺寸漂移。

在实际应用场景中，这套结构既可以作为小型加工门店的加工设备完成小批量零件的加工生产，也可以作为职业院校数控实训教学的实操设备，让学员直观理解四轴机床的结构原理与运动逻辑，同时也适合机械爱好者自行组装调试，完成个性化零件的DIY加工。设计时充分考虑了组装的便捷性，所有连接部件均采用标准件连接，没有特殊定制的异形连接件，组装过程中无需专用工装即可完成整体结构的拼装，各轴的传动间隙调整结构都布置在易操作的位置，后期使用过程中可定期调整丝杠、导轨的预紧力，保证设备长期使用后的精度保持性。

工作台面做了T型槽设计，除了安装第四轴转台之外，也可以直接装夹工件或者搭配平口钳等工装夹具完成三轴加工需求，实现一机多用的功能，提升设备的利用率。整体结构的防护设计做了简化处理，在核心传动部件外侧预留了防护板的安装孔位，用户可根据自身使用需求加装半防护或者全防护结构，阻挡加工过程中切屑、切削液的飞溅，适配不同的加工环境要求。
