Creo8.0风扇罩注塑模具结构设计

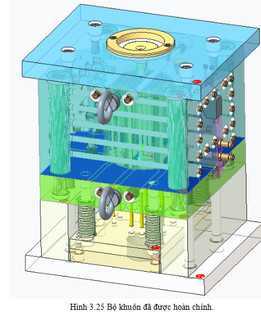

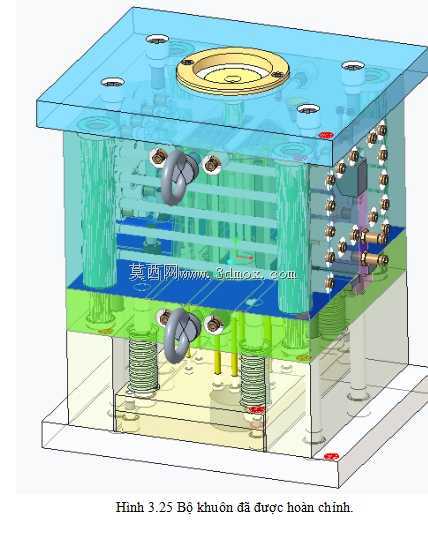

　　这套风扇罩注塑模具主要面向家用通风设备、工业散热风机的外罩塑件批量生产场景，这类塑件普遍带有密集格栅结构、曲面弧度大，对成型后的外观平整度、格栅无缺胶变形的要求较高，模具设计阶段需要优先平衡填充效率与冷却均匀性，避免成型后格栅处出现翘曲、熔接痕影响后续装配与外观质量。从结构布局来看，模具采用标准两板模架搭配细水口进胶方案，进胶点设置在风扇罩中心环形安装位的内侧，进胶后熔料可沿径向均匀向四周格栅区域扩散，能最大程度减少熔接痕的生成数量，同时中心进胶的方式也便于后续浇口凝料的自动切除，减少后工序的人工修整工作量。冷却系统采用分层环绕式水路设计，定模侧贴合塑件外表面的曲面走势布置随形水路，动模侧对应格栅密集区域加密水路间距，

　　同时在型芯镶件内部设置独立的导流水井，针对格栅壁厚较薄、热量易积聚的区域做定向冷却，可将成型周期内的模温差控制在合理区间，避免因冷却不均导致的塑件内应力残留，减少后续存放或使用过程中的变形概率。顶出机构采用顶针与推板组合的顶出方案，针对风扇罩边缘的环形安装位采用整圈推板顶出，避免顶出力集中导致塑件边缘发白变形，格栅区域则搭配分布均匀的扁顶针，对应每个格栅的加强筋位置设置顶出点，确保顶出过程中塑件受力均匀，不会出现顶穿、顶白的缺陷。模具的导柱导套采用带肩精密导套配合加长导柱，合模时可实现提前导向定位，避免合模过程中碰伤型芯或型腔表面，同时在模架四周设置独立的复位杆与复位弹簧，确保开模顶出后机构可精准复位，

　　配合定距分型机构可实现开模过程中流道凝料与塑件的自动分离，适配自动化注塑生产的流水线作业需求。安装边界方面，模架的长宽尺寸适配常用的200吨级卧式注塑机的拉杆间距，定位圈尺寸、浇口套球面半径均匹配对应注塑机的射嘴规格，顶出孔位置与注塑机的顶杆布局完全对应，无需额外做安装适配改造即可直接上机试模，模具的最大开模行程满足塑件与流道凝料的取出空间要求，生产过程中可通过机械手直接取出塑件，实现全自动化连续生产。
