小型台式木工车削加工设备结构设计

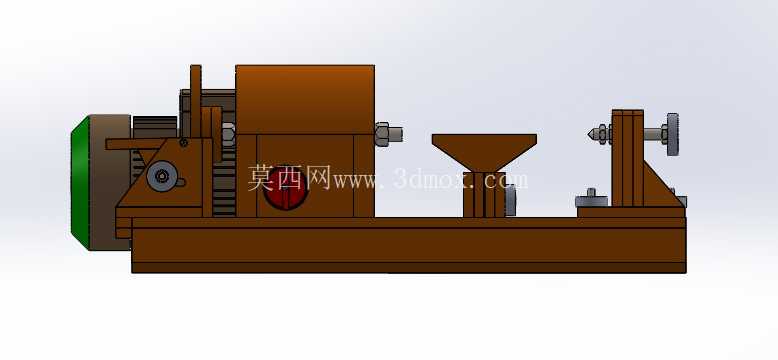

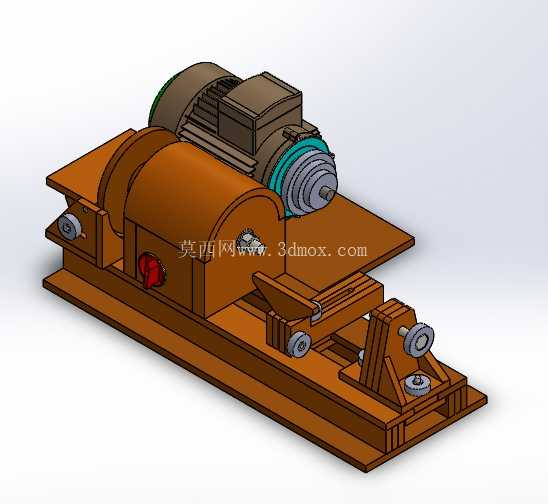

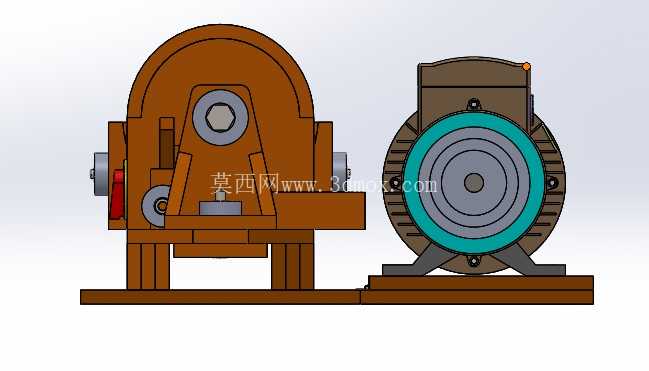

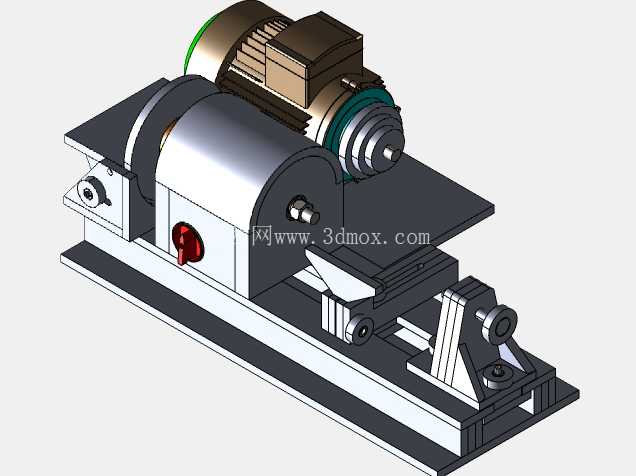

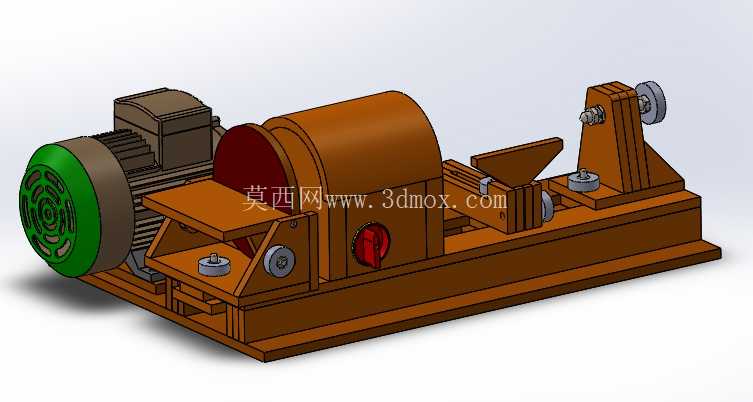

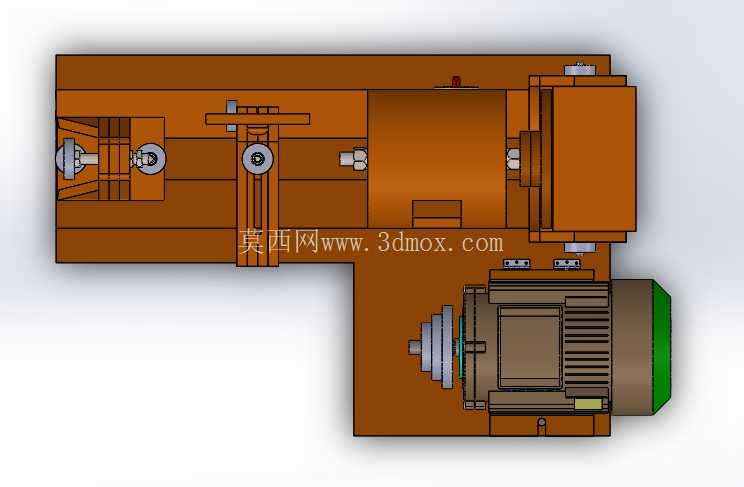

　　这款小型台式木工车削设备，主要面向个体木作工坊、家装现场小件加工、职业院校木作实训场景设计，整体采用一体式焊接床身作为承载基础，床身底部预留四个螺栓安装孔位，可直接固定在木质工作台或者金属支架上，安装时需保证床身上平面的水平度误差控制在0.1mm/1000mm范围内，避免长料车削时出现锥度误差。设备的动力单元布置在床身左侧，通过带轮传动将动力传递到主轴端，带轮外侧设置全包式安全防护罩，防止木屑卷入传动带，同时避免操作人员误触旋转部件，主轴端采用莫氏锥孔设计，可适配不同规格的木工卡盘、顶尖，满足圆棒、盘类、异形木件的装夹需求。床身中部设置可滑动的刀架组件，刀架底座通过燕尾槽与床身导轨配合，锁紧手柄可在任意行程位置固定刀架位置，刀架上部的托板可实现前后方向的进给调节，适配不同直径工件的车削作业，刀架表面设置刻度标识，进给调节精度可达0.05mm，方便操作人员控制吃刀量。床身右侧为尾座组件，尾座同样通过燕尾导轨与床身连接，可根据工件长度自由调整固定位置，尾座内置伸缩式顶尖，转动手轮即可实现顶尖的进退，顶尖伸缩行程为60mm，可装夹长度在300mm以内的棒料工件，尾座侧方设置锁紧机构，固定后可承受车削过程中的轴向切削力，避免工件窜动。

　　设备的电气控制单元集成在床身左侧的防护罩侧面，设置启停按钮与过载保护装置，当切削负载超过额定值时会自动切断电源，保护电机不受损坏，电机端设置散热筋结构，长时间连续作业时可保证电机温升在允许范围内，避免过热烧毁。从结构设计思路来看，这款设备优先考虑小型化作业场景的使用需求，整体宽度控制在280mm，长度控制在550mm，不含电机的整体高度为220mm，占用工作台面积极小，可在狭小的作业空间内完成安装使用，所有外露的旋转部件均设置防护结构，符合小型加工设备的安全设计规范。导轨面采用磨削加工工艺，表面粗糙度达到Ra1.6，保证刀架与尾座滑动顺畅无卡滞，长期使用磨损后可通过燕尾槽侧面的镶条调整配合间隙，维持设备的加工精度。

　　在实际使用场景中，这款设备可完成木材的外圆车削、端面车削、倒角、简易成型面车削作业，适配硬木、软木、人造板材等多种木质材料的加工，加工时可根据木材硬度调整带轮传动比，硬木加工时调低主轴转速，软木加工时调高主轴转速，获得更好的表面加工质量。设备的床身采用加厚钢板焊接而成，焊接后经过时效处理消除内应力，长期使用不会出现床身变形的问题，所有连接螺栓均采用防松设计，设备运行时的振动幅度控制在极小范围内，不会因为振动导致工件表面出现振纹。主轴轴承采用深沟球轴承配对安装，可同时承受径向切削力与部分轴向力，主轴径向跳动量控制在0.02mm以内，保证加工工件的圆度精度。

　　尾座顶尖采用高碳钢淬火处理，硬度达到HRC55以上，长期顶持工件不会出现磨损凹陷，延长设备的维护周期。刀架的刀具安装面设置通用装夹槽，可适配普通木工车刀、成型车刀的装夹，换刀操作简单快捷，无需复杂的调整步骤。设备整体的润滑点均设置外露式油杯，日常维护时可直接加注润滑油，无需拆解设备外壳，降低日常维护的难度。在安装边界方面，设备安装时需在后方预留至少100mm的散热空间，右侧预留150mm的操作空间方便尾座调整，左侧预留80mm的空间方便电机散热与电气线路布置，设备整体重量约为28kg，单人即可完成搬运与安装固定，适合流动作业、小型工坊的灵活使用需求。
