复古装饰车床玫瑰引擎结构设计

　　这款装饰车床的核心应用场景集中在高端精密饰纹加工领域，主要服务于高档钟表表盘装饰、贵金属首饰表面纹样加工、高端工艺藏品的表面肌理制作环节，这类加工对纹路的均匀度、重复性精度、视觉一致性要求极高，普通通用车床无法满足这类微米级的饰纹切削需求。从设备实际用途来看，它并非用于常规的金属切削去除大余量加工，而是通过特定的传动机构带动工件做规律性的复合运动，配合固定或微动的切削刀具，在工件表面加工出连续、对称、具有视觉韵律感的几何纹样，这类纹样常见于高端腕表的表盘、表壳装饰面，也可用于定制金属工艺品、高端文具的金属饰件表面加工，加工过程中切削量极小，属于精密微加工范畴。

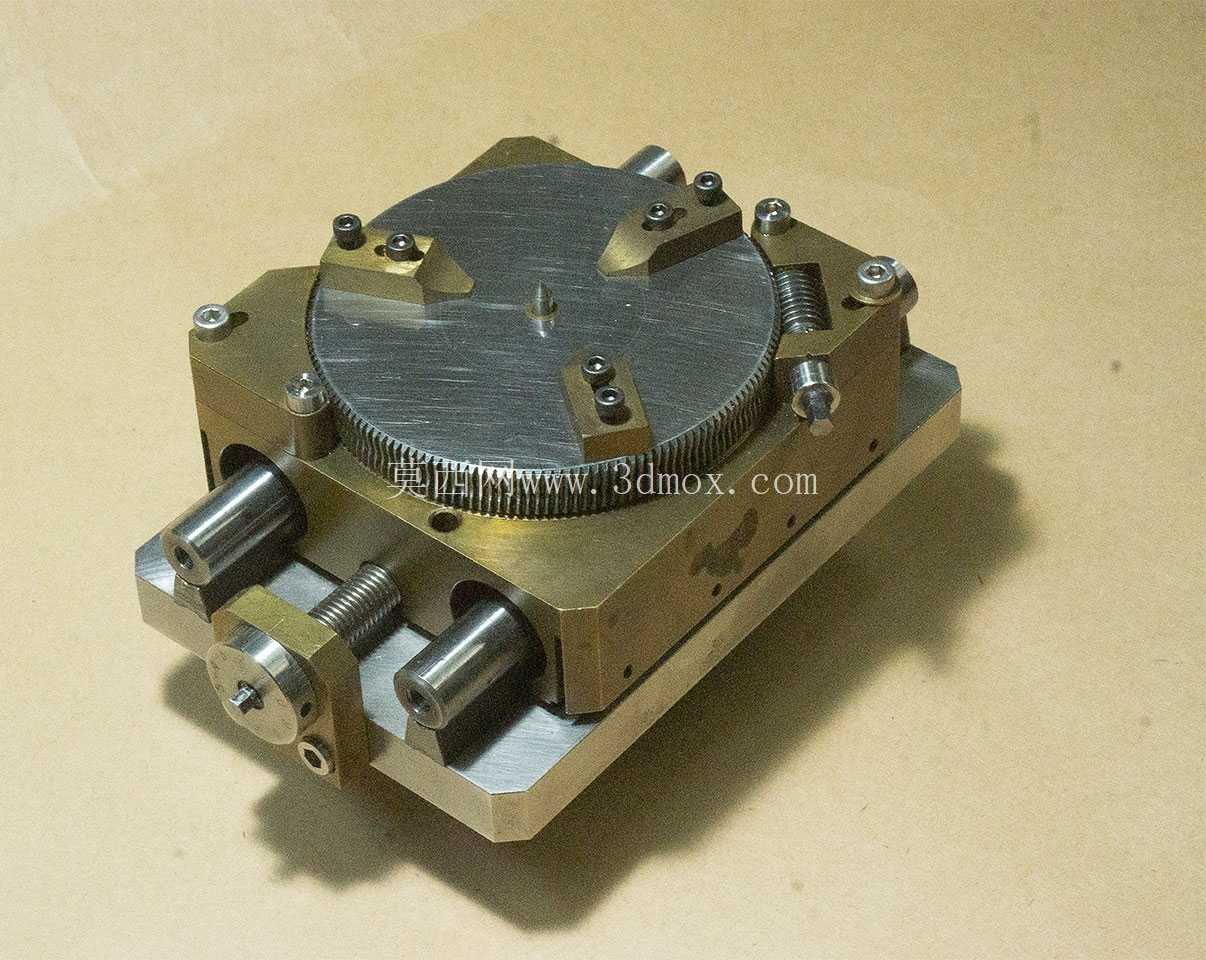

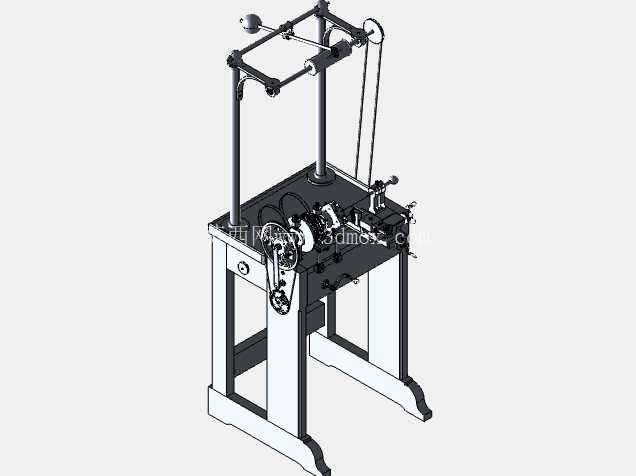

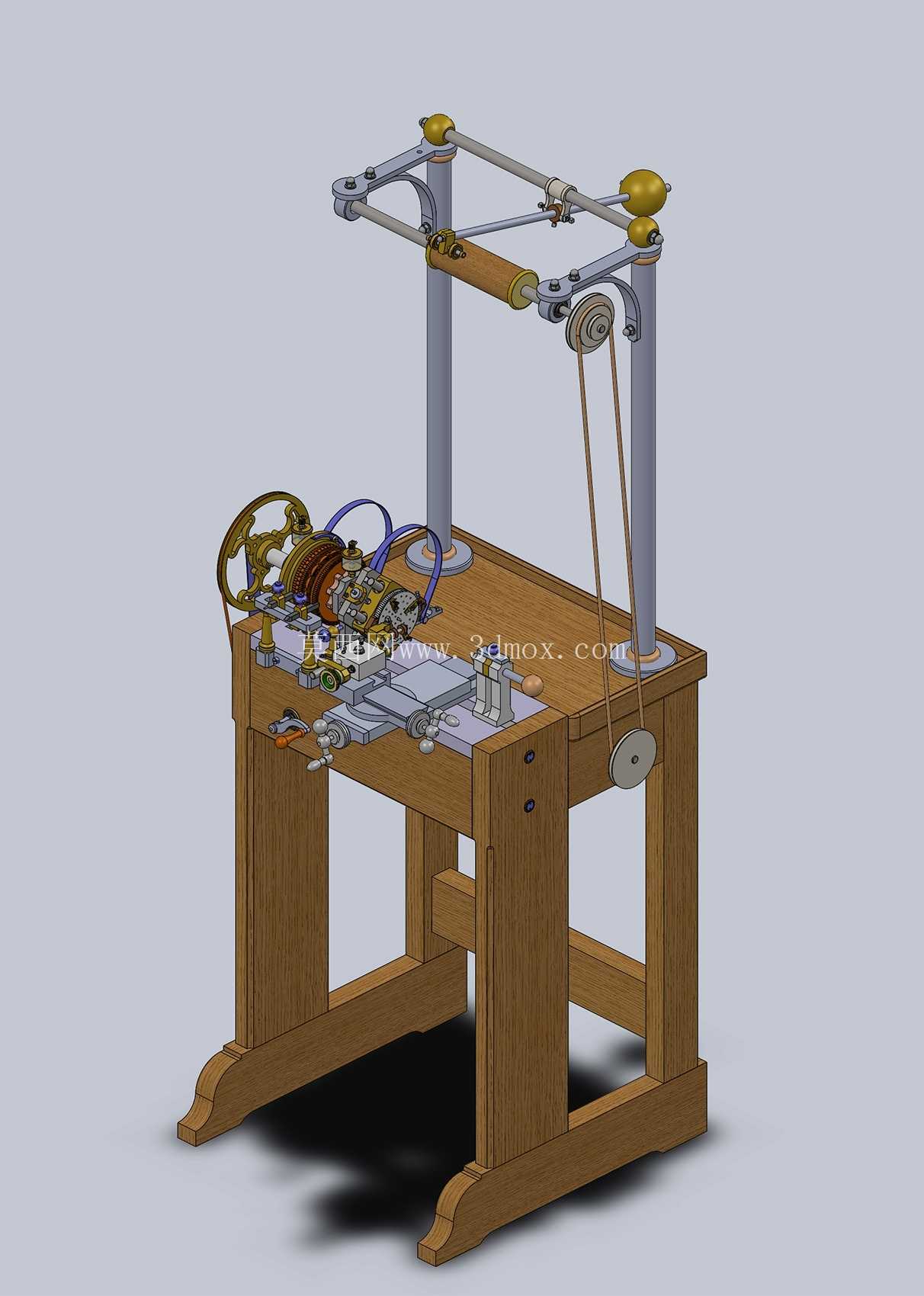

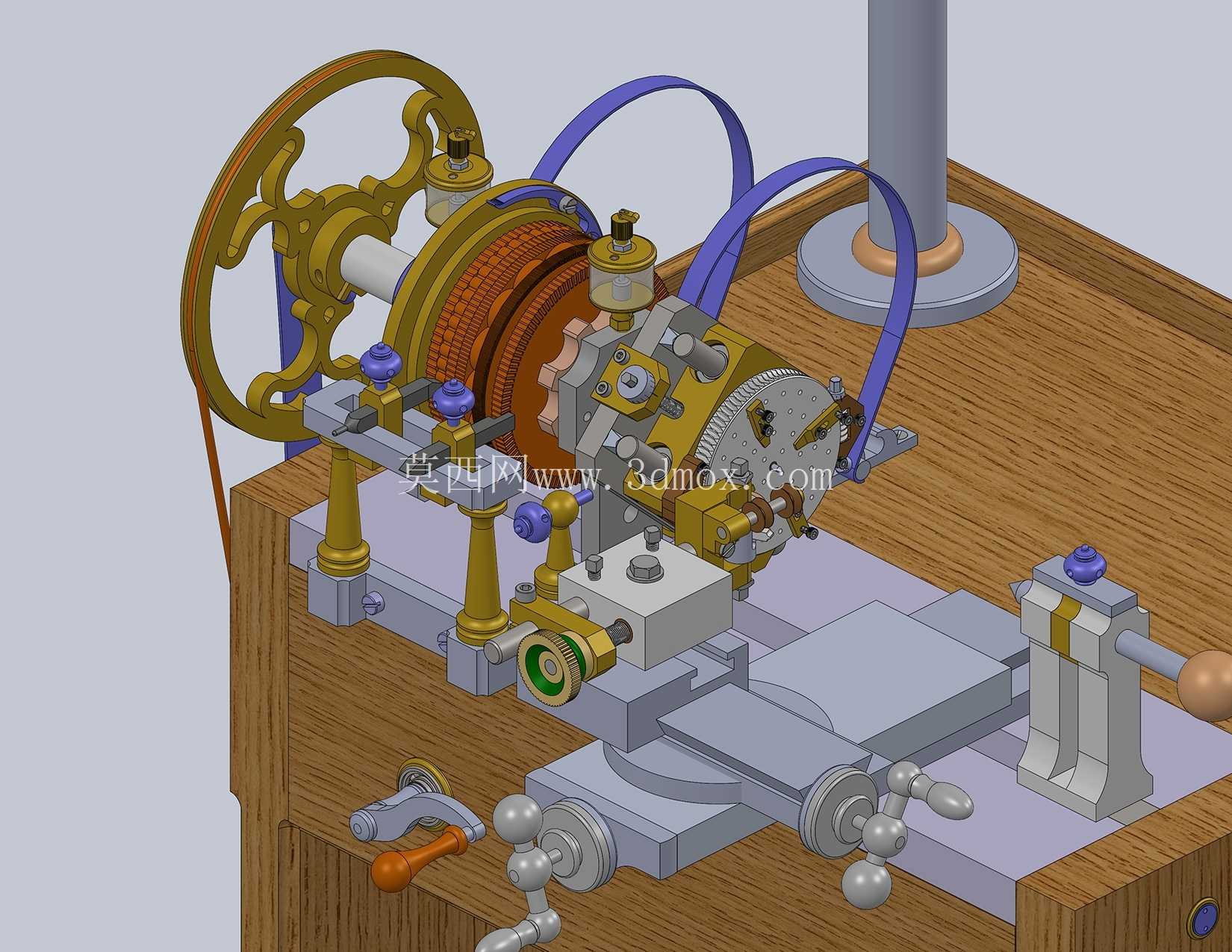

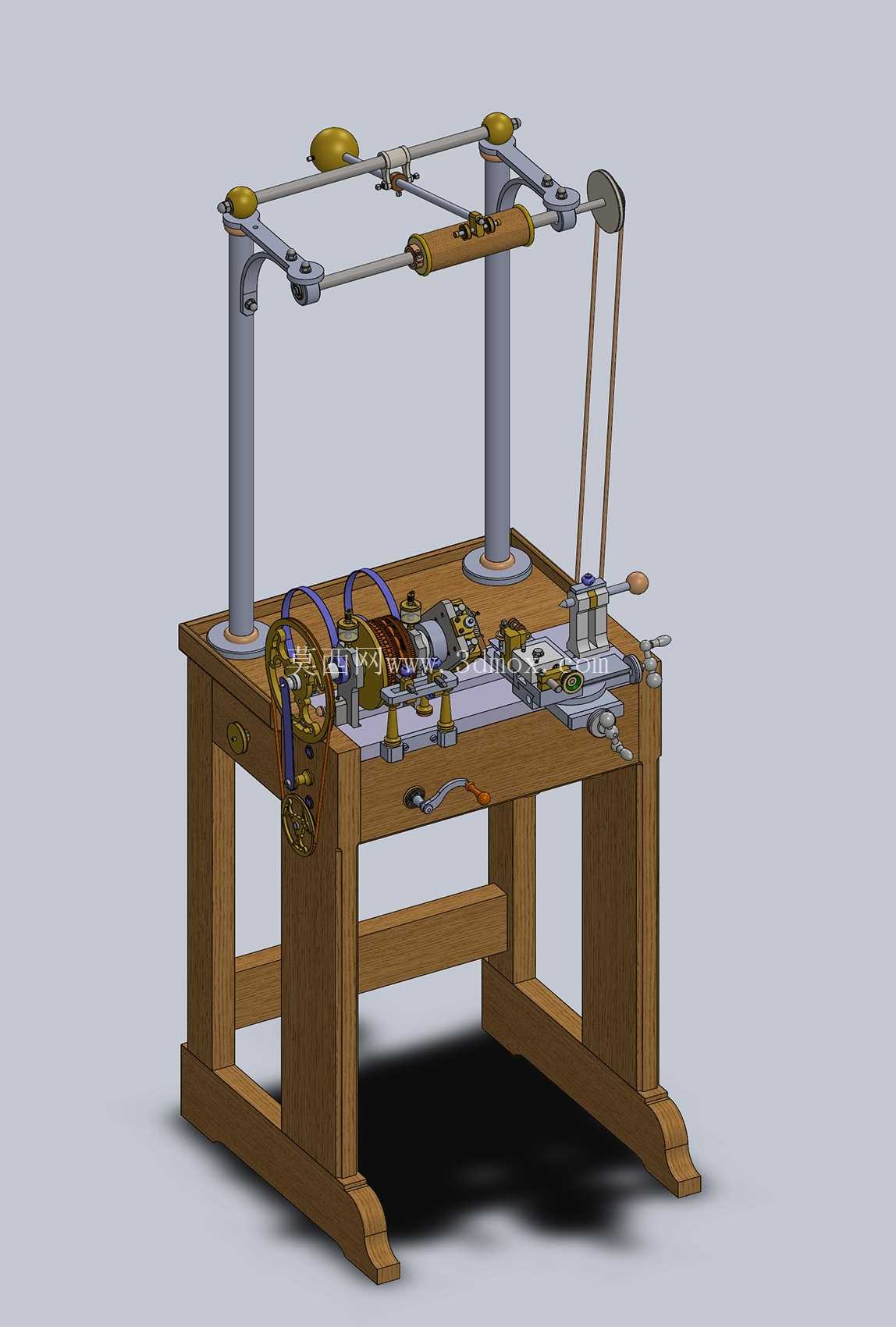

　　从功能特性上看，该设备采用双立柱支撑的上置传动结构，上部的传动轮系通过皮带传动将动力传递至主轴端，工作台部分集成了Hardinge复合滑块结构，可实现X、Y两个方向的精密进给调节，同时主轴端配备的凸轮联动机构可带动工件做规律性的周向摆动与径向进给联动，以此生成不同样式的玫瑰纹、格纹、放射纹等经典装饰纹路；设备的木质机架采用落地式支撑结构，底部设计有外伸的支撑脚，可提升设备运行时的稳定性，避免微加工过程中因机架振动导致纹路出现错位、粗细不均的问题。

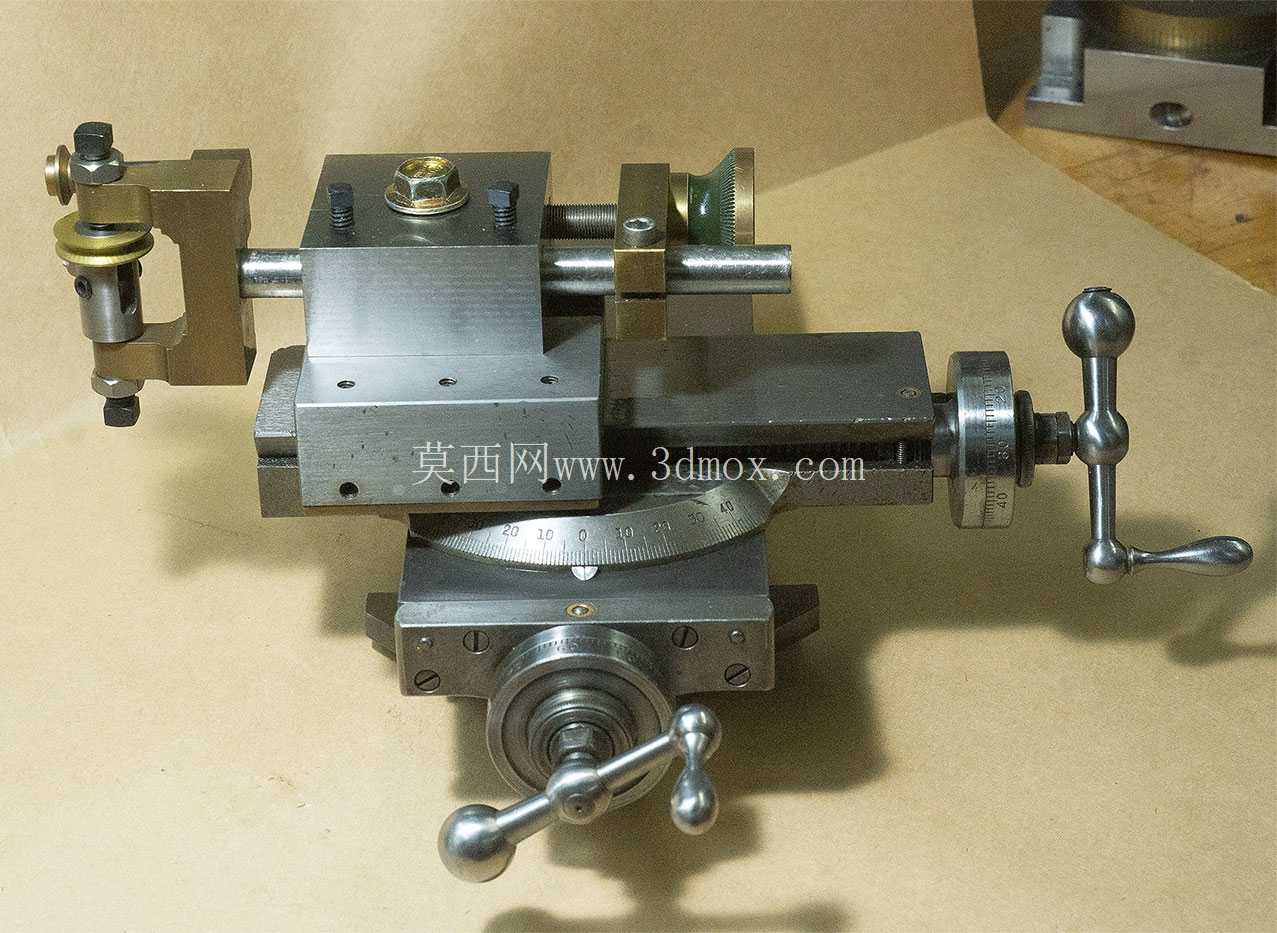

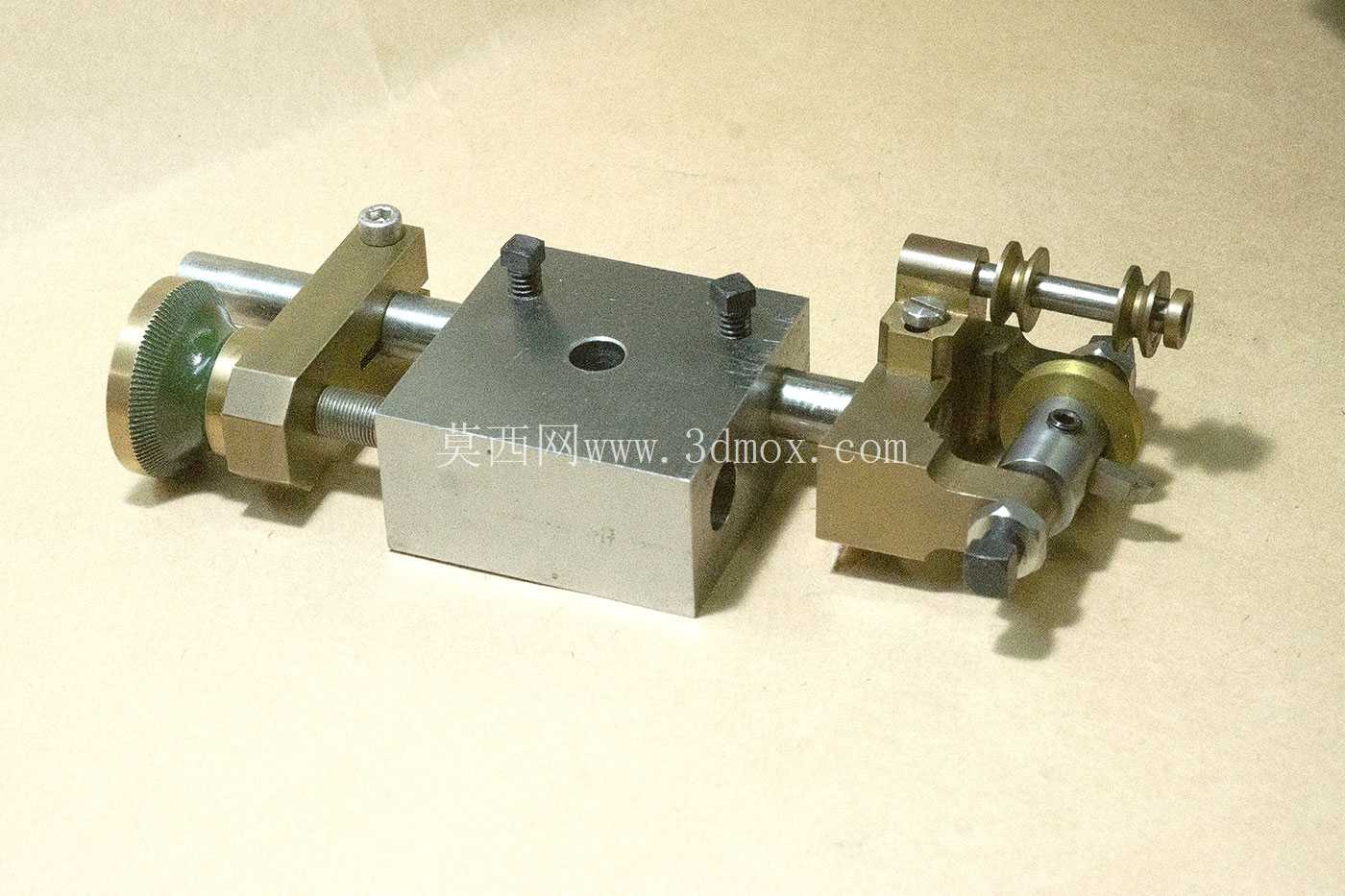

　　设计思路上，该结构参考了传统玫瑰引擎车床的经典传动布局，同时对进给滑块部分做了适配电动驱动的优化，传统同类设备多采用脚踏或手摇驱动，转速稳定性受人工操作影响较大，适配电动驱动后可保持恒定的主轴转速，提升纹路加工的一致性；上置的传动架采用可调节高度的立柱连接结构，可根据加工工件的尺寸调整传动带的张紧度，同时适配不同直径的传动轮，实现不同转速比的输出，匹配不同材质工件的加工需求，比如加工紫铜、纯银这类软质贵金属时可采用较高转速，加工钢质表盘坯件时可降低转速提升切削稳定性。外形尺寸与安装边界方面，该设备整体采用台式落地结构，工作台面高度适配人工坐姿操作需求，整体占地面积约为0.8平方米，安装时无需额外的地基固定，放置在水平承重工作台即可使用；设备上部的传动架最高处距离工作台面约700毫米，操作时需预留上部100毫米的空间避免干涉传动轮运转，左右两侧需各预留200毫米的操作空间用于工件装夹、刀具调整，前部操作区域预留300毫米空间即可满足进给调节、工件更换的操作需求。设备的刀具安装位采用模块化设计，可更换不同刃口形状的单晶金刚石刀具或硬质合金刀具，适配不同纹路的切削需求，刀具进给的微调机构采用细牙螺纹传动，进给调节精度可达0.01毫米，可精准控制切削深度，避免因进刀过深导致工件报废或纹路过浅达不到装饰效果；主轴的装夹结构采用弹性夹头设计，可装夹直径从5毫米到50毫米的圆形工件，适配不同尺寸的表盘、首饰坯件的装夹需求，装夹后工件的径向跳动量控制在0.005毫米以内，保证加工出的纹路圆周方向均匀一致。传动部分的皮带采用圆截面牛皮传动带，相比橡胶皮带传动振动更小，运转时无明显噪音，可避免传动振动传递至切削端影响加工表面质量，上部的配重结构可平衡传动架的受力，减少立柱的侧向载荷，提升长期使用的结构稳定性。工作台面采用实木拼接结构，表面做平整处理，可直接放置工具、检测量具，同时木质材料的阻尼特性可吸收部分传动产生的微振动，进一步提升加工稳定性；下部的机架采用榫卯结构连接，整体刚性足够承受微加工过程中的切削力，长期使用不会出现结构松动变形的问题。

　　在实际使用过程中，操作人员可通过更换上部的不同轮廓凸轮，实现不同纹路样式的加工，比如更换玫瑰纹凸轮可加工出经典的放射状玫瑰纹样，更换格纹凸轮可加工出交错的棋盘格纹饰，更换波浪凸轮可加工出连续的波浪形肌理，不同凸轮的切换无需拆解整体结构，仅需松开上部的凸轮固定螺钉即可完成更换，操作便捷。进给滑块的锁紧机构采用侧面顶丝锁紧，调整好进给位置后可牢固锁定滑块位置，避免加工过程中滑块移位导致纹路错位，滑块的导轨面采用研磨处理，移动时无卡顿，进给手感顺滑，可实现微量进给的精准控制。
