带包缝推拉式肘节夹紧工装结构

　　在工装夹具的实际选型场景里，推拉式肘节夹的应用覆盖了从五金焊接工位、小型零部件装配线到木质家具拼合作业的多个环节，这类夹紧元件的核心优势是通过肘节机构的死点锁止特性，在操作端施加很小的扳动力，就能在输出端获得足够大的夹紧保持力，同时具备快速开合的操作属性，能大幅降低工位上的重复装夹耗时。这款带包缝结构的推拉式肘节夹，在常规推拉夹的基础上优化了推杆与夹座的配合间隙，包缝结构的设计初衷是减少作业过程中焊渣、金属碎屑、木质粉尘等杂物进入推杆滑动副的概率，避免长期使用后出现推杆卡滞、锁止失效的问题，适配多粉尘、多焊渣的恶劣车间作业环境。从功能特性来看，这款肘节夹采用水平推拉的施力方向，区别于垂直下压式的快速夹，它的夹紧力方向与安装基准面平行，适合需要沿轴向顶紧、拉拽固定工件的工位，比如薄壁管件对接焊时的轴向对位固定、注塑件水口切除时的侧向定位、钣金折弯前的边部顶紧等场景，扳动红色的操作手柄到锁止位置时，内部的连杆机构会越过死点，此时即便工件受到振动或者反向的作用力，夹钳也不会自行松脱，只有主动扳动手柄回到解锁位置，推杆才会退回松开工件。

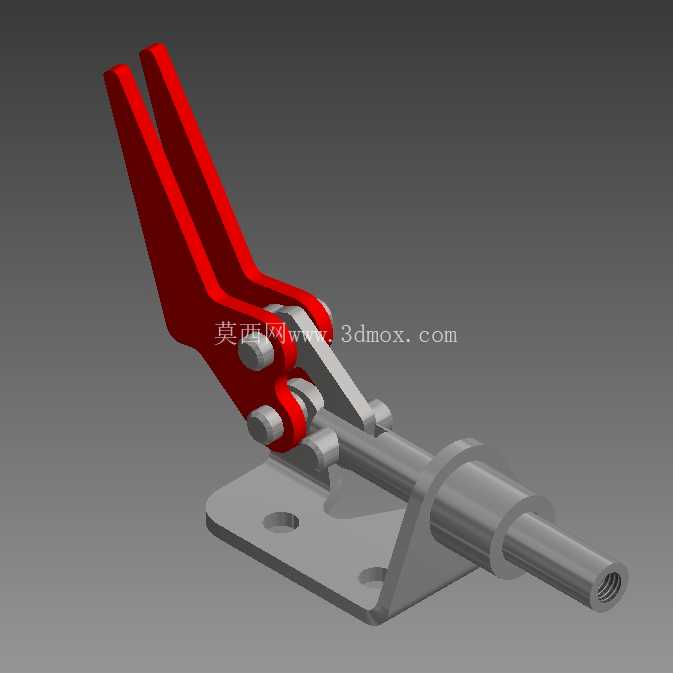

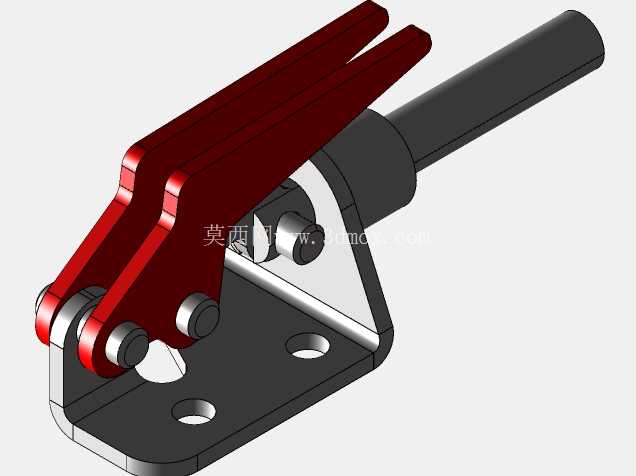

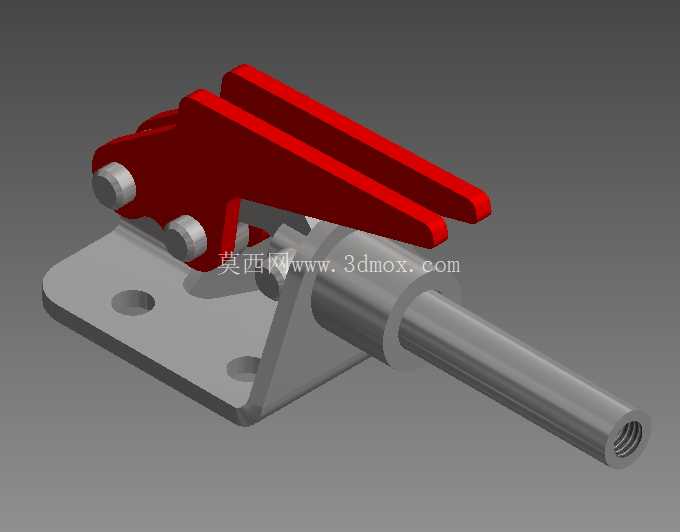

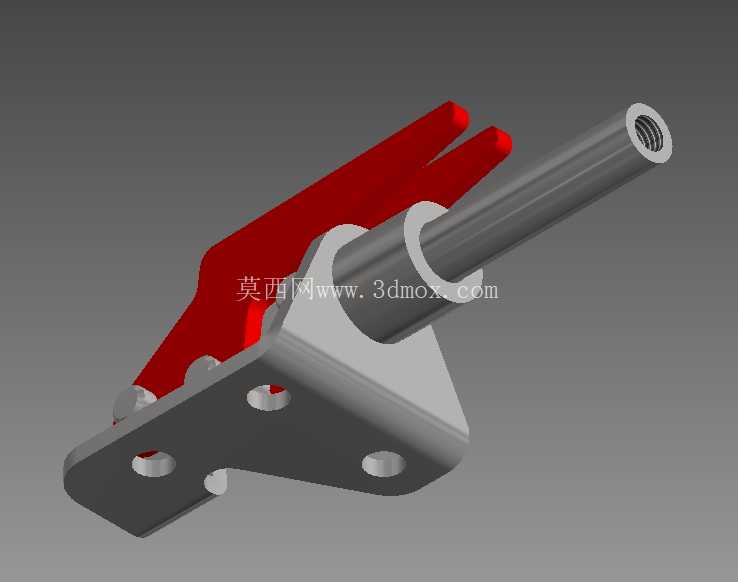

　　设计层面上，整个夹体的底座采用带两个安装孔的平板式结构，安装孔的位置经过对称度校核，安装时可以通过螺栓直接固定在工装台板或者专用夹具基板上，不需要额外加工复杂的定位槽，降低了配套工装的加工成本；推杆的端部加工有内螺纹孔，可以根据不同的工件夹紧需求，更换不同形状的压头，比如橡胶防滑压头、金属平压头、V型定位压头等，拓展了夹具的适配范围；操作手柄采用双筋板的结构设计，相比单片式的手柄，扳动时的受力更均匀，长期反复操作也不容易出现手柄变形断裂的问题，手柄表面做了圆弧过渡处理，操作时不会硌手，符合工位操作的人机工程要求。

　　从安装边界来看，底座的两个安装孔中心距适配常规的工装孔位标准，安装后夹体的总高度不会占用过多的垂直方向空间，适合安装在操作空间受限的工位上；推杆的行程经过合理设定，既保证了足够的开合距离方便取放工件，又不会因为行程过长导致整体结构过于笨重，锁止状态下推杆的伸出长度处于稳定受力区间，不会因为伸出过长导致推杆受径向力出现弯曲变形。在实际的结构设计验证过程中，这类肘节夹的连杆铰接点都做了间隙配合优化，铰接销轴采用耐磨材质，长期反复开合的磨损量控制在极小范围内，保证锁止位置的一致性，不会因为磨损出现锁止过位或者锁止不到位的情况；夹体的受力部件都做了应力校核，在额定夹紧力下，底座、连杆、手柄的变形量都在允许范围内，不会因为受力变形导致夹紧力衰减。

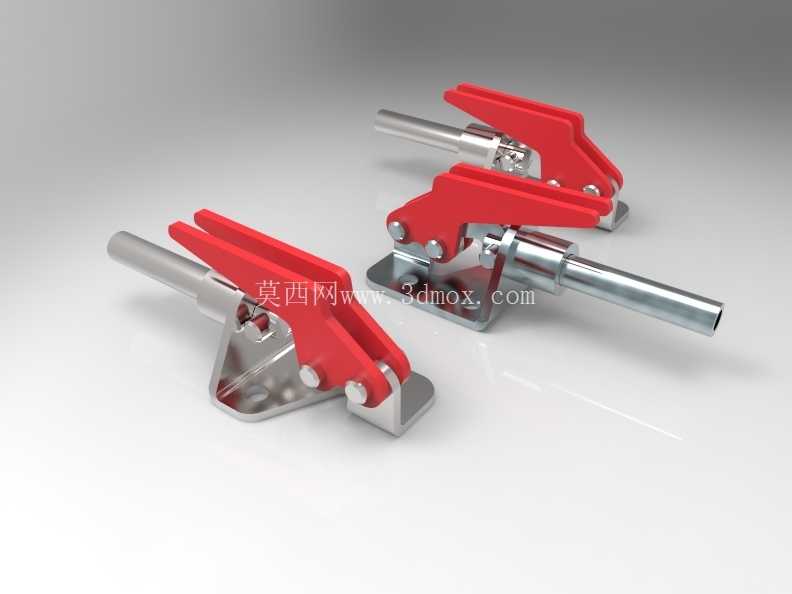

　　很多车间在做小型工件的批量加工作业时，会根据工位的排布需求，将多个这类推拉式肘节夹组合安装在同一块工装板上，实现工件多个点位的同步夹紧，相比采用螺栓压紧的方式，装夹效率能提升数倍，而且夹紧力的一致性更好，不会因为人工拧紧螺栓的力度差异导致工件变形或者装夹不牢。针对焊接工位的使用场景，这款夹体的金属部件都做了表面防锈处理，焊接过程中产生的飞溅物附着在夹体表面后也容易清理，不会因为锈蚀导致铰接点转动不灵活；推杆的滑动表面做了光滑处理，日常维护时只需要定期在滑动面涂抹少量润滑脂，就能保证长期顺畅使用，不需要复杂的保养流程。在装配类工位上，这类肘节夹常被用来固定待装配的壳体类零件，比如小型机电产品的外壳装配时，用推拉夹沿水平方向顶紧壳体，操作人员就可以双手进行螺丝拧紧、配件安装等操作，不需要额外扶持工件，降低了操作的劳动强度，也提升了装配的精度稳定性。
