电气柜用可拆卸式金属铰链结构设计

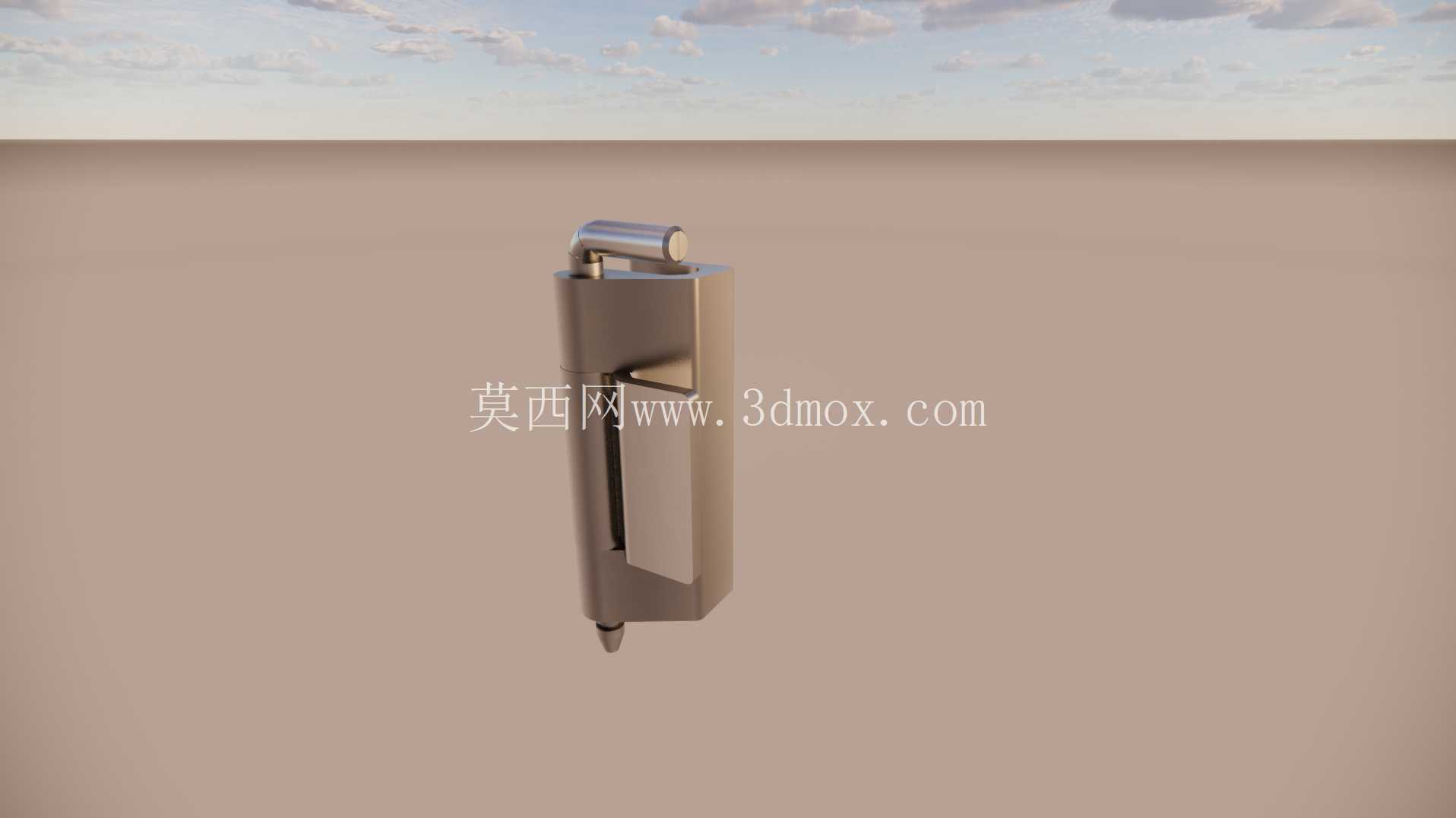

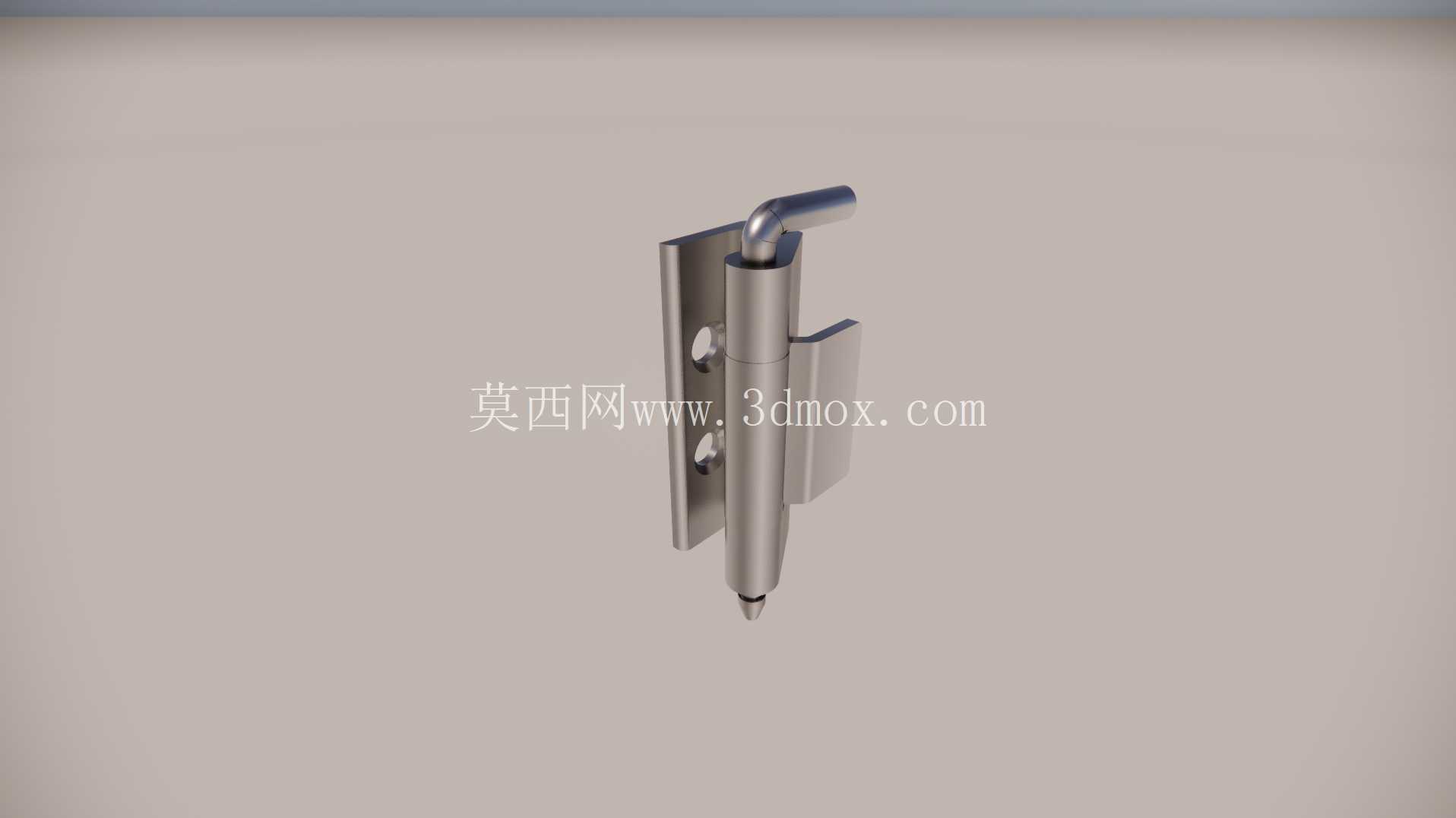

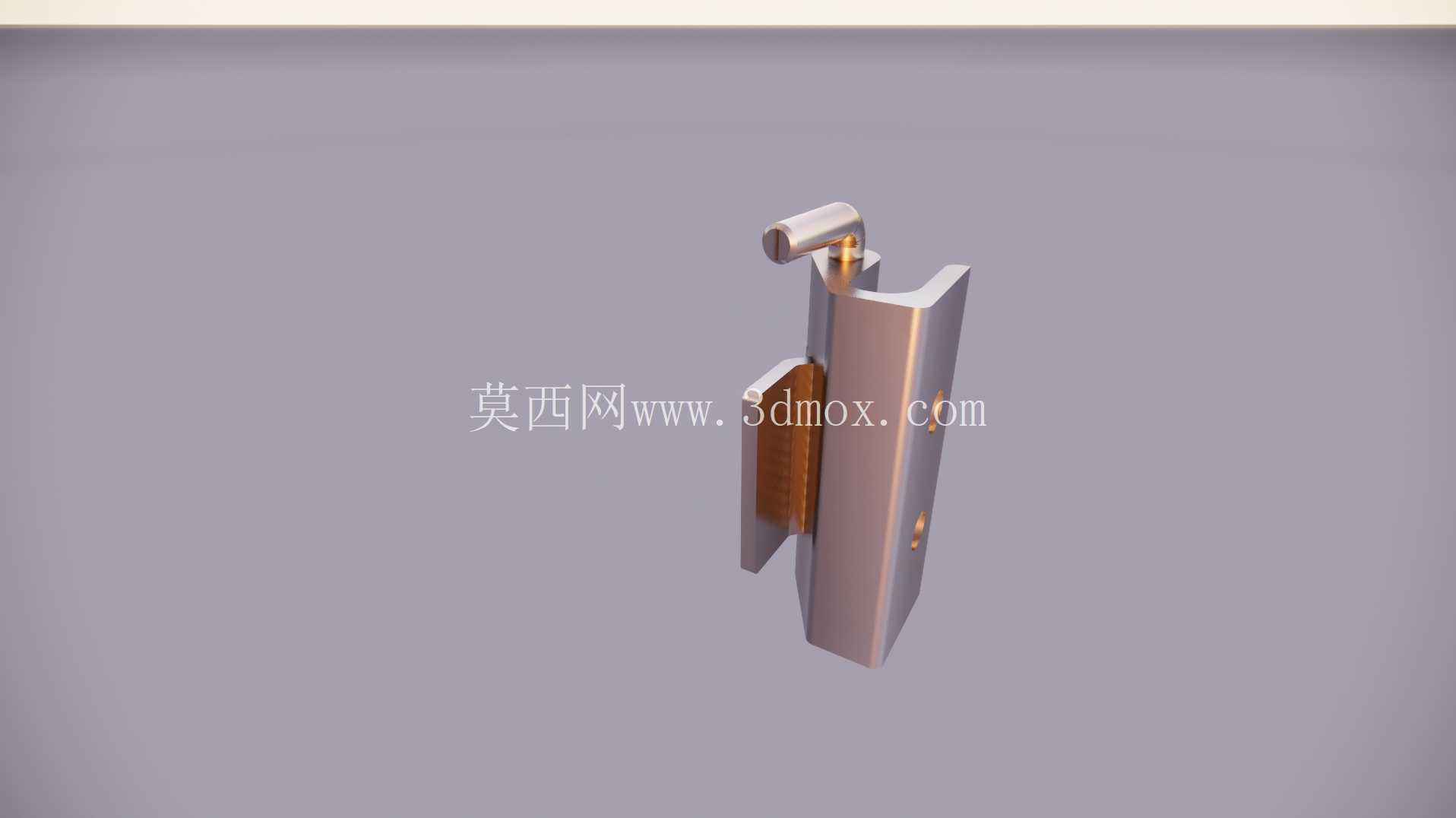

　　在工业配电、自动化控制柜、户外电气设备柜体的结构设计中，柜门铰链是直接影响柜体防护等级、操作寿命与维护便捷性的核心连接构件，本次呈现的这款铰链，正是针对电气柜类产品的实际使用工况开发的专用连接结构。不同于民用家具类铰链的轻量化设计，这款铰链从基材选型到结构受力点排布，都围绕工业场景的高频次开关、户外环境耐候性、安装维护便利性三个核心需求展开。从结构形态来看，这款铰链采用了分体式插装设计，固定页与活动页通过中间的圆柱销轴实现转动连接，销轴顶端做了弯折限位处理，既可以避免销轴在设备长期振动过程中从轴孔内滑脱，又能在需要快速拆卸柜门时，无需额外工具即可向上抽出销轴完成柜门与柜体的分离，这一设计在电气柜后期元器件检修、线路整改时能大幅提升作业效率，无需多人配合抬扶柜门即可完成拆装作业。

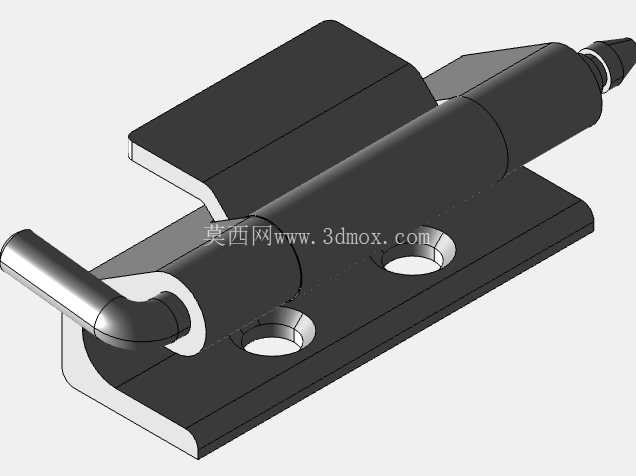

　　固定页上预留了两个沉头安装孔，孔位间距经过标准化适配，可直接匹配市面上主流厚度的冷轧钢电气柜侧板安装位，安装时沉头螺钉完全没入页片平面，不会突出表面刮伤线缆或操作人员，活动页对应柜门侧的安装位同样做了沉孔处理，且页片边缘做了小圆角钝化，避免钣金加工后的锐边造成装配工伤。从安装边界来看，这款铰链的转动半径经过精准校核，柜门开启角度可达120度以上，开启过程中页片与柜体侧板、柜门边缘不会发生运动干涉，即使在柜门上加装密封胶条、柜门边缘做折边加强的情况下，也能保证转动顺畅无卡滞。销轴与轴孔的配合间隙控制在合理范围内，既不会因间隙过大导致柜门下垂晃动，影响柜门与柜体之间的密封胶条压缩量，也不会因间隙过小导致低温环境下出现转动卡涩的问题。

　　在实际工况适配性上，这款铰链的整体材质选用不锈钢基材，表面做了拉丝钝化处理，可适应配电房潮湿环境、户外设备日晒雨淋的腐蚀场景，不会出现生锈卡滞、镀层脱落的问题，相比普通镀锌钢板铰链，使用寿命可提升3倍以上。受力结构上，铰链的受力截面做了加厚处理，单只铰链的静态承重可满足常规厚度电气柜门的承重需求，单扇柜门配置两只该款铰链即可承受15kg以内的柜门重量，不会出现长期使用后页片变形、柜门下沉错位的问题。设计过程中还充分考虑了装配公差适配问题，页片与销轴的连接部位做了微小的自润滑间隙，长期开关过程中无需额外加注润滑油即可保持顺畅转动，避免油污吸附灰尘造成轴孔堵塞。对于结构设计从业者来说，这类铰链的建模过程需要重点关注几个核心尺寸的匹配：一是固定页与活动页的安装孔位中心距，必须与对应柜体的安装预留孔位完全对齐，否则会出现装配错位；二是销轴的中心到固定页安装面的距离，这个尺寸直接决定了柜门的转动间隙，尺寸过小会导致柜门关闭时与柜体侧板摩擦，尺寸过大则会增大柜门与柜体之间的缝隙，影响防护等级；三是销轴顶端的弯折段长度，既要保证足够的限位长度防止销轴滑脱，又不能过长影响柜门的最大开启角度。

　　在三维建模过程中，这类五金件需要提前做好装配干涉检查，模拟柜门从全关到全开的整个运动行程，确认铰链在各个角度下都不会与柜体加强筋、柜内安装的元器件、走线槽等部件发生碰撞，同时还要校核铰链在柜门关闭状态下，页片不会突出柜体表面，影响柜体整体外观与相邻柜门的安装。在设备选型阶段，需要根据柜门的重量、宽度、使用环境来确定铰链的配置数量，宽度超过800mm的柜门建议在上下两端各配置一只铰链的基础上，中间位置增加一只辅助承重，避免长期开关导致柜门变形。这款铰链的结构设计没有多余的装饰性结构，所有形态都围绕功能需求展开，页片的厚度、销轴的直径、安装孔的大小都经过实际受力验算，完全匹配电气柜类产品的实际使用需求，没有冗余设计带来的成本浪费，也不会因结构强度不足导致后期使用故障。
