25-50mm量程高精度外径千分尺结构

在机加工车间的日常检测环节，外径千分尺是一线质检、调机人员离不开的接触式精密测量器具，这款量程覆盖25mm至50mm的外径千分尺，主要适配中等尺寸轴类、盘类、套类零件的外尺寸高精度检测场景，比如普通车床加工后的阶梯轴轴径、磨床精加工后的轴承配合位、五金冲压件的圆柱段外径、注塑成型件的圆柱特征尺寸等，测量分辨率可达0.01mm，能满足IT6-IT8级公差的尺寸核验需求，是车间计量室、生产工位旁常备的手动测量器具。

从结构设计逻辑来看，这款千分尺沿用了经典的螺旋测微传动原理，通过精密螺杆副的旋转运动转化为测砧与测微螺杆之间的直线位移，固定套管上的主刻度与微分筒上的圆周刻度配合读数，配合棘轮测力装置，能保证每次测量时的接触压力保持在恒定范围，避免因人工按压力度差异导致的测量误差，这也是千分尺测量精度远高于普通游标卡尺的核心设计点。尺架部分采用了弓形深跨度结构，能容纳直径在量程范围内的圆柱形工件，测砧与测微螺杆的测量端面经过精密研磨，平面度与平行度公差控制在微米级，保证测量时两个接触面能与工件被测表面充分贴合，减少测量面形位误差带来的读数偏差。

从实际使用的功能特性来看，这款千分尺的锁紧装置可以在测微螺杆调整到合适位置后锁定螺杆位置，方便测量后取下千分尺再进行读数，避免移动过程中螺杆位移导致读数失准；隔热垫片设置在尺架的手持位置，能减少手持测量时人体温度传导到金属尺架带来的热变形误差——毕竟金属材料的线膨胀系数会导致温度变化时尺架跨度发生微米级变化，在高精度测量场景下，这个细节设计直接影响测量结果的可靠性。尺架表面做了哑光喷塑处理，既可以防锈防腐蚀，也能避免车间强光下的反光干扰刻度读数，微分筒表面做了滚花纹理，方便戴劳保手套的操作人员单手旋转调整，不会出现打滑的情况。

从外形尺寸与安装边界来看，这款千分尺的弓形尺架开口深度适配50mm以内的工件径向测量需求，整体长度适合单手握持操作，不需要额外的安装固定支架，可以直接手持完成工位旁的快速检测；如果需要批量重复测量同尺寸工件，也可以配合千分尺座固定在工作台面上，解放双手完成工件的上下料与测量操作，固定时只需要夹持尺架的平直段即可，不会挤压内部的精密螺杆副结构，避免影响测量精度。日常存放时需要配合专用收纳盒，避免测量端面被磕碰划伤，长期不用时需要在金属裸露表面涂抹防锈脂，放置在干燥无强磁的环境中，定期用校准量棒校验零位误差，保证测量值的溯源准确性。

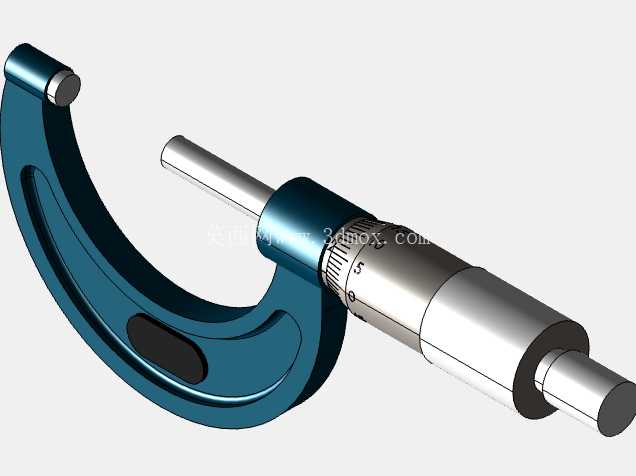

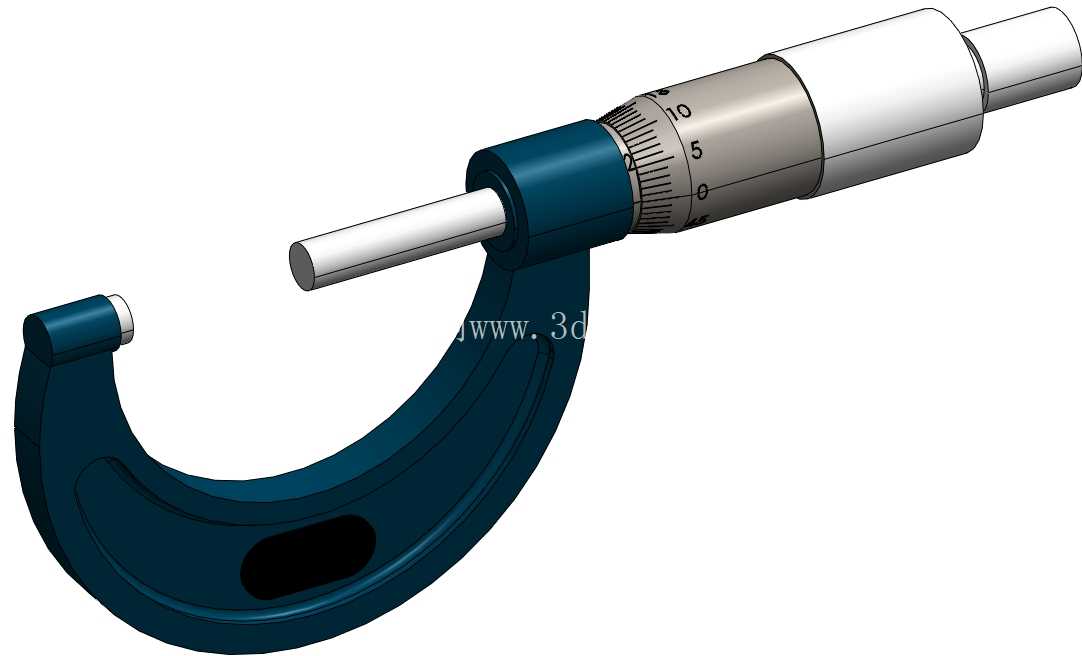

在三维建模层面，这个模型完整还原了千分尺的所有装配关系：尺架的弓形曲面弧度、测砧的压装固定结构、测微螺杆的梯形螺纹参数、固定套管的刻度线排布、微分筒的锥面与刻度、棘轮测力组件的棘爪结构、锁紧装置的偏心锁紧结构都做了等比例还原，没有做过度的简化省略，既可以作为机械制图课程中量具结构认知的教学演示模型，也可以作为车间工位布局规划、检测工装设计时的三维占位模型使用，帮助设计人员在虚拟装配环境中预留足够的千分尺操作空间，避免工装设计完成后出现测量操作空间不足的问题。比如在设计轴类零件的在线检测工位时，可以直接调用这个模型模拟操作人员手持千分尺测量的动作范围，确认工装夹具不会与千分尺尺架发生干涉，提前优化夹具的外形结构，减少后续工装加工完成后的现场整改工作量。
