50-75mm量程精度0.01外径千分尺结构

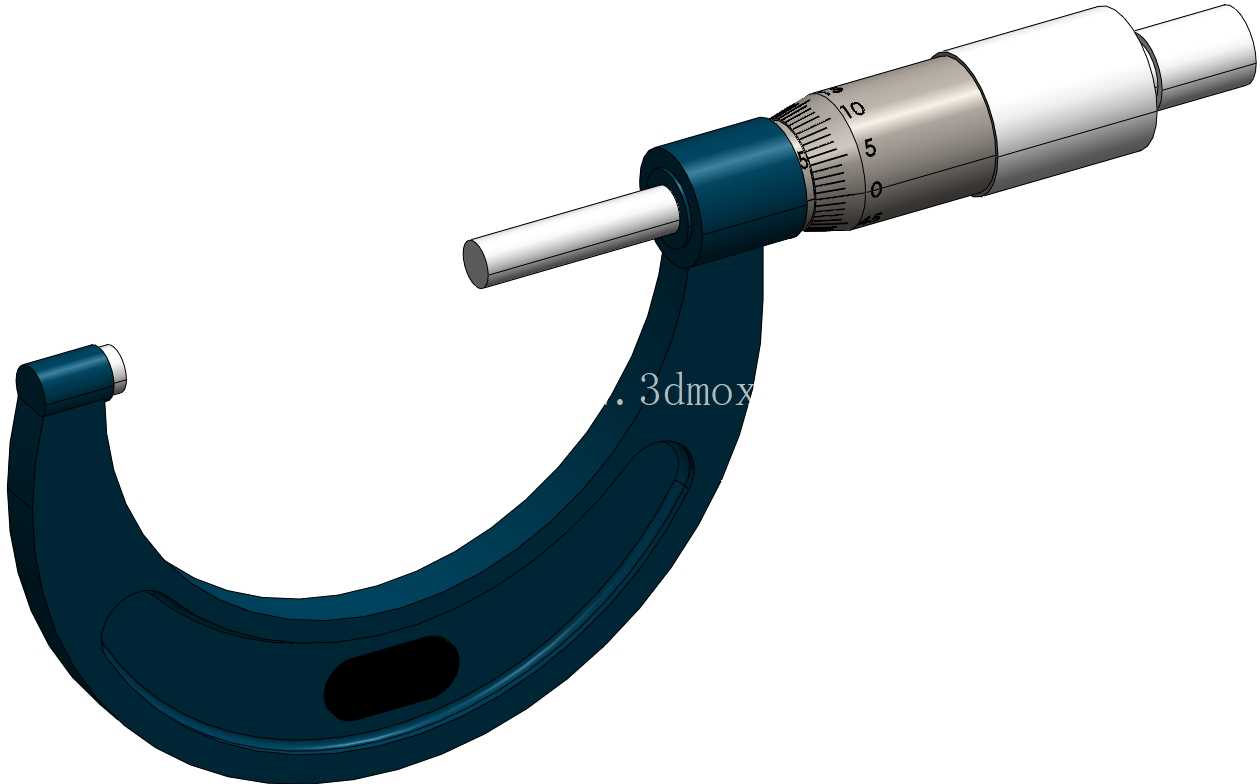

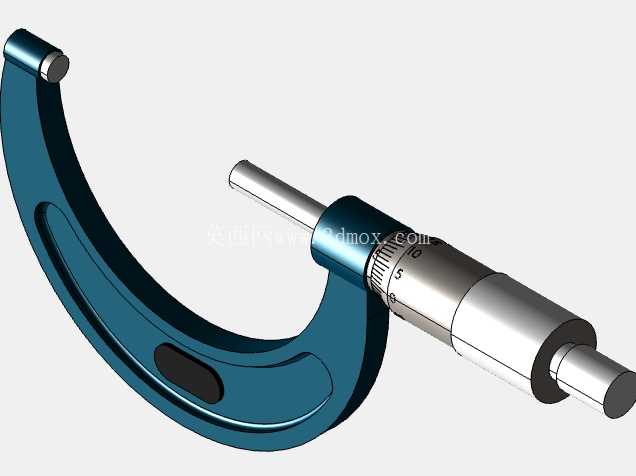

　　在机械加工现场的终检工位、精密零部件入厂检验环节，外径千分尺是出镜率最高的接触式长度测量器具之一，这款覆盖50-75mm测量区间、分度值0.01mm的外径千分尺，主要针对中等尺寸轴类、盘类零件的外圆直径、厚度、形位公差配套尺寸做高精度检测，相比游标卡尺，它的螺旋副传动结构能把微小的轴向位移放大为套筒上的圆周刻度位移，把人眼难以分辨的微米级尺寸差转化为清晰可读的刻度偏转，稳定重复测量精度可以控制在微米级，完全满足IT6-IT8级公差的零件检测需求。从结构设计逻辑来看，这款千分尺的尺架采用了弓形深跨度结构，内侧做了镂空减重处理，既保证了50-75mm量程对应的开口深度，能跨过零件的凸台、台阶结构抵达待测面，又不会因为尺架过重导致长时间手持测量时出现姿态偏移，影响测量力的稳定性；尺架表面做了哑光喷塑处理，避免车间强光反射干扰刻度读取，同时隔绝手温传导到测量砧与测微螺杆端，防止金属热胀冷缩带来的系统测量误差。

　　测微螺杆的行程设计刚好覆盖25mm的量程区间，和固定测量砧配合时，零位校准可以通过砧座端的微调锁紧结构完成，不需要拆解套筒组件，现场校准时只需要用量块组贴合两个测量面，转动测力装置直到发出棘轮打滑的咔咔声响，就可以锁紧固定套完成零位调整，操作门槛很低，适合车间一线检验员快速校准使用。固定套管上的主刻度沿轴向排布，每格对应0.5mm的进给量，微分筒圆周均匀刻划50等分刻度，配合螺杆0.5mm的导程，每转动一格就对应0.01mm的轴向进给，读数时先读取固定套管上露出的整毫米与半毫米刻度，再读取微分筒上和固定套管基准线对齐的圆周刻度，两者相加就是最终测量值，这种读数逻辑经过几十年的工业现场验证，几乎不会出现误读情况。

　　测力装置采用棘轮棘爪结构，当测微螺杆接触工件达到额定测量力时，棘轮就会自动打滑空转，不会因为使用者拧动力度过大导致螺杆压伤工件表面，或是让尺架产生微变形影响测量精度，对于铜、铝等软金属材质的精密零件检测，这种恒力设计能有效避免测量压痕的产生。锁紧装置布置在尺架靠近测微螺杆的位置，扳动锁紧拨杆就可以固定螺杆的轴向位置，方便测量后取下千分尺再读数，避免移动过程中螺杆窜动导致数值偏移，在测量深槽、内凹台阶等视线无法直接抵达的位置时，这个锁紧功能的实用性非常突出。

　　两个测量面都镶嵌了硬质合金材质，经过精密研磨后平面度与平行度控制在微米级，长期使用也不会因为磨损出现测量面塌边、划痕，延长了量具的校准周期与使用寿命；隔热手柄套贴合人手握持的弧度，长时间手持测量时不会出现硌手的情况，同时进一步阻断手部热量向尺架传导。从安装与使用边界来看，这款千分尺不需要额外固定安装，完全适配手持测量场景，弓形尺架的最大外轮廓宽度可以适配常见的零件吊装、装夹状态下的在机测量需求，不需要把零件从机床卡盘、工装夹具上拆下就可以完成关键尺寸的抽测，能大幅减少零件二次装夹的辅助时间；测量时需要保证测微螺杆的轴线和待测尺寸的方向完全重合，不能歪斜测量，否则会引入余弦误差导致测量值偏小，这也是现场使用时最容易出现的操作误区。在计量室的周期校准场景下，这款千分尺可以配合5等量块完成全量程示值误差校准，各受检点的示值误差不超过0.004mm就可以满足车间现场的使用要求，不需要复杂的校准设备，企业内部的计量员就可以完成常规校准工作。和大量程千分尺相比，这个量程段的千分尺尺架刚性更好，测量力波动更小，在齿轮轴的轴径检测、轴承外圈的外径检测、密封件的厚度检测等场景下，它的测量稳定性远优于同量程的游标卡尺与带表卡尺，是精密机械加工、模具修配、设备维保环节不可或缺的基础量具。
