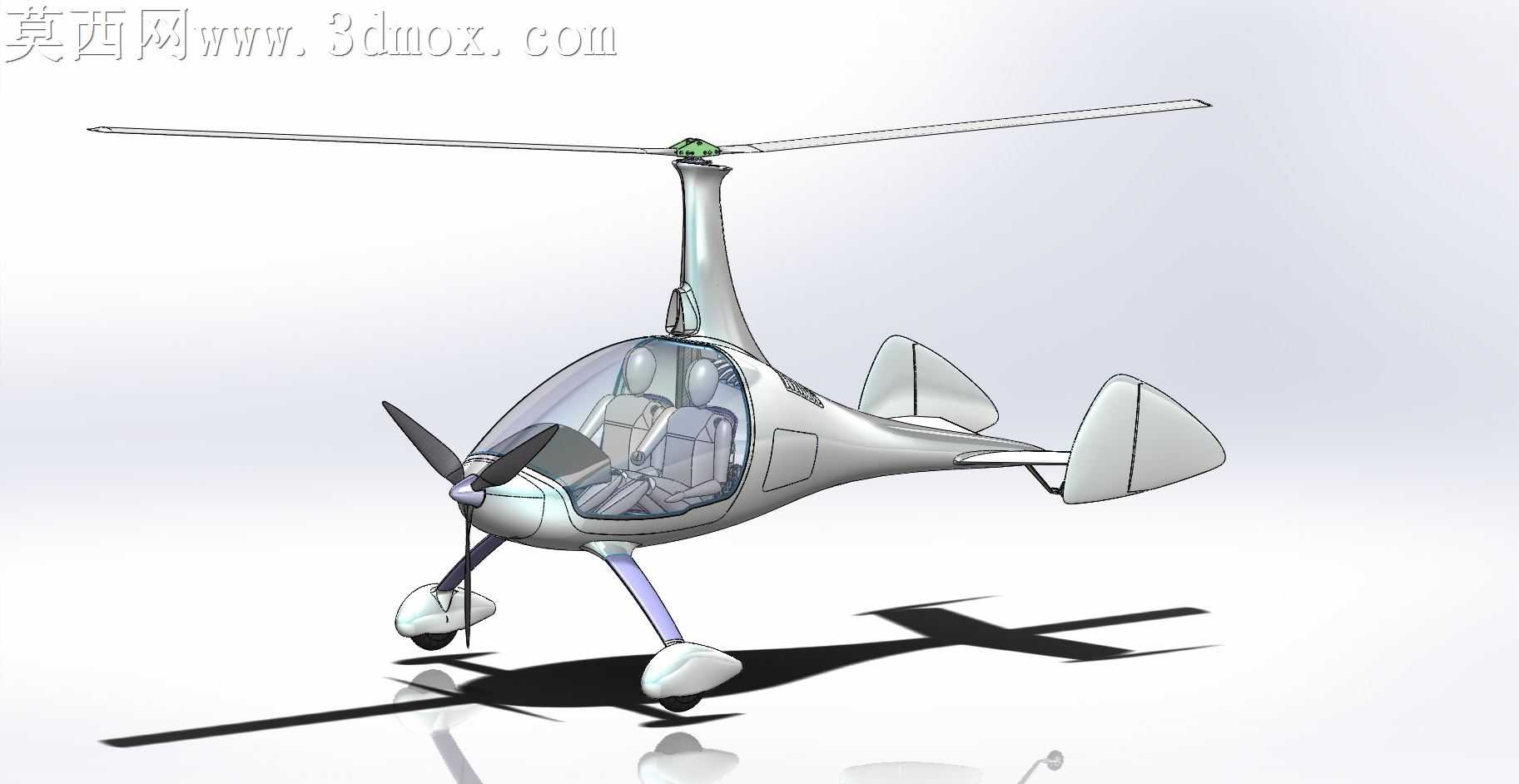

自转旋翼轻型载人飞行器三维设计

本作品为自转旋翼式轻型载人飞行器的三维建模设计成果，建模过程依托三维参数化设计逻辑完成全机结构的精准搭建，首先以真实自转旋翼机的气动布局为参考基准，完成整体比例的框架定位，确保机身、旋翼、尾翼、起落架各模块的空间位置符合真实载具的气动与结构逻辑。建模阶段针对不同部件采用差异化建模思路，机身主体采用曲面放样结合实体修剪的方式，还原流线型透明座舱罩的弧面曲率，座舱内部完成双座座椅、操纵结构的细节刻画，保证内部空间布局符合双人乘坐的尺寸规范；顶部主旋翼采用薄壁实体建模，还原桨叶的翼型截面与细长结构特征，旋翼桨毂做简化但结构完整的连接设计，清晰呈现旋翼与机身桅杆的连接关系；机头前部的推进螺旋桨单独完成桨叶曲面建模，还原两叶螺旋桨的扭转角度与安装位置；尾翼部分包含双垂尾与水平安定面，通过曲面拉伸与倒角处理还原尾翼的薄壳结构特征；前三点式起落架采用支杆加轮罩的组合建模，支杆还原弹性缓冲结构的外形特征，轮罩做流线型曲面处理，匹配整体气动设计风格。材质与渲染阶段，针对不同部件匹配对应物理材质，机身主体赋予哑光银白金属漆材质，调整反射粗糙度模拟航空铝合金蒙皮的质感；座舱罩赋予高透亚克力材质，设置合适的折射率与轻微反射效果，还原透明座舱的视觉特征；旋翼桨叶赋予哑光复合材料材质，桨毂部分做金属亮面处理；起落架支杆赋予淡紫色金属烤漆材质，轮罩与机身材质保持统一；螺旋桨桨叶赋予黑色哑光碳纤维材质，还原真实螺旋桨的材质表现。渲染场景采用纯白影棚环境，开启地面阴影接收，调整主光源角度模拟侧上方自然光效果，通过柔和的阴影投射凸显飞行器的整体轮廓与结构层次，透明座舱部分通过光线折射效果呈现内部结构细节，整体渲染效果清晰展现各部件的结构关系与外形特征。结构设计上完整还原自转旋翼机的典型布局，无动力驱动的主旋翼、机头推进动力、尾翼安定结构、前三点起落架的布局逻辑清晰，各部件连接关系明确，既保证了外观的高度还原，也清晰呈现了这类轻型飞行器的结构组成，可作为航空科普、载具结构参考的三维数字化模型使用。
