3W157型双缸航模动力装置结构设计

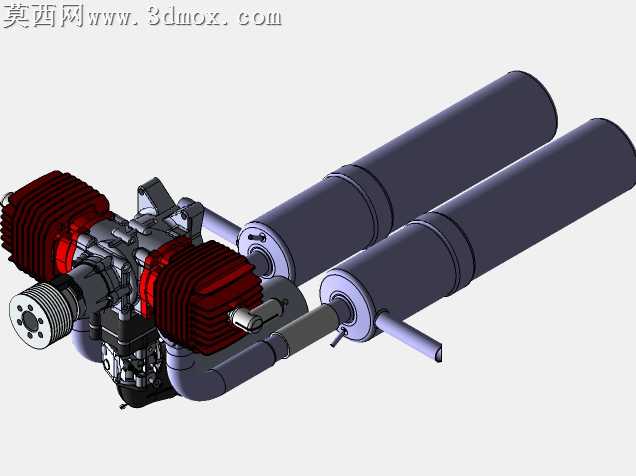

本作品为适配航模使用的3W157型双缸二冲程发动机三维建模成果，建模过程严格遵循实物测绘与原厂设计参数结合的思路，完整还原该款航发的全部结构细节。建模阶段首先完成核心动力单元的搭建：对置布局的双气缸采用分体式建模逻辑，气缸散热鳍片通过阵列特征逐片生成，精准还原鳍片的倾斜角度与间距，保证散热结构的形态还原度；气缸头、活塞、连杆、曲轴组件按照实际装配关系完成配合约束，曲轴输出端的安装法兰、定位孔位完全匹配航模机架的安装标准，还原前端带多孔定位的输出轴结构，保证动力输出接口的装配准确性。排气系统部分，两根长筒型消音器采用分段建模方式，分别还原消音器筒体的加强箍环、排气尾管、与缸头连接的弯管结构，弯管的弯折弧度、连接法兰的固定卡扣都做了精细化还原，消音器筒体表面做了亚光金属质感的材质区分，与缸头的散热鳍片亮红阳极氧化质感形成明确区分。发动机主体的附属结构也做了完整还原，包括缸头侧面的火花塞安装位、下部的化油器安装座、管路固定卡扣、燃油管路接口等细节，所有部件的装配间隙都按照实际公差做了预留，可直接用于装配干涉检查、结构拆解演示。材质渲染阶段针对不同部件做了区分设置：气缸散热鳍片采用红色耐高温涂层材质，还原航发常用的阳极氧化散热件外观；曲轴箱、消音器筒体采用铸铝与磨砂金属材质，还原金属部件的哑光质感；连接管路采用耐油橡胶材质，还原橡胶件的半哑光深灰质感；输出法兰采用机加工金属质感，突出机加工面的细腻纹理。整体建模过程中对每一处连接结构都做了装配约束验证，确保各部件的位置关系与实物完全一致，既可以用于航模动力系统的结构教学演示，也可作为航模整机装配的动力单元模型直接调用，为航模设计、动力系统改装提供精准的三维参考依据。
