达芬奇两相振荡传动结构装置

　　该振荡传动结构的核心应用场景覆盖早期工坊动力转换、教学演示教具以及创客3D打印制作领域，最初的设计逻辑是通过连续旋转输入转化为规律的往复振荡输出，适配早期木工锯切等需要往复动作的作业场景，当外接持续旋转动力源时，可带动作业端实现稳定的往复运动，替代人力反复推拉的作业模式，大幅降低连续作业的人力消耗。从功能特性来看，整套结构仅需单端旋转手柄输入即可实现稳定的两相振荡输出，传动路径上通过轴齿轮与带销孔的转盘配合，将旋转运动拆解为两组相位差固定的往复动作，传动过程无额外卡滞点，整体传动效率在轻载场景下可满足手工驱动的作业需求。

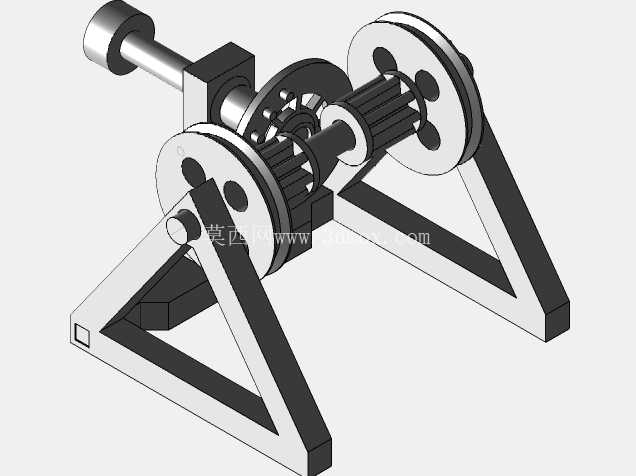

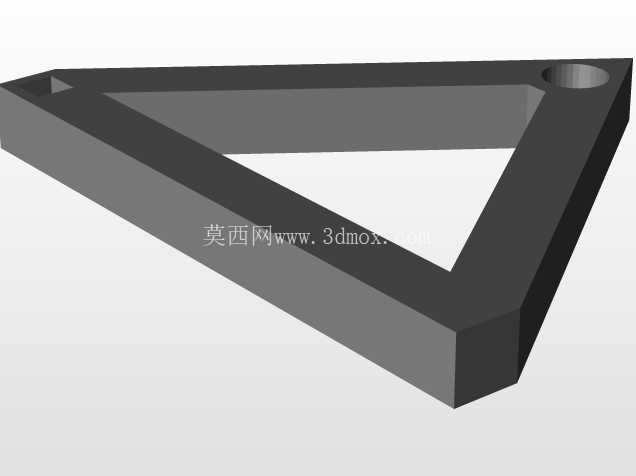

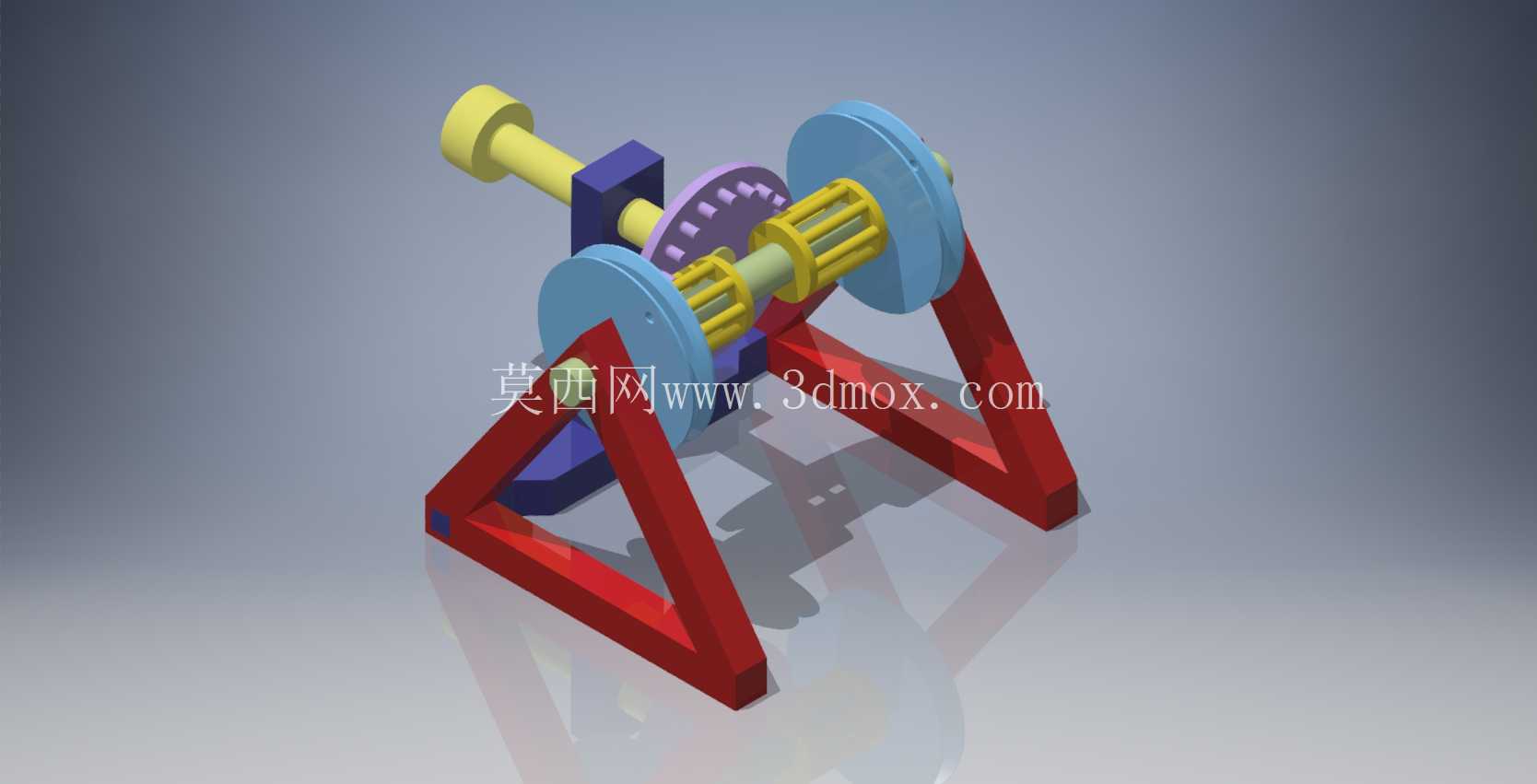

　　设计思路上优先考虑了无支撑FDM打印的成型需求，所有零件的悬垂角度均控制在3D打印自支撑角度范围内，打印过程无需额外添加支撑结构，减少后续支撑去除的工序，同时零件间的配合间隙预留了0.2mm的装配余量，适配PLA材料打印后的收缩误差，部分受力较小的连接位可通过胶水粘接固定，保证装配后整体结构的刚性。整套结构采用三角支撑框架作为安装基座，两个三角形支架对称分布在传动轴两端，支架底部为平面结构，可直接通过螺栓固定在工作台面或者木质基座上，安装边界需预留出手柄旋转的圆周空间，避免旋转过程中与周边固定件发生干涉，传动轴的轴向定位通过两端的挡片实现，无需额外的轴承部件，依靠零件间的接触面实现径向定位，降低整体的零件数量与装配难度。

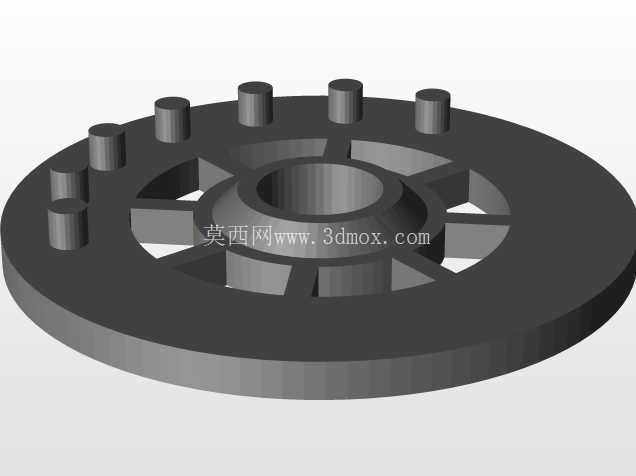

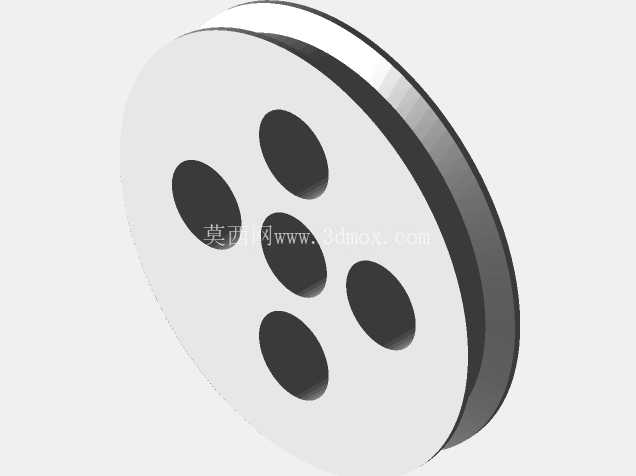

　　传动核心的齿轮零件采用直齿结构，齿形参数适配小模数传动需求，啮合间隙控制在合理范围内，既保证传动过程无明显回差，又避免间隙过小导致转动卡滞，与齿轮同轴安装的带槽转盘通过拨销与振荡部件连接，将转盘的圆周运动转化为振荡架的往复摆动，两组振荡部件对称布置，实现两相输出的动作逻辑。在实际装配过程中，需先将传动轴穿入一侧支架的安装孔，依次套入挡片、转盘、齿轮、振荡架部件，再穿入另一侧支架完成轴向固定，所有转动配合面可适当涂抹润滑脂降低转动阻力，保证手动旋转手柄时整套机构动作顺畅无卡顿。

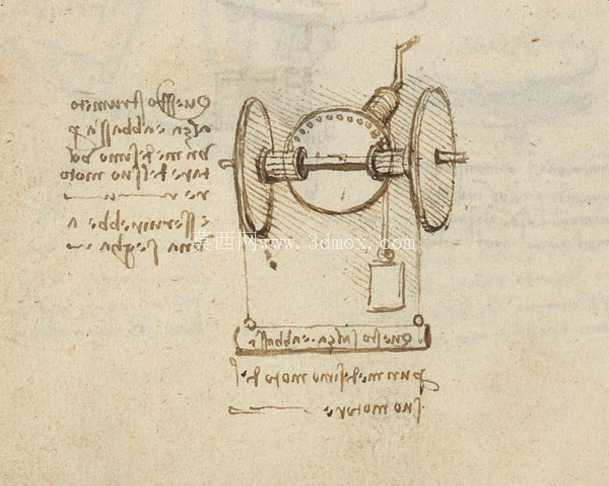

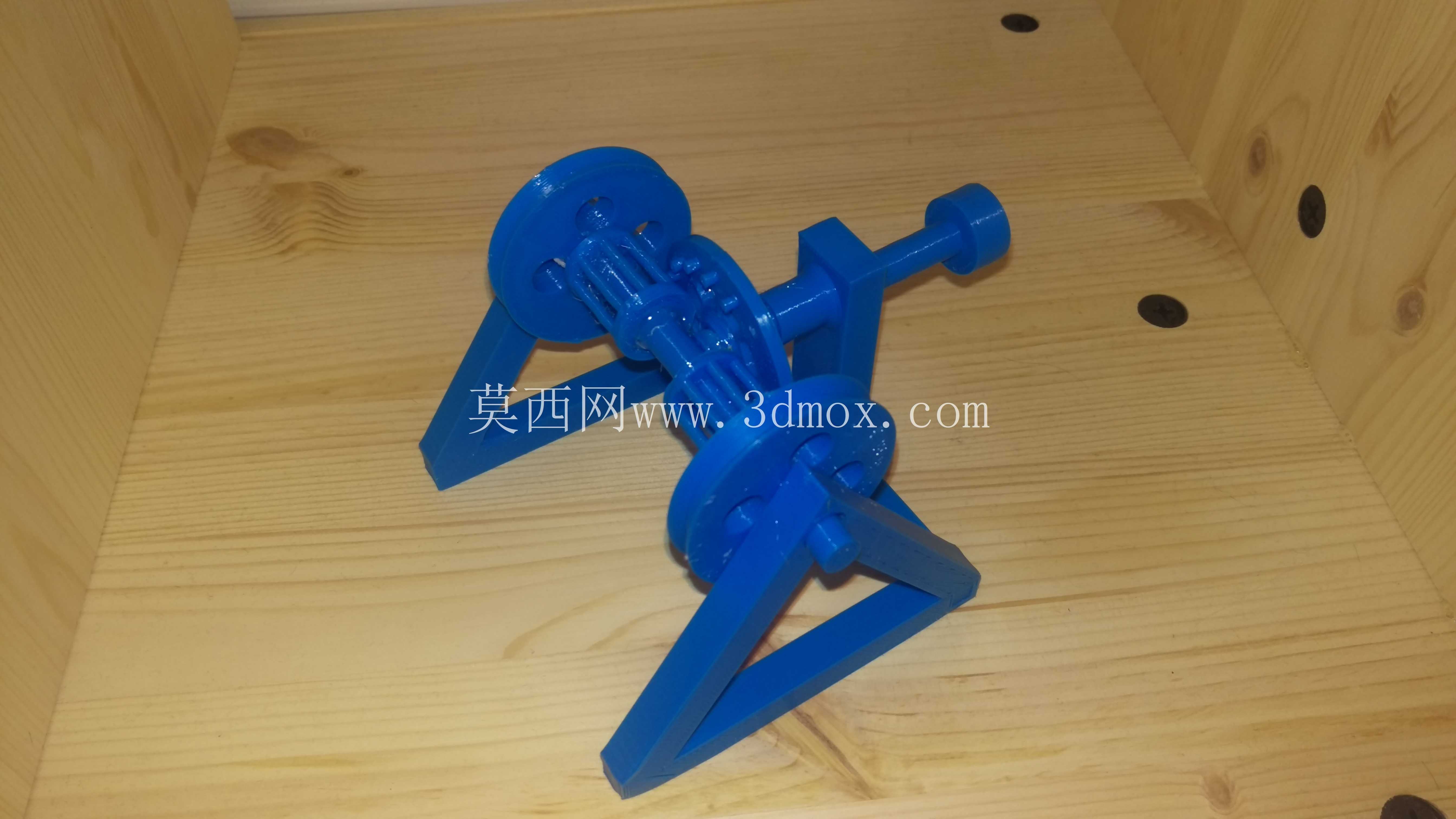

　　该结构作为经典的机械原理演示装置，可直观展示旋转运动到往复振荡运动的转换逻辑，帮助初学者理解齿轮传动、凸轮拨销传动的基本原理，同时针对3D打印场景优化的零件结构，也适合创客群体自行打印组装，作为机械原理教学的实物展示道具。在实际工坊应用场景中，该结构可通过外接皮带轮或者摇柄作为动力输入，输出端连接锯条等作业部件，实现连续的往复锯切动作，相比纯人力往复操作，可保持稳定的动作频率，降低长时间作业的疲劳感，结构整体的受力部件均做了加厚处理，三角支撑框架的截面尺寸足够承受轻载作业下的载荷，不会出现作业过程中框架变形的问题。
