多工位长杆类零件锻造下模型腔结构

项目分类:铸造模 发布时间:2026-05-21 ID:1153394
  • 多工位长杆类零件锻造下模型腔结构
  • 多工位长杆类零件锻造下模型腔结构
  • 多工位长杆类零件锻造下模型腔结构
  • 多工位长杆类零件锻造下模型腔结构

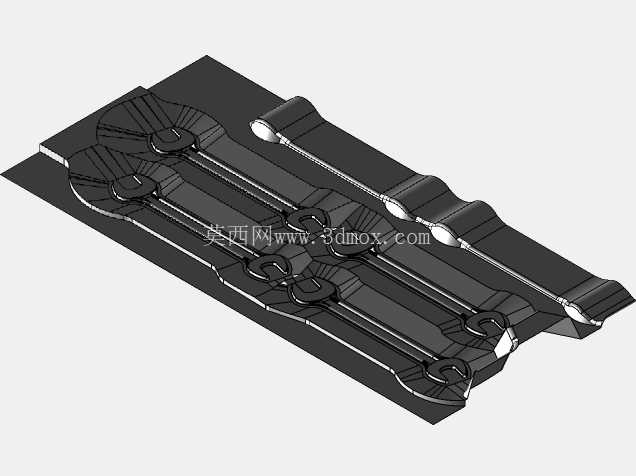

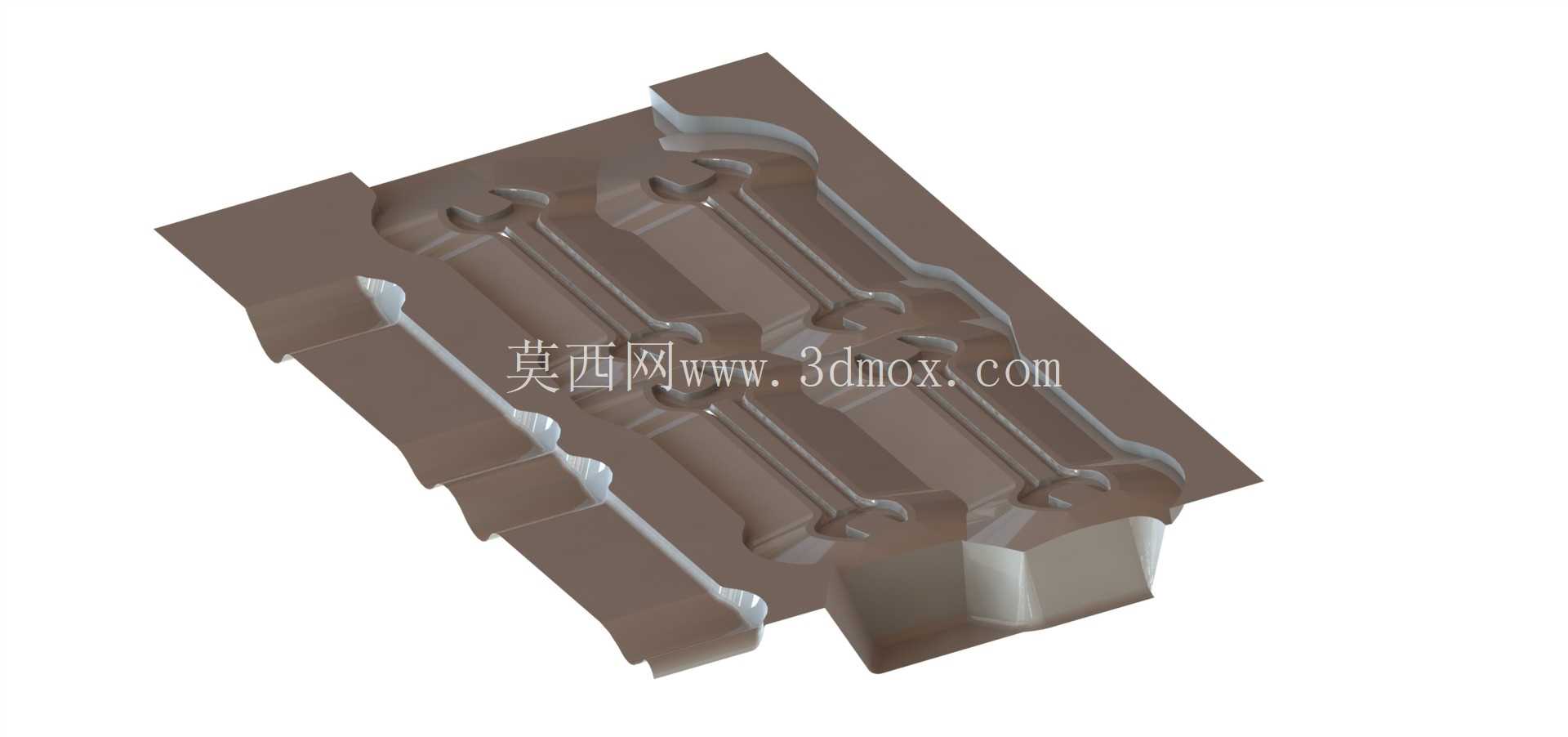

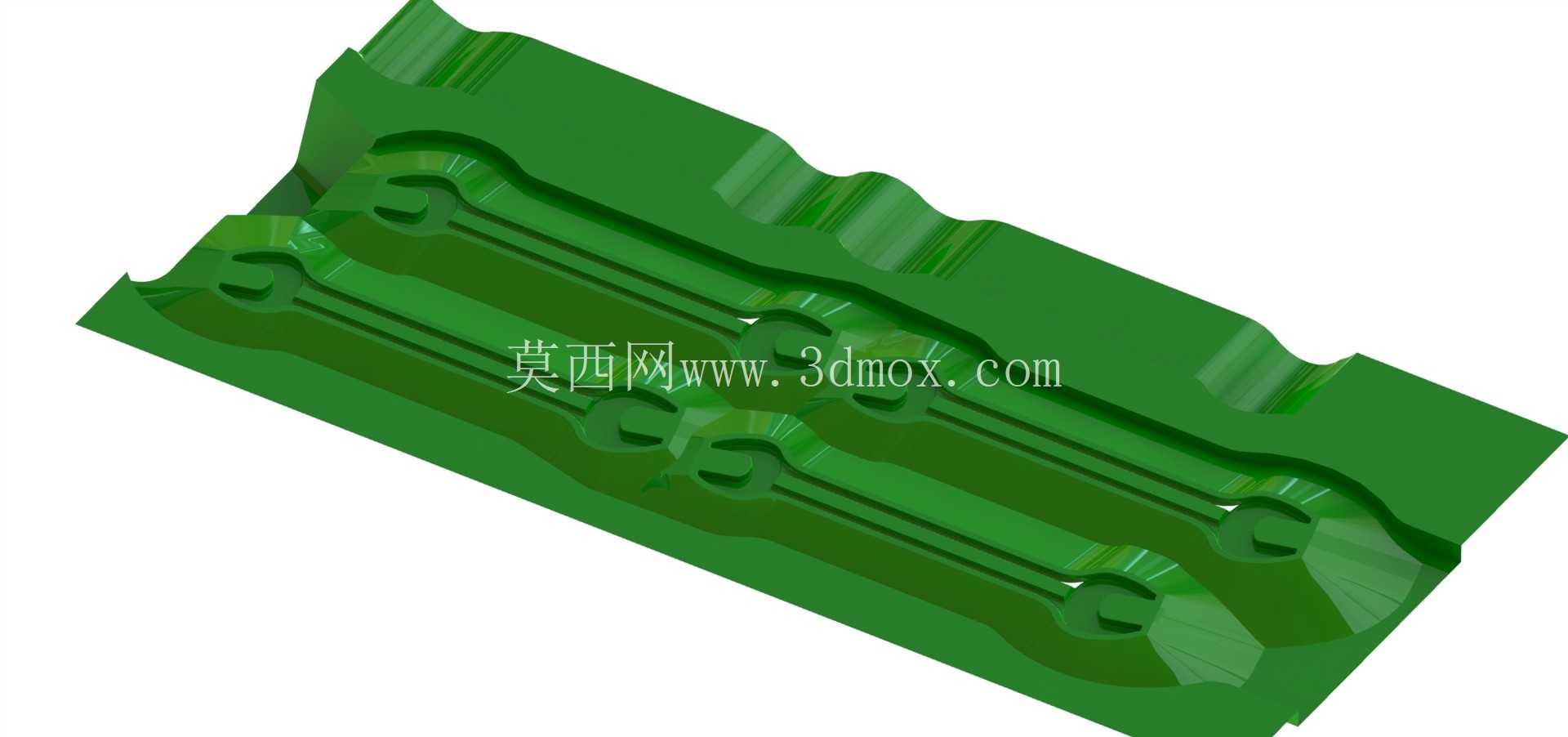

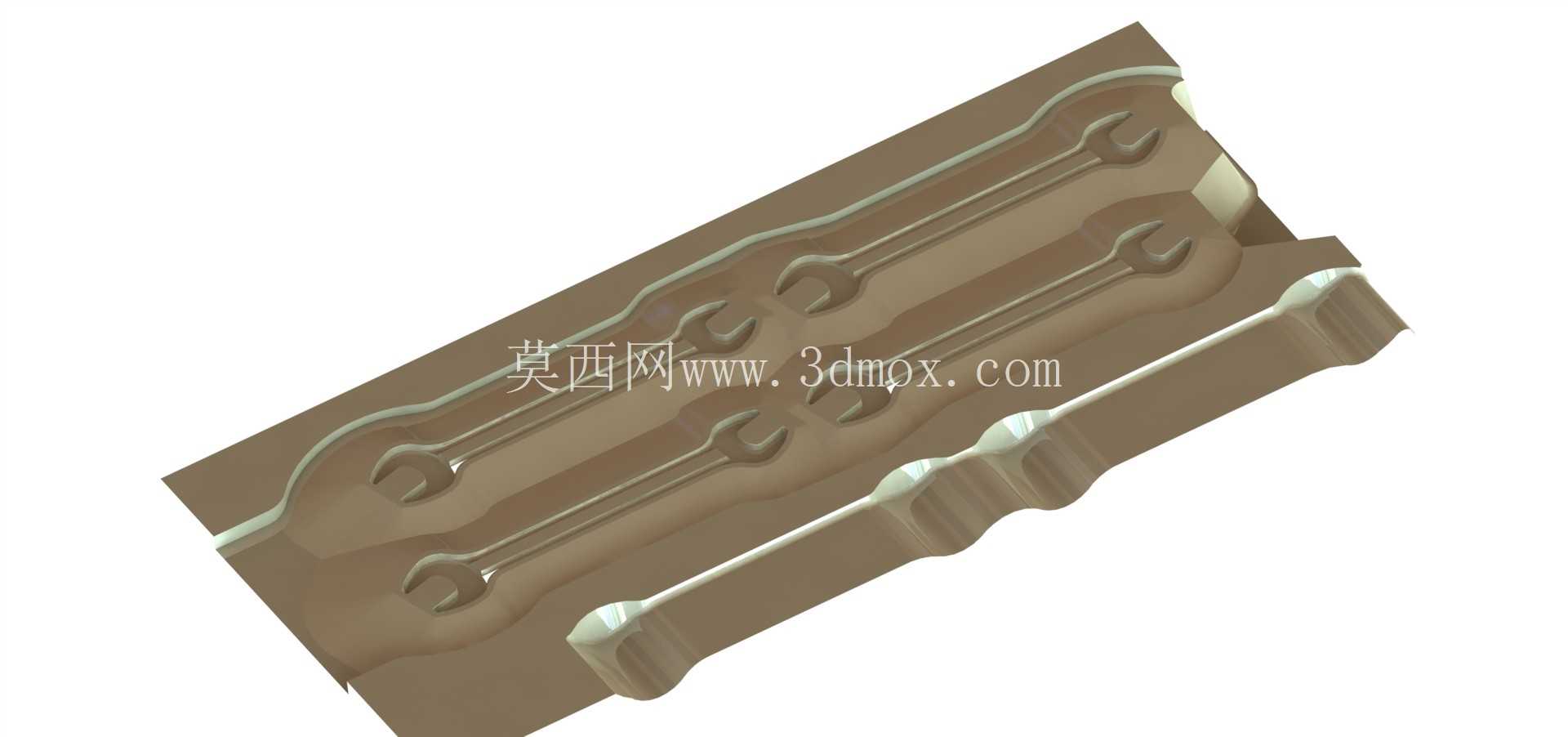

  这套模腔结构针对长杆类带端头特征的锻件批量生产设计,主要适配热模锻压力机、摩擦压力机等常规锻压设备的工位布置,在汽车零部件、五金工具、工程机械配件的锻造成型环节应用广泛,可一次装夹完成多件同规格锻件的初锻、终锻成型工序,有效减少坯料转移次数,提升锻件成型一致性。从结构布局来看,模腔采用一模多腔对称排布设计,沿模具长度方向依次布置四个独立成型模膛,每个模膛对应长杆类锻件的完整轮廓,包含端头的复杂成型区、杆身的过渡区以及飞边槽结构,相邻模膛之间预留足够的承压壁厚,避免锻压过程中模具应力集中导致开裂。

  模膛的端头成型区做了变圆角过渡处理,匹配热锻过程中金属的流动方向,减少金属填充阻力,避免锻件端头出现缺肉、折叠缺陷;杆身段模膛的拔模斜度设置为7度,既保证锻件成型后顺利脱模,又不会过多增加后续机加工的余量。飞边槽采用仓部与桥部组合结构,桥部高度控制在1.5mm,宽度8mm,可在锻压过程中形成足够阻力保证金属充满模膛,同时容纳多余的金属料,仓部做了大圆弧过渡,避免飞边切除时出现毛刺残留。模具的安装边界适配常规锻压设备的模座安装尺寸,模具长度方向两端设置了定位止口,与模座的定位槽配合,安装时可快速找正,无需反复调整同轴度;模具厚度方向预留了足够的翻新余量,模膛磨损后可通过重新铣削、堆焊修复后重复使用,降低工装损耗成本。

  设计过程中针对长杆类锻件的成型难点做了专项优化,杆身与端头的过渡位置做了储料仓结构,预锻模膛的容积比终锻模膛大5%左右,避免终锻时金属回流导致折叠缺陷;模膛表面的粗糙度要求控制在Ra1.6以下,减少锻件脱模时的粘模风险,同时降低锻件表面的氧化皮压入缺陷。在实际生产场景中,这套模具配合中频加热炉、自动送料机构使用时,可实现连续自动化生产,单工位单次锻压即可成型四件锻件,生产效率相比单腔模具提升3倍以上;模膛的排布方向匹配送料机构的进给方向,坯料加热后可直接通过机械臂送入对应模膛,无需人工翻转调整,降低高温作业的安全风险。

  模具的承压面做了平面度强化处理,安装时与模座的贴合率达到90%以上,避免锻压过程中出现偏载导致模膛局部过早磨损;模具的锁扣结构设置在模腔两侧,合模时的导向间隙控制在0.2mm以内,可抵消锻压过程中的水平错移力,保证上下模的同轴度,减少锻件的错差缺陷,降低后续校正工序的工作量。针对热锻工况下的热胀冷缩特性,模膛的尺寸设计时预留了1.2%的热膨胀系数,匹配45号钢、40Cr等常用锻件材料的热锻温度区间,保证锻件冷却后尺寸落在公差范围内;模膛的易磨损位置采用了局部镶块设计,端头成型区的镶块可单独更换,无需整体报废模具,进一步降低生产中的工装维护成本。
