虎钳配套副保护钳爪结构设计

　　这套副保护钳爪是配套台虎钳使用的钳口替换配件，主要应用在机加工车间的工件装夹环节，针对传统虎钳硬钳口容易夹伤软质工件表面、夹持异形件贴合度不足的痛点做结构优化，日常在钳工装配、CNC铣削二次装夹、小批量零件修配场景中使用率极高。从实际使用场景来看，普通虎钳的淬火钢钳口硬度高，夹持铝件、铜件、薄壁注塑件或者表面已做氧化、电镀处理的零件时，很容易在工件表面压出压痕甚至造成边角变形，尤其是针对已经完成精加工的零件做二次钻孔、攻丝、修毛边工序时，钳口压伤会直接导致零件报废，这套保护钳爪就是为了替代硬钳口，在夹持过程中通过接触缓冲避免工件表面损伤。

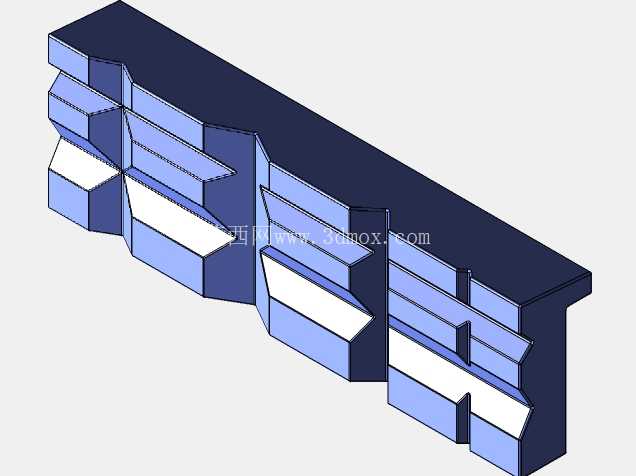

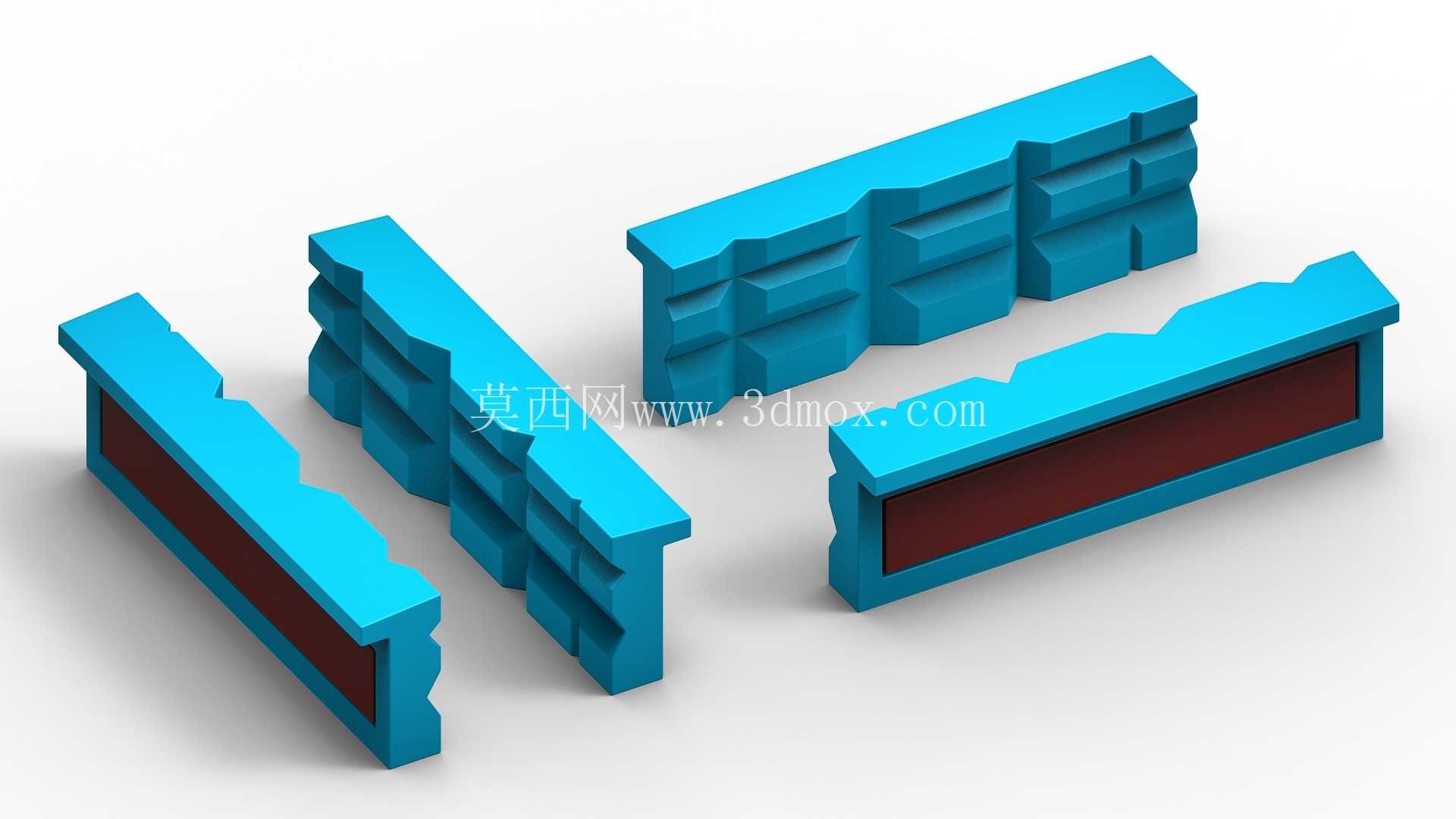

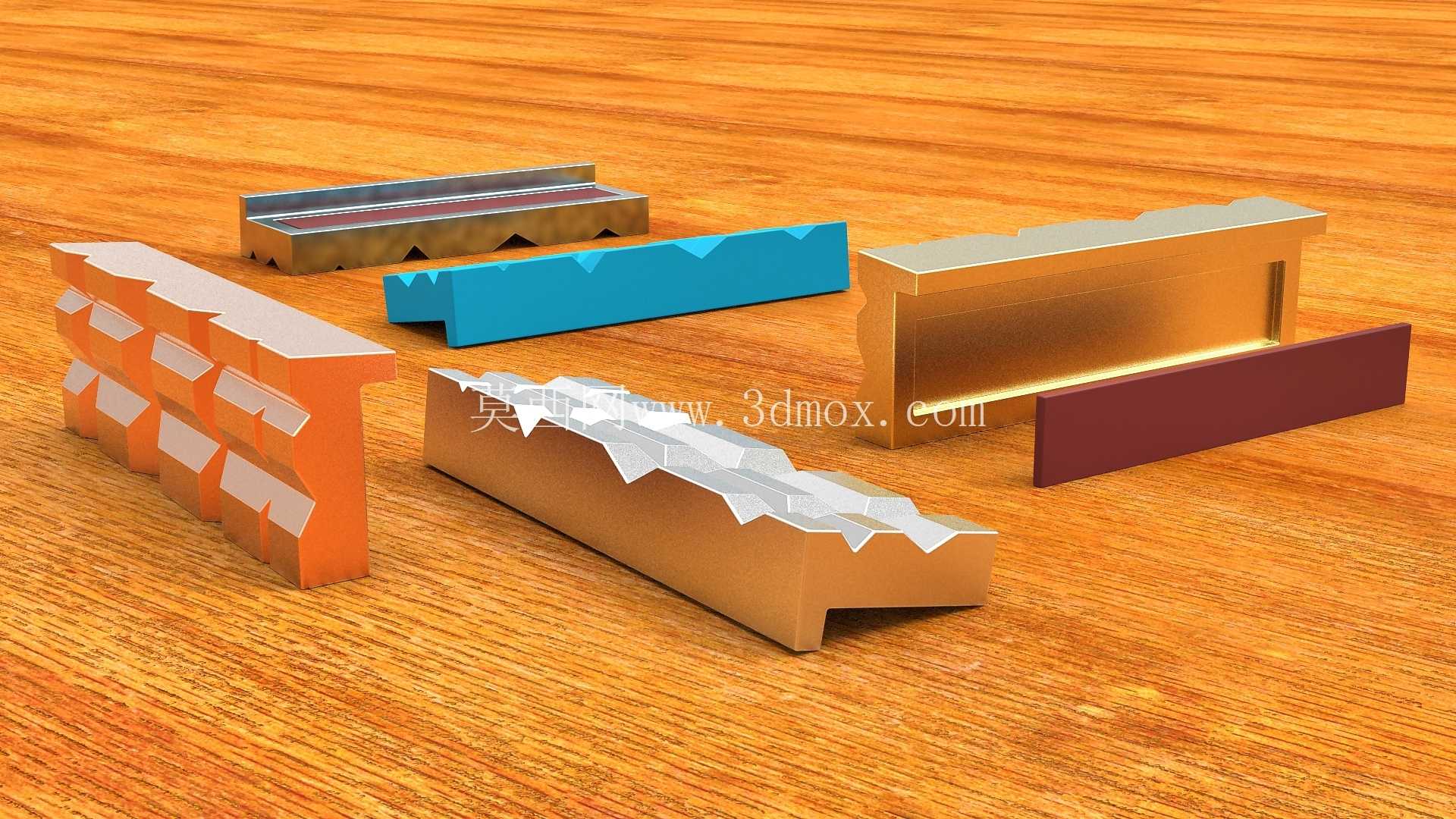

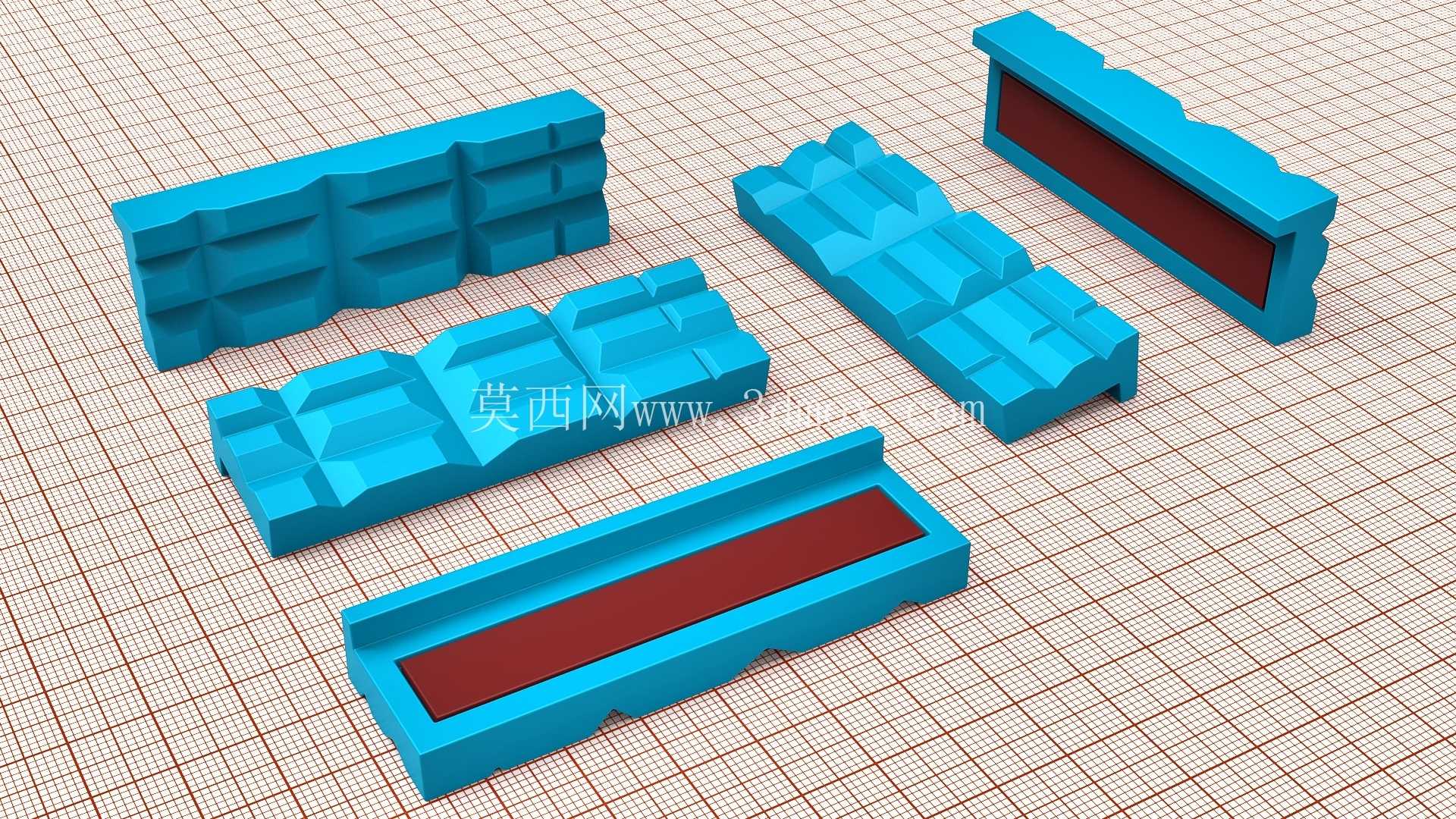

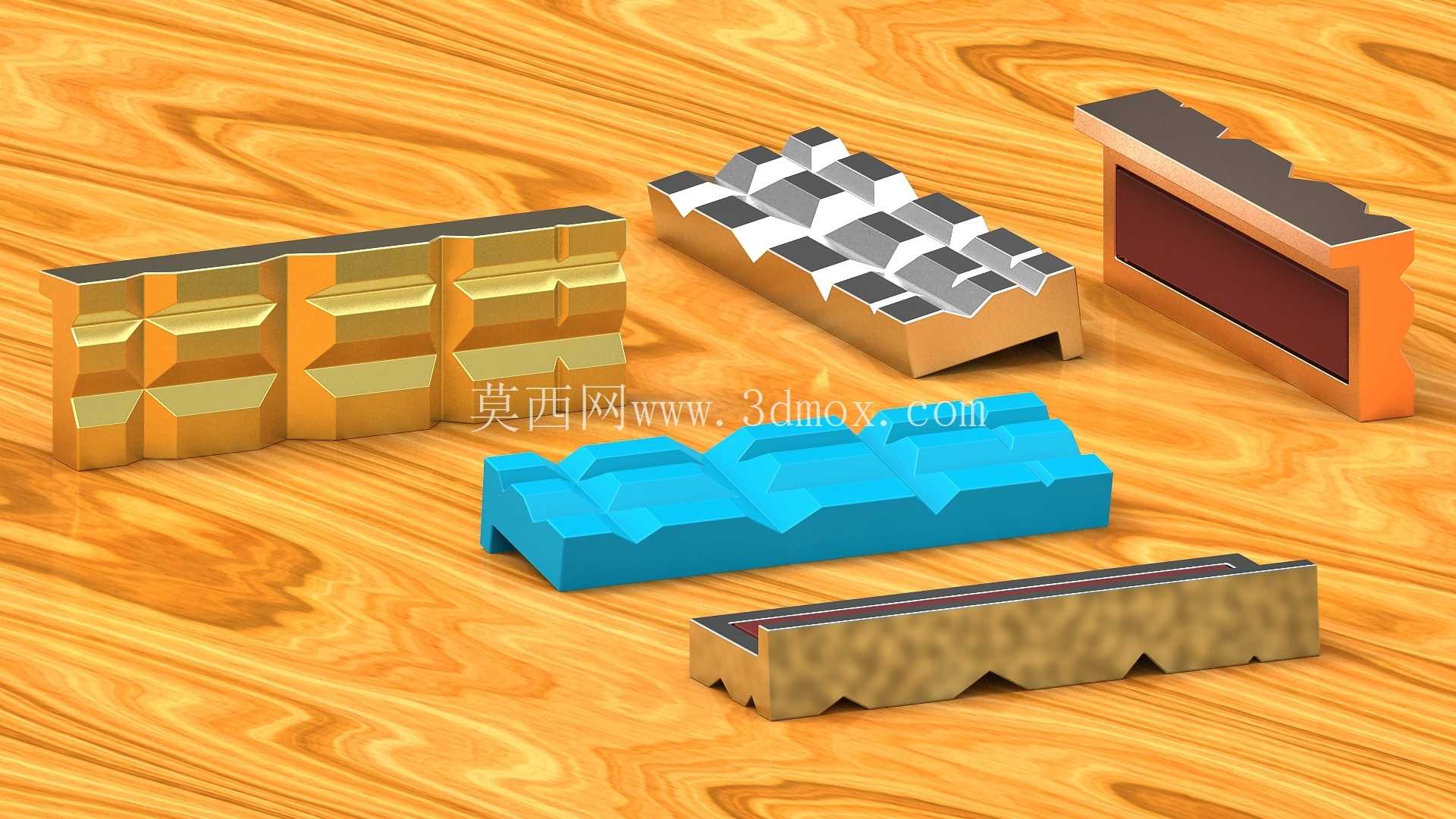

　　设计上这套钳爪采用分体式对称结构，一共四件分别对应虎钳的两个活动钳身和两个固定钳身，每个钳爪的背面做了与虎钳原钳口安装槽匹配的定位凸台，安装时不需要额外修改虎钳原有结构，直接替换原有钢钳口或者通过磁吸方式贴附在原钳口表面即可，安装边界完全适配市面常见的4寸、6寸台虎钳的钳口安装孔位，不需要额外打孔或者做适配加工。钳爪的夹持面做了分段式的齿形结构，和传统全平面软钳口不同，这种分段齿形一方面可以在夹持规则方形工件时增加接触摩擦力，避免大切削力下工件移位，另一方面齿形之间的避让槽可以容纳工件表面的小凸台、分模线或者加工残留的飞边，让钳口和工件基准面完全贴合，不会因为局部干涉导致装夹歪斜。考虑到不同加工场景的需求，这套钳爪预留了磁吸组件的安装槽，用户可以根据自身使用需求选择硬塑料、锌铝合金、铜、软钢等不同材料加工，比如夹持表面质量要求极高的抛光铝件时，可以选用尼龙或者POM材质注塑成型，夹持需要较大夹紧力的钢件时，可以选用铝青铜或者低碳钢做铣削加工，材料选择的灵活性可以覆盖从精密装配到重型切削的不同装夹需求。结构细节上，钳爪所有的棱边都做了R0.25mm的倒圆处理，一方面是避免安装和使用过程中锋利的边角划伤操作人员，另一方面倒圆处理也能减少钳爪和工件接触时的应力集中，避免软质工件表面被硌出凹痕。

　　钳爪的厚度控制在15mm，安装后不会过多占用虎钳的最大开口行程，保留虎钳原有的夹持范围，同时钳爪背面的定位面做了0.02mm的平面度公差要求，安装后钳口的平行度可以控制在0.03mm以内，满足精密零件装夹的形位公差要求。在实际加工验证中，这套结构既适合通过铸造方式做批量毛坯生产，再通过少量铣削加工完成成品，也适合车间根据自身需求直接用CNC铣削单件制作，铸造毛坯的拔模斜度控制在1°，不需要复杂的抽芯结构，模具结构简单，量产成本低；单件加工时，所有特征都可以通过三轴铣床一次装夹完成，不需要多工序翻面，加工效率高。

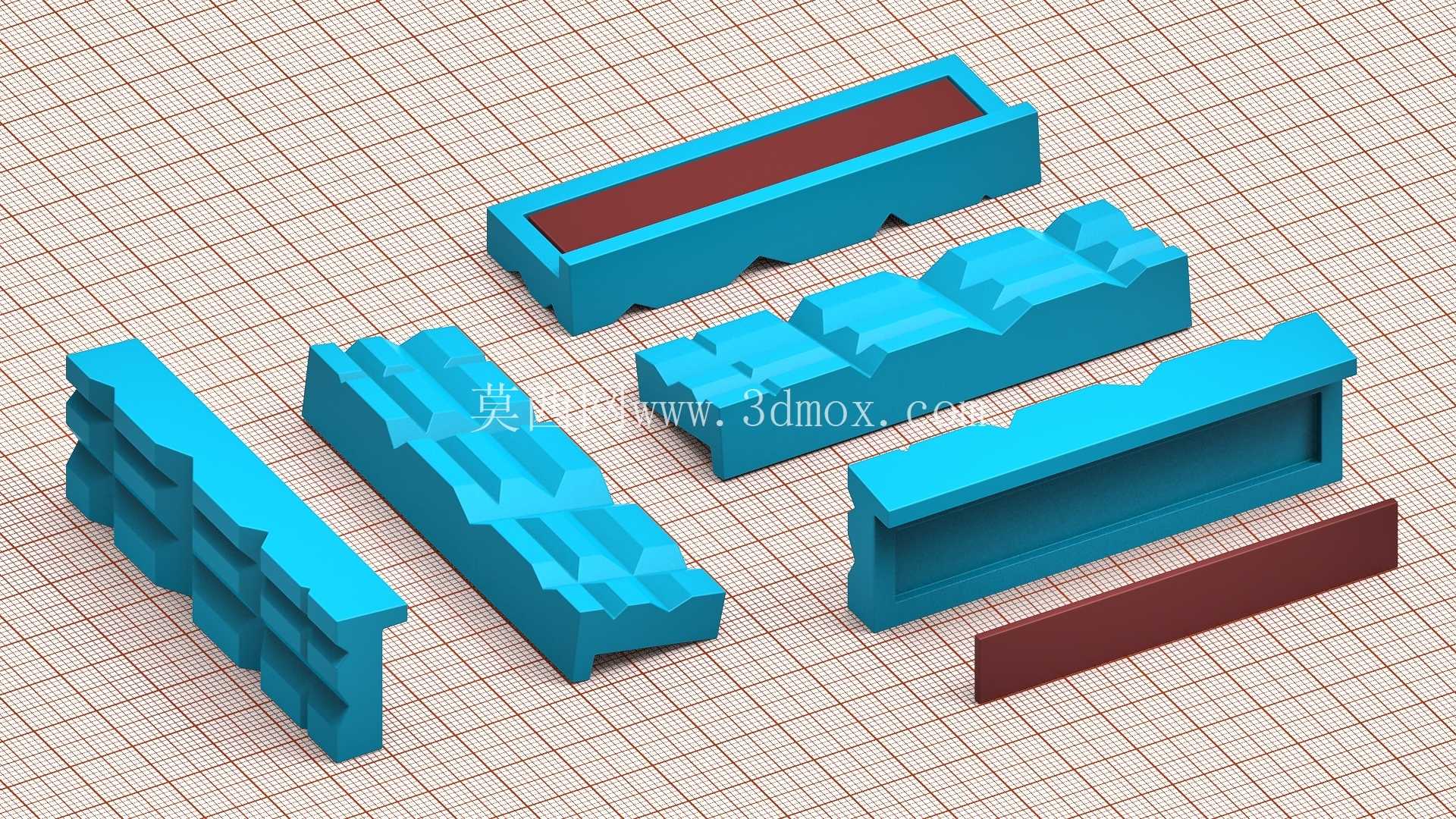

　　磁吸槽的设计尺寸适配常规的圆形强磁，嵌入后通过过盈配合或者胶水固定即可，日常使用时可以快速在不同虎钳之间切换，不需要反复拧动安装螺丝，对于需要频繁更换钳口适配不同工件的加工场景来说，能大幅减少装夹准备时间。和市面上常见的整体式软钳口不同，分体式结构的优势在于当某一块钳爪出现磨损或者损坏时，可以单独替换对应的零件，不需要整体更换整套钳口，降低长期使用的耗材成本，同时分段式的齿形结构在夹持异形工件时，可以根据工件的外形选择不同位置的齿面接触，比平面钳口的适配性更强，比如夹持带台阶的轴类零件时，可以将零件的台阶位置卡在齿形的避让槽内，实现轴向定位，不需要额外加装定位挡块。
