电缆弯曲性能测试补线设备结构设计

　　在电线电缆生产与来料质检环节，成品线缆的耐弯曲疲劳性能是核心可靠性指标之一，直接决定了线缆在拖链、移动设备布线、反复弯折工况下的使用寿命，这款补线测试设备正是针对该类检测需求开发的专用机械结构，可完成不同线径线缆的反复弯曲加载测试，模拟实际使用中的弯折应力场景。从结构布局来看，设备采用铝型材搭建主体框架，兼顾搭建灵活性与结构刚性，底部采用加厚钢板工作台作为承载基准，所有运动部件均安装在工作台面上，安装时需保证工作台面平面度公差不超过0.1mm/1000mm，避免运动过程中出现附加应力影响测试精度。

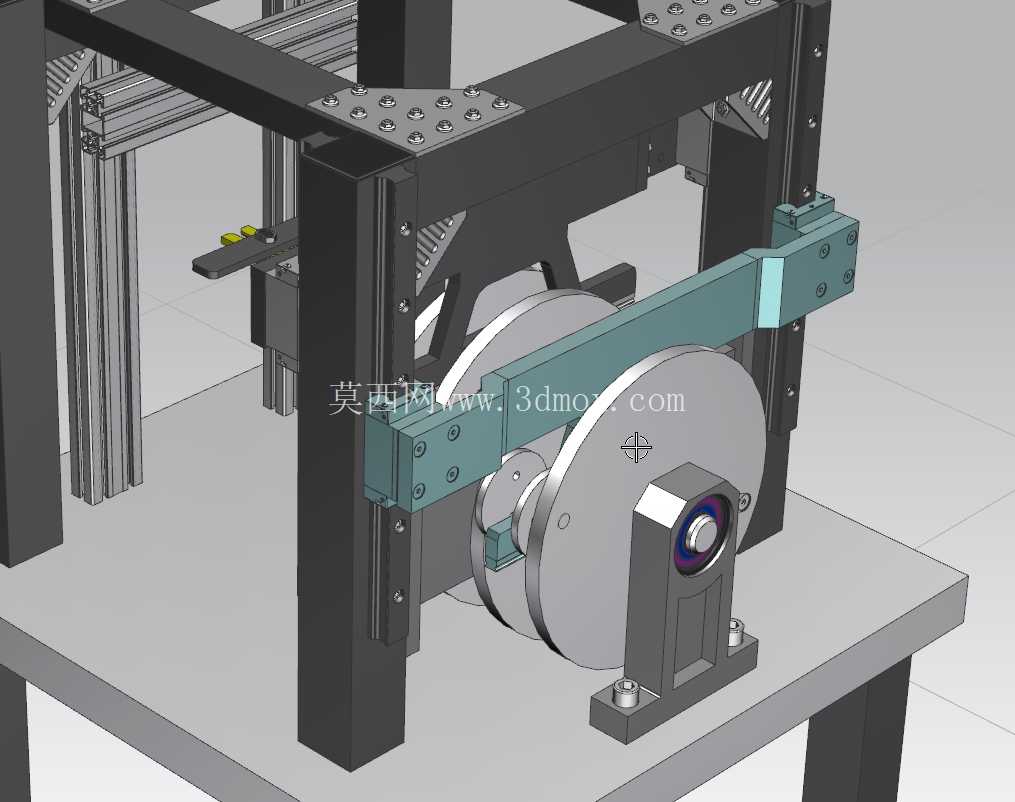

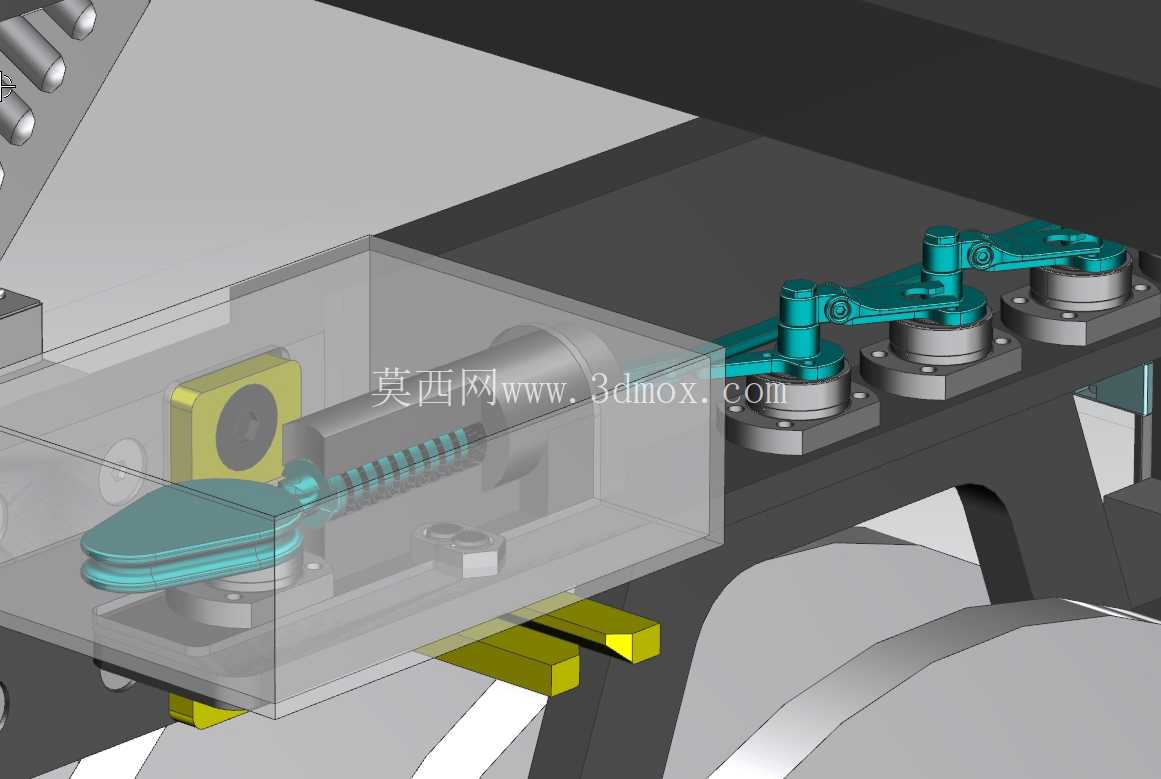

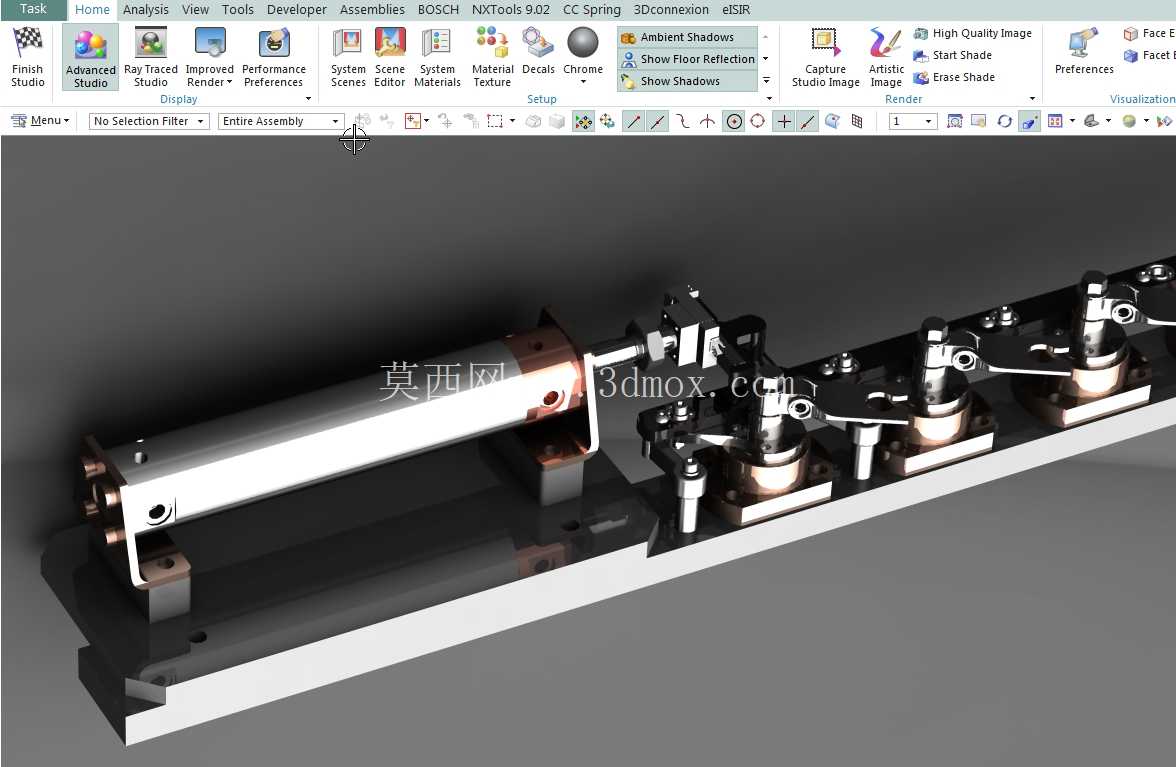

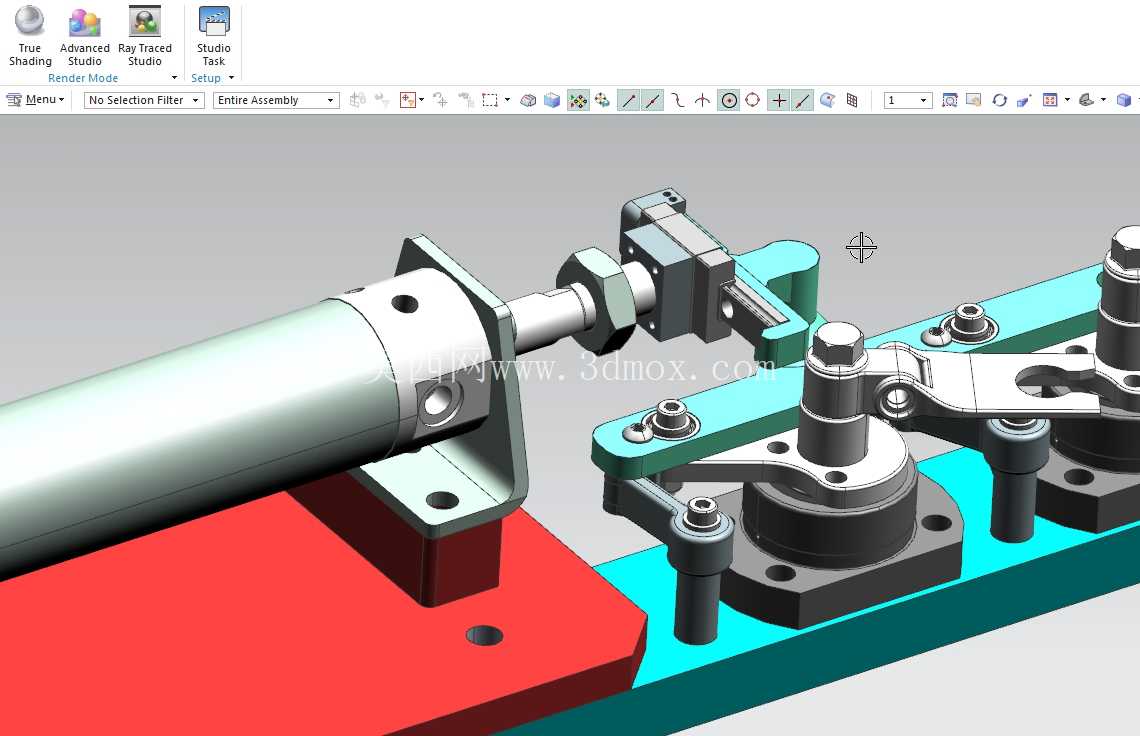

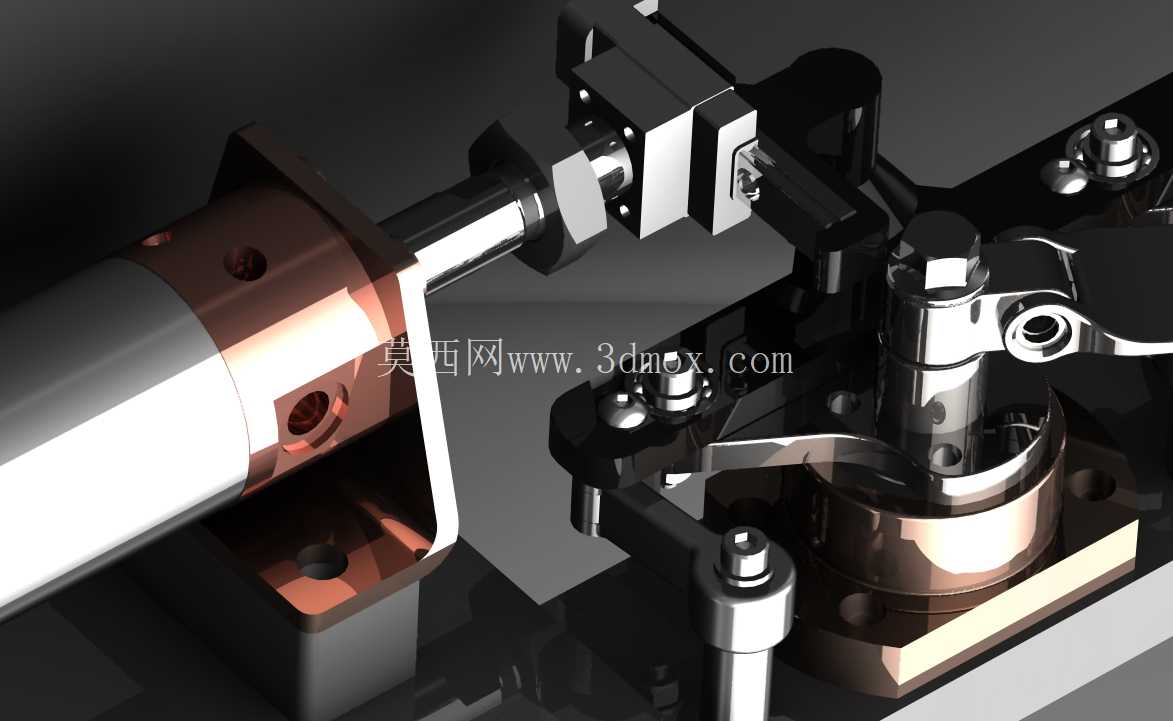

　　核心执行机构采用曲柄滑块衍生结构，大直径转盘作为动力输出端，通过带座轴承固定在工作台的立式安装座上，轴承座采用沉头螺栓与台面连接，安装定位时需保证转盘回转轴线与台面平行度误差小于0.05mm，防止转动过程中出现径向窜动。转盘通过连接块与横向布置的滑动横梁连接，横梁通过直线导轨副与两侧的立式型材框架连接，将转盘的圆周回转运动转化为横梁的水平往复直线运动，横梁端部预留线缆装夹工位，可根据测试需求更换不同规格的夹具，适配3mm到16mm线径的各类电缆、线材的装夹固定。

　　设备的运动行程可通过调整转盘上连接块的偏心距进行调节，偏心距调节范围为0到150mm，对应横梁的往复运动行程为0到300mm，可模拟不同弯折半径的测试工况，满足不同行业标准中对线缆弯曲半径的测试要求。框架上部预留了动力源安装位，可适配伺服电机或减速电机作为动力输入，电机通过同步带轮与转盘主轴连接，传动比可根据测试所需的往复频率进行调整，常规测试工况下往复频率可在10次/分钟到60次/分钟范围内调节，匹配不同标准的测试参数要求。从安装边界来看，设备整体占用台面尺寸约为800mm*600mm，整体高度不超过1000mm，可直接放置在常规质检工作台上使用，无需额外做地基固定，设备底部预留了四个可调脚杯安装位，可对设备水平度进行微调，适应不平整的安装地面。结构设计过程中，所有运动副均预留了润滑注油孔，导轨、轴承等易损件均采用标准件选型，方便后期维护更换，横梁与导轨的连接采用可调间隙的滑块结构，长期使用出现磨损后可通过调整螺栓消除间隙，保证运动精度。

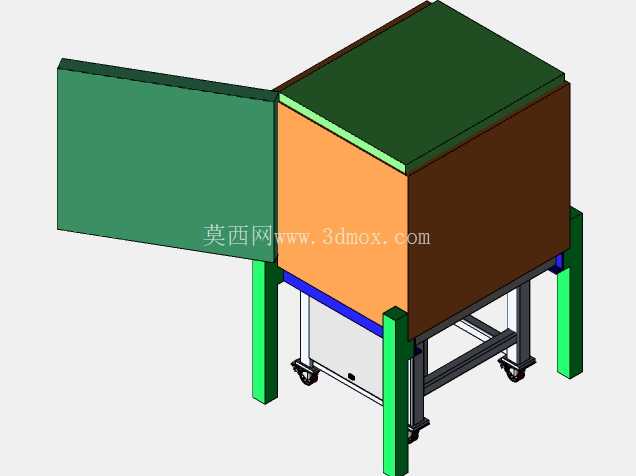

　　在实际应用场景中，该设备除了用于常规电线电缆的弯曲疲劳测试外，还可通过更换端部夹具，完成柔性排线、漆包线、光纤线缆等各类柔性线材的弯折性能测试，设备的往复运动工位可扩展多组装夹位，同时完成多根试样的同步测试，提升质检环节的检测效率。设计时充分考虑了操作安全性，所有运动部件均设置在框架内侧，外侧可加装透明亚克力防护板，防止测试过程中线缆断裂弹出造成人员伤害，框架侧面预留了电气元件安装槽，可方便安装计数传感器、急停按钮、调速模块等电气配件，实现测试次数自动计数、到达设定次数自动停机、过载保护等功能。整体结构没有采用复杂的非标定制零件，80%以上的结构件均采用标准铝型材、标准板材、标准传动件搭建，加工成本低，组装调试难度小，适合线缆生产厂家、质检机构、第三方实验室根据自身需求进行组装调整，也可作为自动化类教学设备的实训案例，帮助学习者理解曲柄滑块机构的实际应用、往复运动机构的设计要点。
