小型框架式2吨液压压力加工设备

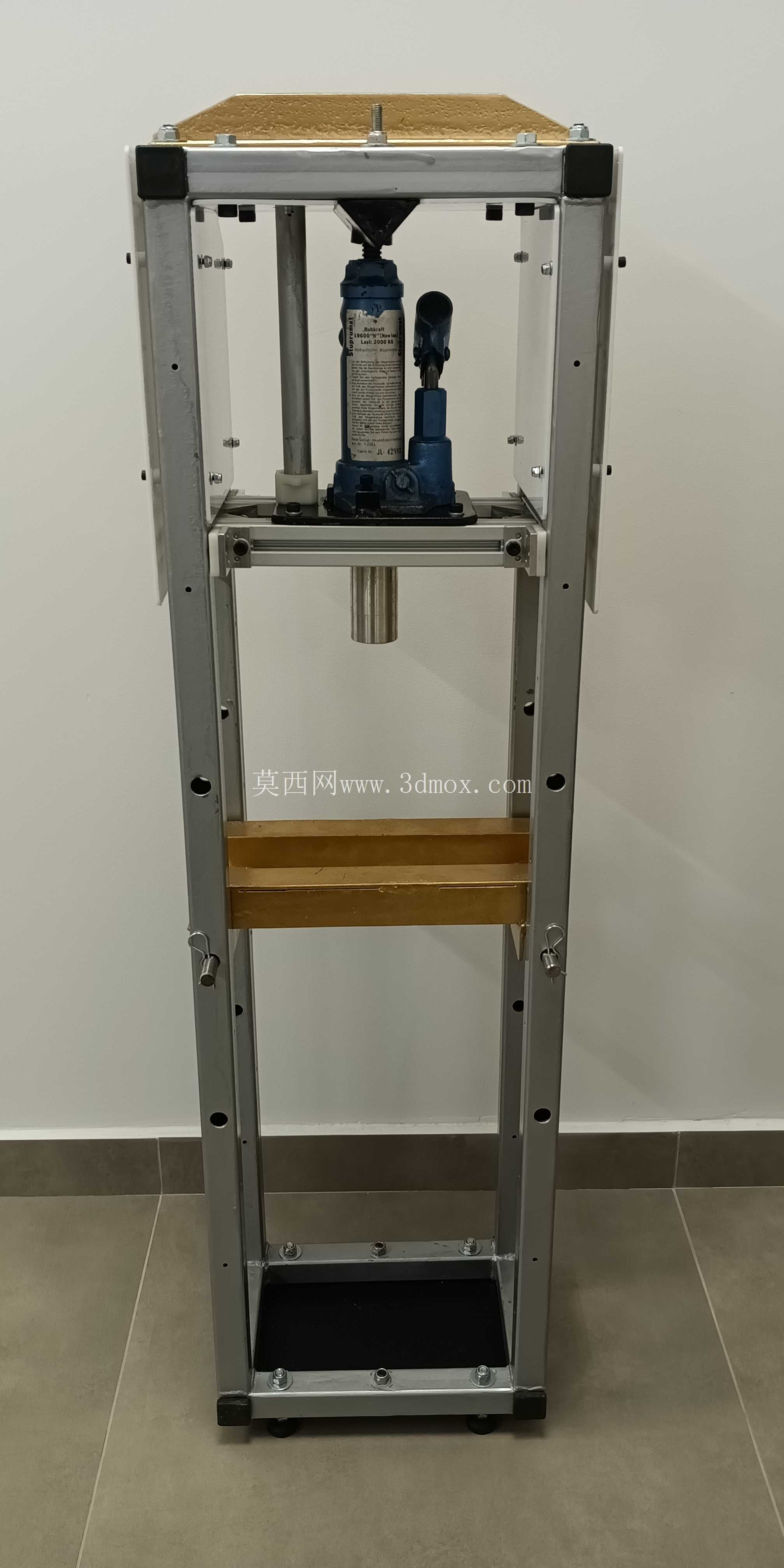

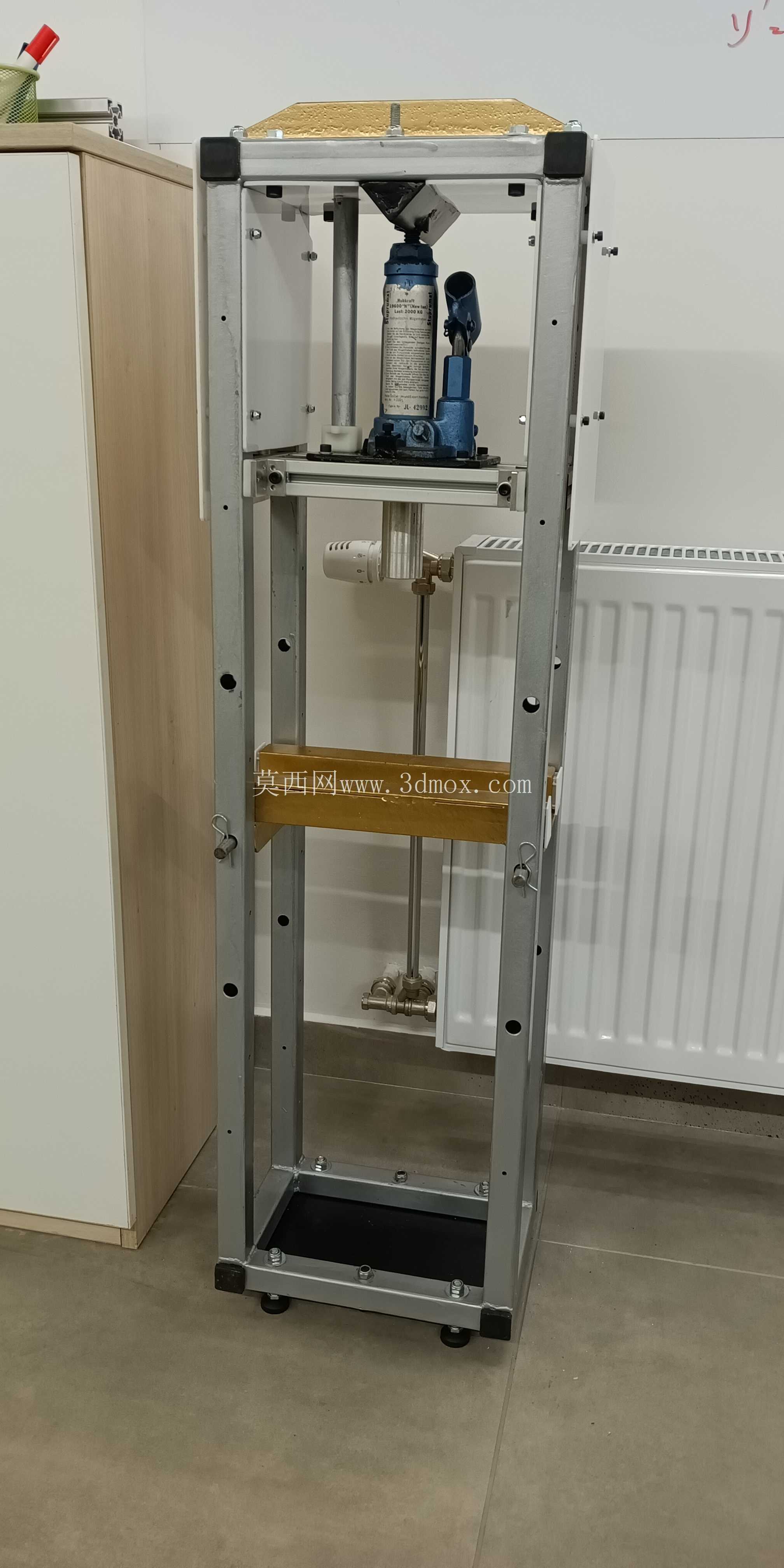

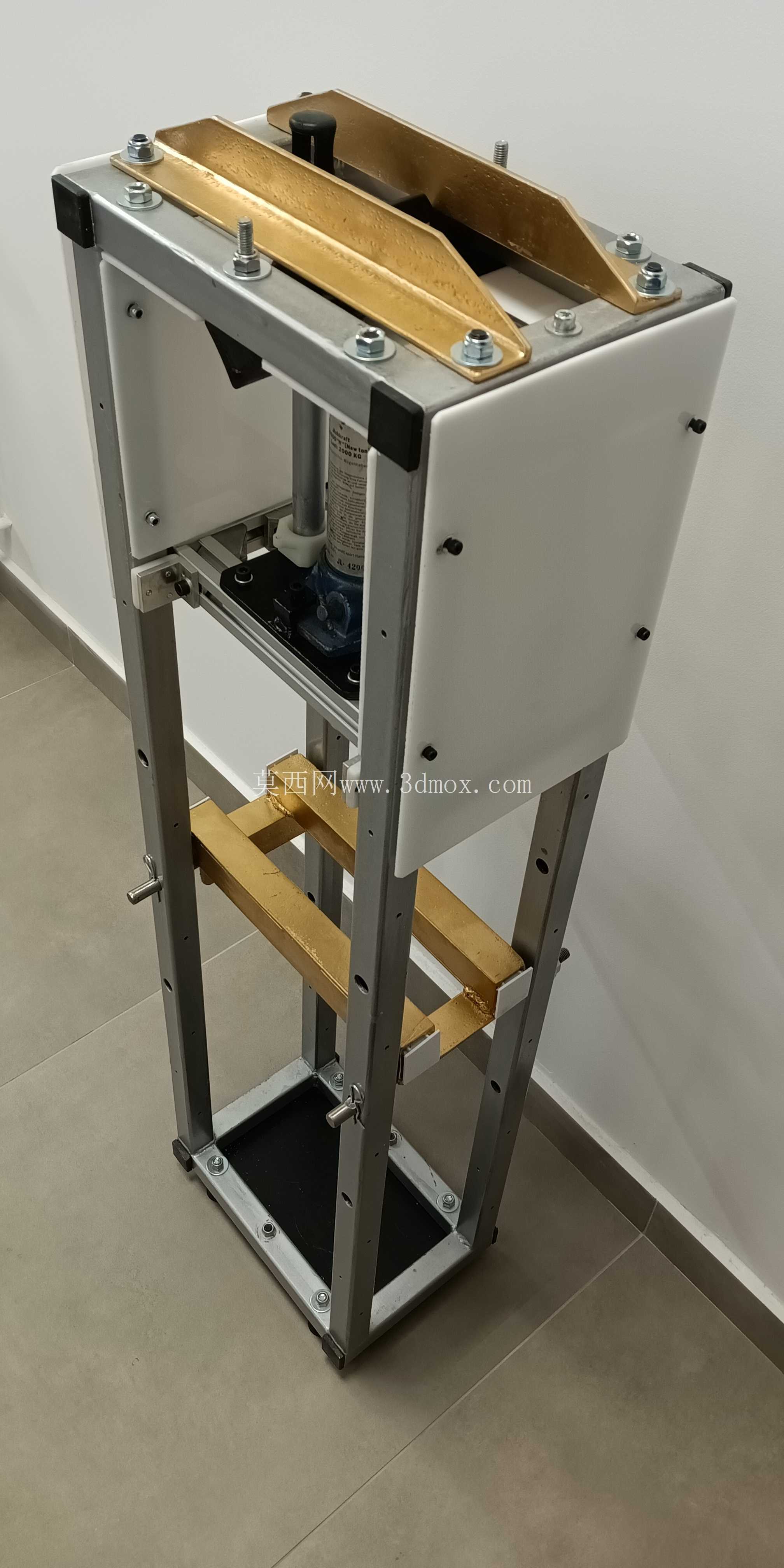

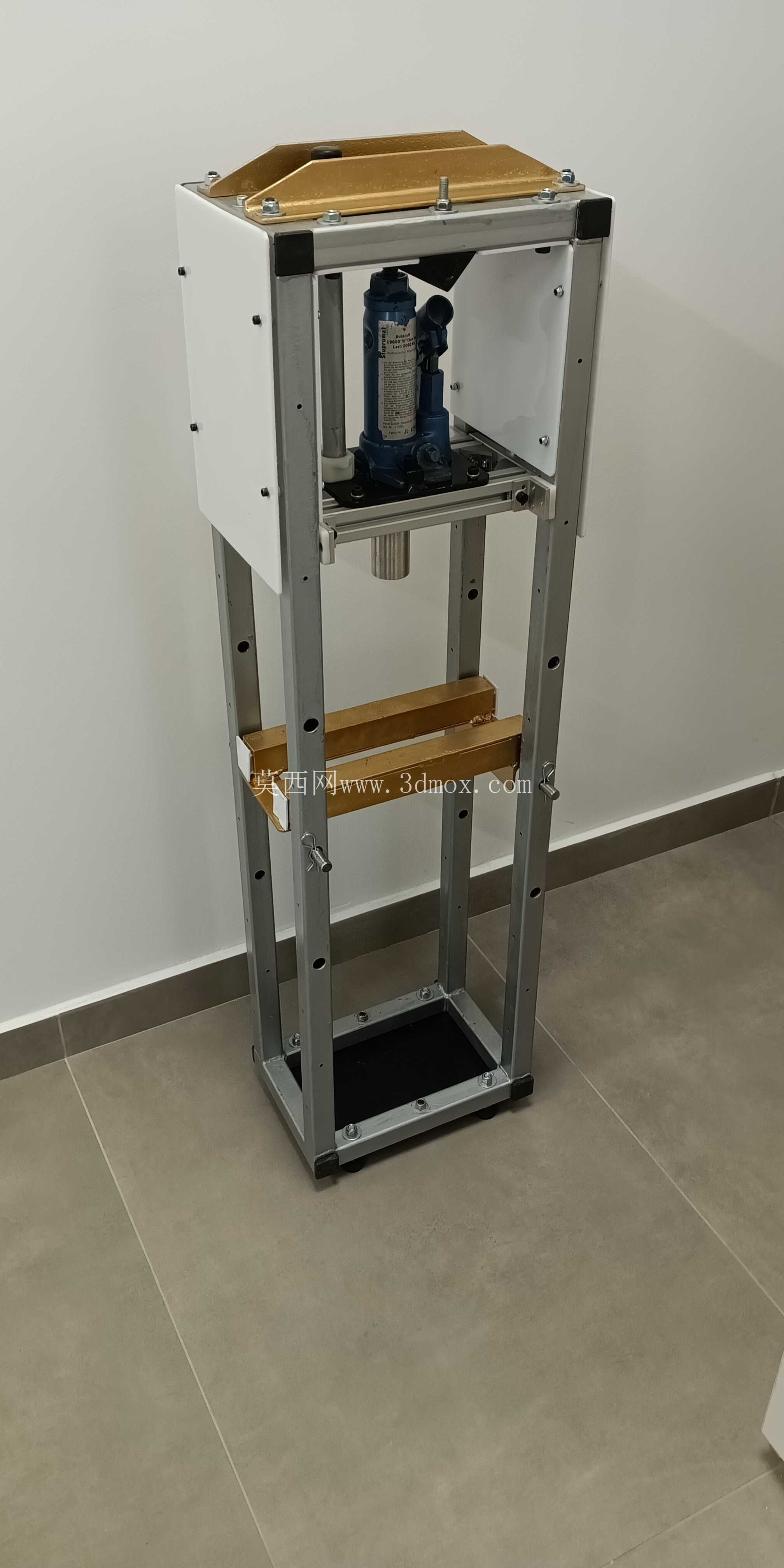

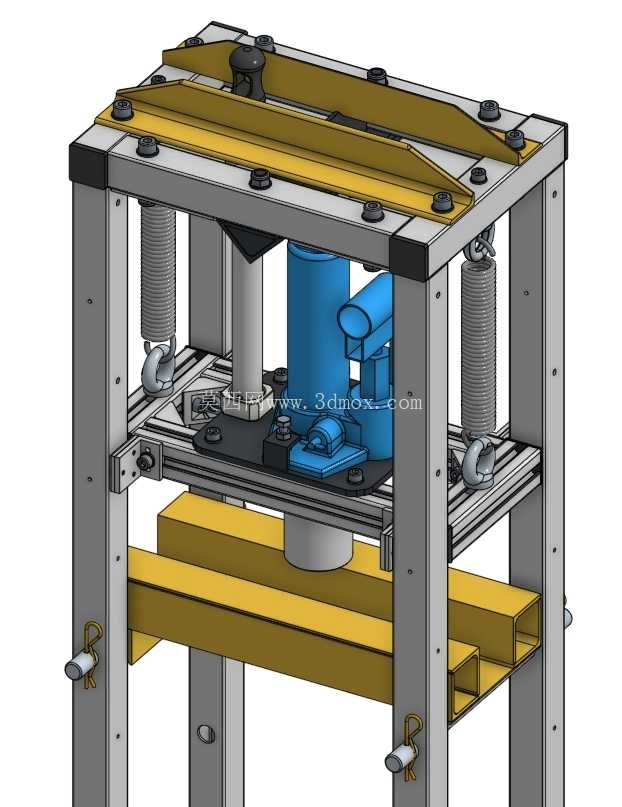

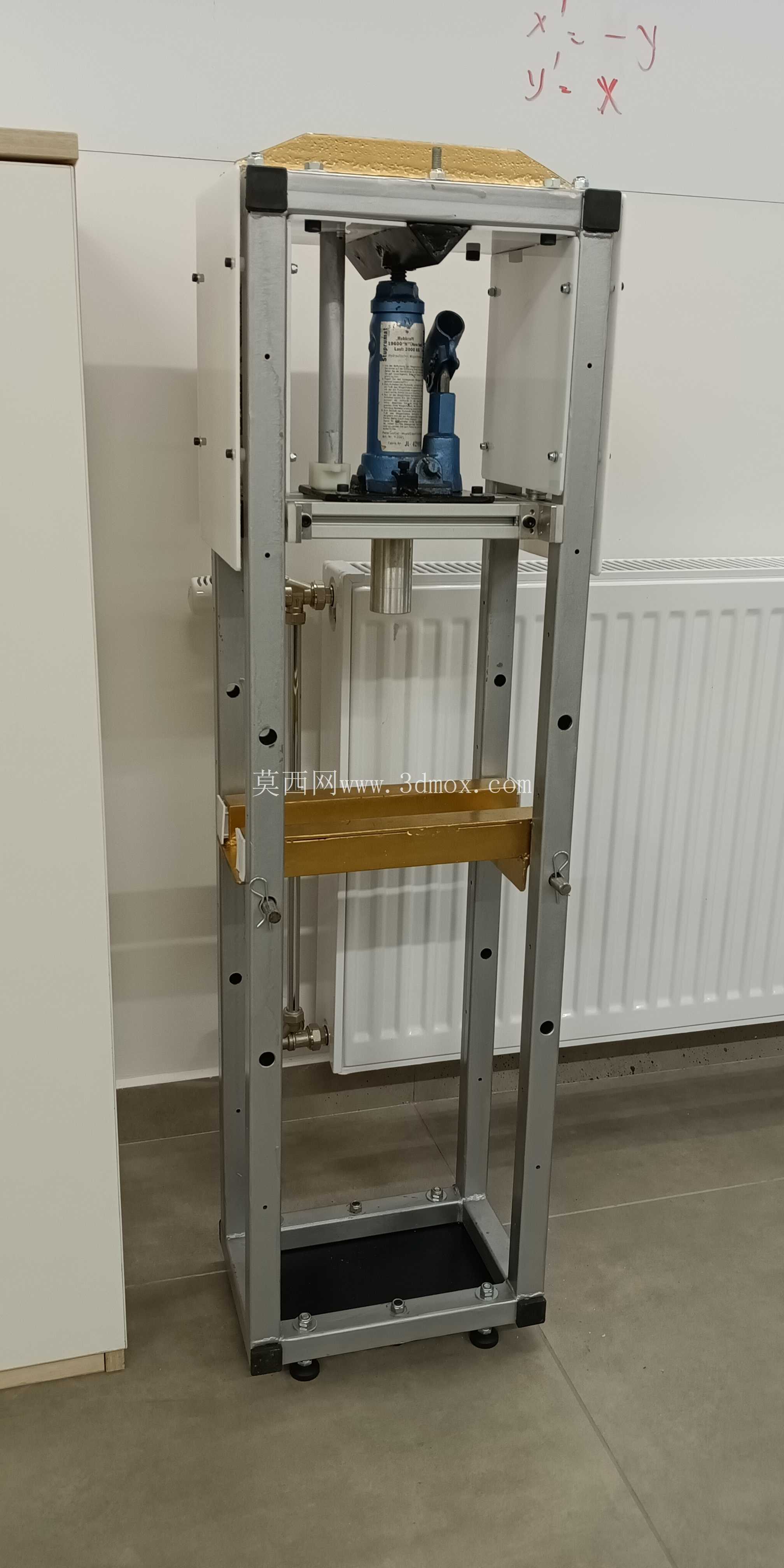

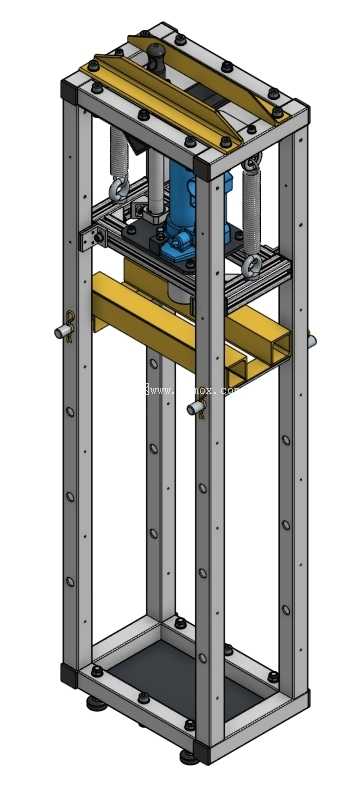

　　这套小型液压施压设备的核心执行单元采用成熟的2吨级液压汽车千斤顶结构，搭配标准化矩形管组焊的框架式承载机身，主要面向小型机加工车间、五金维修站点、个人工坊的小吨位压装、校直、简易成型作业场景，可覆盖轴承压装、小型钣金件校形、薄金属件冲裁、小尺寸零件铆接等常见工序需求，填补了手动压杆压力机施力不稳定、大型液压压机占地大成本高的场景空白。从结构设计逻辑来看，整机采用四柱式导向结合矩形管框架的承载方案，四根立式导向柱搭配上下两组线性复位弹簧，保证压头下行过程中始终保持垂直姿态，避免偏载导致的施力偏移、工件压废问题；上下承载横梁均采用加厚矩形管拼焊结构，上横梁预留千斤顶安装定位孔位，下工作台面预留多组T型槽安装位，可根据加工需求更换不同的压头、定位工装，适配不同外形尺寸的工件装夹需求。

　　设备的安装边界适配常规小型工位的摆放要求，整体占地面积不足0.5平方米，无需额外浇筑地基，放置在常规承重工作台面即可使用，机身底部预留的固定孔位可在需要大吨位施压时通过膨胀螺栓与工作台面锁固，避免施压过程中机身移位。设计过程中充分考虑了手动操作的人机工程需求，千斤顶的操作摇臂预留位置距离工作台面高度适配成年人员站立操作的舒适区间，复位弹簧的刚度经过匹配调校，压头完成施压卸荷后可自动回弹至初始高位，无需手动提拉复位，减少重复操作的体力消耗。机身两侧的导向柱表面做了硬化处理，降低长期往复运动的磨损量，压头与千斤顶活塞杆的连接采用快拆式结构，可根据作业需求更换平压头、V型压头、冲孔头等不同功能端头，拓展设备的适用范围。

　　从实际使用的工况适配来看，这套设备的施力行程覆盖常见小型零件的压装需求，最大开口高度可容纳高度200mm以内的工件，压头下行行程满足多数轴承、衬套的压装深度要求，框架的侧向开口设计方便长条状工件的穿入摆放，可完成长轴类零件的局部校直作业，无需额外配置大型长行程校直设备。结构上所有受力连接点均采用螺栓锁固而非满焊连接，既方便后期易损件的更换维护，也可在框架局部出现变形时单独更换对应管材构件，降低长期使用的维护成本；导向部位预留了润滑脂注油孔，定期加注润滑脂即可保证导向运动的顺畅性，避免卡滞导致的施力不均问题。

　　不同于工业级大型液压压机的复杂液压站配置，这套设备采用集成式手动液压千斤顶作为动力源，无需外接电源、液压管路，不存在液压油泄漏污染工位的问题，移动摆放不受供电点位限制，可灵活转移到不同作业点位使用，对于没有固定生产工位的维修场景、户外临时作业场景的适配性更强。框架的选材上充分考虑了2吨额定载荷下的结构强度冗余，所有矩形管构件的壁厚选型经过受力校核，满载荷工况下框架的变形量控制在千分之一以内，保证施压过程中工件的受力精度，避免因框架变形导致的压装同轴度偏差问题。
