车间小型手动手扳压力机结构设计

这款手动手扳压机的结构设计，完全围绕小型机加工车间的零散压制需求展开，没有冗余的功能堆砌，每一处结构都对应实际工位的操作痛点。从应用场景来看，它主要适配装配工位的小过盈量压装、薄钣金件的简易铆接、线束端子的压接、小尺寸塑料件的冲切修边，以及维修工位的小型轴承、衬套压装作业，不需要外接气源或电源，可直接放置在钳工台、装配流水线旁的辅助台面上使用，对于没有集中供气的小型维修车间、实训教学场地也能完全适配。

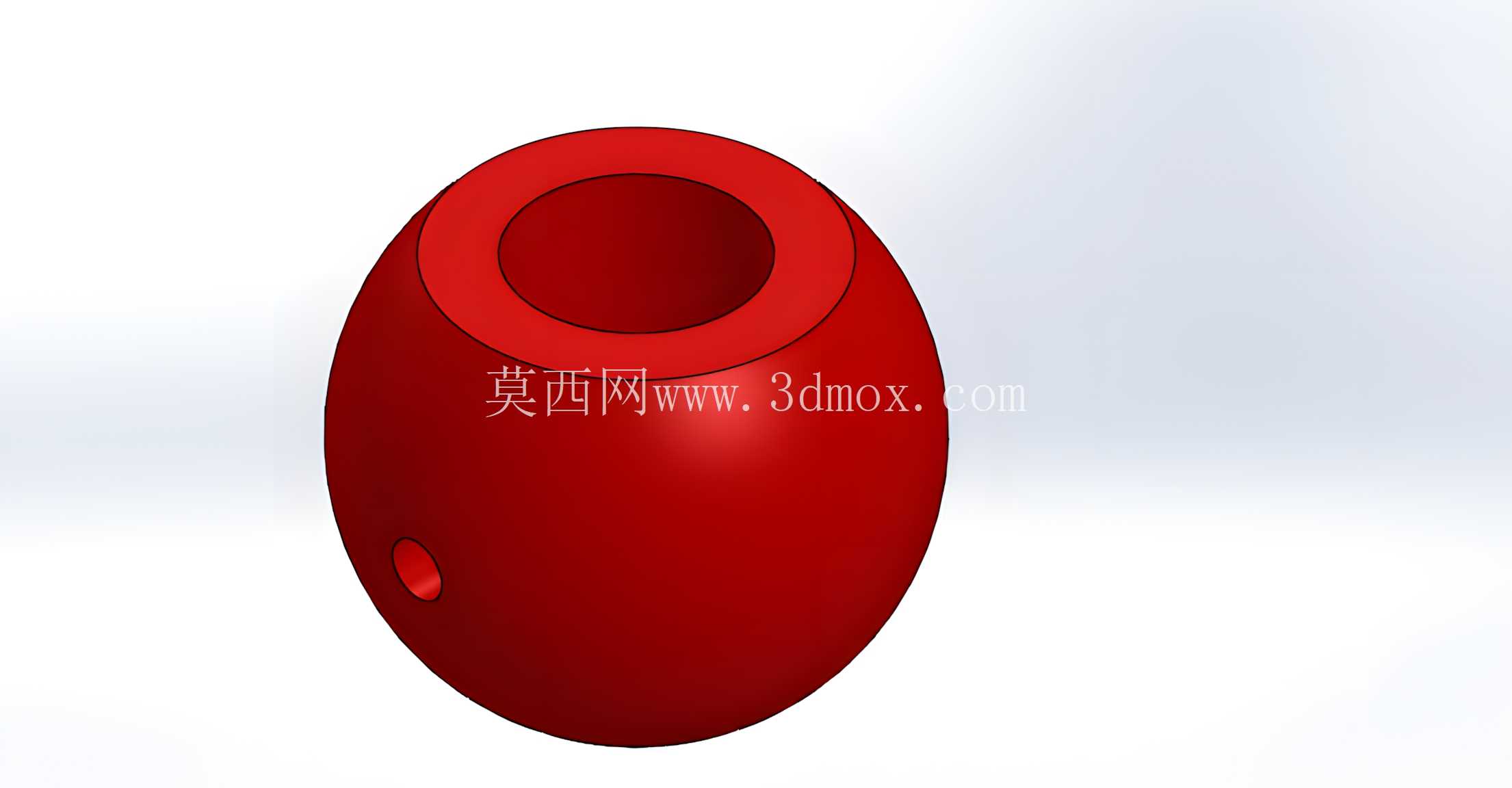

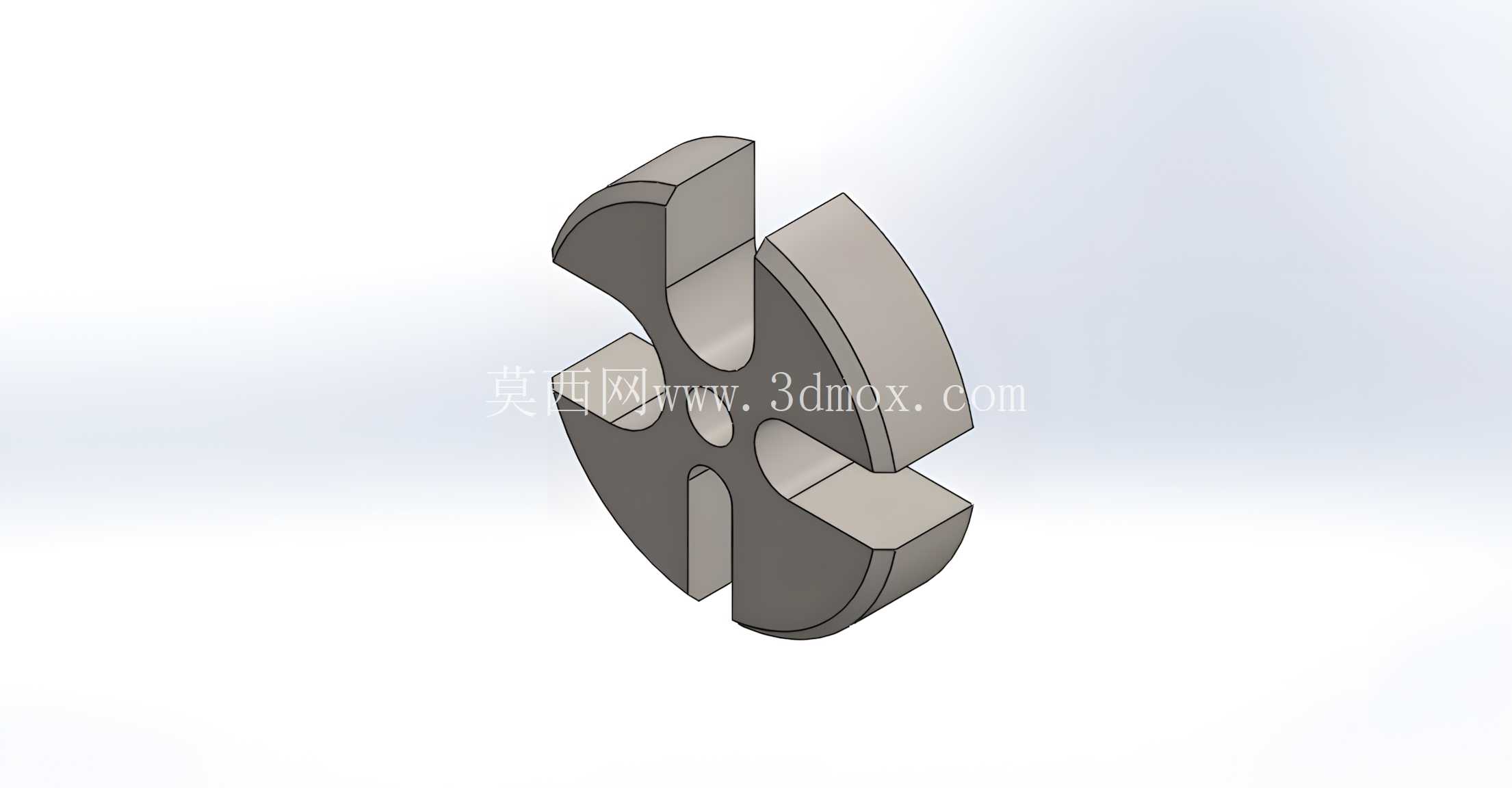

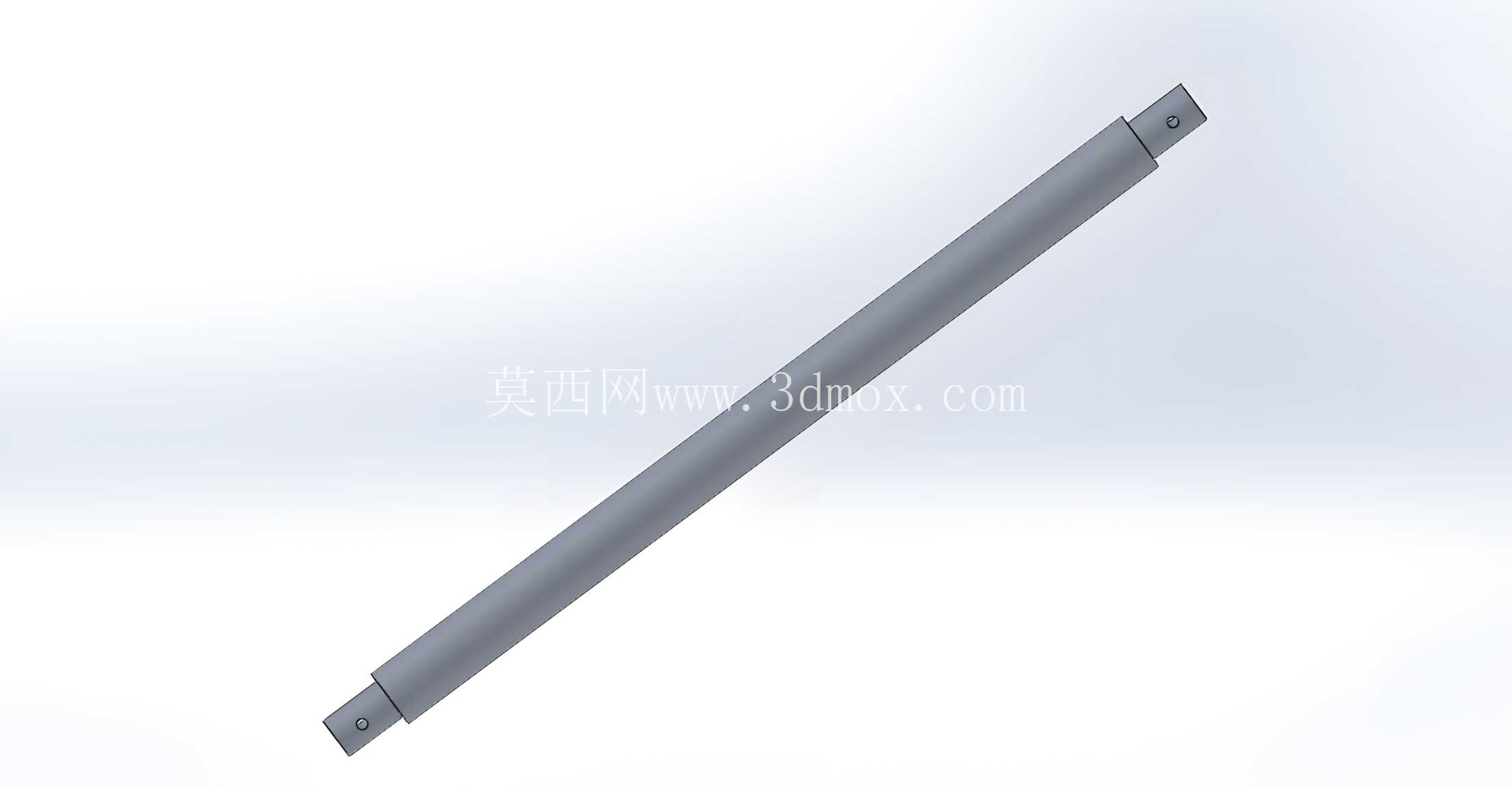

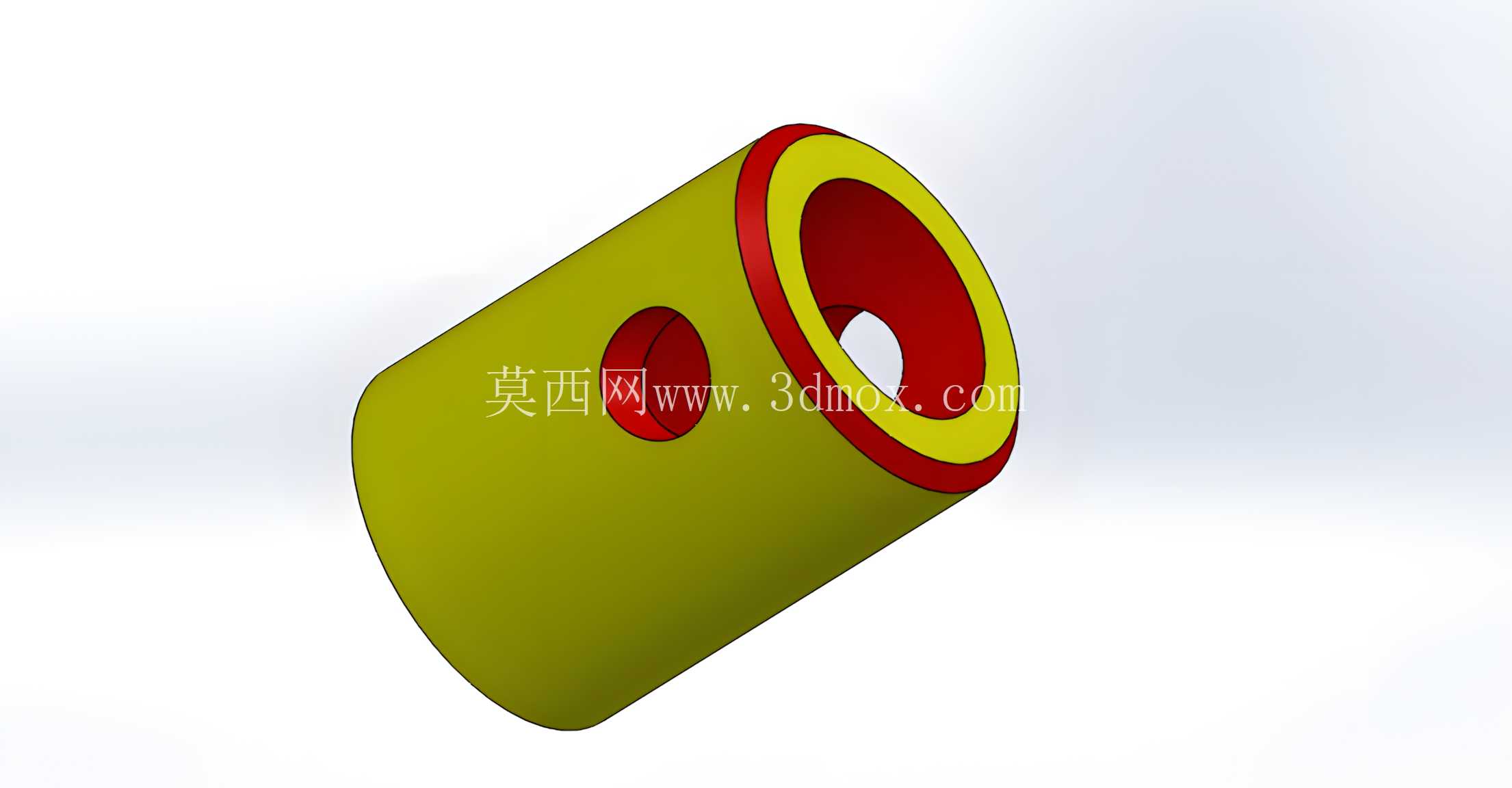

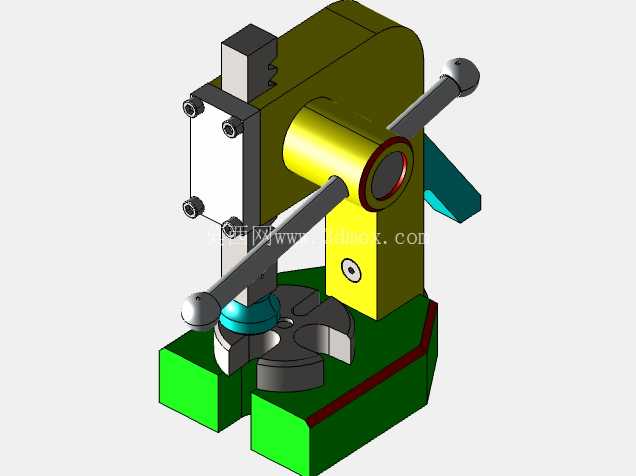

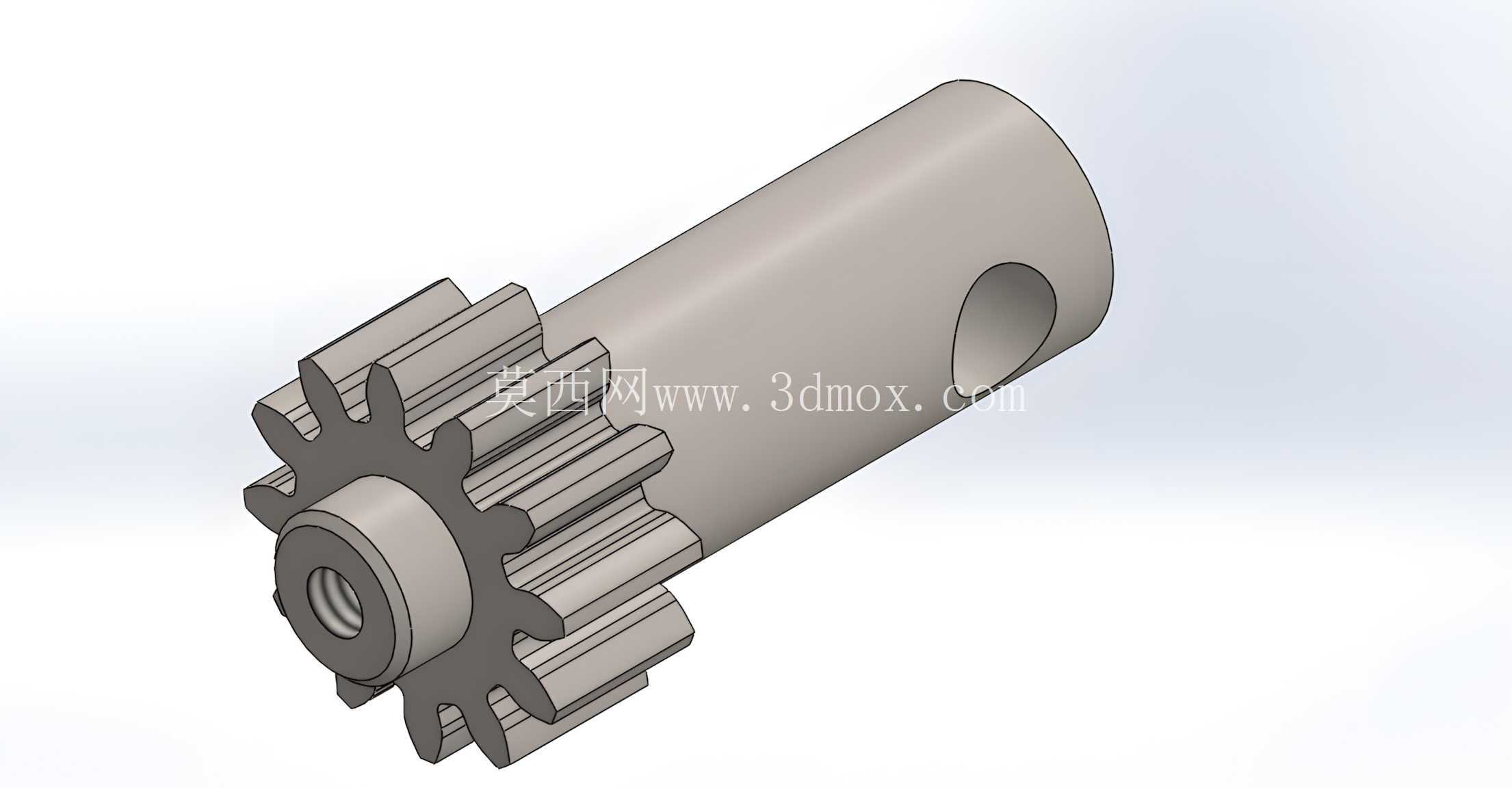

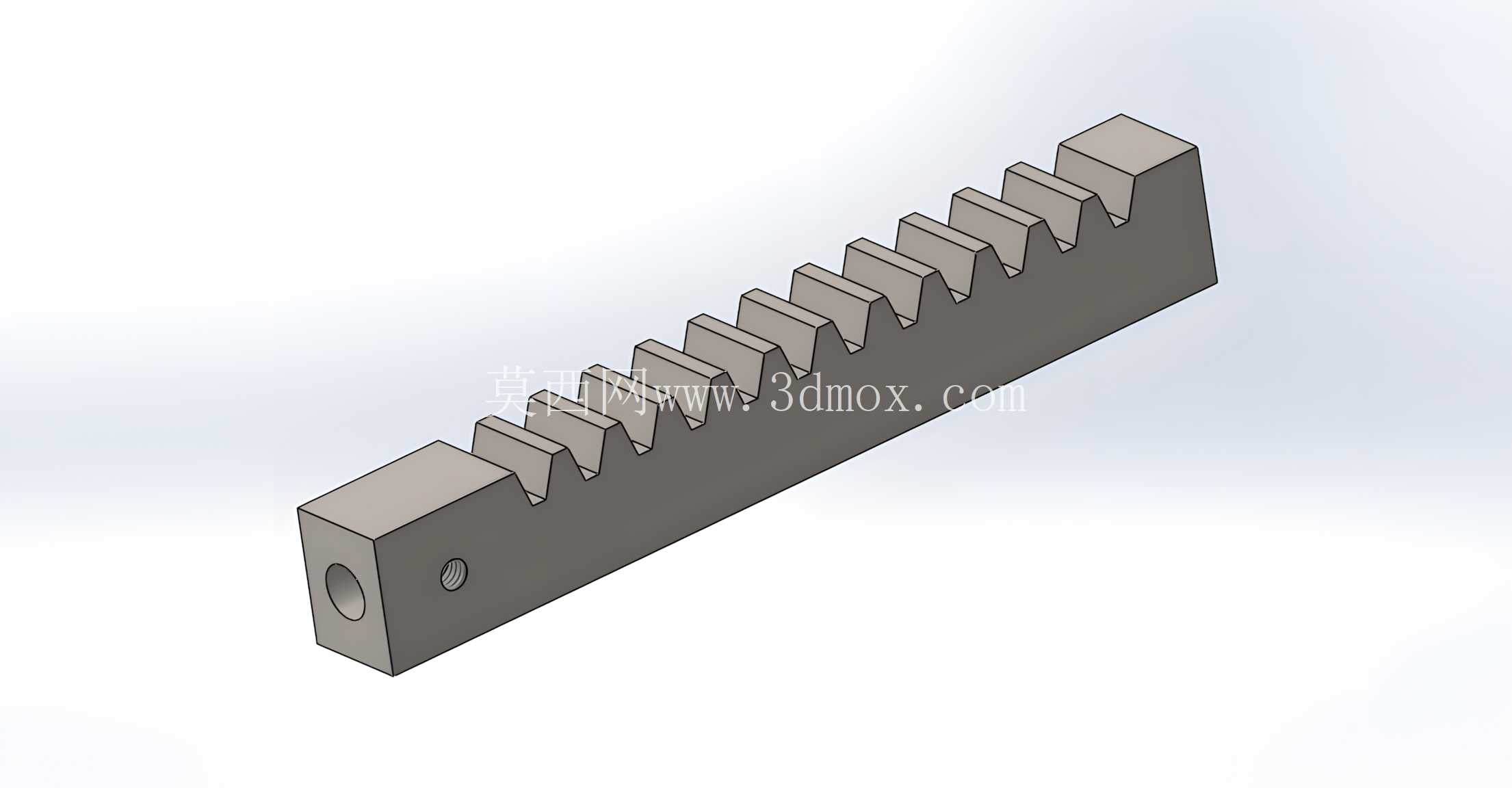

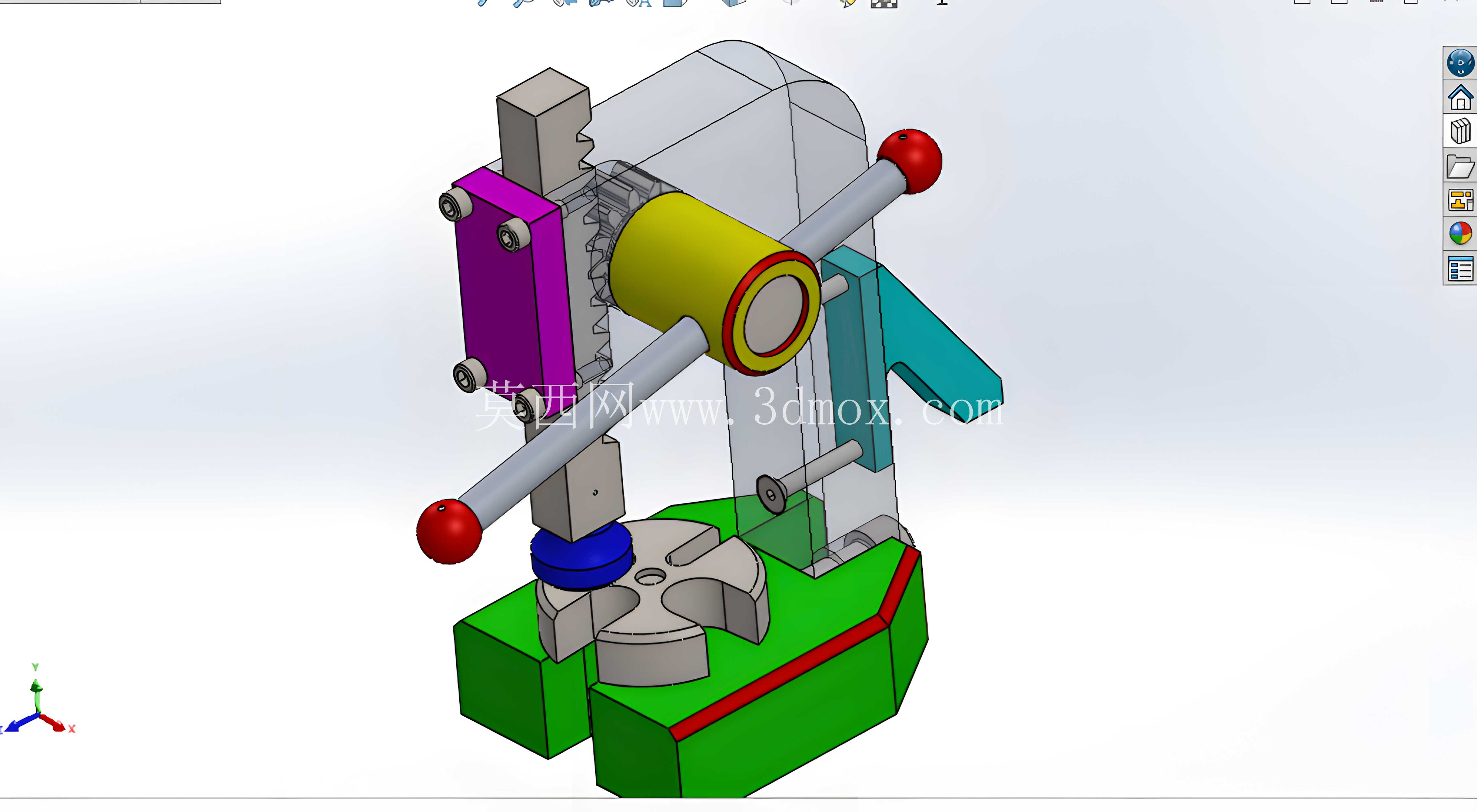

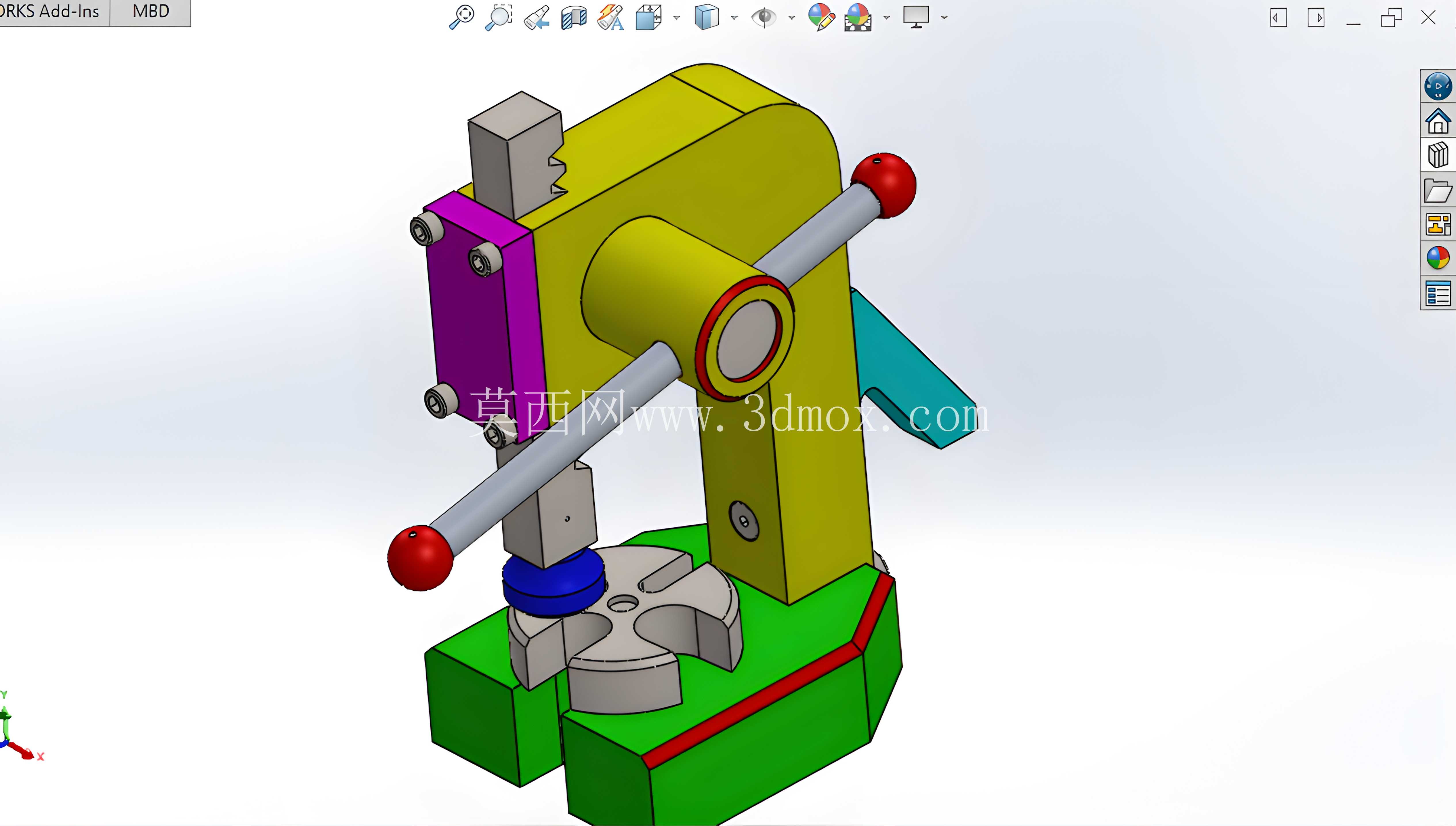

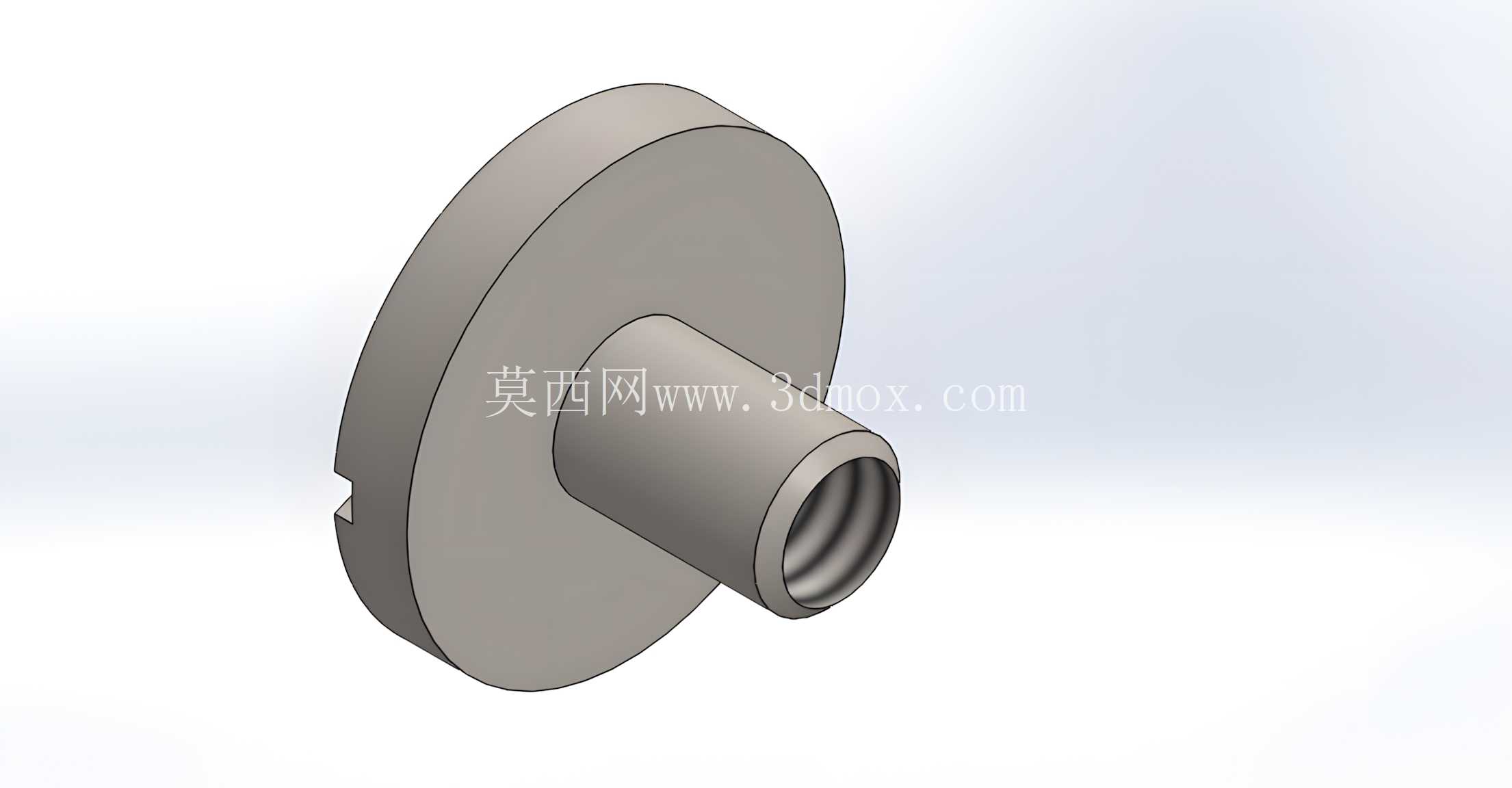

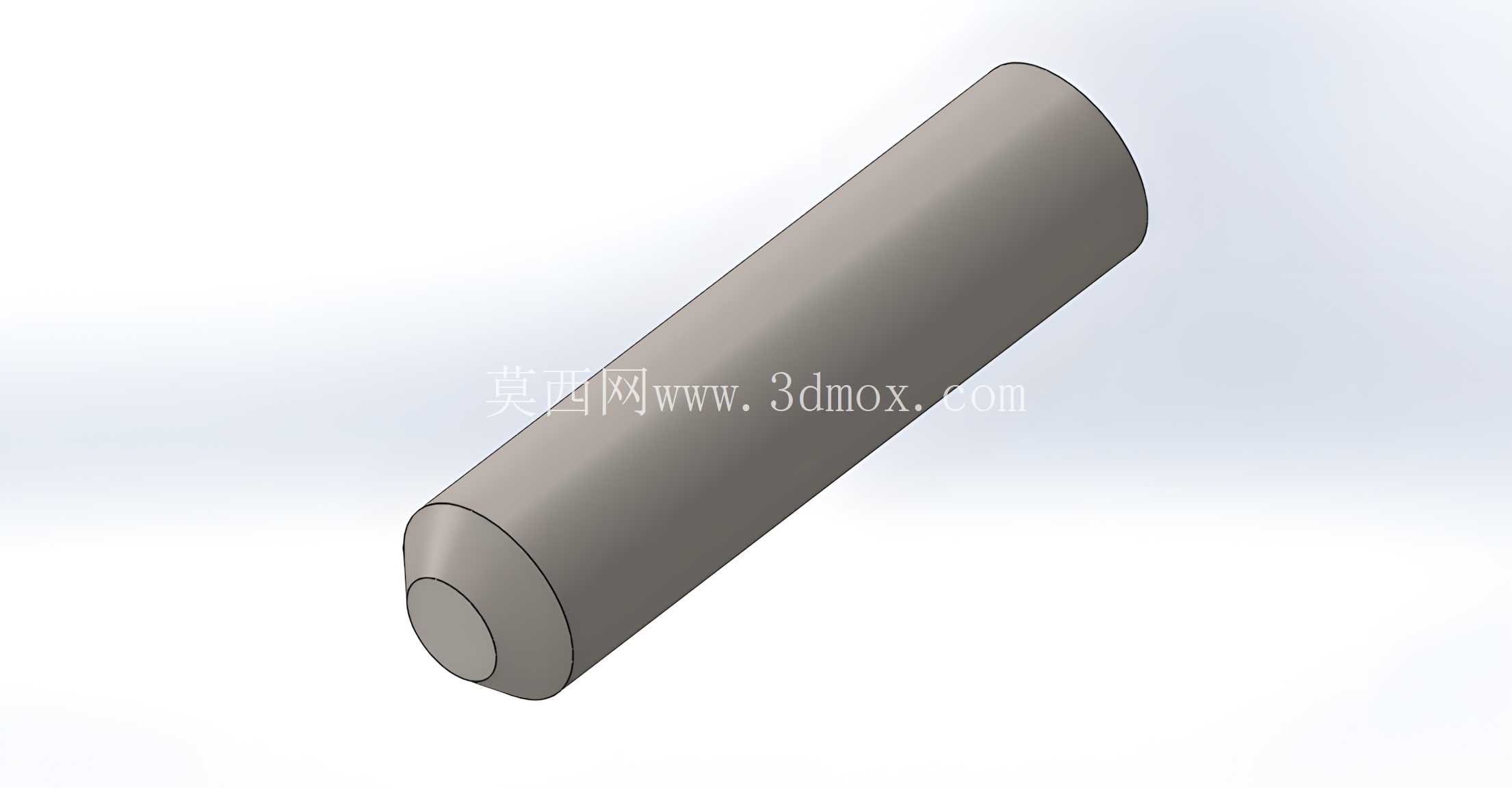

从功能实现逻辑来看，设备采用齿轮齿条传动结构来传递手扳的作用力，摇臂两端设置的握持球头，适配操作人员双手施力的操作习惯，长力臂的设计可以放大输入扭矩，通过齿轮齿条的传动比转换，最终在滑枕端部输出足够的压制力，滑枕的运动方向保持垂直向下，配合底座上的多工位定位工装，可以快速切换不同的压制工位，适配不同外形的待加工零件。滑枕与机架之间设置了导向衬套，保证滑枕往复运动的直线度，避免压装过程中出现偏载，导致零件压装歪斜或者工装损坏。

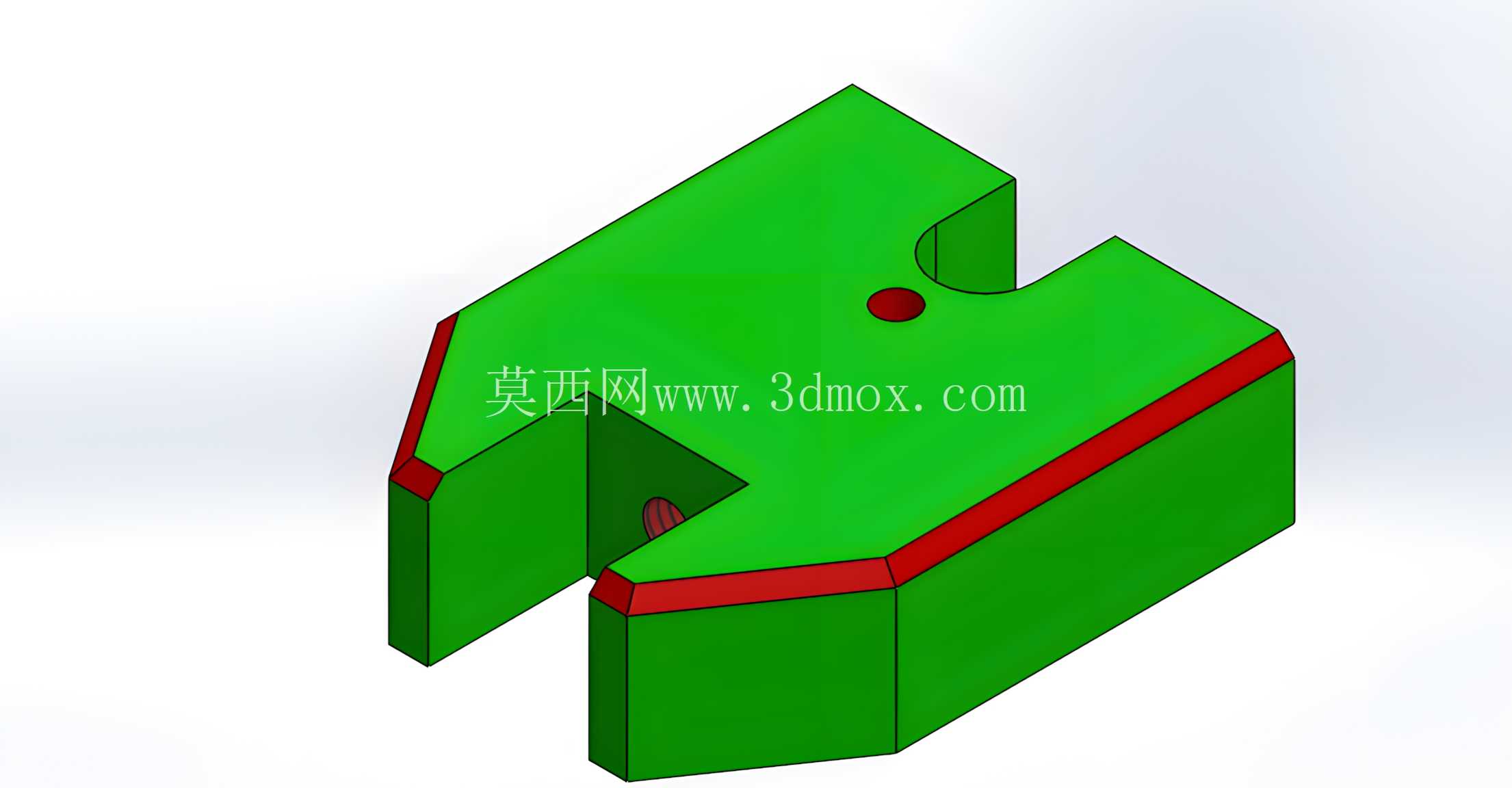

设计过程中优先考虑了操作的便捷性，机架的整体高度控制在操作人员坐姿操作的舒适区间，摇臂的转动范围避开了操作人员的身体干涉区域，侧面设置的操作手柄可以快速调整滑枕的初始位置，在空行程阶段可以快速抬起滑枕，减少无效操作行程，提升单件作业的效率。底座采用大面接触的支撑结构，保证设备放置在台面上的稳定性，压制过程中不会出现侧翻或者滑移，底座上的T型槽结构可以适配不同的定制工装，满足不同零件的定位需求，不需要额外制作转接板，降低了工装适配的成本。

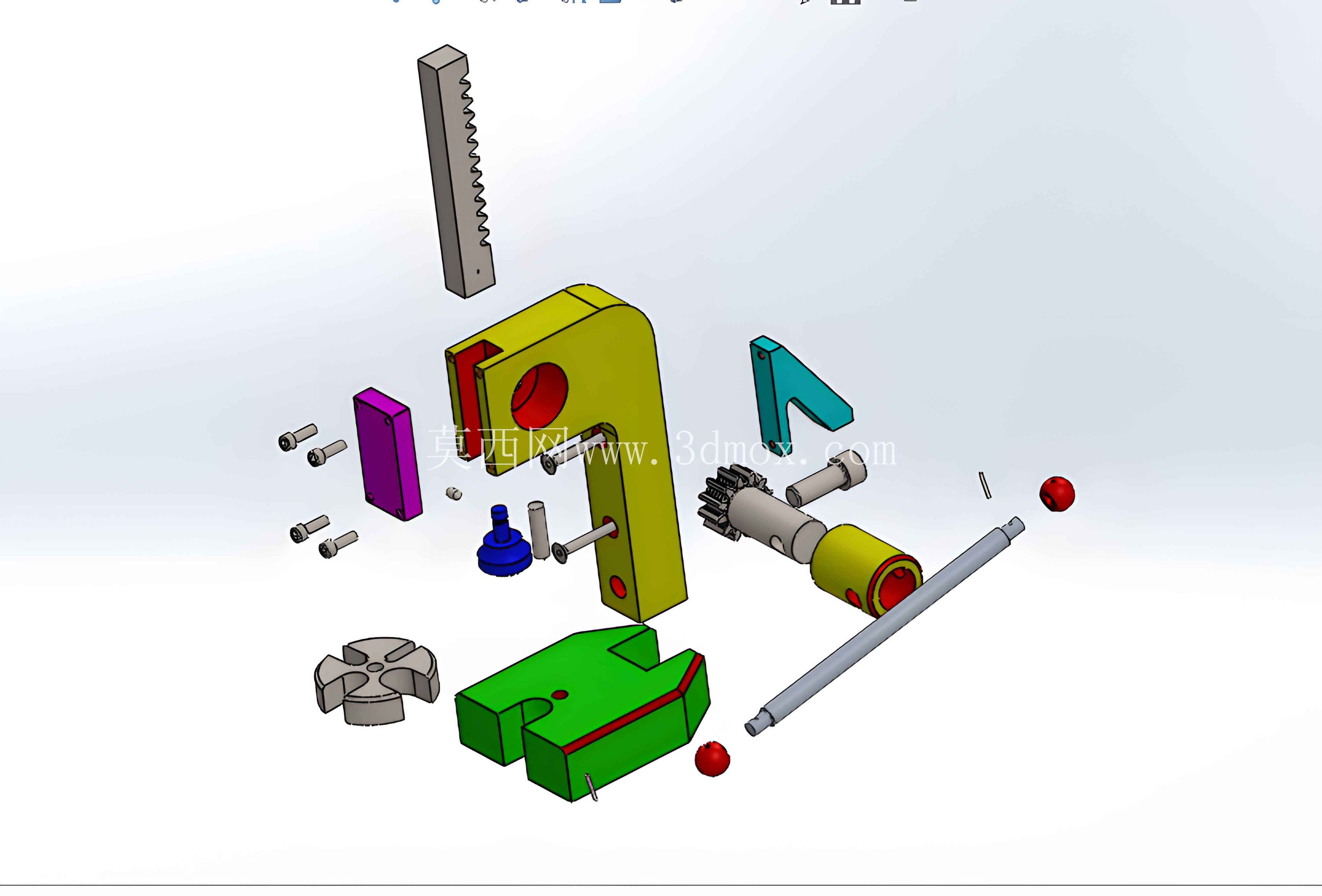

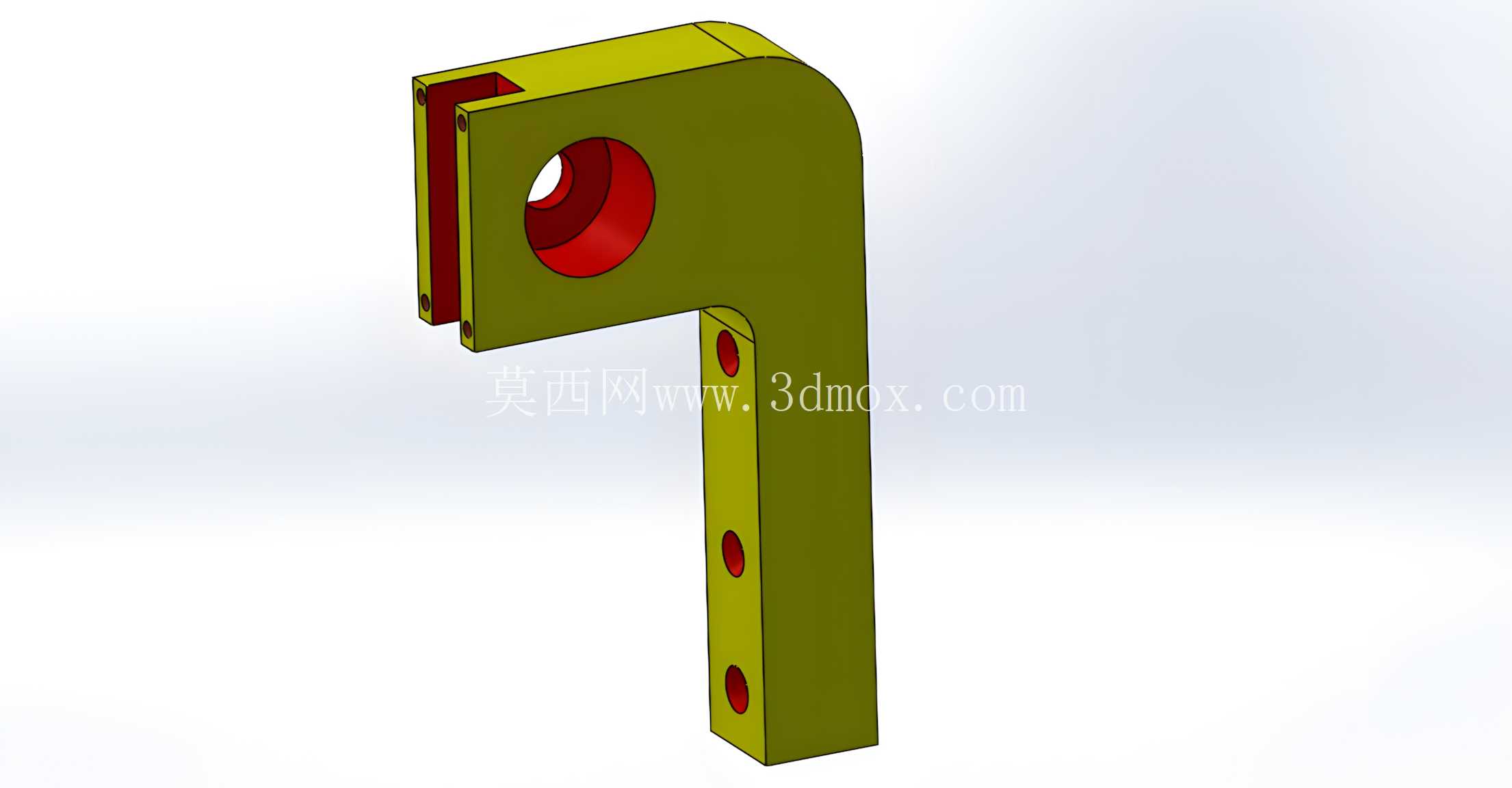

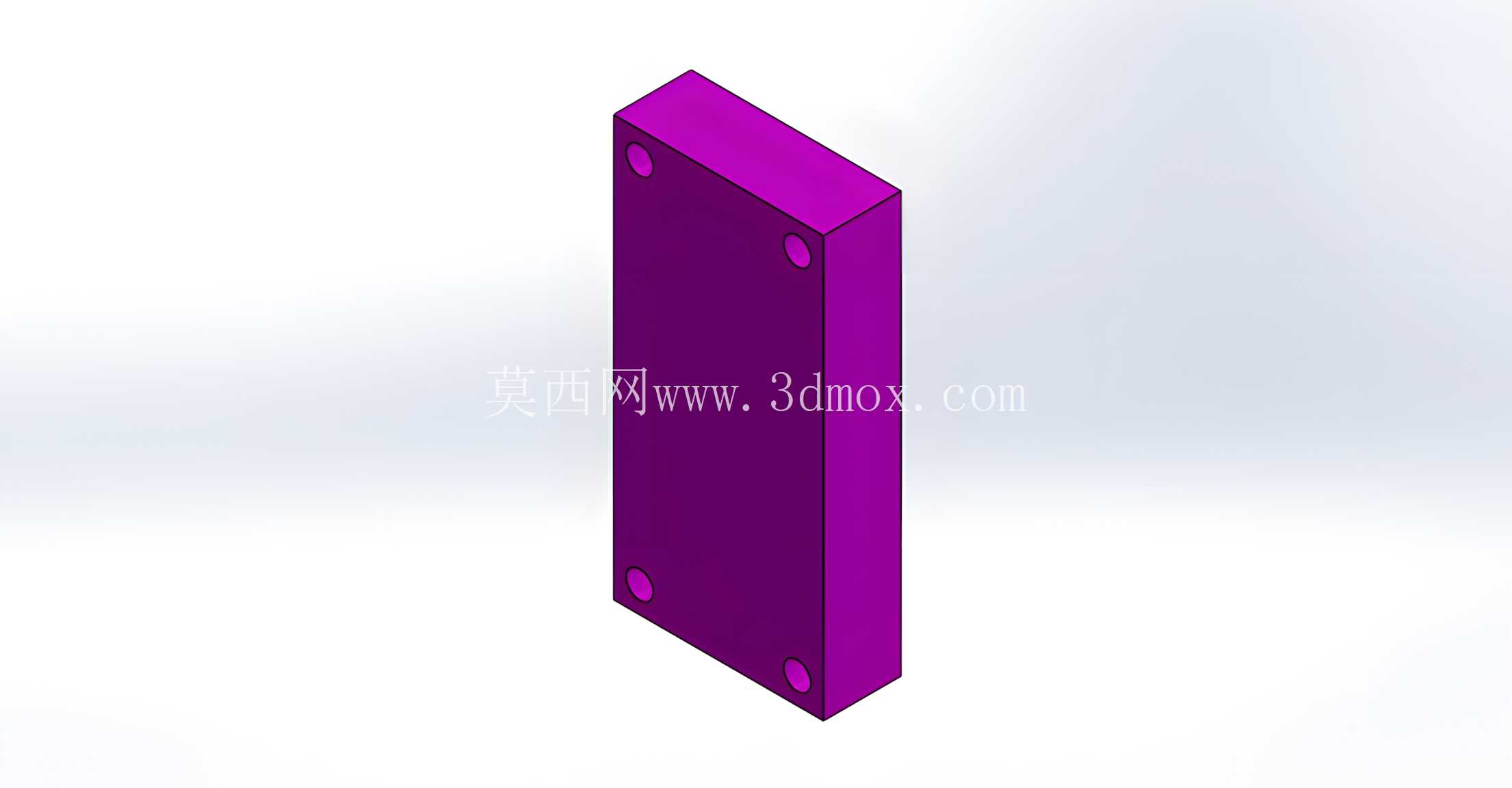

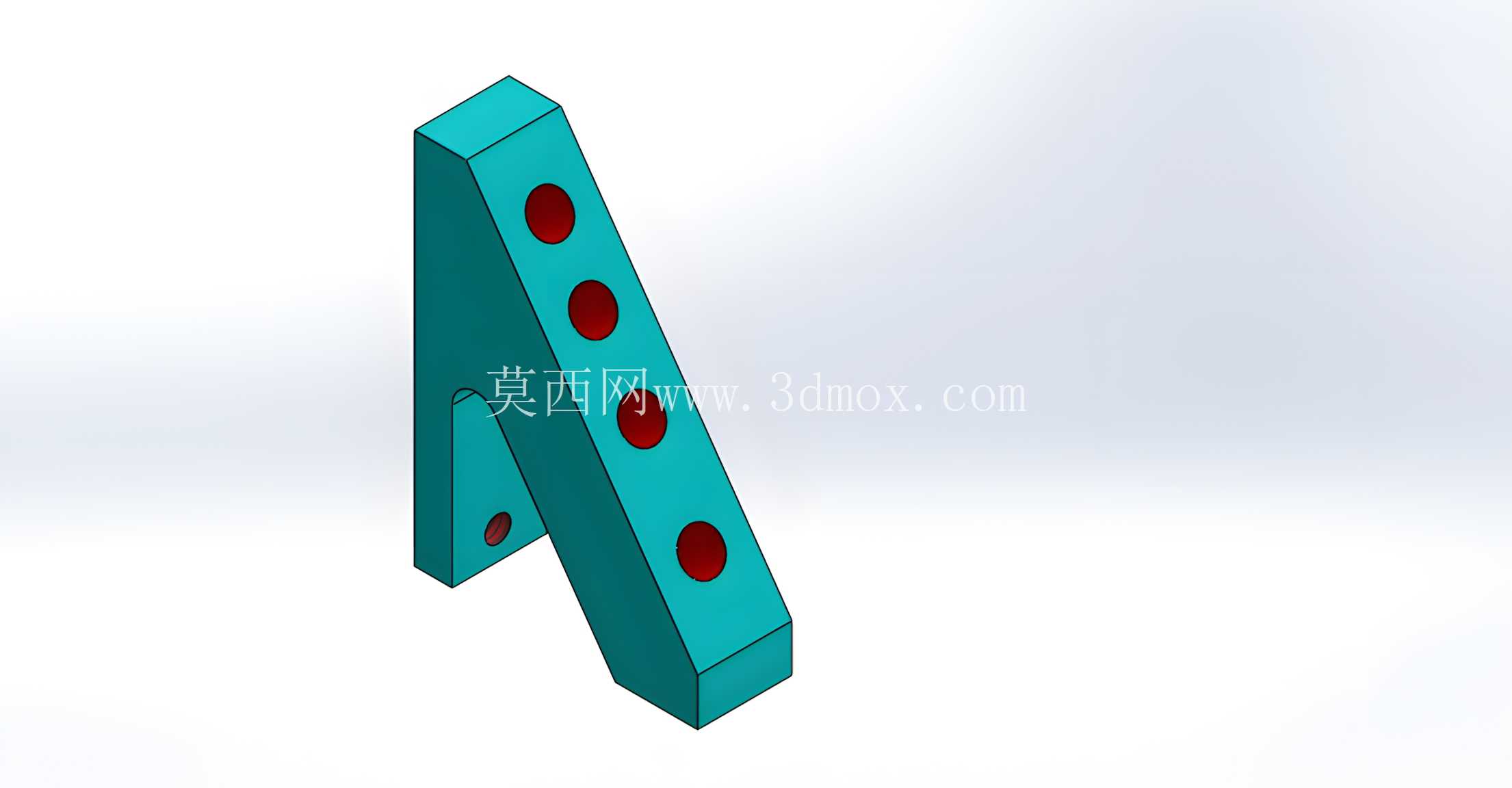

从安装边界来看，设备的底座占地面积较小，不需要打膨胀螺丝固定在地面上，仅依靠自身重量即可保持稳定，整体重量控制在单人可搬运的范围内，方便根据生产需求在不同工位之间转移。机架的主体结构采用分体式装配设计，立柱、底座、齿轮安装座之间通过紧固件连接，后期如果出现导向衬套磨损、齿轮齿面磨损的情况，可以单独拆卸更换易损件，不需要整体报废设备，降低了长期使用的维护成本。

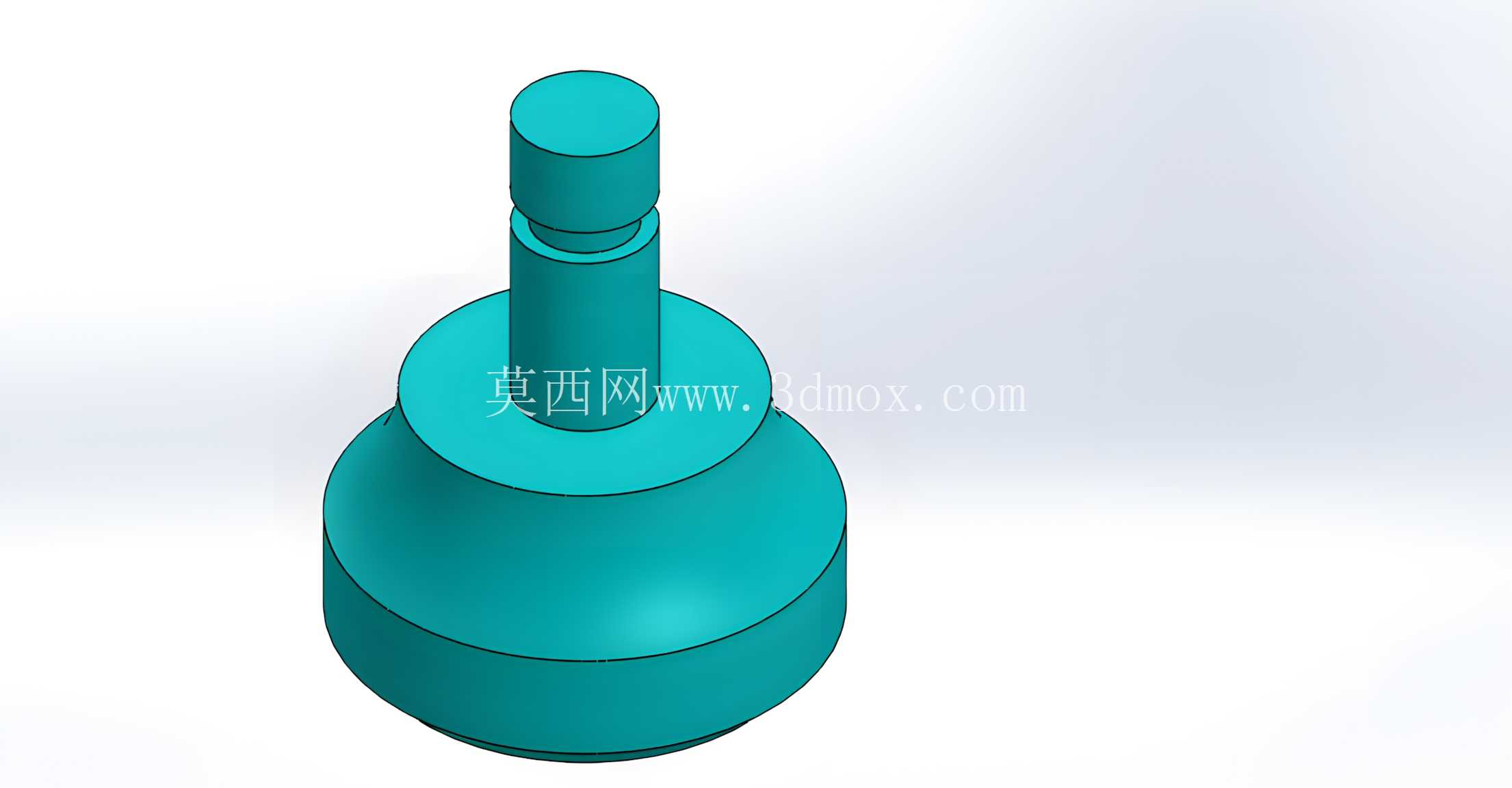

在结构细节处理上，所有的运动副都预留了润滑脂加注的位置，定期加注润滑脂即可降低运动部件的磨损，延长设备的使用寿命。滑枕的下端面设置了标准的工装安装接口，可以更换不同的压头，适配平压、点压、仿形压等不同的压制需求，不需要对设备主体进行改造。摇臂的球头采用防滑设计，即使操作人员手上沾有少量切削液或者油污，也能稳定施力，不会出现打滑的情况。设备的所有棱角位置都做了倒钝处理，避免操作过程中划伤操作人员，符合车间设备的安全设计要求。

不同于大型冲压设备的高行程、大吨位设计，这款手扳压机的行程控制在小范围区间，刚好满足小型零件的压制需求，避免了大行程带来的操作安全隐患，操作人员可以通过手扳的力度直观控制压制力的大小，对于压装力要求不高的脆性零件、薄壁零件，可以有效避免压坏零件的情况。在实训教学场景中，这款设备的所有传动结构都外露展示，可以直观演示齿轮齿条传动、杠杆力放大、直线运动导向的机械原理，帮助学员理解手动压力设备的工作逻辑，也可以作为机械装配实训的实操设备，让学员完成设备的拆装、调整、易损件更换等实训操作。

在实际生产使用中，这类小型手动压机往往承担了大型设备不愿意做、做起来效率低的零散小任务，比如装配线上的小销钉压装、标签铆钉铆接、线束端子压合，不需要启动大型冲压设备，既节省了能耗，也提升了零散作业的效率，同时避免了大型设备操作的安全风险。设备的整体结构紧凑，没有突出的尖锐部件，放置在台面上不会占用过多的操作空间，旁边还可以放置零件盒、工装架等辅助物品，适配小型工位的布局需求。
