领带夹成型用精密层叠式注塑模具结构

这套模具结构针对小型服饰五金配件的注塑成型需求设计，核心适配领带夹这类薄壁、带精细外观面的小尺寸零件量产场景，在日用五金、服饰配件加工车间的卧式注塑机上可直接配套安装使用。整套模架采用标准层叠式方铁堆叠结构，从面板到底板的各层板件均做了等高磨平处理，合模时各层分型面的平行度公差控制在0.02mm以内，避免长期生产出现披锋、飞边问题，适配领带夹这类对边缘平整度要求高的零件成型，不会出现边缘毛刺后续人工打磨工作量大的问题。

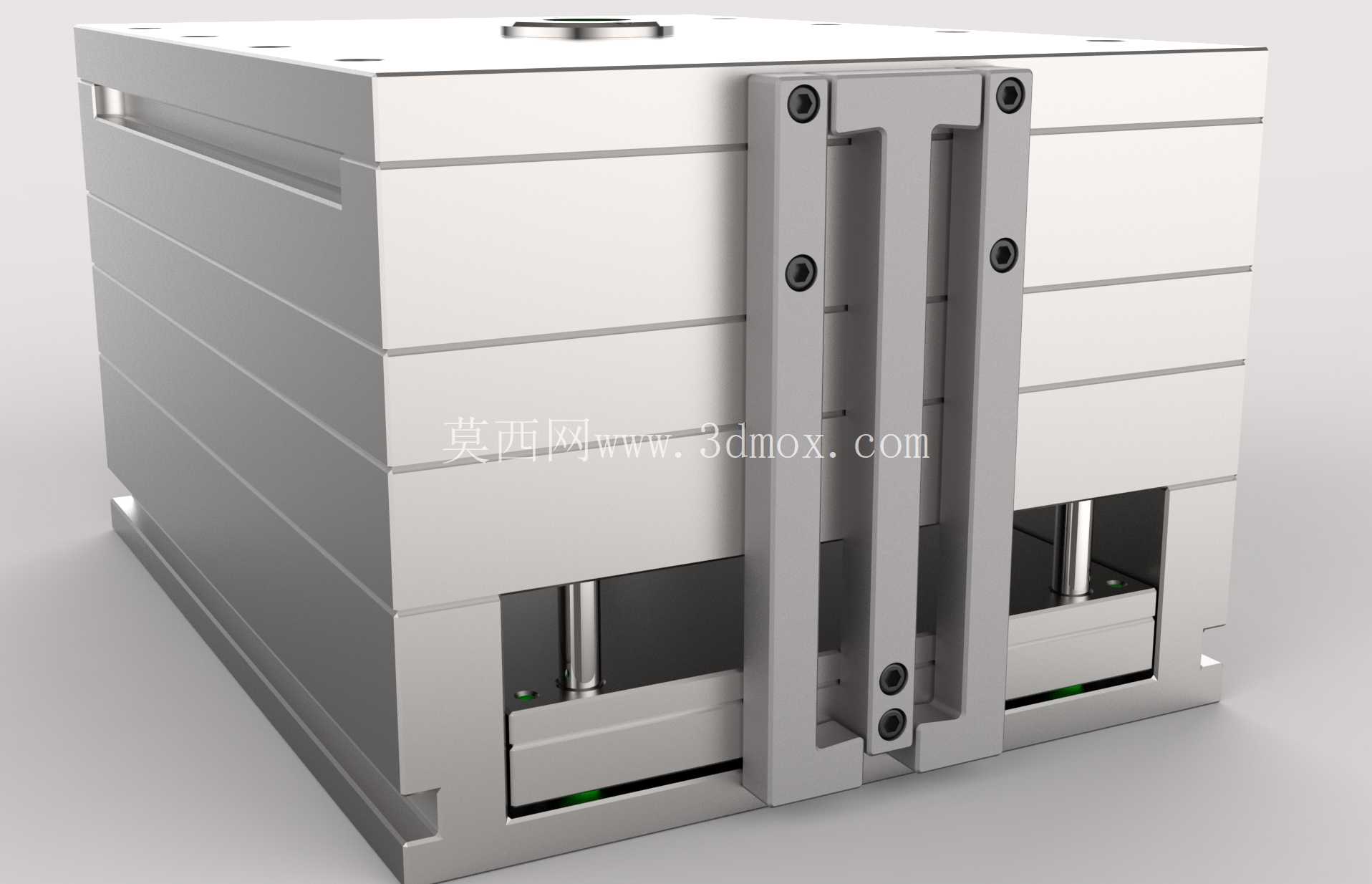

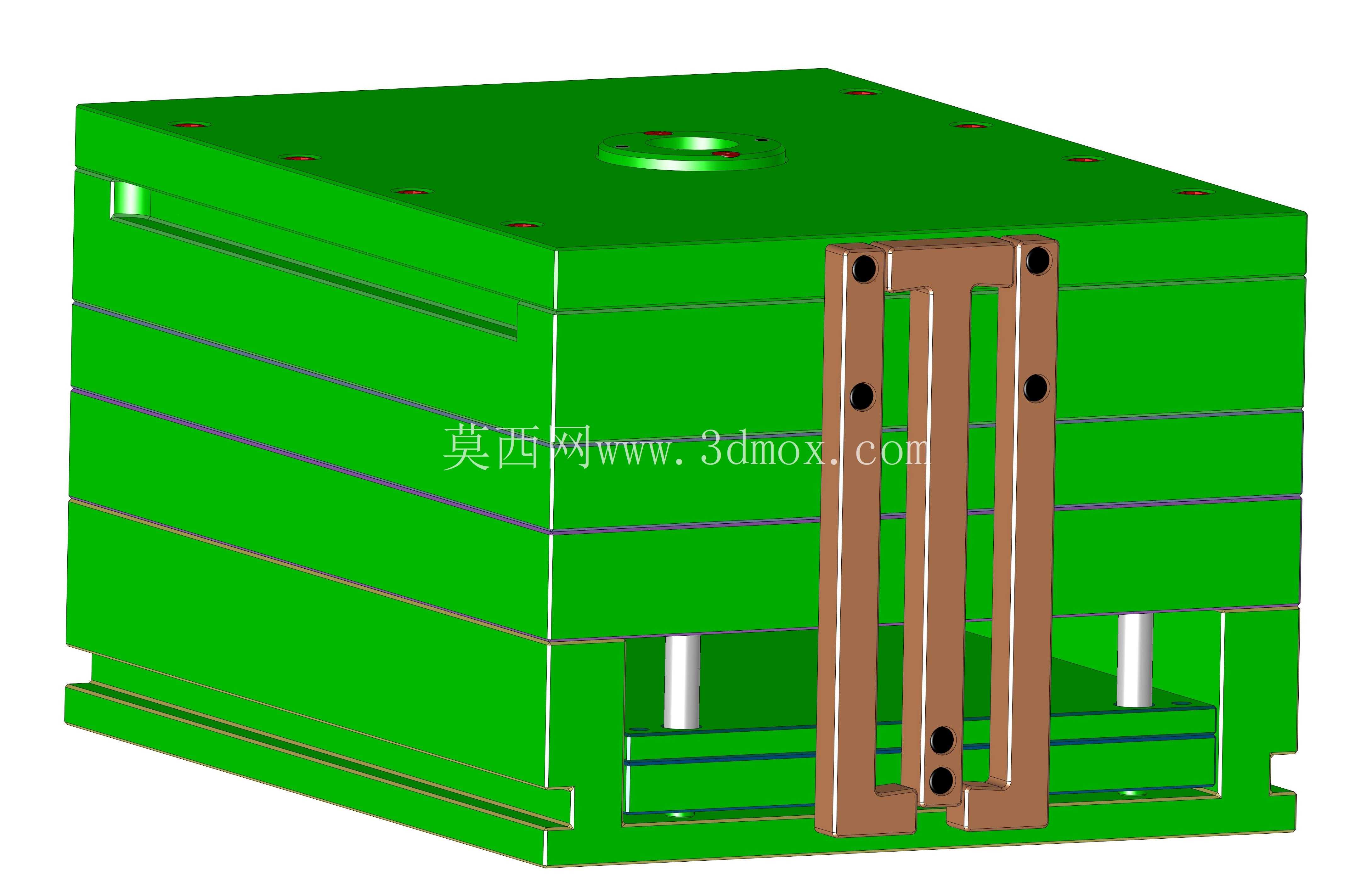

模架侧面设置的双组平行拉杆结构是这套结构的核心设计点，不同于常规小模具单导柱导向的结构，双拉杆在开模行程中可以同步拉动各层模板按设定顺序开模，先拉开流道板完成料头自动脱落，再拉开型腔板露出成型后的领带夹零件，配合机台的顶出机构可以实现全自动脱模，不需要人工手动取件，在批量生产时能把单模循环周期压缩15%左右。拉杆的安装位置做了嵌入式槽位固定，每个固定点都采用内六角螺丝锁附，槽位与拉杆的配合间隙控制在0.01mm以内，开模过程中不会出现拉杆晃动、模板错位的问题，长期生产的导向精度保持性更好。

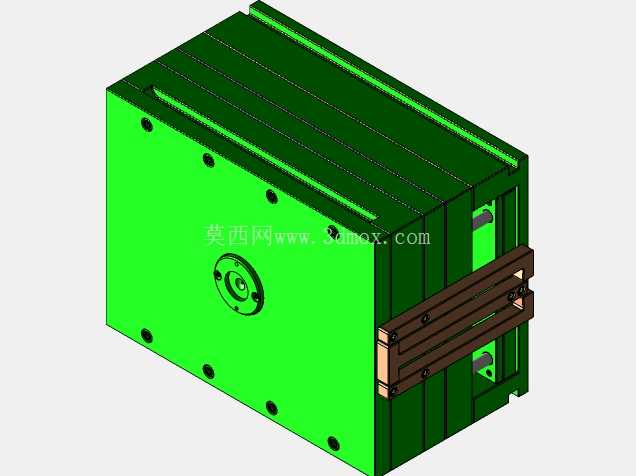

从安装边界来看，整套模架的长宽尺寸适配120吨到160吨锁模力的卧式注塑机，码模槽的位置和尺寸符合标准机台的码模螺丝安装间距，上机安装时不需要额外加工垫板或者转接板，直接锁附即可。模具的中心浇口套尺寸适配标准注塑机炮嘴口径，射嘴对位时不需要额外调整偏心，浇口套的进料口做了圆弧过渡设计，减少注塑过程中塑料熔体的剪切热，避免PP、ABS这类常用服饰配件塑料出现发黄、焦料的问题。

模具内部的导柱导套配合采用高精度自润滑导套，长期开合模不需要频繁加注润滑油，避免油污污染领带夹的外观面，减少后续表面处理的清洁工作量。模架的各层板件之间都设置了精定位锁块，合模时型腔与型芯的对位精度可以达到0.005mm，成型出来的领带夹壁厚均匀，不会出现单边薄、缩水变形的问题，对于领带夹这类需要做后续电镀、抛光处理的零件来说，均匀的壁厚可以保证电镀层的附着力一致，不会出现局部镀层脱落的问题。

在冷却水路设计上，型腔和型芯侧都布置了环形循环水路，水路距离成型面的距离保持在15mm左右，冷却均匀，成型后的零件变形量控制在0.1mm以内，不需要后续做校形处理。顶出结构采用均匀分布的顶针，顶针位置避开领带夹的外观面，顶出痕迹留在零件的非装配内侧，不会影响后续的表面装饰处理。整套结构的排气槽开设在分型面的边缘，深度控制在0.02mm，既可以快速排出型腔内的空气避免困气烧焦，又不会出现披锋问题，量产时的良品率可以稳定在98%以上。

日常生产维护时，这套层叠结构的拆解也很方便，松开侧面拉杆的固定螺丝就可以逐层拆开模板，清理型腔、更换易损件的时候不需要完全把整副模具从机台上吊下来，小的维护问题在机台上就可以处理，减少停机维护的时间。模架的所有板件都采用标准模架钢材加工，易损件都可以直接采购标准件替换，不需要单独定制加工，后期维护的配件成本更低。
