手动管材滚弯成型工装结构设计

在小型五金加工、现场管线布设、维修类作业场景中，大规格电动弯管设备往往受场地、供电条件限制无法灵活部署，这类手动驱动的三辊式管材滚弯装置，恰好填补了小批量、多规格管材弯曲作业的设备空白，尤其适合薄壁金属圆管、小规格方管的小曲率半径弯曲成型，无需外接动力源，单人即可完成操作，在户外管线施工、小型五金作坊、教学实训场景中有着极高的实用价值。

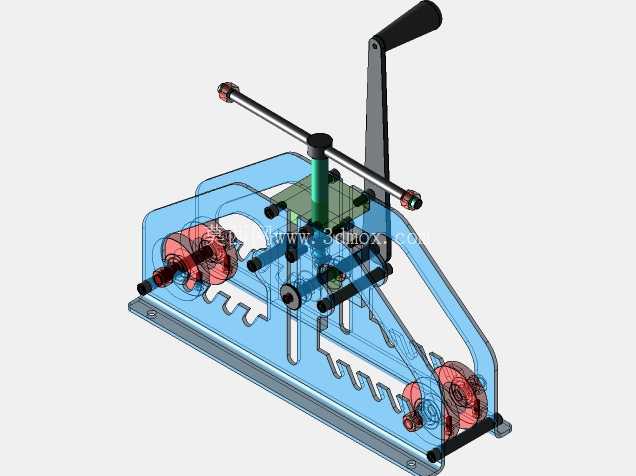

从功能结构来看，该装置采用三辊对称滚弯的核心原理，底部两个平行布置的托辊作为管材支撑基准，顶部设置可通过T型手轮调节下压量的压辊，通过摇动手柄驱动辊轮转动，带动管材在三个辊轮之间连续进给，逐步实现管材的连续弯曲成型。不同于传统折弯式弯管机需要配套对应管径的成型模具，该结构通过调节上压辊的下压行程，即可适配一定范围内不同管径、不同壁厚的金属管材弯曲需求，辊轮表面加工有与管材外径匹配的圆弧槽型，避免弯曲过程中管材出现表面压痕、截面失圆变形的问题，同时机架侧板上加工有多组档位卡槽，可根据目标弯曲半径快速调整托辊的支撑间距，无需反复测量定位，大幅提升现场作业的调试效率。

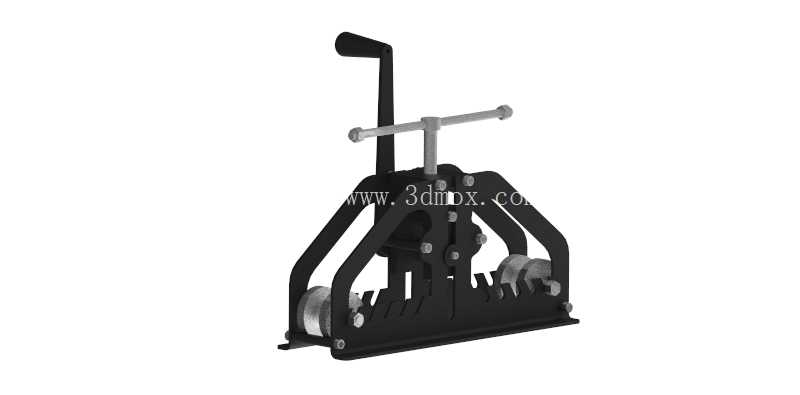

设计层面上，整体机架采用双侧板拼接式结构，两块成型钢板作为核心承载构件，所有辊轮轴、调节机构、驱动手柄均安装在两侧板之间，通过螺栓紧固件完成整体装配，既保证了结构的整体刚性，又降低了加工难度，无需复杂的焊接工装即可完成组装。驱动侧采用棘轮式单向传动结构，摇动手柄时可带动辊轮单向进给，反向摇动手柄时不会带动辊轮回转，作业过程中可随时停顿调整下压量，避免连续进给导致弯曲半径超差，同时手柄采用加长力臂设计，手动操作时无需施加过大的作用力即可完成壁厚2mm以内金属管材的弯曲作业，降低操作人员的劳动强度。上压辊的调节机构采用梯形螺纹传动，具备自锁特性，调整到目标下压量后不会因为管材的反作用力出现回退，保证弯曲过程中成型半径的一致性，T型横向手轮的设计方便操作人员从设备正面即可完成下压量调节，无需侧身操作，适配站立作业的人机工程需求。

从安装与使用边界来看，该设备整体采用台式安装结构，底部带有平直的安装底板，可通过螺栓固定在工作台、型钢支架上使用，整体占地尺寸不足0.3平方米，重量控制在单人可搬运的范围内，可根据作业需求灵活转移安装位置。设备可适配的管材外径覆盖常见的小规格管线尺寸，弯曲最小半径可达到管材外径的3倍以上，满足多数常规管线布设的弯曲要求，作业过程中无需额外配套液压、气动动力源，仅通过手动操作即可完成全流程作业，维护过程仅需定期给辊轮转轴、调节螺纹处加注润滑脂即可，无复杂的易损易耗部件，长期使用的维护成本极低。

实际作业过程中，操作人员先根据待弯曲管材的外径选择对应槽型的辊轮安装到位，再根据目标弯曲半径调整两侧托辊的卡槽档位，将管材从设备一侧送入辊轮之间，转动顶部手轮让上压辊接触管材表面，之后往复摇动手柄让管材在辊轮间缓慢进给，每次进给后小幅下调上压辊的下压量，反复多次进给逐步将管材弯曲到目标曲率，避免单次下压量过大导致管材出现弯折、管壁开裂的缺陷。这种渐进式滚弯的成型方式，相比传统的模压式弯管，管材内部的应力分布更加均匀，弯曲段的圆度保持更好，尤其适合弯曲长度较长、需要大弧段成型的管材加工，在护栏制作、小型金属家具加工、现场水电管线安装等场景中，能够替代多套不同规格的固定式弯管模具，减少工装储备的成本投入。
