带橡皮头木质书写铅笔三维结构设计

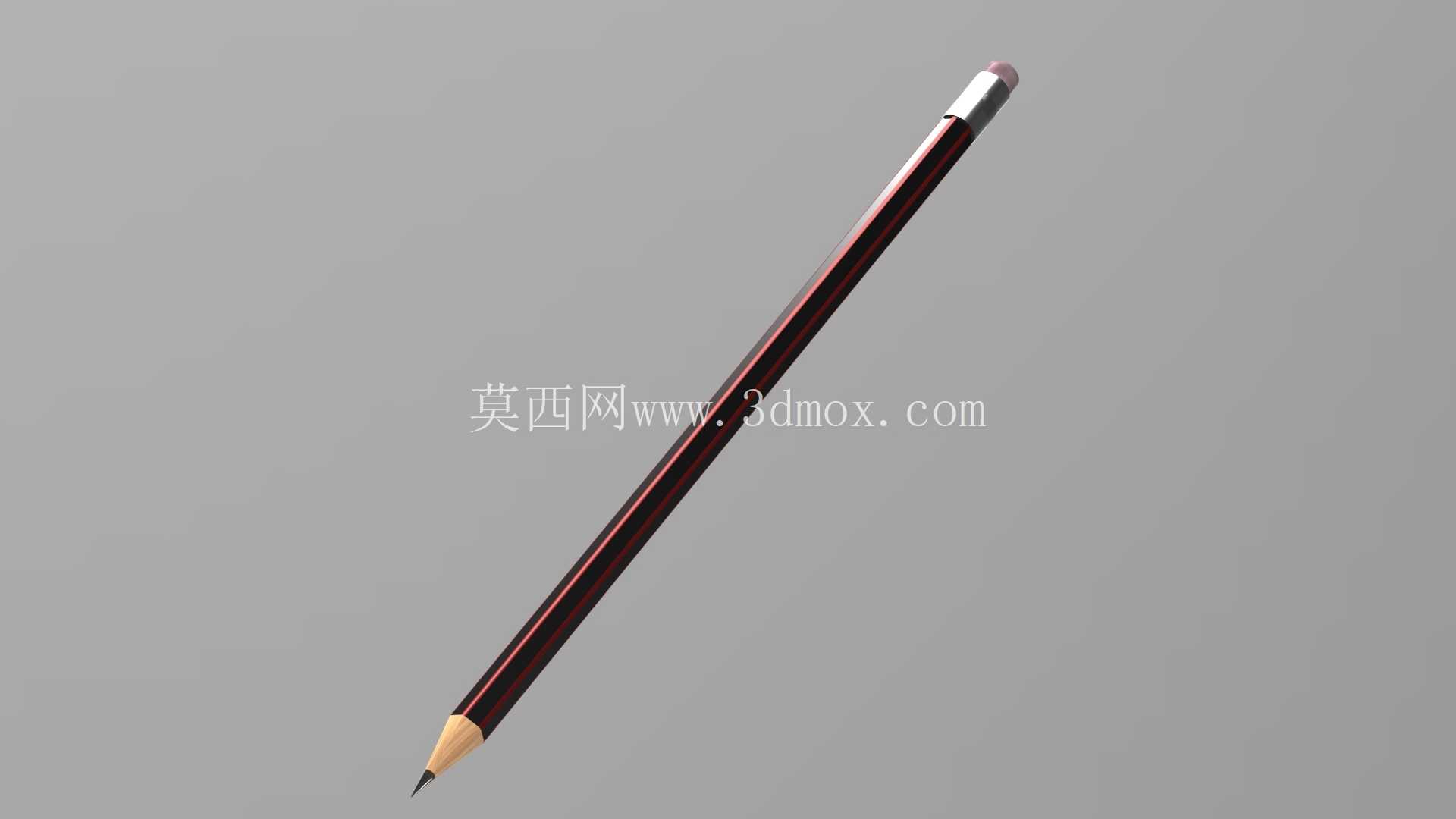

　　日常办公与设计绘图场景中，带橡皮头的木质铅笔是应用频次极高的基础工具，从学生课业书写、工程现场手绘草稿到美术创作起稿都能见到它的身影，这类产品的结构设计看似简单，实则需要兼顾握持手感、书写流畅度、橡皮擦拭效果以及批量生产的工艺适配性。从结构组成来看，这款铅笔主要分为木质笔杆、石墨笔芯、金属固定箍、橡皮头四个核心部分，笔杆采用常规六棱柱截面设计，相较于圆柱截面，六棱结构能够在放置时避免滚落，同时握持时的棱边贴合指腹，长时间书写不易打滑，笔杆的棱角做了微小的圆弧过渡处理，不会硌手，适配不同握持习惯的使用者。

　　笔芯嵌在笔杆中心位置，设计时需要保证笔芯与木质笔杆的同轴度，避免削笔过程中出现笔芯断裂的问题，笔芯的露出长度在削尖后控制在合理范围，既保证书写时的线条清晰度，也不会因为过长而易折断。笔杆尾端的金属固定箍采用卷压工艺固定，一方面将木质笔杆的尾端收紧，避免笔杆端部开裂，另一方面将橡皮头牢牢卡在笔杆末端，金属箍的滚花设计能够增加摩擦力，擦拭时橡皮不会出现松脱转动的情况。橡皮头选用摩擦力适中的橡胶材质，擦拭普通纸面的石墨痕迹时不会过度磨损纸张，也不会留下明显的擦痕，橡皮与金属箍的配合间隙控制在极小范围，长期使用也不会出现橡皮脱落的问题。

　　从建模设计的角度来看，这款铅笔的曲面过渡需要重点处理，笔杆削尖部分的锥面与六棱柱面的衔接要顺滑，金属箍与笔杆、橡皮头的配合面要保证贴合无间隙，笔杆表面的漆层条纹做等距分布处理，还原真实产品的外观细节。在实际生产适配层面，这款铅笔的外形尺寸符合通用文具的标准规格，长度适配常规铅笔盒、笔袋的容纳尺寸，直径适配市面上主流的卷笔刀切削范围，不需要额外定制配套工具。在工程绘图场景中，这类铅笔的模型可以用于办公场景动画制作、文具产品展示场景搭建，也可以作为教学演示的基础模型，帮助初学者理解回转体与棱柱结合的建模思路，掌握同轴配合、卷边结构的建模方法。

　　设计过程中需要注意各部件的装配关系，金属箍的内径要略小于笔杆尾端的外径，保证压装后的紧固力，橡皮头的外径与金属箍的外径保持一致，整体外观协调统一，笔芯的硬度对应常规HB铅笔的使用场景，书写线条粗细适中，适配大多数日常书写与草稿绘制需求。不同于自动铅笔的复杂机械结构，这款木质铅笔的结构可靠性更高，不需要额外搭配替换铅芯，在野外工程勘测、现场手绘记录等场景下，不会因为部件损坏而无法使用，环境适应性更强。建模时对笔杆的木质纹理、金属箍的金属质感、橡皮的哑光橡胶质感、笔芯的石墨质感都做了对应材质区分，渲染后能够还原真实产品的视觉效果，可直接用于产品宣传图制作、虚拟场景搭建等用途。
