内六角滚花圆柱头外螺纹紧固件结构

做机械结构设计快十二年，经手的紧固件选型少说也有上千种，这类带滚花的内六角圆柱头螺丝，在小空间装配场景里的适配性，是很多普通外六角螺栓比不了的。先从实际应用场景说，这类紧固件最常出现在模具顶出机构、小型自动化设备的模组连接板、精密工装夹具的定位锁紧位，还有消费级3D打印设备的运动组件固定位——这些场景有个共性：装配操作空间狭窄，没法用套筒或者开口扳手伸进去拧外六角头，同时对锁紧后的防松性能有一定要求，不能因为设备持续振动就出现松退。

从功能特性上拆解，头部的滚花设计不是为了好看，是两个核心作用：一是手动预拧的时候，手指捏在滚花纹路上能增加摩擦力，不用借助工具就能先把螺丝拧入螺纹孔3-5个螺距，避免歪牙，尤其是在盲孔装配的时候，手动预拧到位再用内六角扳手加力，能大幅降低螺纹错扣的概率；二是在一些需要频繁拆装、锁紧力矩要求不高的检修位，滚花头甚至可以直接用手拧松拆卸，不用每次都找内六角扳手，能缩短设备日常维护的停机时间。头部的内六角驱动槽，相比十字槽、一字槽的优势也很明显，驱动接触面是六个受力面，扳手施加力矩的时候不容易滑牙，能承受的锁紧力矩比同规格十字槽螺丝高40%左右，适合需要一定预紧力的刚性连接场景。

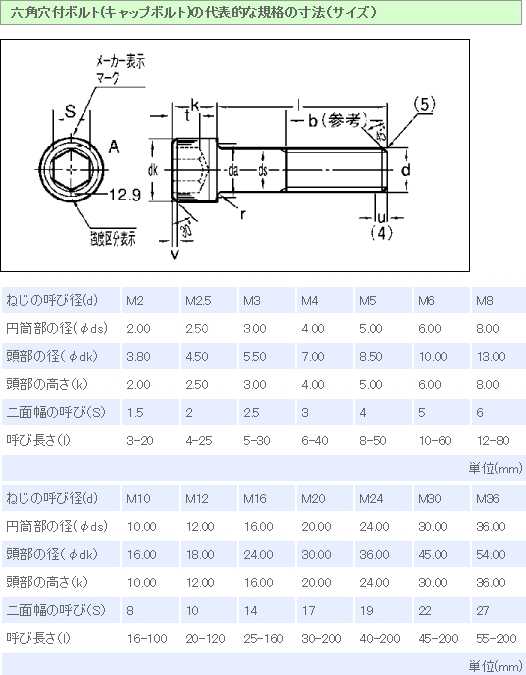

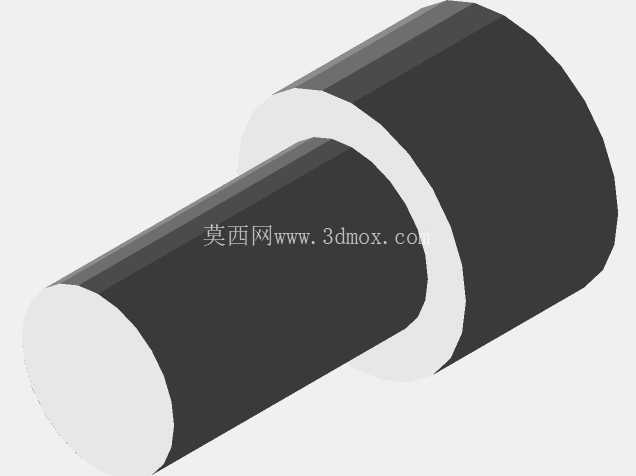

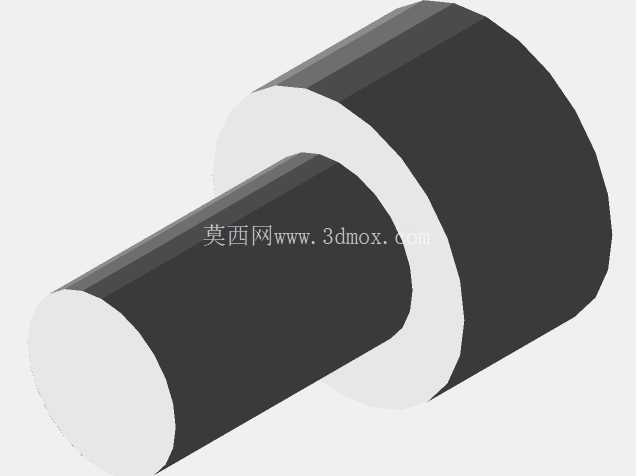

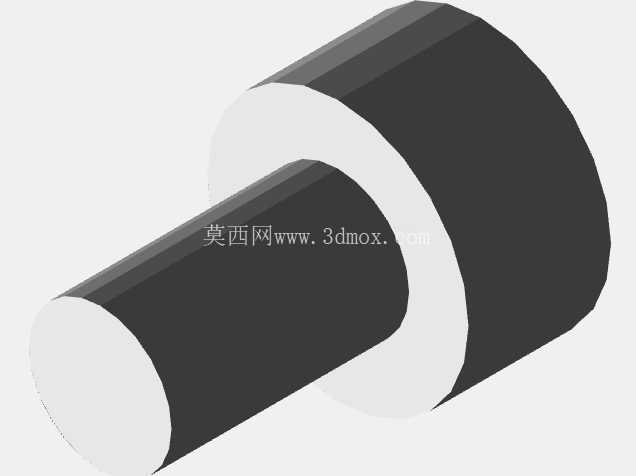

设计这个零件的三维模型的时候，首先要卡准的是螺纹的大径、中径、小径公差，外螺纹采用的是普通公制粗牙螺纹，牙型角60度，螺纹收尾的退刀槽宽度要控制在1.2倍螺距，退刀槽直径比螺纹小径小0.1mm左右，避免螺丝拧到底的时候，螺纹末端和螺纹孔的孔口台阶发生干涉。头部的尺寸边界是安装时必须考虑的：圆柱头的外径要比螺纹大径大出固定值，头部高度要和内六角槽的深度匹配，内六角槽的对边尺寸要严格对应标准内六角扳手的规格，槽底要留0.2mm的工艺倒角，避免扳手插入的时候被槽口毛刺卡住。头部和螺杆衔接的位置，要做R0.3左右的圆角过渡，不能做直角衔接——这个位置是应力集中区，螺丝承受轴向拉力的时候，直角衔接的位置很容易在交变载荷下出现断裂，圆角过渡能把集中应力分散掉30%以上，提升紧固件的疲劳寿命。滚花的纹路采用直纹滚花，节距根据头部直径匹配，纹路深度控制在0.2-0.3mm，太深的话会割手，太浅的话起不到增加摩擦力的作用，滚花区域要覆盖整个头部圆柱面，上下两端各留0.5mm的光边，避免滚花加工的时候出现毛边外翻，影响头部和安装面的贴合度。

安装边界的考量也不能漏，设计配套的安装孔时，螺丝穿过的光孔直径要比螺纹大径大0.2-0.3mm，给装配留一定的对位余量；头部对应的沉孔深度要比头部高度大0.1mm，保证螺丝锁紧后头部不会高出安装平面，避免和周边运动部件发生刮碰。如果是用在有防松要求的位置，螺杆末端可以做45度倒角，方便拧入的时候对准螺纹孔，同时可以在螺纹段预涂防松胶，或者搭配平垫圈、弹簧垫圈使用，但要注意垫圈的内径要和螺杆直径匹配，不能出现垫圈卡到头部圆角的情况。另外要注意，这类滚花头螺丝不适合用在需要很大锁紧力矩的重载连接场景，因为滚花的头部如果用扳手加力过大，会把滚花纹路压坏，反而失去手动拧动的便利性，它的核心定位就是中小力矩、需要频繁拆装、操作空间有限的装配位，选对场景才能把它的结构优势发挥出来。建模的时候还要把所有的工艺倒角、圆角都做出来，不能只做光杆加螺纹加圆柱头的简化模型，不然导出工程图的时候会漏掉工艺要求，车间加工出来的零件很容易出现装配干涉、应力断裂的问题，尤其是头部和螺杆衔接的圆角、螺纹起始端的倒角、内六角槽口的倒角，这些细节都是实际加工和装配里必须要有的结构，不是可有可无的装饰特征。
