凯驰WD6与费斯托TKS80适配连接结构

　　在木工作业、金属小件切割的现场工况里，手持曲线锯、轨道锯这类切割工具作业时产生的切屑、粉尘如果直接散落在作业面，不仅会干扰操作人员的视线，增加工件划线对位的误差，长期吸入悬浮粉尘还会对作业人员的职业健康造成不可逆的影响，因此绝大多数加工场景都会配套工业集尘设备做源头抽吸。但不同品牌的电动工具与集尘主机的接口规格往往存在尺寸差、卡扣形式不统一的问题，凯驰WD系列干湿两用吸尘器作为车间、小型工坊里普及率极高的集尘设备，其吸尘管路接口为专用的卡扣式快插结构，而费斯托TKS80台锯/曲线锯的集尘口为直插式圆柱结构，两者无法直接对接，作业时只能额外购置价格高昂的原厂转接头，或是用胶带、变径圈临时缠绕固定，临时固定的结构不仅密封性能差，抽吸过程中容易出现漏风导致集尘效率骤降，作业时的拉扯还很容易导致管路脱落，打断正常的加工节奏。

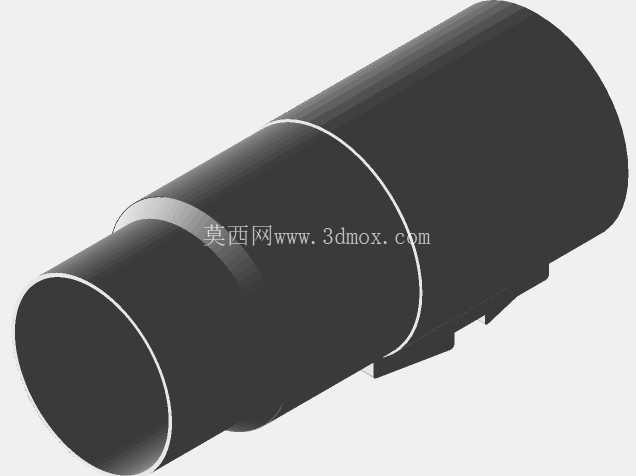

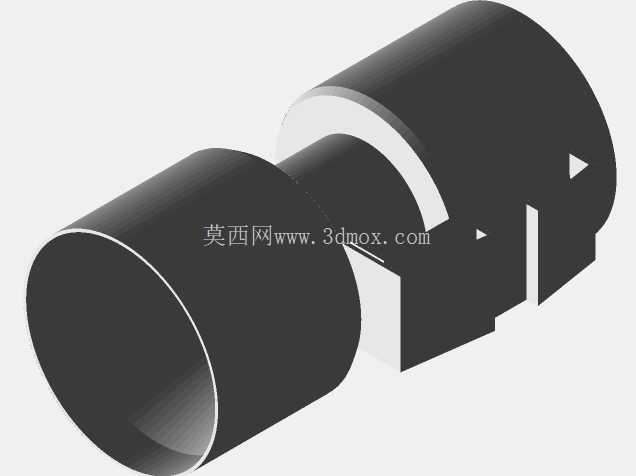

　　这款适配结构就是针对这一实际对接痛点开发的直连转接件，整体采用同轴阶梯圆柱的结构形式，没有多余的外置凸起结构，避免作业过程中管路剐蹭工件或是工位旁的工装架。设计阶段首先对两端对接设备的接口尺寸做了实测复核：对接凯驰WD6集尘机的一端，完全复刻原厂管路接口的卡扣槽位置与密封段外径，插入后可以和主机接口的卡扣完全卡合，密封段的尺寸公差控制在0.1mm以内，保证插接后橡胶密封圈能均匀受压，不会出现局部间隙导致的漏风问题；对接费斯托TKS80锯具的一端，根据锯具集尘口的内径尺寸做了适配的直插段，外壁做了轻微的拔模斜度，插入后可以依靠塑料件的轻微形变实现过盈配合，不需要额外加装喉箍就能实现可靠固定，即使作业过程中反复拖拽管路，也不会出现松脱的情况。

　　最初的方案参考了网络上流传的开源转接模型，但实际做3D打印样件测试时发现，原模型的卡扣位置存在尺寸偏差，插入凯驰主机时无法完全卡入到位，强行按压还会导致卡扣断裂，同时内部流道存在台阶结构，木屑、塑料切屑经过时容易在台阶处堆积，长时间使用会造成管路堵塞，因此对整个结构做了重新优化：首先调整了卡扣的位置与厚度，将卡扣的受力厚度从原方案的1.2mm增加到2mm，保证反复插拔不会出现断裂；其次将内部流道做了顺滑的锥面过渡，两端接口的内径差通过15度的锥面平滑衔接，消除了内部的台阶死角，切屑经过时可以顺着锥面直接被吸入集尘桶，不会出现积料堵管的问题。考虑到很多工坊会采用FDM3D打印的方式自制这个零件，整个结构的壁厚统一设置为2.5mm，既保证了足够的结构强度，打印时也不会因为壁厚过大导致打印时间过长、耗材用量过多，所有的转角位置都做了R1的圆角过渡，避免打印时出现应力集中导致的层间开裂，也避免安装时锐边划伤操作人员的手部。安装边界上，整个转接件的总长度控制在85mm，最大外径不超过凯驰原厂管路的外径，安装后不会额外增加管路的突出尺寸，在狭小的工位空间内移动锯具时，转接位置不会和工件、台钳等工装发生干涉。

　　两端的插接深度都做了限位设计：集尘机端插入到位后会和接口端面完全贴合，不会出现插入过深顶到主机内部的滤网架，也不会因为插入过浅导致密封失效；锯具端的插入深度设置为20mm，既保证足够的连接摩擦力，也不会插入过深挡住锯具内部的排屑通道。实际测试中，安装这个转接件后，集尘通路的密封性能和原厂管路基本一致，锯切18mm厚的松木板时，锯缝位置的木屑抽吸率可以达到90%以上，作业面基本不会残留浮尘，连续4小时的切割作业过程中，转接位置没有出现漏风、松脱、堵料的问题，完全可以满足日常加工作业的使用需求。相比原厂的转接配件，这个结构的外形更简洁，没有多余的加强筋和装饰结构，不管是3D打印自制还是小批量机加工生产，都能快速完成制造，使用成本远低于原厂配件，对于小型加工工坊、个人DIY爱好者来说，是解决跨品牌工具集尘对接问题的可靠方案。
