凯驰WD6适配费斯托TKS80锯台集尘转接件

　　木工车间里台锯作业最棘手的问题，往往不是锯切本身，而是锯切产生的大量木屑无法被吸尘设备高效捕集。费斯托TKS80台锯自身配置有标准集尘接口，凯驰WD6系列干湿两用吸尘器也是小型木工作坊、家装现场常用的吸尘动力源，但两类设备的接口口径、插接深度、卡扣位置并不匹配，直接对接会出现管路漏风、木屑从接缝处喷溅、吸尘负压大幅损失的问题，现场作业时锯台台面残留木屑堆积，锯片切削区域的扬尘无法被及时抽走，既影响工件划线对位精度，也会让作业环境木屑粉尘浓度超标。这款转接件就是针对这一跨品牌设备对接痛点开发的管路过渡结构，不需要额外采购专用变径接头、不需要对原有两台设备的原厂接口做任何切割打磨改装，直接作为中间过渡段插接在两台设备的集尘通路之间，就能完成密封连通。

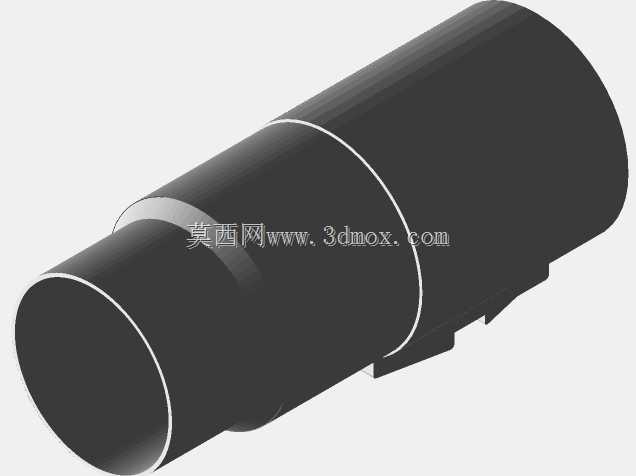

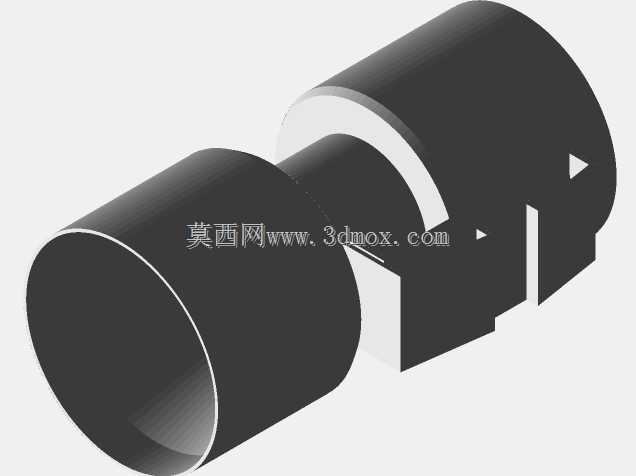

　　从实际安装边界来看，转接件采用同轴阶梯圆筒的整体构型，两端分别对应两台设备的接口配合尺寸：朝向台锯集尘口的一端，外圆尺寸匹配TKS80下集尘口的插接公差，侧壁预留的卡位凸台刚好卡入原厂接口的定位槽，插入后不会因为吸尘管路拖拽出现周向转动、轴向松脱；朝向吸尘器软管的一端，外圆匹配WD6吸尘软管的插接深度，阶梯轴肩形成硬限位，插接到位后端面完全贴紧，不会出现插接过深堵死管路、或者插接过浅漏风脱落的问题。整个零件没有复杂的异形曲面，壁厚均匀控制在适合3D打印成型的区间，打印过程中不需要添加大量支撑结构，成型后仅需去除少量支撑毛刺即可直接投入使用，不需要二次机加工。

　　最初的适配方案是直接套用网上公开的通用变径接头模型，但实际打印试装后发现两处明显的工程缺陷：一是配合段的公差预留不合理，3D打印过程中材料熔融堆积会有固定的尺寸膨胀量，原模型按照理想零间隙配合设计，打印完成后接口尺寸偏大，根本无法插入原厂接口，强行敲入会撑裂塑料材质的原厂集尘口；二是原结构的阶梯轴肩位置没有做让位设计，台锯集尘口边缘的加强筋会和转接件端面发生干涉，看似插接到了位，实际两个配合面之间留有近两毫米的缝隙，设备启动后负压从缝隙处泄漏，管口风速达不到携尘要求，大颗粒木屑会在管路拐角处沉积堵管。

　　重新设计时首先调整了两端配合圆柱的直径公差，针对FDM打印的成型特性预留了合理的间隙量，既保证插接时顺滑无卡滞，又能依靠塑料件的微小弹性形变保持足够的连接摩擦力，设备运行震动时不会自行松脱。其次将两端的插接长度做了差异化分配：台锯侧的配合段长度更短，避开接口内部的导流筋板，吸尘器侧的配合段长度适当加长，保证软管弯折时转接件不会从管口撬出。外圆上的几处轴向凸筋一方面起到周向定位作用，另一方面也增加了零件的径向刚度，长时间负压抽吸时筒壁不会被大气压压瘪变形。

　　在木工家装作业场景中，这个转接件打通了台锯和家用级吸尘器的集尘链路：锯切密度板、实木方料时，锯片切削产生的木屑会在锯罩内部负压的引导下直接进入下集尘口，通过转接件进入吸尘器尘桶，锯台台面上几乎不会残留浮尘，不需要作业中途频繁停机清理木屑。转接件的内孔全程做等通径设计，没有突兀的变径台阶，木屑流经时不会在内部形成挂料死角，长木屑、刨花可以顺畅通过，不会在转接段内部堆积堵塞。零件整体采用同轴回转体布局，打印时可以将轴线沿打印平台Z向摆放，层纹方向和零件受力方向一致，插拔受力时不容易出现层间断裂，日常使用中频繁拆装也能保持结构强度。针对现场管路经常需要拖拽转弯的使用情况，转接件和软管连接的一端外壁做了轻微的倒锥导向，插接时不需要刻意对位，盲插即可快速装到位，转场作业时拆装效率很高。
