六活塞威尔伍德制动卡钳结构设计

这套制动卡钳的三维结构，是针对高性能乘用车辆、赛道改装车辆的制动需求完成的结构设计，核心匹配大尺寸通风制动盘的安装使用场景，覆盖日常公路行驶、赛道日竞技、轻度越野等多工况下的制动载荷需求。从实际装车的功能逻辑来看，该卡钳采用对置六活塞布局，不同直径的活塞沿制动盘旋转方向梯度排布，能够在制动施压过程中让刹车片的压力分布更均匀，避免刹车片偏磨、制动抖动等常见问题，相比传统浮动式单活塞卡钳，制动踏板的脚感反馈更线性，连续高强度制动下的压力衰减幅度更低，能够满足车辆从高速状态反复减速的制动力输出要求。

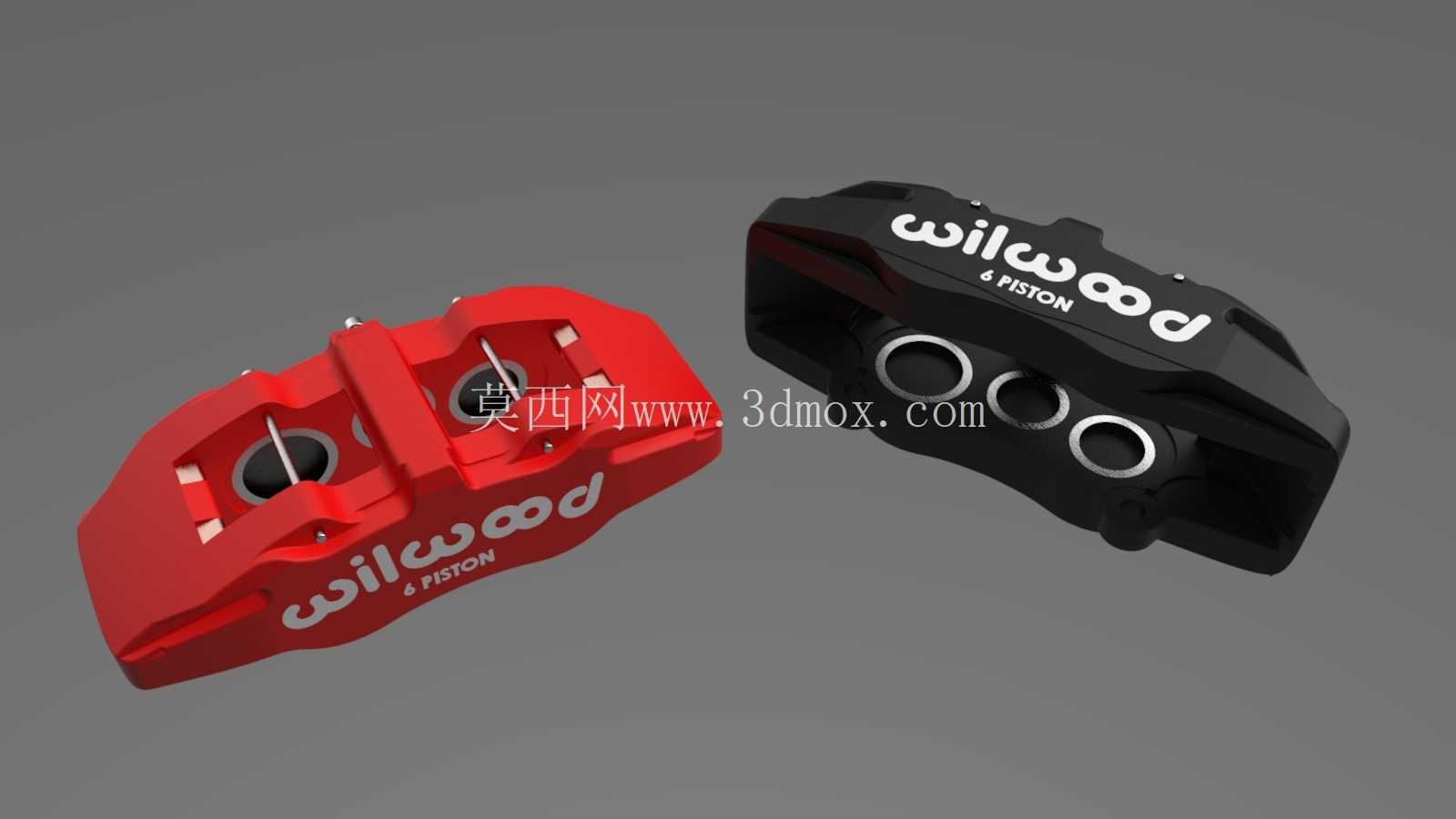

设计过程中首先明确了安装边界的约束条件：卡钳本体的安装孔位完全对应主流改装羊角、原厂高性能转向节的孔距标准，径向安装间隙预留了足够的刹车片磨损余量，不需要额外打磨转向节或者加装垫片即可完成适配；卡钳本体的外侧轮廓做了流线型的切角处理，一方面能够降低行驶过程中的风阻，另一方面可以引导气流穿过卡钳与刹车盘之间的空隙，带走制动过程中摩擦产生的热量，降低制动液高温气阻的发生概率。卡钳本体的油道采用内置式设计，避免了外置油管容易被飞石击打、磕碰损坏的风险，油道的孔径经过反复校核，能够保证六个活塞在制动时同步建压，不会出现单侧活塞先动作导致的刹车偏磨问题。活塞的排布上，靠近制动盘入片侧的活塞直径更小，出片侧的活塞直径更大，这种梯度设计能够抵消刹车片摩擦过程中产生的力矩偏转，让整个刹车片的摩擦面全程均匀贴合制动盘，既提升了制动摩擦力的利用效率，也能延长刹车片的使用寿命。

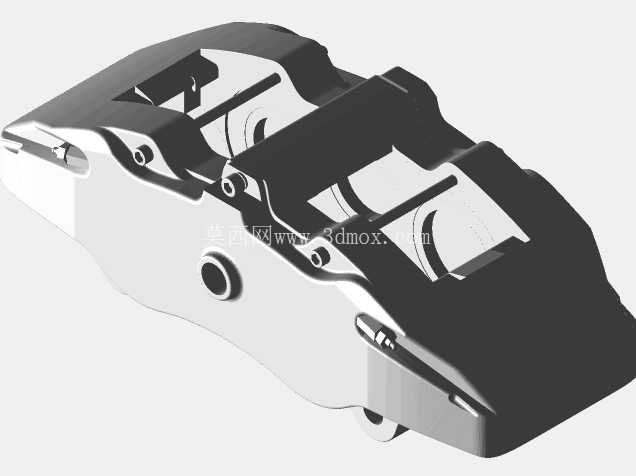

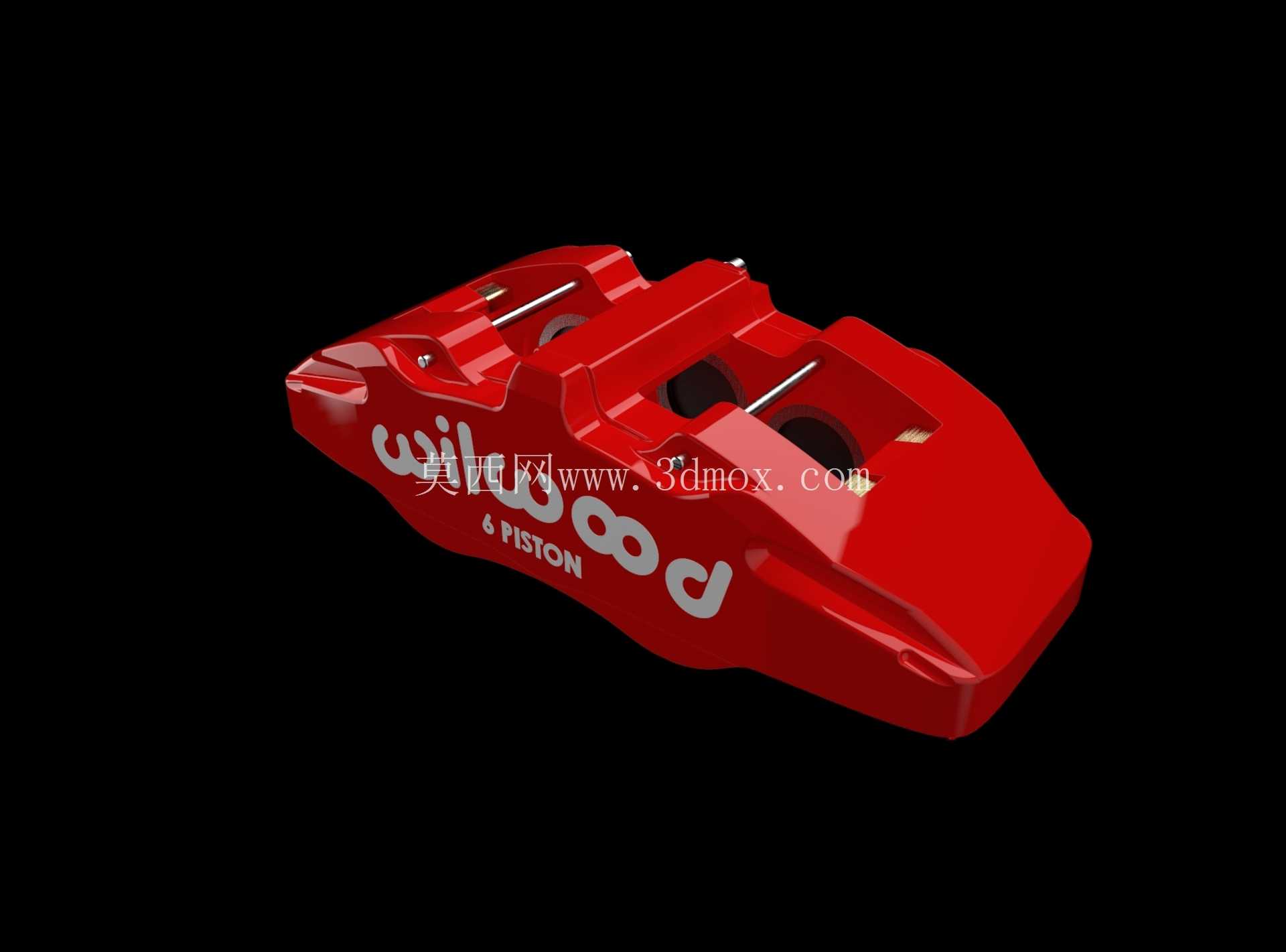

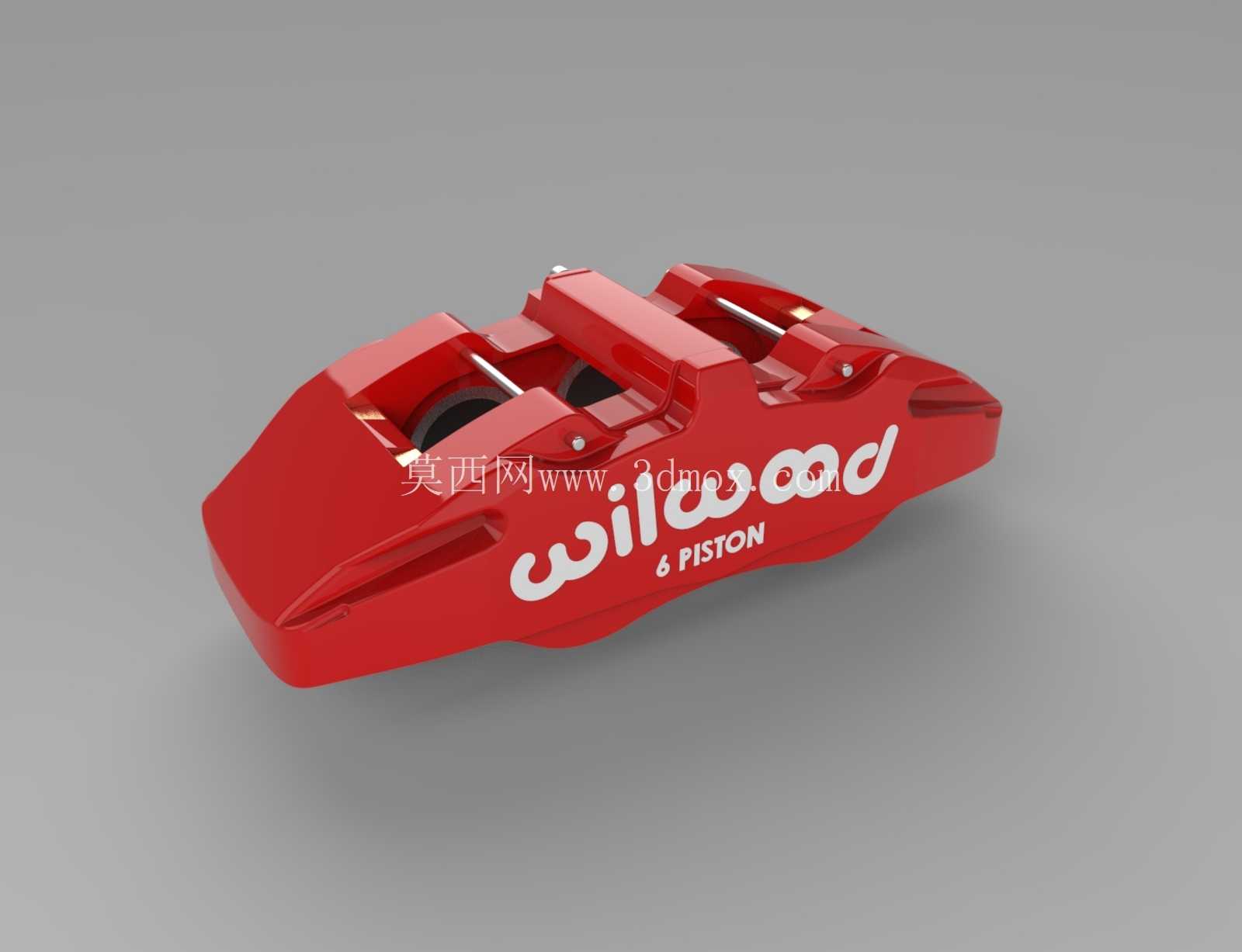

从结构细节来看，卡钳的桥位部分做了加强筋设计，在最大制动压力下的形变量控制在0.1mm以内，不会因为卡钳本体形变导致制动力传递滞后；刹车片的卡槽采用开放式设计，更换刹车片时不需要完全拆卸卡钳本体，只需要拔出固定销即可完成刹车片的更换，日常维护的便利性更高。卡钳表面的标识区域做了下沉式设计，既可以作为品牌识别的特征，也能够在一定程度上增加卡钳本体的散热面积，连续制动工况下的表面温度相比同规格无凹槽设计的卡钳低8-12℃。放气螺钉的位置设置在卡钳本体的最高处，更换制动液时能够完全排净卡钳内部的空气，避免因为空气残留导致的制动踏板绵软问题。

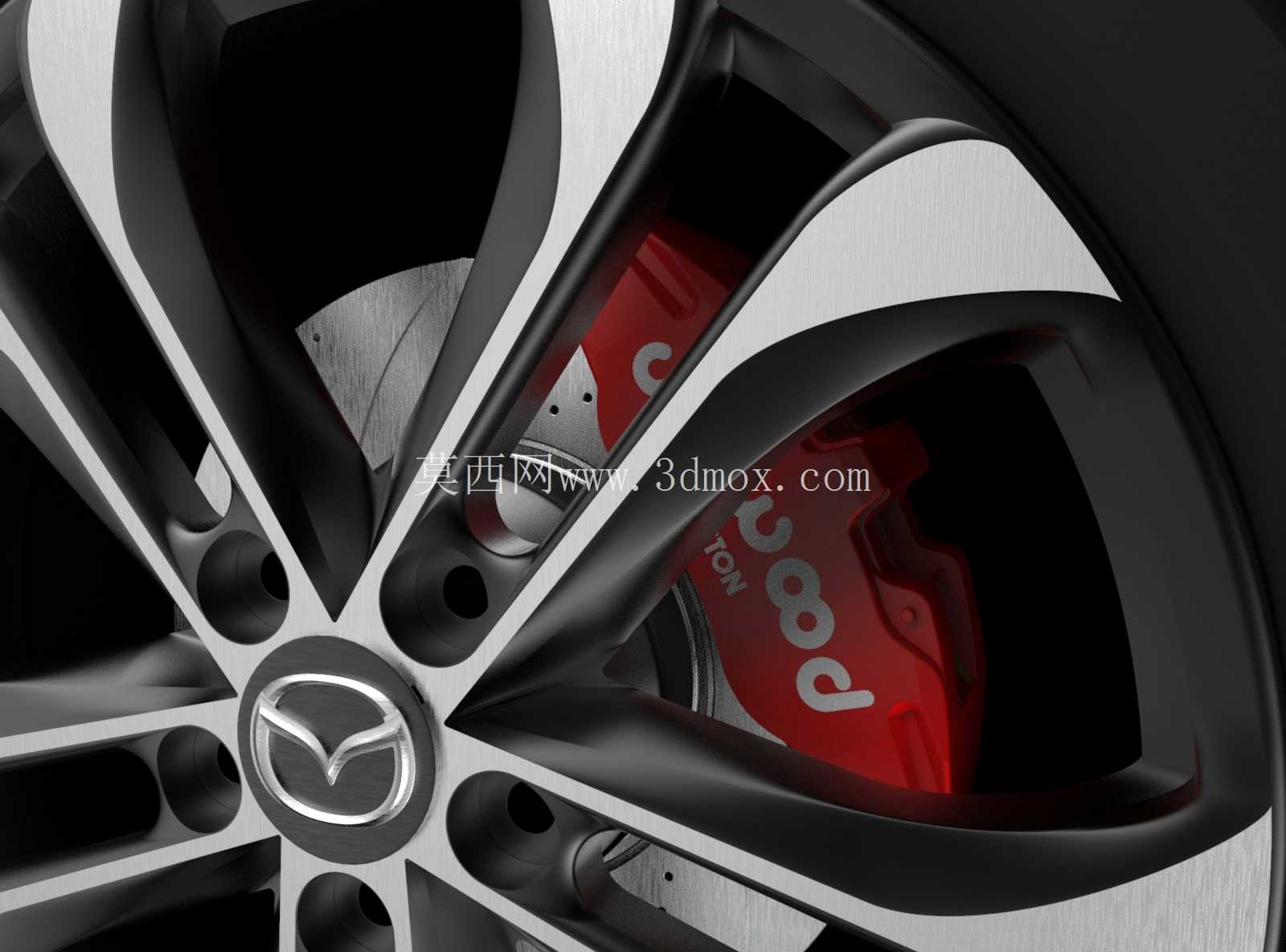

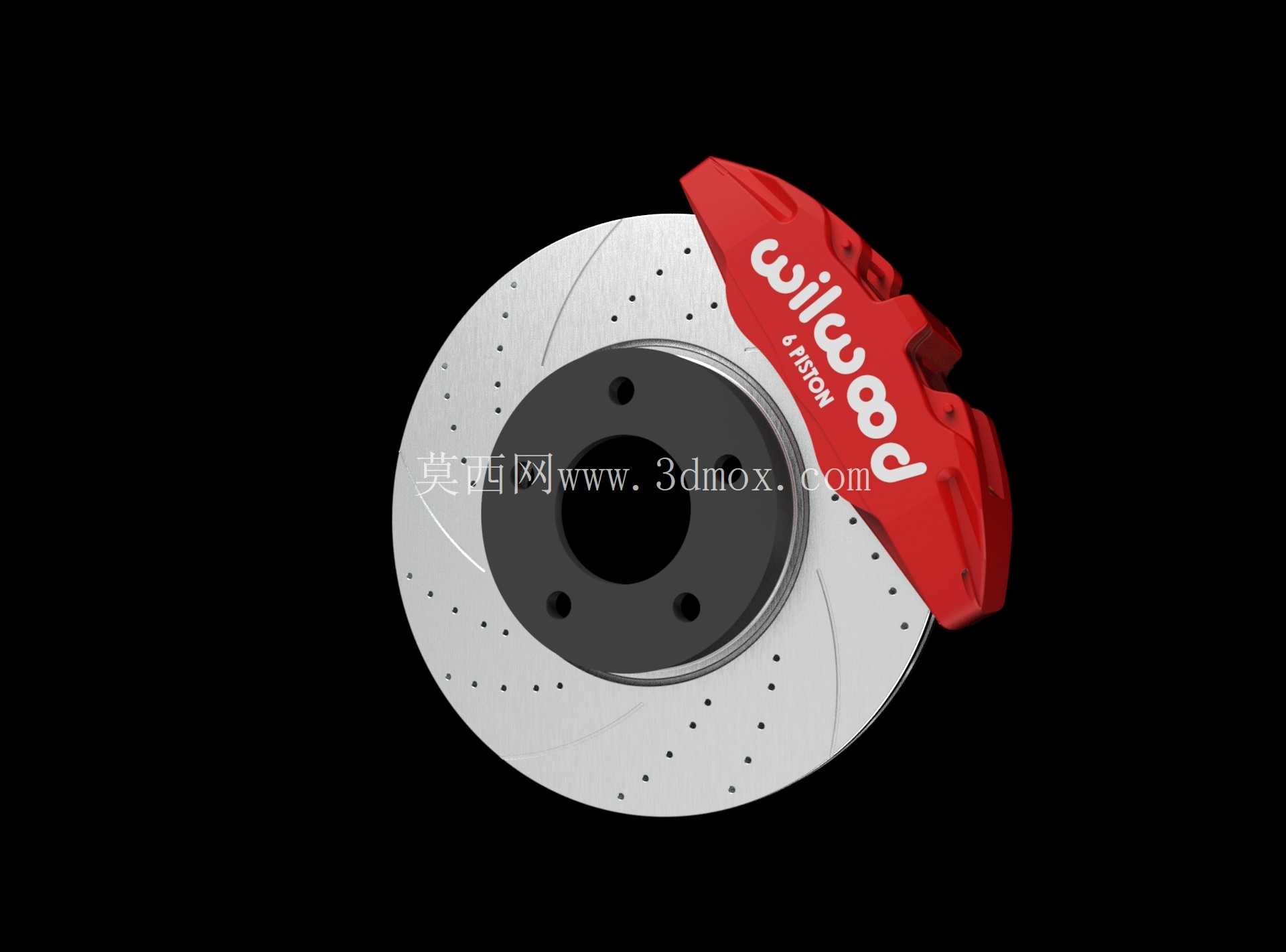

在实际选型匹配时，该卡钳需要搭配对应尺寸的划线或者打孔通风制动盘使用，制动盘的有效摩擦半径需要与卡钳的活塞作用半径匹配，避免出现活塞压到刹车片边缘导致的密封件损坏问题；安装时需要保证卡钳与制动盘的端面跳动公差控制在0.05mm以内，否则高速制动时会出现方向盘抖动的问题。卡钳的进油口采用标准的制动管螺纹规格，能够兼容原厂硬管、改装钢喉等不同类型的制动管路连接，不需要额外制作转换接头。针对不同的轮毂尺寸，该卡钳的本体宽度做了针对性的适配，能够匹配17寸及以上尺寸的轮毂安装，不会出现卡钳蹭轮毂辐条的问题，安装前只需要确认轮毂的ET值与卡钳的X距满足间隙要求即可。

从结构设计的合理性来看，该卡钳的密封件采用双密封结构，内侧的防尘密封能够阻挡刹车粉尘、泥水进入活塞腔，外侧的压力密封能够承受最高18MPa的制动液压力，在-40℃到180℃的工作温度区间内都能保持稳定的密封性能，不会出现制动液渗漏的问题。活塞采用不锈钢材质制作，表面做了硬质阳极氧化处理，摩擦阻力小，耐腐蚀性能强，长期使用不会出现活塞锈蚀卡滞的问题。卡钳本体采用高强度铝合金锻造后经CNC加工成型，整体重量比同规格铸铁卡钳轻40%以上，能够有效降低车辆的簧下质量，提升悬挂的响应速度与轮胎的抓地表现。
