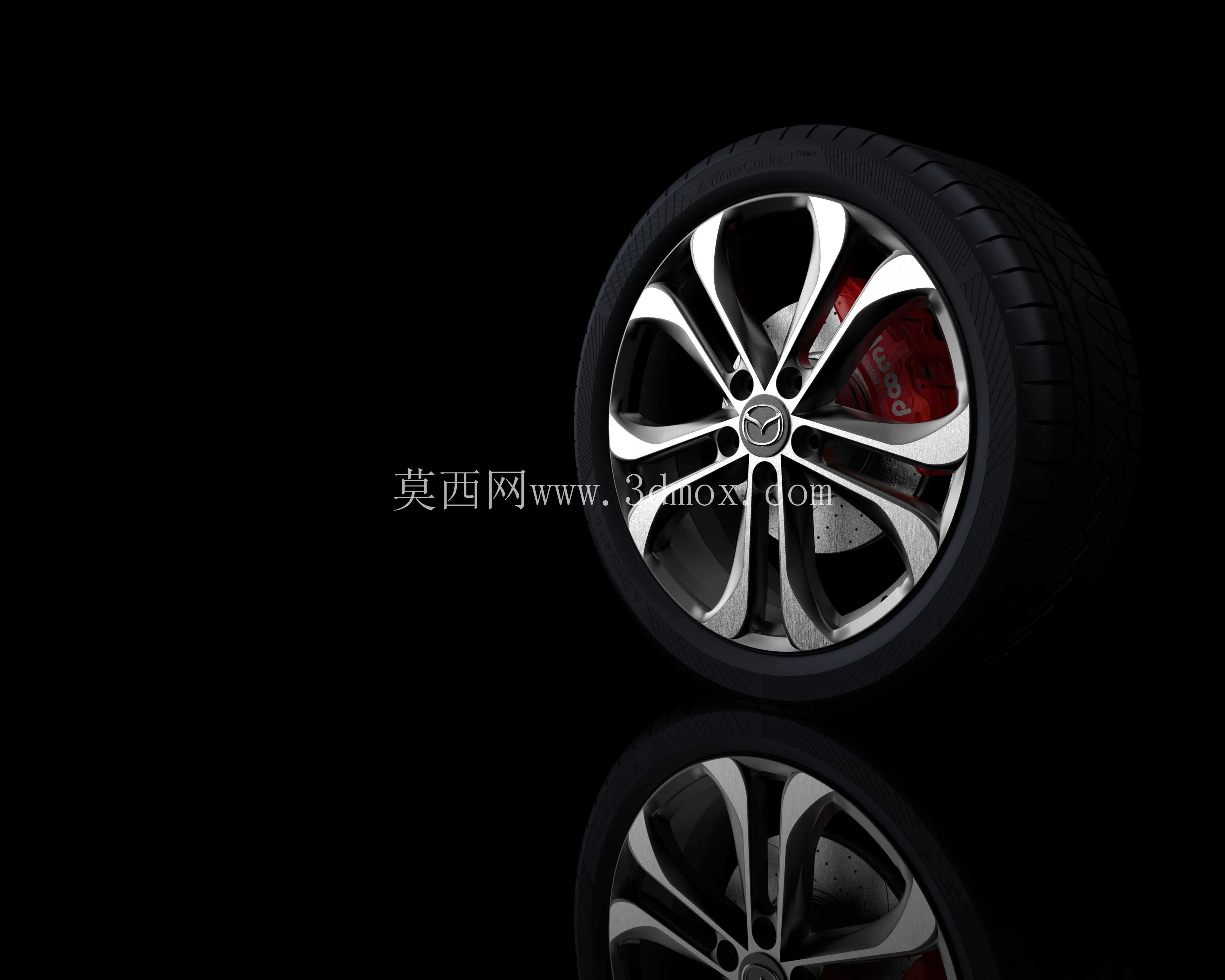

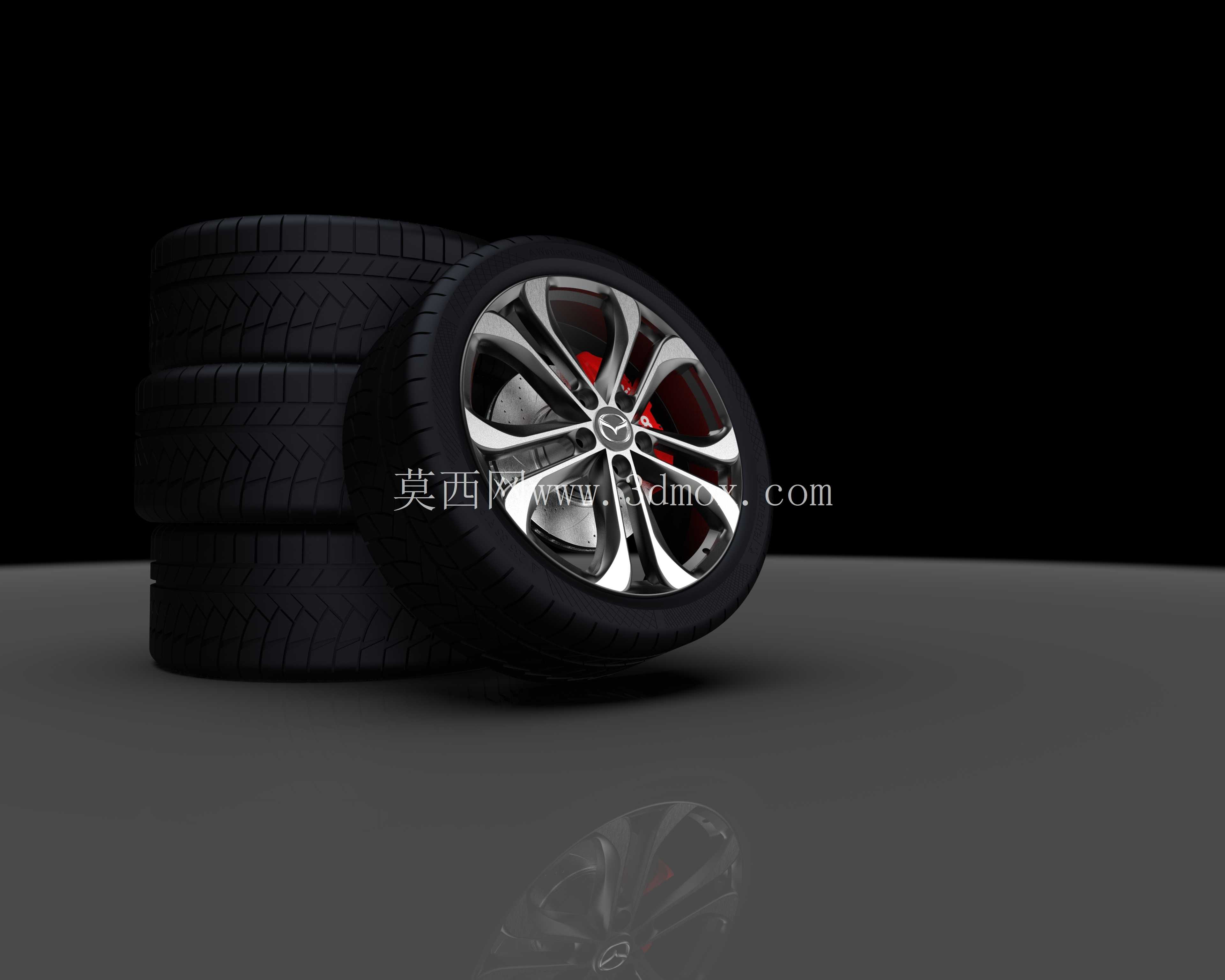

这套车轮总成模型覆盖乘用车行走系统与制动系统的核心匹配结构,在整车开发流程中,车轮与制动系统的匹配验证是底盘调校阶段的核心环节,直接关系到行驶安全性、操控稳定性与NVH表现。日常做底盘总布置时,首先要卡准轮辋的安装边界,R19规格的轮辋适配多数中型家用轿车、紧凑型SUV的轮拱空间,建模时优先锁定PCD节圆直径、中心孔直径、偏距ET值这几个核心安装参数,避免后续装配时出现轮辋与减震器、转向节、翼子板内衬的运动干涉。

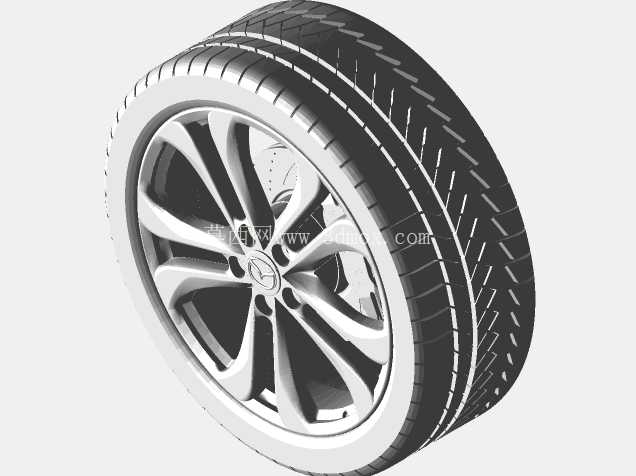

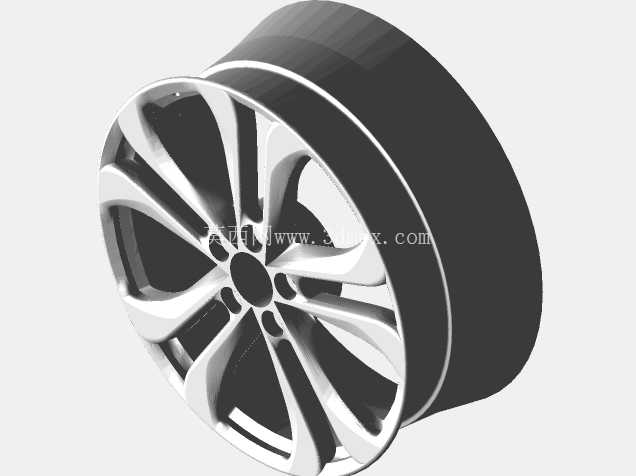

轮辋采用多辐条铝合金结构设计,这种辐条布局并非单纯追求外观视觉效果,每根辐条的截面厚度、过渡圆角都经过受力校核,既要承受车辆满载时的垂直载荷,也要传递加速、制动过程中的扭矩,同时还要为制动系统留出足够的散热风道——日常激烈驾驶或者长下坡工况下,制动卡钳与制动盘摩擦产生的高温,需要通过轮辋辐条间的空隙快速导流,避免制动热衰减。配套的轮胎部分还原了标准民用轮胎的胎面花纹、胎侧厚度与胎圈结构,建模时胎圈与轮辋胎圈座的配合过盈量是重点,这个参数直接决定轮胎充气后的密封性能,避免行驶中出现漏气、脱圈的风险。

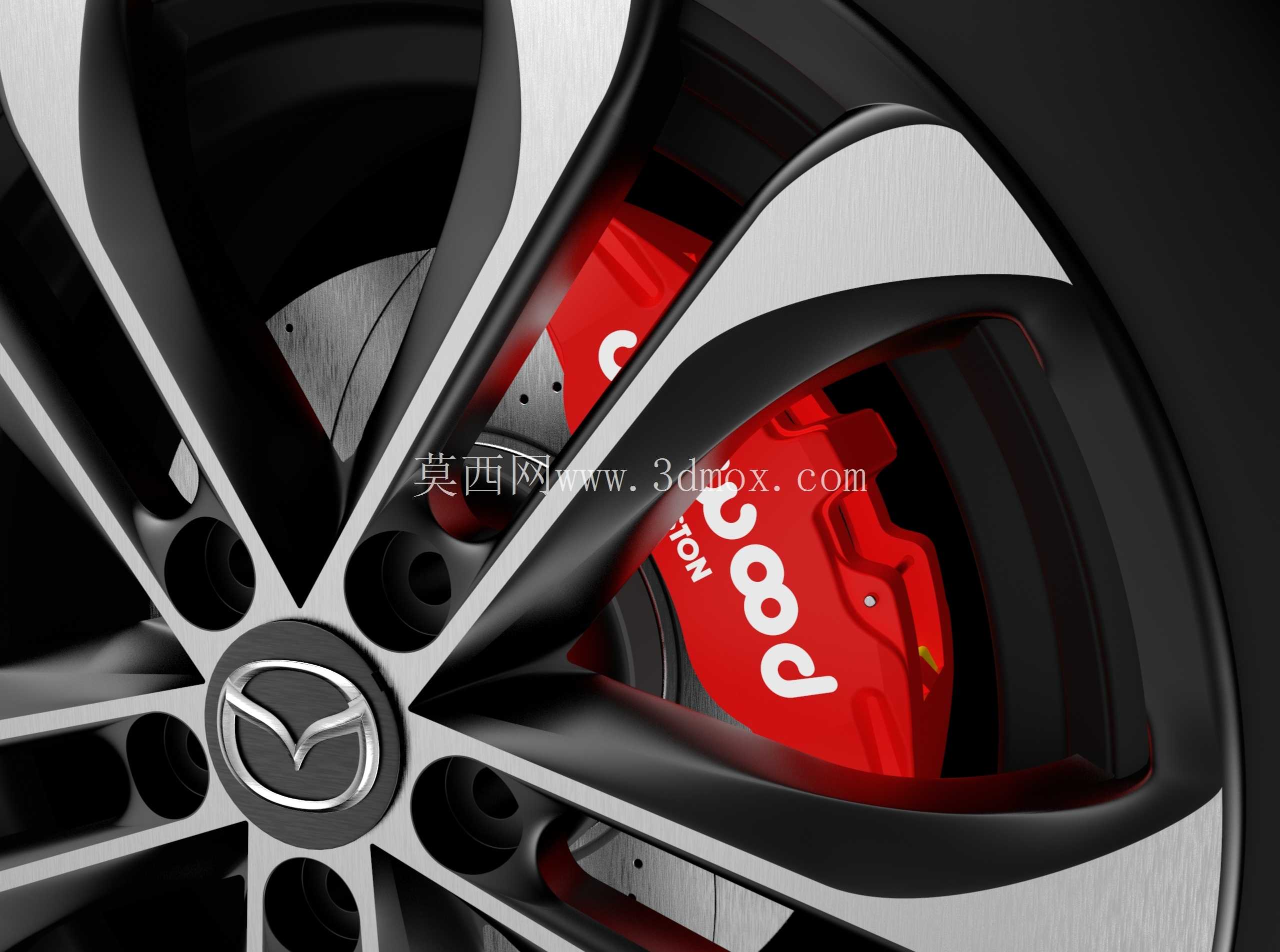

制动部分包含通风式制动盘与对置活塞卡钳,卡钳的安装支架与转向节的连接孔位完全对齐实车安装基准,制动盘的通风道结构也做了还原,日常做制动系统热仿真时,这个结构可以直接导入仿真软件做流场分析,验证不同车速下制动盘的散热效率。做整车装配验证时,需要将这套总成与转向节、轮毂轴承、悬架摆臂做装配干涉检查,重点关注车轮在最大转向角、最大跳动行程时,与周边部件的最小间隙是否满足设计规范——通常要求轮辋内侧与减震器的最小间隙不小于10mm,轮胎外侧与翼子板的间隙在满载状态下不小于15mm,避免颠簸路面或者极限转向时出现剐蹭。
另外轮辋的中心孔与轮毂轴承的配合采用过渡配合,装配时需要依靠中心孔定位,再通过轮毂螺栓锁紧,螺栓的分布圆、螺纹规格也完全匹配马自达对应车型的安装标准,可直接用于同平台车型的改装方案验证、底盘教学演示或者零部件逆向开发参考。很多刚入行的结构工程师做车轮建模时,容易忽略轮辋气门嘴的安装位、动平衡配重块的预留空间,这套模型里也还原了气门嘴的标准安装孔位,孔位的角度、直径都符合民用轮胎气门嘴的安装规范,避免后续装配时出现气门嘴与辐条干涉、充气不便的问题。轮辋表面的加工面与涂装面做了区分,对应实际生产中的铸造、机加、喷涂工序,机加工的轮辋唇边、辐条亮面的粗糙度要求更高,建模时的曲面连续性也做了优化,可直接用于渲染出图做产品宣传或者方案汇报。
