双槽V型4英寸三角皮带传动轮结构

在中小功率机械传动系统的布局中，带传动始终是缓冲吸振、过载保护需求场景下的首选传动形式，这款双槽V型三角皮带轮，正是针对4英寸公称尺寸的传动节点设计的配套部件。从实际应用场景来看，这类带轮常出现在小型木工机床、台式钻床、农用小型加工设备、轻工输送线的动力端，用来连接电机输出轴与工作机输入轴，通过三角带的楔面摩擦传递扭矩，相比平带传动能提供更大的摩擦力，同等张紧力下传动效率更高，同时能在设备遇到卡滞过载时，通过带与轮槽的微量打滑保护核心动力部件不受冲击损坏。

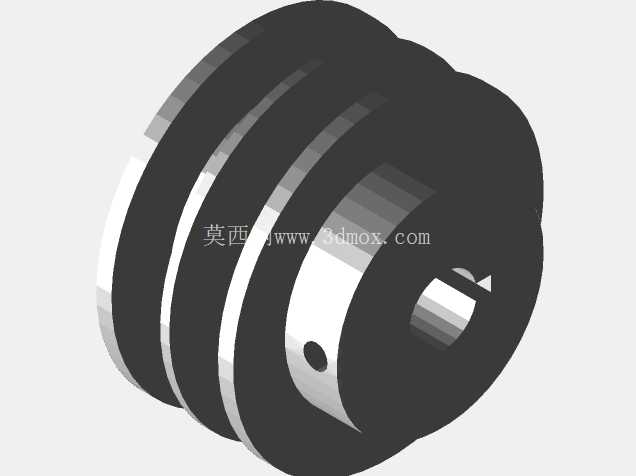

从功能特性上看，这款带轮采用双槽设计，可同时适配两根同规格V型三角带，相比单槽带轮能传递更大的额定扭矩，适合1.5kW到3kW区间的动力传输场景，轮槽的楔角严格匹配标准V带的截面角度，保证带与轮槽的接触面完全贴合，避免局部应力集中导致带的早期磨损。带轮中心设计有标准键槽安装孔，孔侧预留了紧定螺钉孔，安装时可通过平键传递扭矩，再拧紧紧定螺钉实现带轮与轴的轴向定位，防止设备启停过程中带轮发生轴向窜动，这种定位方式结构简单，拆装维护十分方便，不需要额外的轴套、锁紧盘等复杂附件，适合民用及通用工业场景的快速装配需求。

设计思路上，这款带轮采用了辐板式轻量化结构，没有采用厚重的实心轮体，在保证轮体结构强度、满足动平衡要求的前提下，尽可能削减了非受力区域的材料用量，既降低了带轮自身的转动惯量，减少电机启动时的惯性负载，也控制了零件的生产成本。轮缘部分的槽边做了微小的倒角处理，避免安装三角带时尖锐棱边划伤带的包覆层，延长三角带的使用寿命；轮毂部分的长度经过匹配计算，与常用直径的电机输出轴、设备输入轴的轴伸长度适配，保证带轮安装后轮毂端面与轴肩贴合，不会出现悬臂过长导致的轴承受力偏载问题。

从安装边界与尺寸参数来看，这款带轮的公称直径为4英寸，换算为公制尺寸约101.6mm，双槽的槽间距严格遵循V带轮的设计标准，保证两根三角带工作时互不干涉，运行过程中不会出现带体摩擦、跑偏的问题。中心安装孔的尺寸适配常用的小型电机输出轴径，键槽尺寸符合普通平键的国标规格，选型时只需要匹配对应轴径、确认三角带的型号与带轮槽型一致，就可以直接安装使用，不需要二次加工修改。带轮的轴向总宽度控制在合理区间，安装后不会占用过多的轴端空间，即使在布局紧凑的小型设备内部，也能预留出足够的安全间隙，避免带轮旋转时与周边的机架、护罩等部件发生刮碰。

在实际选型使用时，需要注意带轮安装前要清理轴与孔配合面的毛刺、杂物，保证平键与键槽的配合间隙合理，紧定螺钉要对准轴上的凹坑或者平面，避免拧紧后打滑；三角带安装时不要强行撬入轮槽，应该通过调整电机底座的张紧结构，缩小中心距后将带套入轮槽再调整张紧度，张紧力要控制在合理范围，过松会导致传动打滑丢转，过紧则会加剧带与轴承的磨损。这款带轮的结构设计完全遵循通用机械传动的设计规范，没有特殊的定制化结构，互换性强，替换损坏的旧带轮时不需要修改原有设备的安装结构，能大幅降低设备维护的时间成本与配件成本。
