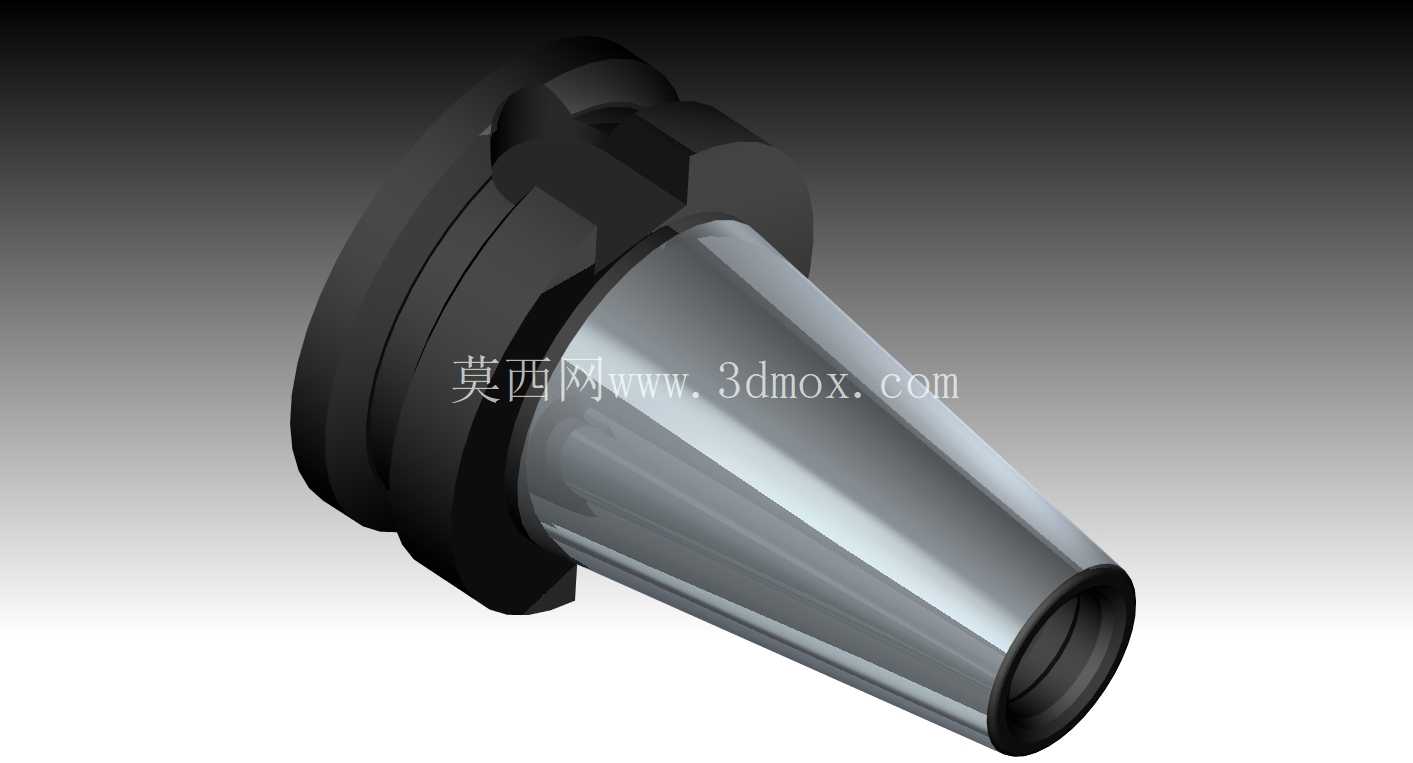

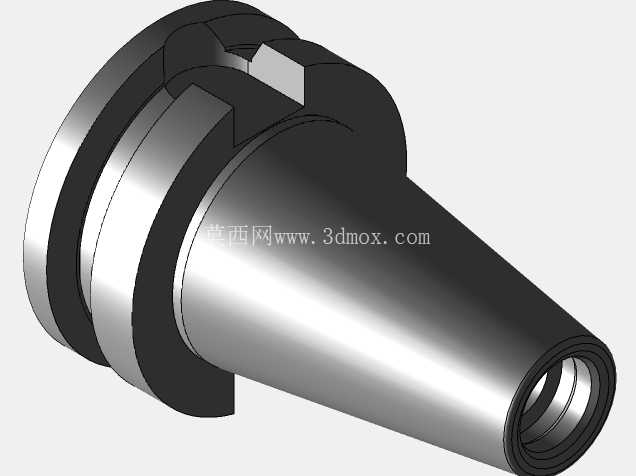

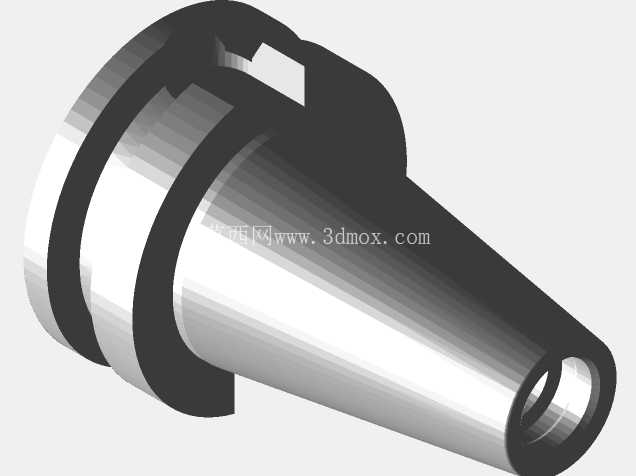

CNC加工中心热压配合BT40刀柄结构

在数控加工车间的日常生产中，刀柄作为连接机床主轴与切削刀具的核心过渡部件，其装夹精度、刚性表现直接决定了零件加工的形位公差与表面质量，BT40作为国内立式加工中心应用覆盖率最高的主轴接口规格，对应的热压配合刀柄是高精度铣削、钻削工序中常用的装夹载体。这类刀柄的核心应用场景覆盖了模具钢精加工、铝合金壳体高速铣削、精密孔系钻铰等对刀具跳动要求严苛的工序，相比弹簧夹头、液压刀柄等装夹结构，热压配合刀柄依靠刀柄本体与刀具柄部的过盈配合实现夹紧，没有额外的夹紧元件带来的累积误差，装夹后刀具的径向跳动可以控制在0.003mm以内，能有效延长刀具使用寿命，提升加工表面的一致性。

从结构设计思路来看，这款BT40热压刀柄的锥面严格遵循MAS403标准中BT40接口的尺寸规范，7:24的锥度公差控制在AT3级以内，保证与主轴锥孔贴合时的接触面积不低于90%，避免高速旋转时锥面贴合不良带来的振动。刀柄尾部的拉钉螺纹规格、定位端面的尺寸都与标准BT40主轴的拉爪机构完全匹配，安装时可以直接通过主轴内部的碟簧拉紧机构实现可靠锁紧，不需要额外的转接配件。热装部分的内孔根据适配的刀具柄部公差设计，常温下内孔尺寸比对应规格的刀具柄部直径小0.01-0.02mm，装刀时通过感应加热设备对刀柄的装夹段进行均匀加热，待内孔受热膨胀后插入刀具，自然冷却后即可形成均匀的过盈抱紧力，夹紧力远高于普通弹簧夹头结构，即使在大切深、高进给的粗加工工况下也不会出现刀具打滑、窜动的问题。

从安装边界来看，这款刀柄的法兰端外径、锥部长度都符合标准BT40刀柄的尺寸边界，安装后不会与机床主轴端面的防尘结构、喷嘴结构产生干涉，刀柄的整体动平衡等级达到G2.5级，适配最高15000rpm的主轴转速，在高速加工时不会因为动平衡不足带来额外的主轴负载。刀柄的外形设计上，装夹段的壁厚经过优化，既保证了加热时的膨胀量足够，又避免了壁厚过大导致的加热时间过长、冷却后应力集中的问题，外圆的台阶过渡处都做了圆角处理，减少高速旋转时的风阻与应力集中点。实际使用中，这类热压刀柄需要搭配专用的感应加热设备进行换刀，加热温度需要控制在刀柄材料的相变温度以下，避免反复加热导致刀柄材料硬度下降、内孔尺寸变形，日常维护时需要定期检查内孔的清洁度，避免残留的切屑、油污影响装夹精度，每次装刀前都要将刀具柄部、刀柄内孔擦拭干净，保证过盈配合面完全贴合。

相比其他类型的刀柄，热压配合刀柄的结构更加简洁，没有移动的夹紧部件，整体刚性更好，在长悬臂加工场景下的抗振表现更优，比如加工深腔模具时，使用热压刀柄搭配加长刃铣刀，可以有效减少切削过程中的振刀纹，提升深腔侧壁的加工质量。设计这类刀柄的三维模型时，需要重点保证锥面的形位公差、拉钉安装孔的同轴度、热装内孔与锥面的同轴度，这些尺寸的精度直接决定了刀柄最终的使用性能，建模时需要严格对应标准接口的尺寸参数，避免出现安装时无法拉紧、锥面贴合不良的问题。同时，刀柄的材料通常选用优质合金结构钢，经过淬火、回火处理后硬度达到HRC52-56，既有足够的刚性支撑切削负载，又有合适的韧性避免拉紧时出现断裂，热装段的材料需要具备良好的热稳定性，反复加热冷却后不会出现尺寸蠕变，保证长期使用的装夹精度稳定性。
