岩田重力供料双动喷笔喷涂工具结构

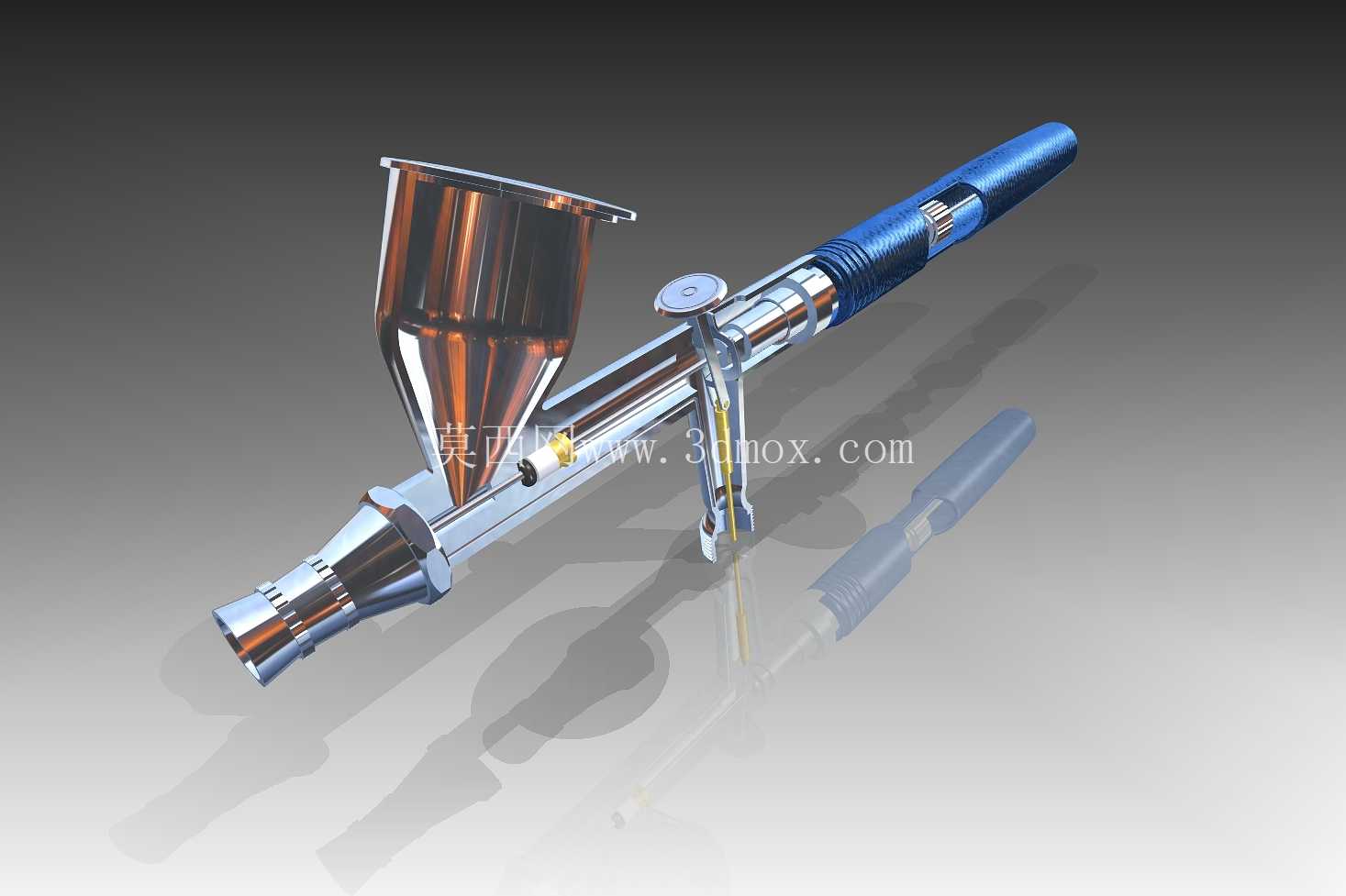

这款重力供料双动喷笔的三维结构还原，完全围绕实际涂装作业的操作逻辑搭建，拆解后能清晰看到各部件的配合关系，对于做涂装设备选型、气动工具结构优化的从业者来说，能直接作为结构参考使用。从实际应用场景来看，这类喷笔覆盖了从精细模型上色、工艺品局部补漆、小型五金件表面涂装到美甲喷绘、美术创作喷色的多类场景，不同场景下对喷笔的出料精度、气压适配性、握持手感的要求差异很大，建模时特意把这些影响实际使用的结构细节做了完整还原。

先从供料结构说起，顶部的重力式料斗采用上宽下窄的锥面设计，锥角控制在32度，这个角度是经过实际喷涂验证的——既可以让高粘度涂料依靠重力顺畅流向喷嘴位置，不会在料斗内壁残留挂壁，又能控制料斗的整体高度，避免作业时遮挡操作人员的视线，料斗和笔身的连接位置做了嵌入式密封台阶，安装后配合密封圈可以完全杜绝涂料渗漏，料斗的容量设置为7cc，刚好适配单次小面积精细作业的涂料用量，不用频繁补料，也不会因为料量过多导致笔身前端过重，长时间握持出现手腕疲劳。

双动控制结构是这款喷笔的核心设计，和单动喷笔按下只出气、扳动只出料的逻辑不同，这款的扳机采用两段式行程设计：向下按压的第一段行程控制气路开通，按压深度直接关联气阀的开启幅度，对应输出气压从0.1MPa到0.3MPa线性调节，能适配不同粘度涂料的雾化需求；在按压到底的状态下向后扳动扳机的第二段行程，才会控制顶针后退打开喷嘴的出料通道，扳动的行程长度对应顶针的后退距离，直接控制涂料的出料量，从0.1mm的细线喷涂到30mm幅宽的面喷涂都能通过手指的操作直接切换，不需要额外更换喷嘴，建模时把扳机的转轴位置、气阀弹簧的预紧力对应的结构间隙、顶针的同轴度配合公差都做了准确还原，能直观看到双动控制的动力传递路径。

笔身的握持部分做了滚花纹理的防滑设计，直径设置为12mm，刚好符合成年人单手握持的尺寸边界，笔身内部的气路通道做了光滑过渡的流线型设计，没有直角转折，压缩空气从尾部的气管接头进入后，能以极低的阻力流向喷嘴位置，避免气路紊流导致的雾化不均匀、喷涂时出现跳漆的问题。喷嘴和喷针的配合采用锥面密封结构，喷针的锥度和喷嘴内孔的锥度完全匹配，在扳机复位时，喷针能完全堵住喷嘴的出料孔，不会出现停机后涂料滴漏的问题，喷嘴的出口直径为0.3mm，是精细喷涂场景下最通用的尺寸，既能满足细线勾勒的精度要求，也能实现小面积的均匀铺色。

从安装边界来看，笔身总长度为145mm，料斗安装后顶部距离笔身中心轴线的高度为42mm，尾部气管接头采用通用的G1/8螺纹接口，可以直接匹配市面上绝大多数喷笔气泵的输气管，不需要额外做转接头适配。笔身前端的喷嘴保护套做了圆弧过渡，既可以在喷笔意外跌落时保护脆弱的喷嘴结构，也能避免操作人员误触高温或者沾有涂料的喷嘴部位。料斗的顶部开口做了外翻边设计，加注涂料时不容易洒漏，配套的料斗盖可以在长时间作业时防止涂料中的溶剂快速挥发，避免涂料粘度升高影响雾化效果。

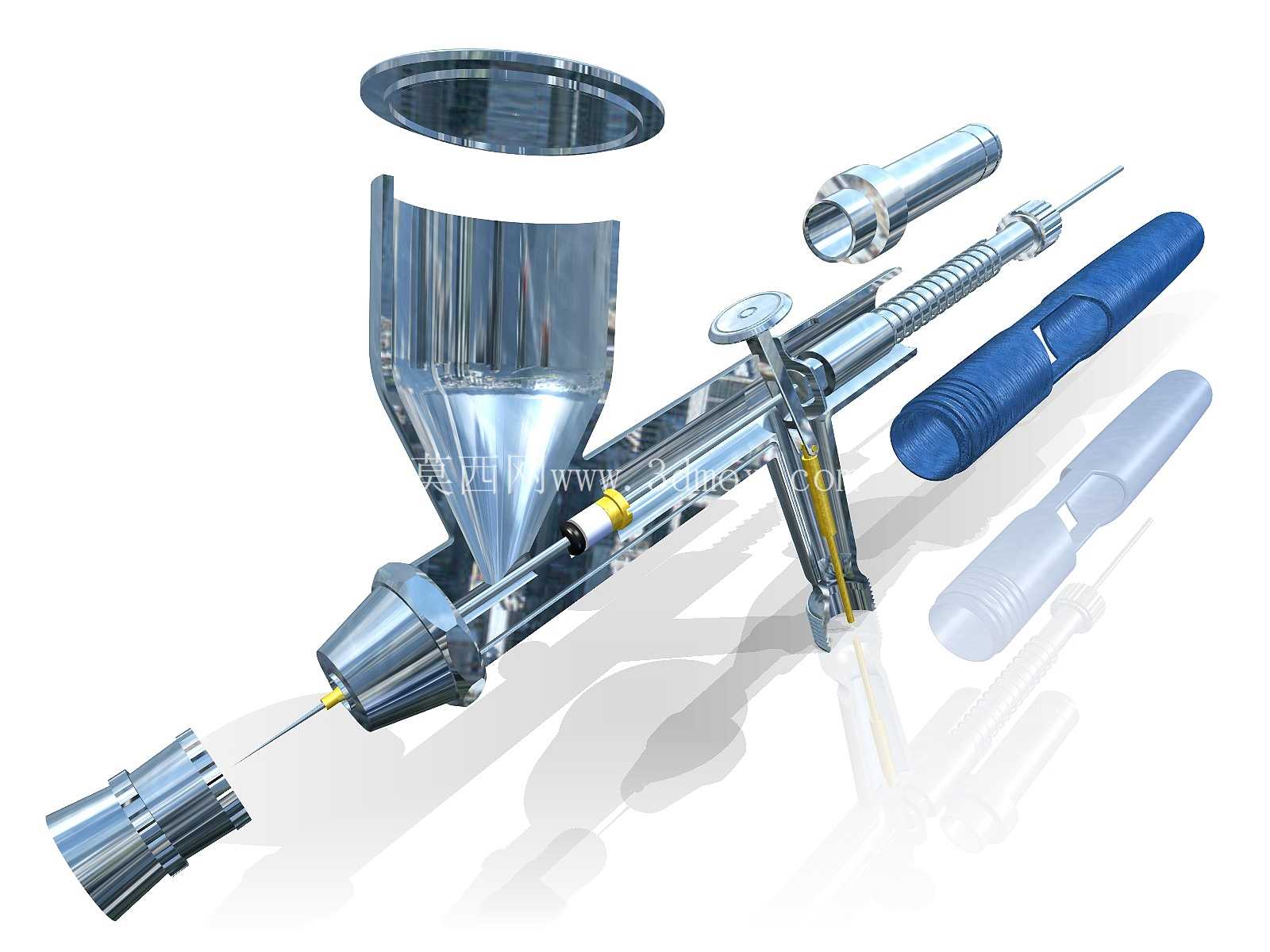

在实际结构设计逻辑上，这款喷笔的所有易损部件都采用了快拆结构，喷嘴、喷针、密封胶圈都不需要专用工具就能直接拆卸更换，日常维护清理残留涂料的时候非常方便，建模时也还原了各部件的装配间隙，能直观看到拆卸的顺序和配合关系。气路控制的阀芯位置做了双重密封设计，第一道密封在气阀杆和笔身的配合位置，第二道密封在气路通道的衔接处，完全避免压缩空气泄漏导致的气压不稳问题，保证喷涂过程中气压输出稳定，雾化效果均匀一致。
