手持式纹身操作设备外观结构设计

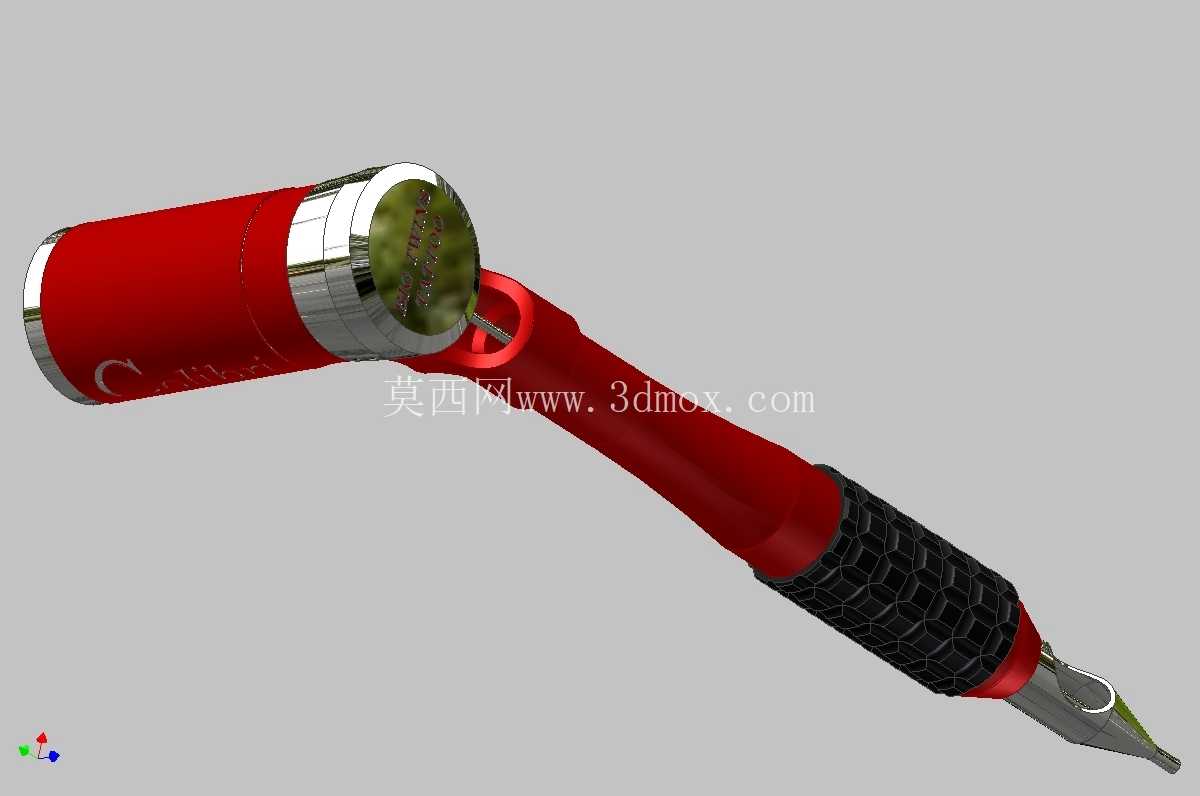

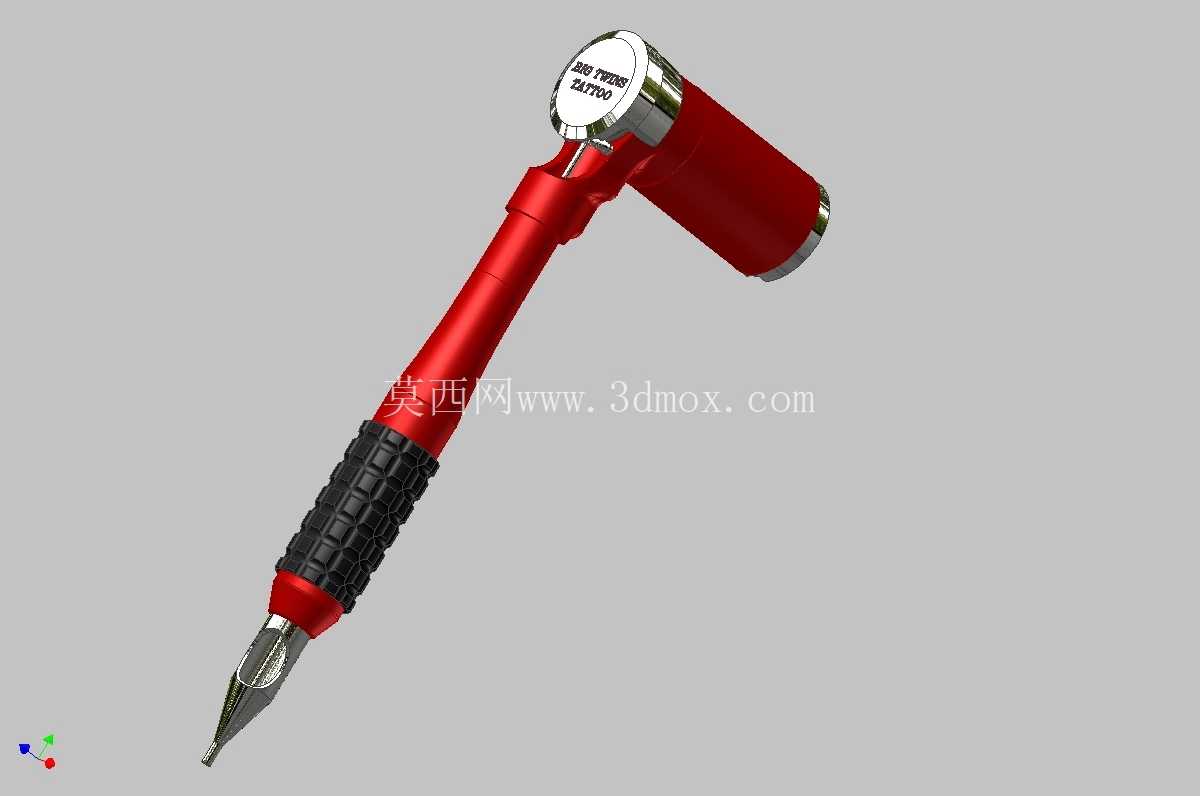

这款手持纹身操作设备的结构设计，首先围绕长时间手持作业的人机工程需求展开，整体采用斜置动力舱与直柄操作段衔接的弯折构型，区别于传统直杆式纹身设备的握持姿态，能让操作者腕部保持自然放松角度，降低连续数小时作业带来的肌肉劳损。动力输出舱设置在设备上端，采用圆柱型封闭腔体结构，腔体外壳做了等壁厚设计，既可以容纳内部的驱动马达、偏心传动组件，也能通过金属材质的端盖实现工作过程中的散热，避免长时间高频率往复运动带来的积温问题，端盖与腔体衔接处做了阶梯止口定位，装配时无需额外调整同轴度，能有效降低装配环节的工时消耗。

握持段的设计充分考虑了防滑需求，表面设置了连续的蜂窝状防滑纹理，纹理深度控制在0.8mm，既不会因为纹理过深积攒清洁死角，也能在佩戴丁腈手套操作时提供足够的摩擦阻力，避免沾到色料后出现打滑脱手的情况。握持段与动力舱的衔接位置做了圆弧过渡，没有尖锐棱角，在作业过程中不会剐蹭操作者手部或者顾客皮肤。前端出针段采用锥形收窄设计，能让操作者在进行精细线条作业时拥有更好的视野，清晰观察针尖与皮肤的接触位置，减少操作盲区。出针口设置了可调节的针程限位结构，通过旋转前端的调节环就能控制针尖伸出的长度，适配不同纹身风格下的下针深度需求，调节环表面做了细密的滚花处理，戴手套操作时也能精准转动调节，不会出现滑手问题。

从安装边界来看，这款设备的动力舱直径适配市面通用的纹身设备电源接口，握持段直径控制在22mm，符合亚洲成年人手部握持的舒适尺寸范围，整体重心落在握持段靠近掌心的位置，长时间持握不会出现头重脚轻的坠手感。传动部分采用偏心轴带动针杆做直线往复运动的结构，设计时对偏心轮的动平衡做了校准，设备在额定工作频率下运行时的振动幅度控制在极低范围，能减少高频振动传递到操作者手部带来的麻木感，提升操作稳定性。设备外壳的红色涂层采用耐酒精、耐色料腐蚀的材质，日常作业后可以直接用酒精棉片擦拭清洁，不会出现涂层脱落、被色料染色的问题。

在实际应用场景中，这类设备主要用于专业纹身门店的纹身作业，也可适配纹眉、小面积皮肤纹饰等美容场景，设备的结构设计兼顾了作业精度、握持舒适度与日常维护的便捷性，所有外露的衔接缝隙都做了密封处理，避免作业过程中色料、清洁液体渗入设备内部损坏电路与传动组件。针杆安装位置采用快拆结构，更换不同型号的纹身针时不需要额外工具，按压侧方的卡扣就能取出针杆进行更换，能大幅缩短作业中途换针的时间，提升工作效率。设备尾部的走线位置做了防弯折护套，避免频繁调整设备角度时电源线根部出现断线问题，延长设备的整体使用寿命。
