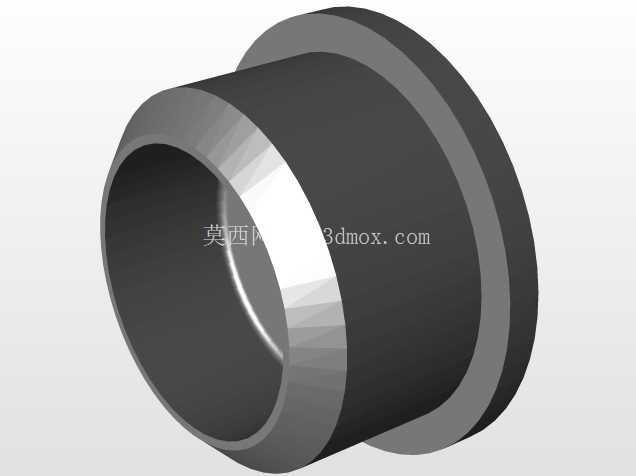

M8x30三角槽圆柱头内六角紧固螺丝

日常做设备结构装配时，这类M8规格的短款圆柱头螺丝是装配工位上消耗最快的连接件之一，很多工装夹具、小型自动化模组的板件拼接都会用到这个长度规格，30mm的螺杆长度刚好适配两块总厚度22-25mm的板材叠装，预留出3-5个螺距的啮合长度，既能保证足够的锁紧力，又不会因为螺杆过长穿出螺母端面干涉其他运动部件。这次做的这款螺丝头部采用三角槽驱动结构，和常规内六角、十字槽的驱动逻辑不同，三角槽的受力面是三个对称的斜面，锁紧时批头和槽口的接触面积更大，不容易出现拧花槽口的情况，尤其是在需要反复拆装的检修工位，这种槽型的耐用度比普通十字槽高不少，很多需要定期拆解维护的设备护板、模组安装板都偏好选用这类槽型的紧固件。

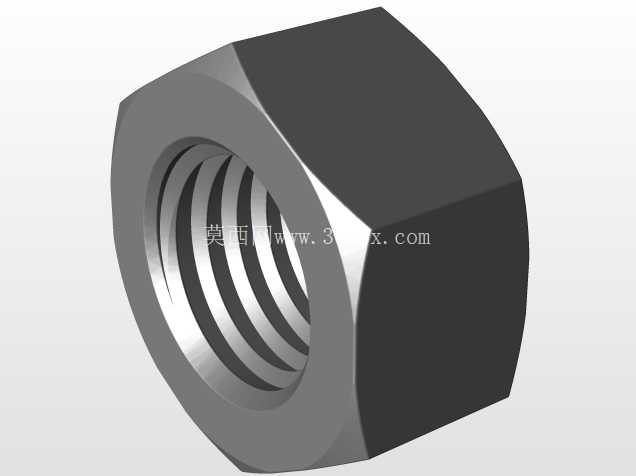

从结构设计的细节来看，这款螺丝的头部直径控制在13mm左右，头部厚度8mm，这个尺寸刚好适配常规的M8螺丝沉孔加工参数，普通钳工钻沉孔时用13.5mm的锪钻，锪深8.2mm就能把螺丝头部完全埋入板材表面，不会出现头部凸起刮擦操作人员或者干涉周边管线的问题。螺杆部分采用标准粗牙螺纹，螺距1.25mm，这个螺距是M8规格的通用粗牙参数，市面上所有同规格的螺母、螺纹孔都能直接适配，不需要单独定制配套连接件，选型替换的时候不需要额外核对螺纹参数，能大幅减少装配时的配件错配问题。

实际应用场景里，这类螺丝覆盖的领域非常广，小到桌面级3D打印机的型材框架拼接，大到小型输送线的护罩安装、工装夹具的定位块锁紧，只要是需要中等锁紧力、安装空间有限的位置，这个规格的螺丝都能适配。设计三维模型的时候，特意把螺纹部分的收尾段做了1.5倍螺距的退刀结构，和实际冷镦加工出来的螺丝尾部结构完全一致，不会出现螺纹直接切平的不符合加工工艺的结构，导入装配体做干涉检查的时候，能真实模拟螺丝拧入螺纹孔后的实际状态，不会因为模型结构和实物不符导致干涉检查误判。头部的三角槽深度做了2.5mm的设计，槽口边缘做了0.2mm的倒角，和实际批头的插入尺寸匹配，做装配动画模拟的时候，批头模型能完全插入槽口，不会出现穿模或者间隙过大的问题。

很多刚入行的结构工程师做选型的时候，容易忽略螺丝头部的驱动槽型和安装空间的匹配问题，比如在狭窄的安装腔体内，普通内六角螺丝需要预留足够的内六角扳手回转空间，而这款三角槽螺丝配套的批头是直柄结构，只需要轴向的插入空间，不需要侧面的扳手回转余量，在空间紧凑的安装位置优势非常明显。另外这款螺丝的头部和螺杆衔接处做了R0.5mm的过渡圆角，这个细节是很多通用模型容易忽略的，实际冷镦生产螺丝的时候，头部和螺杆的衔接位置不可能是直角，必须有过渡圆角来减少应力集中，否则螺丝在承受横向剪切力的时候，很容易在头杆衔接的位置出现断裂，做有限元受力分析的时候，这个过渡圆角的存在也能让应力计算结果更贴近实际使用状态，不会出现应力集中系数过高的误判。

从安装边界来看，这款螺丝拧入标准螺纹孔的时候，最小需要的螺纹啮合深度是8mm，也就是至少要拧入1倍公称直径的深度，才能保证足够的锁紧强度，如果是连接铝型材这类较软的材质，啮合深度最好加到12mm以上，避免螺纹滑牙。螺丝头部的承压面做了精整处理，平面度控制在0.1mm以内，锁紧的时候承压面和板材表面能完全贴合，不会因为接触面倾斜导致锁紧力偏移，出现连接件松动的问题。做三维装配的时候，只需要在安装板上打8.5mm的过孔，锪对应的沉孔，就能直接装配，不需要额外做让位结构，对于标准化的模组设计来说，这类标准紧固件的模型精度越高，整体装配的出错率就越低，后续出工程图、做BOM清单的时候也能直接调用参数，不需要反复核对实物尺寸。
