M8规格三十毫米长圆柱头全牙螺钉

　　这款M8规格、公称长度三十毫米的圆柱头螺钉，是机械装配场景里使用频率极高的一类外螺纹紧固件，日常选型时经常出现在设备支架拼接、钣金护罩固定、传动组件轴向限位、工装夹具锁附这类工况里。做结构设计时选这类螺钉，首先要核对的就是安装边界：螺杆公称直径8mm，配套的光孔通常开8.4到8.6mm，要是穿钣金叠层锁附，叠层总厚度控制在22mm以内比较稳妥，剩下的螺纹啮合长度要保证至少6到8牙，才能让锁附力足够，不会出现滑牙或者预紧力不足的问题。

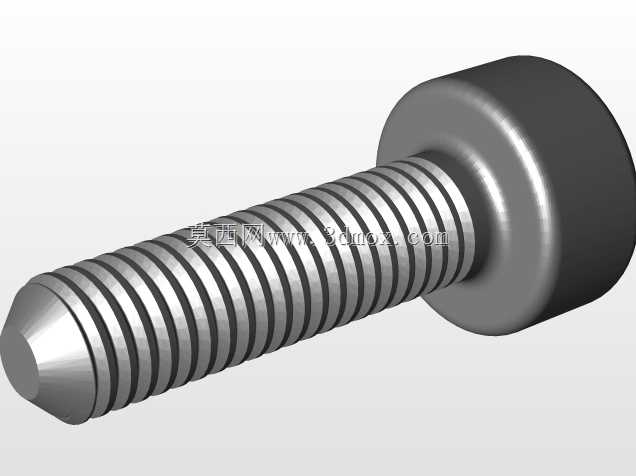

　　从外形结构来看，这款螺钉头部是矮圆柱造型，头部外径比螺纹大径宽出不少，头部下端带一圈平整的承压法兰面，锁附的时候这个面直接贴紧被连接件表面，不需要额外加装平垫，就能分散压紧应力，避免较薄的钣金或者铝合金工件表面被压出凹痕。螺杆部分全程加工连续三角外螺纹，末端做了锥形导向收口，装配的时候工人不用反复对准螺纹孔，顺着锥面就能把螺杆导进内螺纹孔里，哪怕是视线受阻的设备内侧工位，盲装的时候也能大幅减少对位耗时。

　　实际产线里这类螺钉的适配场景非常广：自动化设备的铝型材框架拼接时，它可以穿过型材预置的安装孔，锁进预置的弹片螺母里，把横梁和立柱牢牢固定；小型机床的外侧防护钣金，用它锁附的时候，圆柱头完全沉在钣金的沉孔范围内，不会突出外表面刮伤操作人员或者挂到管线；3C产品的组装工装里，用来固定定位块和气缸安装座，反复拆装维护的时候，螺纹的耐磨性能也能满足多次拧动的需求；甚至在小型输送线的导轨侧封板、传感器安装支架的锁附工位，这款螺钉都能适配。

　　设计这款螺钉三维数模的时候，首先要把螺纹的牙型参数做准确：三角螺纹的牙型角60度，螺距按照粗牙M8标准取1.25mm，建模时不能只做装饰性的螺纹贴图，要把每一圈牙顶、牙底的回转轮廓按螺旋扫掠生成，这样后续做干涉检查的时候，才能准确模拟螺杆和内螺纹孔的啮合间隙，避免实际装配时出现螺纹撞孔的问题。头部的承压面要保证和螺杆轴线的垂直度在公差范围内，要是建模时忽略了这个形位公差的模拟，后续工程图导出标注时，就没法给加工端明确压面的精度要求，锁附后容易出现螺钉头部偏摆、被连接件受力不均的情况。末端的锥面导向角度通常取45度，锥段长度大概1到1.5个螺距，既不会因为锥段太长减少有效螺纹啮合长度，又能起到足够的导入导向作用。

　　做整机布局的时候，还要给螺钉头部预留足够的扳手空间：圆柱头螺钉通常配套内六角扳手，头部周围至少要留出比扳手回转半径大3mm以上的操作空间，不然装配时扳手没法完全插进头部的内六角孔里，强行拧动很容易磨圆内角，导致螺钉后续无法拆卸。如果安装位置旁边有走线槽或者运动部件，还要核对螺钉头部的外轮廓，确认螺钉锁死之后，头部边缘和相邻运动件的安全间隙至少留2mm以上，避免设备运行振动后螺钉出现轻微松动，和往复运动的机构发生摩擦碰撞。

　　和普通沉头螺钉相比，这款圆柱头螺钉的头部承压面积更大，相同拧紧扭矩下，作用在工件表面的压强更小，锁附铝合金、工程塑料这类质地偏软的工件时，不容易把工件表面压溃。而且全螺纹的设计让整根螺杆都能参与啮合，当被连接件存在厚度公差波动时，不需要特意调整螺钉的插入深度，只要最终啮合牙数足够，就能获得稳定的预紧力。在需要经常拆装维护的设备工位，这类螺钉的耐用度远高于自攻螺钉，反复十几次拆装之后，螺纹牙型也不会出现明显磨损，能大幅降低设备后期维护的备件更换成本。
