5.5毫米规格开口扳手实用结构设计

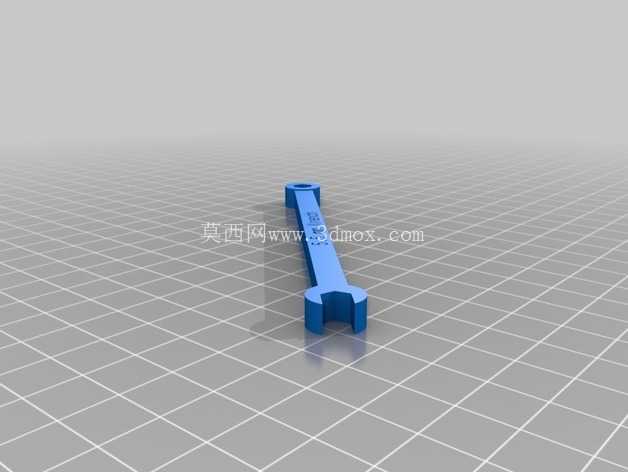

　　在日常设备维保、小型机械装配、电子设备结构拆解、精密仪器调试等场景中，小规格开口扳手的使用频率远高于大规格扭力工具，尤其是5.5毫米这个尺寸，恰好对应M3规格外六角螺栓、小型铜柱、微型设备固定螺丝的对边尺寸，是桌面级装配、弱电施工、模型组装、小型家电维修场景里必不可少的手动工具。这款扳手的整体结构采用一体式直柄设计，没有额外的铰接部件或者棘轮结构，整体刚性更强，在狭小操作空间内不会因为结构突出出现卡滞，也不会因为长期使用出现铰接部位松旷的问题，适合对扭矩要求不高但操作空间受限的拆装场景。

　　从结构设计逻辑来看，扳手头部的开口尺寸严格匹配5.5毫米对边宽度，开口处做了15度的偏转角度，这个角度是手动扳手的经典设计参数，在拆装螺栓时，只需要将扳手翻转180度就可以实现小角度摆动进给，不需要完全将扳手从螺栓上取下重新对位，在周围有管线、结构件遮挡的场景下，能够大幅减少操作所需的摆动空间，哪怕是只有30度左右的操作转角，也能完成螺栓的连续旋拧。扳手的柄部采用等宽直条设计，截面做了轻微的圆弧过渡，没有尖锐的棱角，握持时不会硌手，同时柄部长度经过合理匹配，既不会因为柄部过长导致施加扭矩过大拧断小型螺栓，也不会因为柄部过短导致施力不足无法拧动有一定预紧力的紧固件，对于M3规格的螺栓来说，手动施加的扭矩刚好在螺栓的屈服强度范围内，不需要额外搭配扭力扳手就能避免螺栓断裂或者滑牙的问题。头部与柄部的连接位置做了平滑的圆弧过渡，没有应力集中的直角结构，在施加扭力的时候，应力会沿着圆弧面均匀分散到柄部，不会出现头部与柄部连接位置断裂的问题，哪怕是偶尔施加超出常规范围的扭力，也只会出现开口轻微变形的情况，不会发生断裂飞溅的安全隐患。扳手头部的环形挂孔设计在柄部的最末端，这个位置不会影响正常的握持操作，日常收纳时可以穿在钥匙环、工具挂板的挂钩上，也可以穿挂绳挂在工具包外侧，避免小规格工具因为体积太小丢失，在高空作业场景下，还可以通过挂孔系上安全绳，防止工具坠落造成安全事故。

　　从实际使用的边界条件来看，这款扳手的整体厚度控制在3毫米左右，能够伸入到很多狭窄的缝隙中操作，比如笔记本电脑内部的固定铜柱、小型航模的结构固定件、配电箱内的小型接线端子螺丝，这些场景下普通的活动扳手因为厚度太大无法伸入，套筒扳手因为需要搭配接杆也难以在狭小空间内操作，而这款薄型直柄开口扳手刚好能够适配这类操作空间受限的场景。开口的两个工作面做了高精度的平面加工，没有倒角或者圆弧过渡，和螺栓六角头的接触面积足够大，拧动的时候不会因为接触面积过小导致螺栓六角头棱角磨损出现滑牙，哪怕是反复使用多次，开口工作面的磨损也非常均匀，不会出现局部凹陷导致的配合间隙变大问题。

　　在实际的装配场景中，这类小规格扳手往往是成套工具里最容易丢失也最容易被损耗的部件，因为其尺寸小，使用场景多，很多时候操作人员会随手放置导致遗失，同时在拧动一些有锈蚀或者涂了螺纹胶的小螺栓时，也容易因为用力不当导致开口变形，所以这类扳手的结构设计不需要追求过多的附加功能，核心要保证的就是尺寸精度、结构刚性和使用便利性，这款一体式直柄扳手刚好抓住了这些核心需求，没有多余的结构设计，整体结构简单可靠，加工难度低，量产时的一致性容易控制，不管是作为设备配套的随机工具，还是作为日常维修的备用工具，都能够很好地满足使用需求。在三维建模过程中，这类扳手的建模重点在于头部开口的尺寸精度控制，以及连接位置的圆弧过渡处理，需要避免出现直角应力集中的结构，同时柄部的长度和厚度比例要符合手动操作的人机工程学要求，不能出现柄部过薄导致握持时割手，或者柄部过厚导致重量过大不便携带的问题，挂孔的位置要避开握持区域，尺寸要能够适配常规的挂绳和挂钩，整体的边缘都要做倒钝处理，去除加工后的毛刺，避免使用时划伤操作人员的手部。
