水龙头流量调节用星形手拧旋钮结构

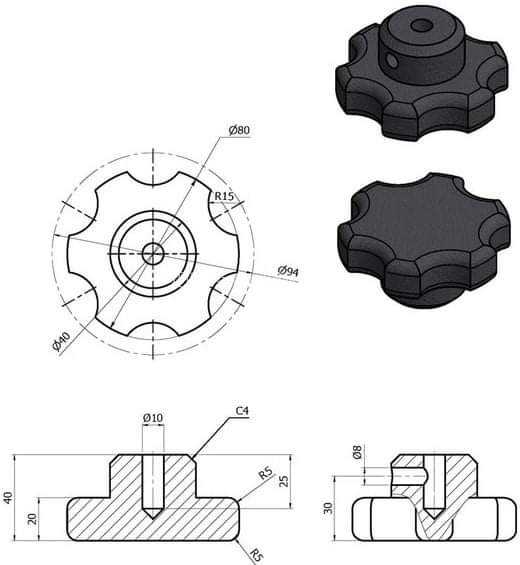

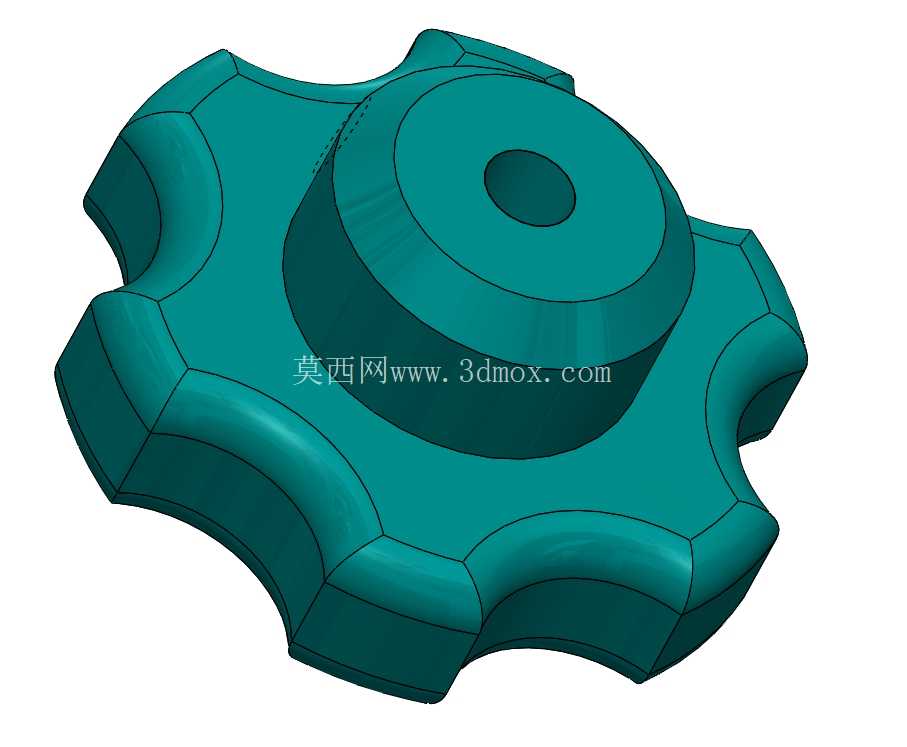

　　在民用给排水、卫浴设施、小型流体管路的终端控制场景中，这类手拧旋钮是终端用户直接接触的操作部件，核心作用是通过手动旋转带动阀芯动作，调整水龙头过流截面的开合度，以此控制管路内水流的通断与流量大小，无需额外辅助工具即可完成操作，适配家庭厨卫、公共洗手台、实验室供水终端等多种需要频繁手动调节水流的场景。从实际使用需求出发，这类旋钮的设计首先要考虑徒手操作的施力便利性，本次设计的旋钮采用六瓣星形外轮廓，每一处凸起的瓣状结构都对应手指的施力位置，边缘做了大圆角过渡处理，避免旋转施力时硌手，同时增大了手部与旋钮的接触摩擦力，即便手部沾有水渍、油污，也能稳定施力带动旋钮旋转，不会出现打滑空转的情况。

　　旋钮主体采用对称式回转结构设计，中心设置有与阀芯阀杆配合的安装孔，安装孔的尺寸与常规水龙头阀芯的驱动杆尺寸匹配，安装时直接将孔位对准阀杆压入即可完成装配，不需要额外的紧固件连接，装配工序简单，后期维护更换也十分便捷，普通用户无需专业工具就能完成旧旋钮的替换。从结构强度角度考虑，旋钮整体壁厚做了均匀化设计，避免壁厚差异过大导致注塑成型时出现缩痕、内应力集中的问题，瓣状结构与中心主体的衔接位置做了圆弧过渡加强，不会因为长期反复施力旋转出现瓣部断裂的情况，能够承受日常使用中频繁拧动的载荷。

　　旋钮的上层设置有一圈凸起的同轴凸台，这个结构一方面可以在旋钮安装到位后，与水龙头的基座面形成限位，避免旋钮过度下压摩擦基座表面，长期使用刮花龙头外观，另一方面凸台的圆柱面也可以作为安装时的对位基准，保证旋钮安装后与阀芯保持同轴度，旋转时不会出现偏心卡滞的问题。在安装边界的设计上，旋钮的整体外轮廓直径控制在常规成人手掌可轻松握持的范围内，旋转时所需的操作空间较小，即便在洗手台、水槽等周边空间局促的安装位置，也不会因为旋钮尺寸过大导致操作时碰到周边的台盆、墙体等障碍物，中心安装孔的深度经过匹配设计，既能够完全包裹住阀芯的驱动杆，保证扭矩传递的稳定性，又不会因为孔深过大顶到阀芯内部结构，影响阀芯的正常行程。

　　从实际使用的人机交互角度出发，星形轮廓的每个凹位都刚好对应手指放置的弧度，用户旋转旋钮时，手指可以自然卡在凹位内，不管是顺时针拧动关闭水流，还是逆时针拧动开大流量，都能顺畅施力，不需要刻意调整握持姿势，相比传统的圆形光滑旋钮，操作时的力反馈更清晰，用户可以通过拧动的角度直观判断当前的流量大小，调整水流时的控制精度更高。这类旋钮除了应用在水龙头上，也可以适配在其他需要手动调节的小型阀门、风门、调节机构上，只要安装孔的尺寸与驱动杆匹配，都可以通用，结构的通用性较强。在建模过程中，优先保证了各曲面之间的顺滑过渡，所有的棱边都做了倒圆角处理，既符合日常使用的安全要求，不会有尖锐边角划伤用户，也能让后续注塑成型时的模具填充更顺畅，减少尖角位置的应力集中，提升零件的成型良率和使用寿命。整体结构没有复杂的倒扣、侧凹特征，采用常规的两板模即可完成注塑生产，模具加工难度低，量产时的成本可控，适合大批量生产应用。
