标准麻花钻切削刀具三维结构设计

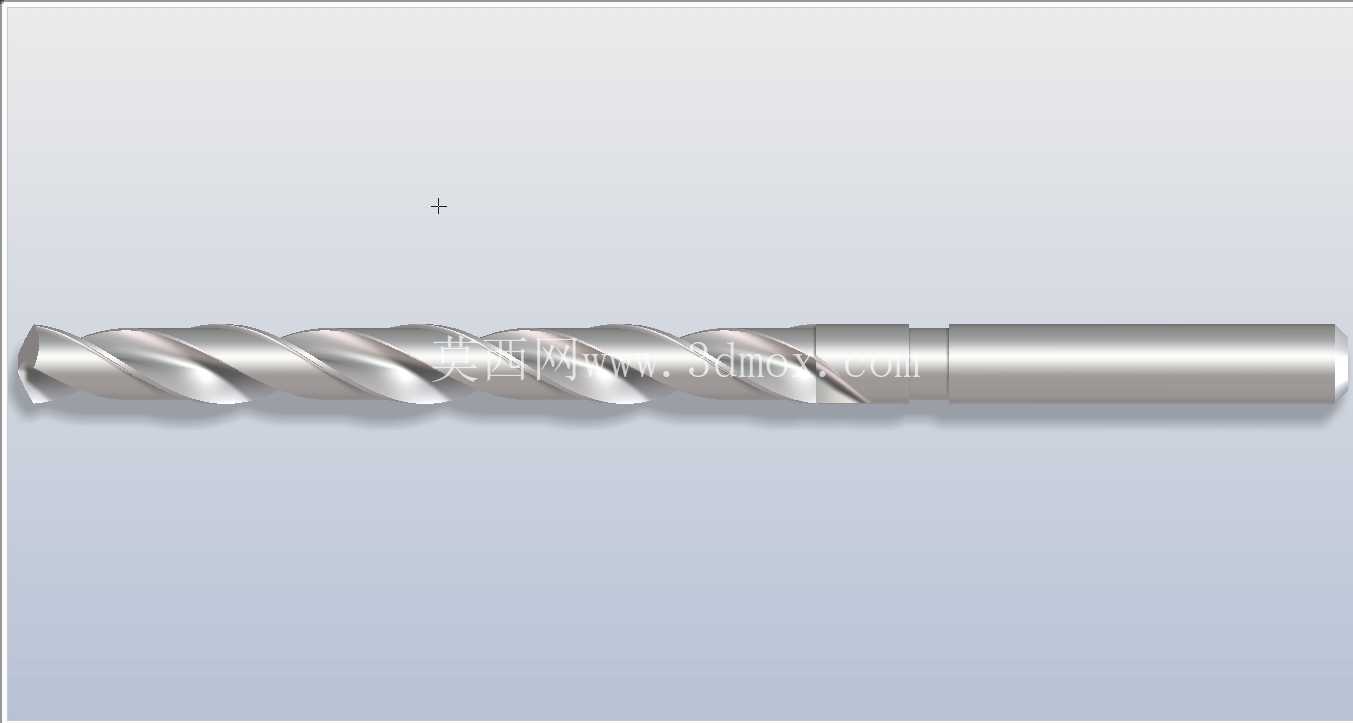

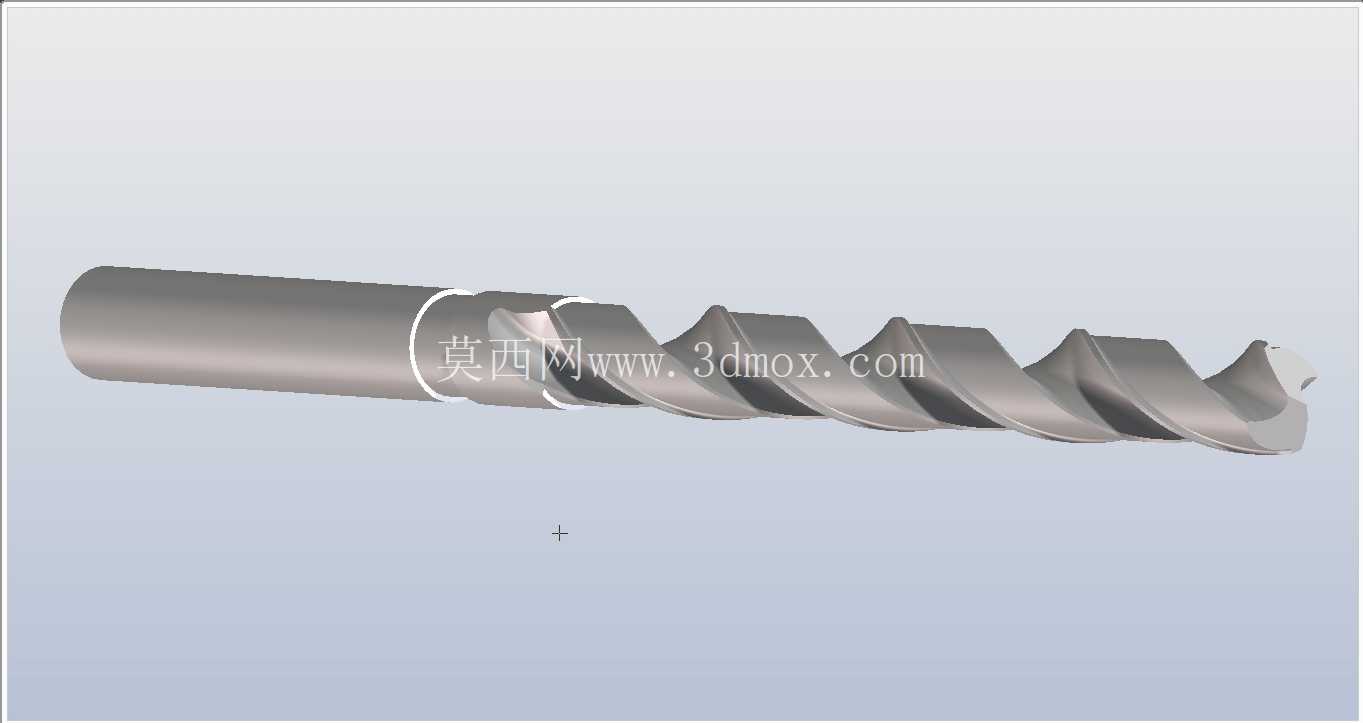

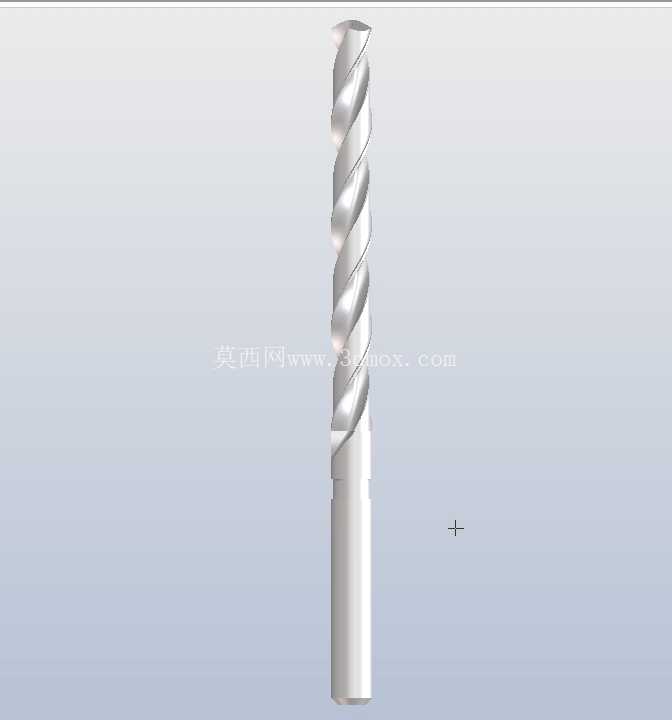

　　在金属切削加工、模具修配、零部件装配的现场场景里，钻孔工序是覆盖绝大多数机加工、装配环节的基础工序，而麻花钻作为钻孔工序里应用占比最高的切削刀具，其结构合理性直接决定孔加工的尺寸精度、孔壁粗糙度以及加工效率。这款钻头的结构设计完全遵循金属切削刀具的设计逻辑，整体分为切削工作段、排屑螺旋槽段、装夹柄段三个核心功能区域，不同区域的直径公差、表面粗糙度要求存在明确差异。切削工作段的横刃、主切削刃、副切削刃的角度参数经过反复校核，横刃斜角控制在合理区间，能够有效降低钻孔初始阶段的轴向抗力，避免钻孔入钻时出现位置偏移，这一点在薄板钻孔、斜面钻孔的工况下尤为关键，很多现场加工出现的孔位超差问题，本质上就是入钻阶段横刃定心不足导致的。排屑螺旋槽的螺旋角设计兼顾了不同材质的加工适配性，槽型的截面轮廓经过优化，既保证了钻芯厚度满足刀具刚性要求，避免高速钻削时出现刀体折断的风险，又能给切屑留出足够的排出空间，钻削钢材时产生的带状切屑可以沿着螺旋槽顺畅排出，不会因为切屑堵塞在槽内导致孔壁刮伤、刀具过热退火的问题。装夹柄段采用直柄结构，适配市面上绝大多数台钻、手电钻、加工中心的钻夹头装夹要求，柄部的圆柱度公差控制在较高精度等级，装夹后不会出现径向跳动超差的问题，要知道如果柄部圆度不足，高速旋转时的径向跳动会直接导致钻出的孔径扩大、孔壁出现振纹，严重时还会加剧切削刃的非正常磨损。

　　从安装边界来看，这款钻头的整体长度、螺旋槽长度、切削段长度的比例符合通用刀具的尺寸规范，在常规深度的盲孔、通孔加工场景下，不会出现槽长不足导致排屑不畅，或是刀体过长导致刚性不足的问题。设计过程中针对钻芯厚度做了增量设计，从切削端向柄部方向钻芯厚度逐渐增加，这种变厚度钻芯结构能够大幅提升刀体的抗扭强度，在加工高硬度钢材、铸铁材料时，能够承受更大的进给抗力，不会轻易出现断刀的情况。同时副切削刃的刃带宽度做了合理收窄，既能够保证钻头在孔内的导向作用，避免钻孔走偏，又能减少刃带与孔壁的摩擦面积，降低钻削过程中的切削热产生，延长刀具的单次修磨间隔。

　　在实际应用场景中，这款钻头可以覆盖普通碳钢、铸铁、有色金属等多种常见工程材料的钻孔加工，不管是模具车间的模具钢钻孔修配、装配车间的零部件安装定位孔加工，还是维修现场的现场钻孔作业，都能适配对应的加工参数要求。很多现场操作人员在选用钻头时容易忽略槽型与刃口角度的匹配性，实际上不同的螺旋角对应的排屑效率、切削抗力差异很大，这款钻头的螺旋角选取的是通用加工场景下的最优区间，既不会因为螺旋角过大导致刀体刚性下降，也不会因为螺旋角过小导致排屑阻力增大。另外切削端的后角设计也经过考量，针对不同加工直径的钻头后角做了对应匹配，小直径钻头的后角适当放大，减少后刀面与工件加工面的摩擦，大直径钻头的后角适当收窄，保证切削刃的强度，避免大进给量下出现崩刃的问题。从三维建模的角度来看，螺旋槽的曲面建模是整个钻头模型的核心难点，需要保证槽型曲面沿着钻体螺旋线的扫掠连续性，不能出现曲面褶皱、曲率突变的问题，否则模型导入到工程分析软件做切削仿真时，会出现网格划分失败、仿真结果失真的情况。同时刃口部分的微小倒角、刃带的等宽设计都需要在建模时精准还原，这些细节结构虽然尺寸很小，但直接决定了刀具实际使用时的切削性能，很多简化建模的钻头模型会忽略刃带和横刃的修磨结构，导致模型和实际刀具的切削特性存在很大偏差，无法用于后续的切削参数仿真、刀具结构优化工作。在做装配适配性校核时，这款钻头的柄部直径公差严格按照通用钻夹头的装夹公差范围设计，不管是手紧式钻夹头还是扳手式钻夹头，都能够实现可靠装夹，不会出现装夹打滑、柄部夹伤的问题。

　　对于从事刀具设计、机加工工艺编制的从业者来说，这个模型的结构细节可以作为通用麻花钻设计的参考基准，在开发特殊用途钻头比如深孔钻、硬质合金钻头时，可以在这个基础结构上调整槽型、角度、材质参数，快速完成定制化刀具的结构设计。在日常的加工场景中，很多孔加工的质量问题都和钻头的结构参数选择不当有关，比如钻削铝合金时如果螺旋角过小，切屑容易粘在槽内导致孔壁粗糙，钻削高硬度钢材时如果钻芯过薄，很容易出现断刀报废的问题，这款通用型钻头的结构参数平衡了刚性、排屑、切削抗力三个核心要素，能够覆盖绝大多数常规钻孔场景的使用需求，不需要针对单一材质做特殊的参数调整，适配性很强。
