径向发动机活塞连杆组件剖视结构设计

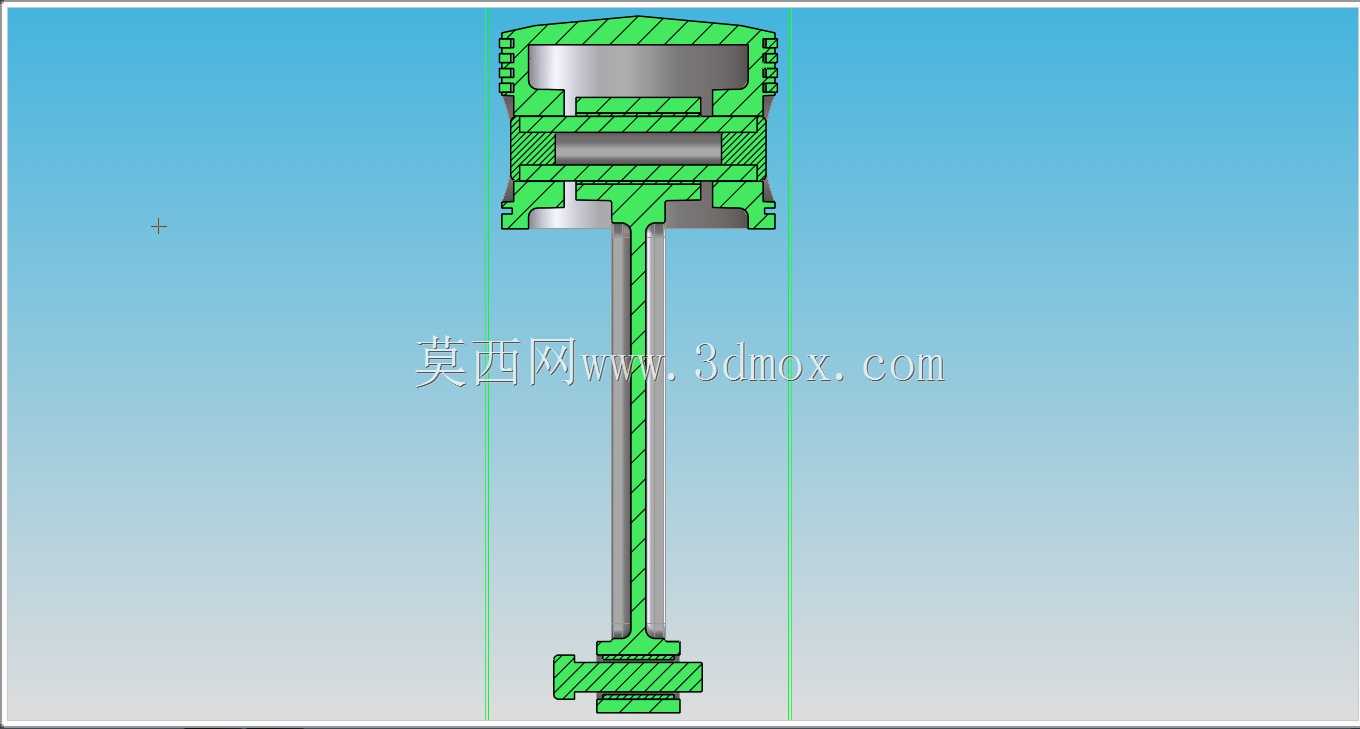

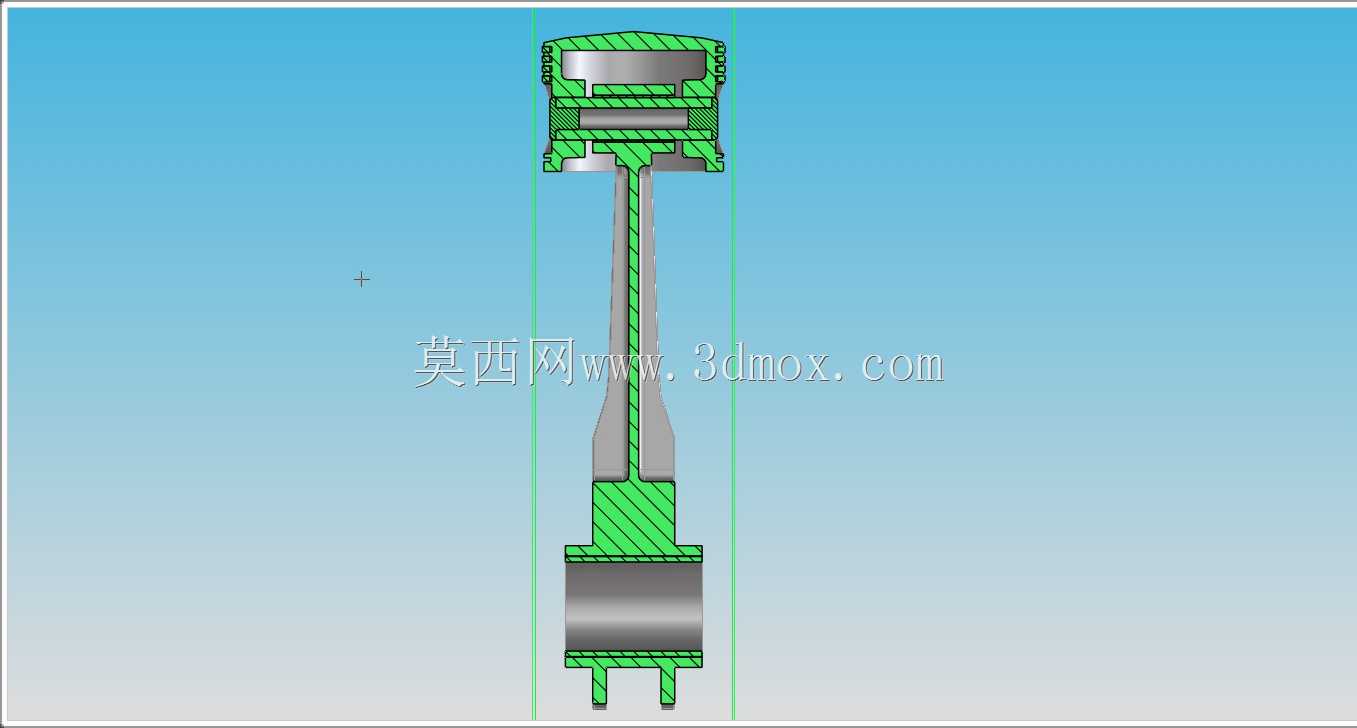

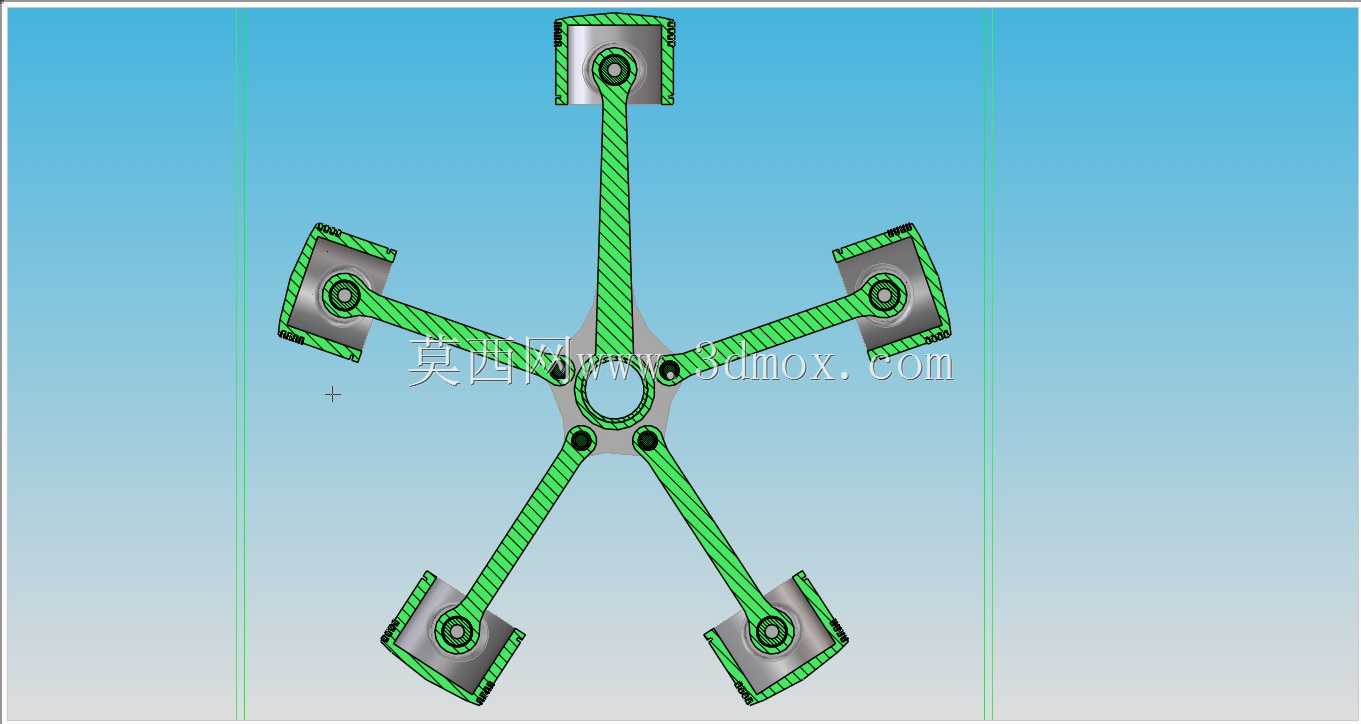

在小型航空动力、老式农用机械、紧凑型特种作业装备的动力单元选型场景中，径向发动机凭借其周向布置气缸的紧凑结构、优异的风冷散热效率，始终占据着不可替代的应用位置，本次呈现的剖视结构，完整还原了单组气缸-活塞-连杆的核心传动链路，可直接用于动力单元的结构原理教学、同类型产品的逆向设计参考、以及传动链路的受力仿真分析前置建模工作。从实际功能落地角度看，这套组件承担着将气缸内燃料燃烧产生的爆发压力，通过活塞的往复直线运动转化为连杆摆动、最终传递给曲轴输出旋转扭矩的核心作用，设计过程中优先保证了活塞与气缸壁的配合间隙合理性，活塞环槽的位置与尺寸严格按照密封、刮油的双重功能要求设定，既避免燃烧室内高压气体窜入曲轴箱，也能保证气缸壁面润滑油膜的均匀分布，减少往复运动过程中的磨损失效风险。设计思路上采用了直接建模的参数化逻辑，所有配合面均保留了可编辑的参数边界，活塞销孔的同轴度、连杆大小头的平行度都按照通用内燃机的设计公差要求预留了调整空间，不需要重新绘制基础特征就能根据不同排量需求调整活塞行程、气缸直径、连杆长度等核心参数。从安装边界来看，这套组件的轴向尺寸完全匹配径向发动机周向布置的空间要求，连杆小头与活塞销的配合采用全浮动结构设计，安装时不需要额外的专用工装就能完成活塞销的压装与卡环定位，活塞顶部的燃烧室凹坑形状适配常规的点燃式燃烧系统，不需要额外修改就能直接匹配通用的点火系统与喷油结构。在实际工程应用中，这套结构还可用于验证不同工况下的连杆受力变形情况，通过剖视视角能清晰观察到活塞内部的加强筋布置、连杆杆身的变截面结构，这些细节都是为了在保证结构强度的前提下尽可能降低往复运动件的质量，减少曲轴运转过程中的惯性力负载，提升动力输出的平顺性。气缸外壁的散热鳍片结构也在模型中做了完整还原，能直观对应径向发动机风冷散热的结构特点，不需要额外补充特征就能直接用于散热仿真的前处理工作，对于刚接触内燃机结构设计的从业者来说，这套剖视模型能快速帮助理解往复式动力的传动逻辑，理清活塞、连杆、气缸三者之间的配合关系，避免在初始设计阶段出现配合间隙不合理、运动干涉等常见问题。
