可栓接M5螺栓连接配置总成结构

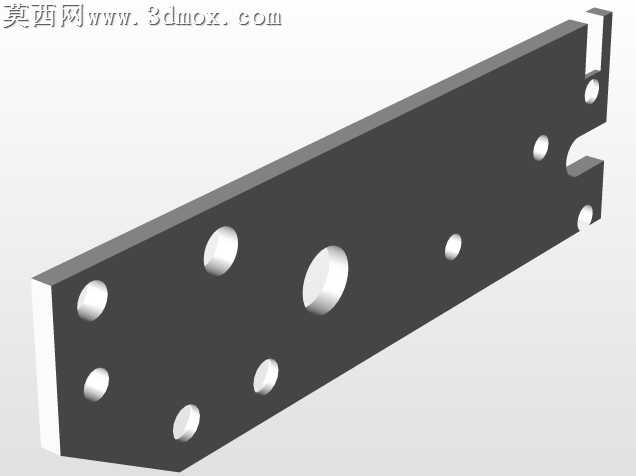

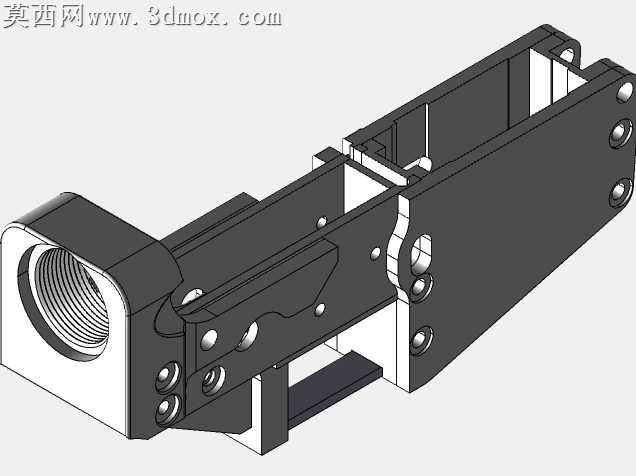

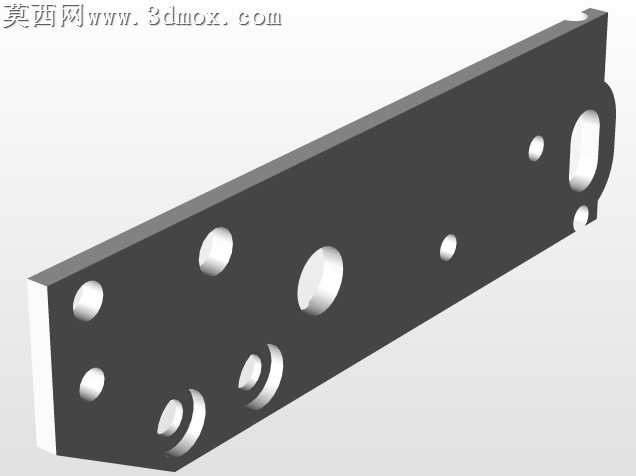

本作品为可栓接的M5螺栓连接配置总成三维模型，建模过程严格遵循机械设计规范，以参数化建模方式完成全结构搭建，首先基于M5螺栓的标准尺寸参数，确定总成各部件的基准坐标系，依次完成主体承载架体、螺栓适配孔位、定位卡槽、锁紧配合面的特征绘制，建模过程中对每一处安装孔的同轴度、配合面的平面度都做了参数约束，确保各部件装配后无干涉错位问题。模型渲染阶段采用金属哑光材质模拟主体结构的硬质合金质感，对螺纹部位做了精细化的纹理处理，还原内螺纹、外螺纹的真实牙型结构，同时对架体上的减重槽、定位销孔、安装过孔都做了细节倒角处理，避免锐边结构不符合实际加工工艺要求。从结构设计来看，该总成采用分体式栓接组合结构，架体一侧设置标准M5内螺纹接口，可直接适配对应规格的外螺纹部件，架体周身分布多组M5螺栓安装孔位，既可以通过螺栓实现自身各组件的锁紧固定，也预留了外接其他功能部件的安装位置，架体中部设置的镂空卡槽结构，既能够降低整体总成的重量，也可以为配套的螺栓捕捉机构提供运动避让空间，保证螺栓对接过程中不会出现结构卡滞。设计思路围绕M5螺栓的快速对接捕捉需求展开，整体结构兼顾连接强度与装配便捷性，所有孔位的位置公差、配合间隙都按照通用五金配件的装配标准设定，既保证螺栓连接后的锁紧可靠性，也能够让配套的螺栓捕捉机构顺利完成对接动作，模型的各部件都保留了可编辑的参数特征，可根据实际使用场景调整架体长度、孔位间距、螺纹深度等参数，适配不同的安装工况需求，整体结构无冗余设计，每一处凸起、凹槽、孔位都具备对应的功能作用，完全符合机械连接组件的实用化设计要求。
