三爪式滚珠轴承拆卸拉马工具设计

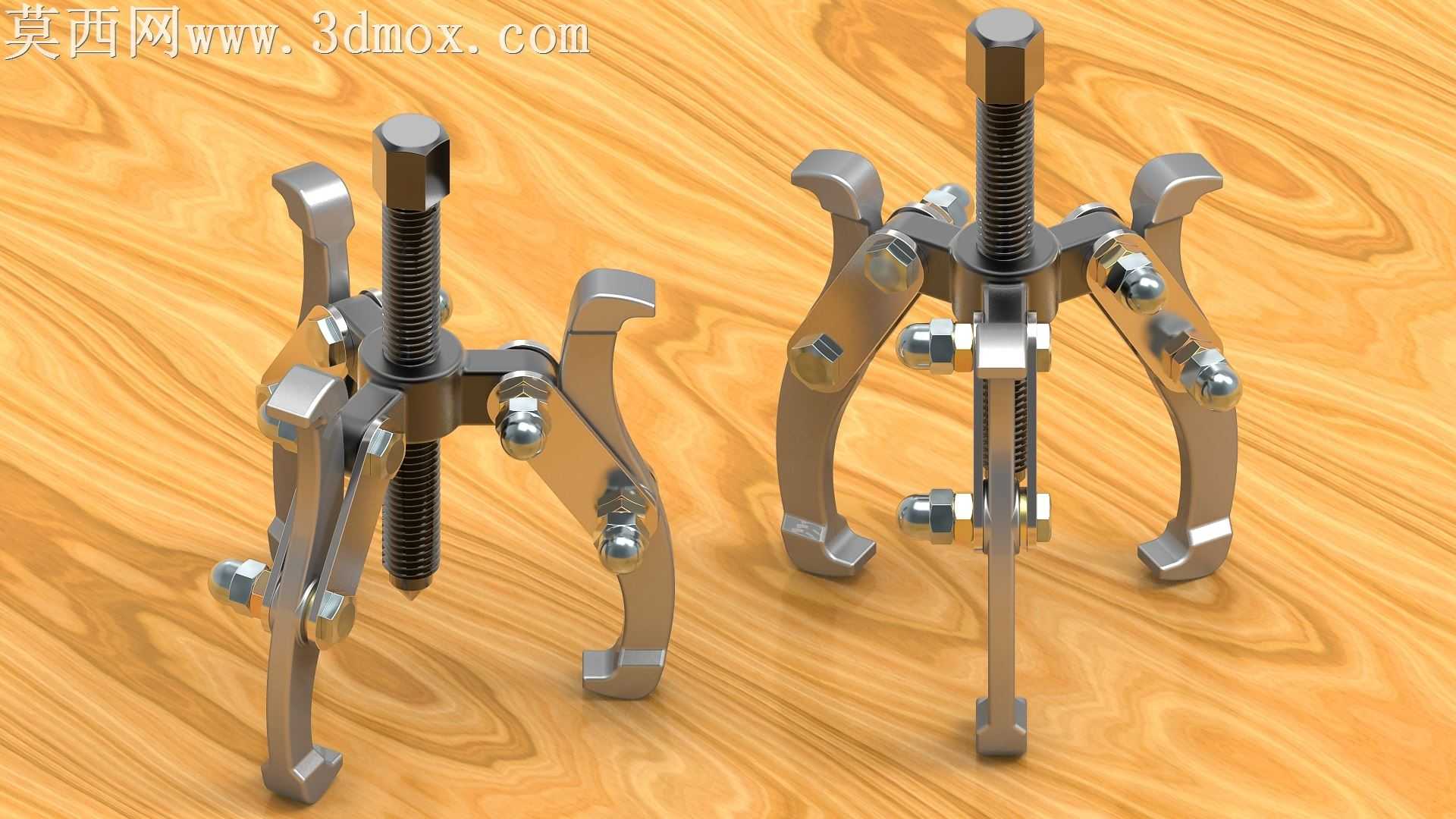

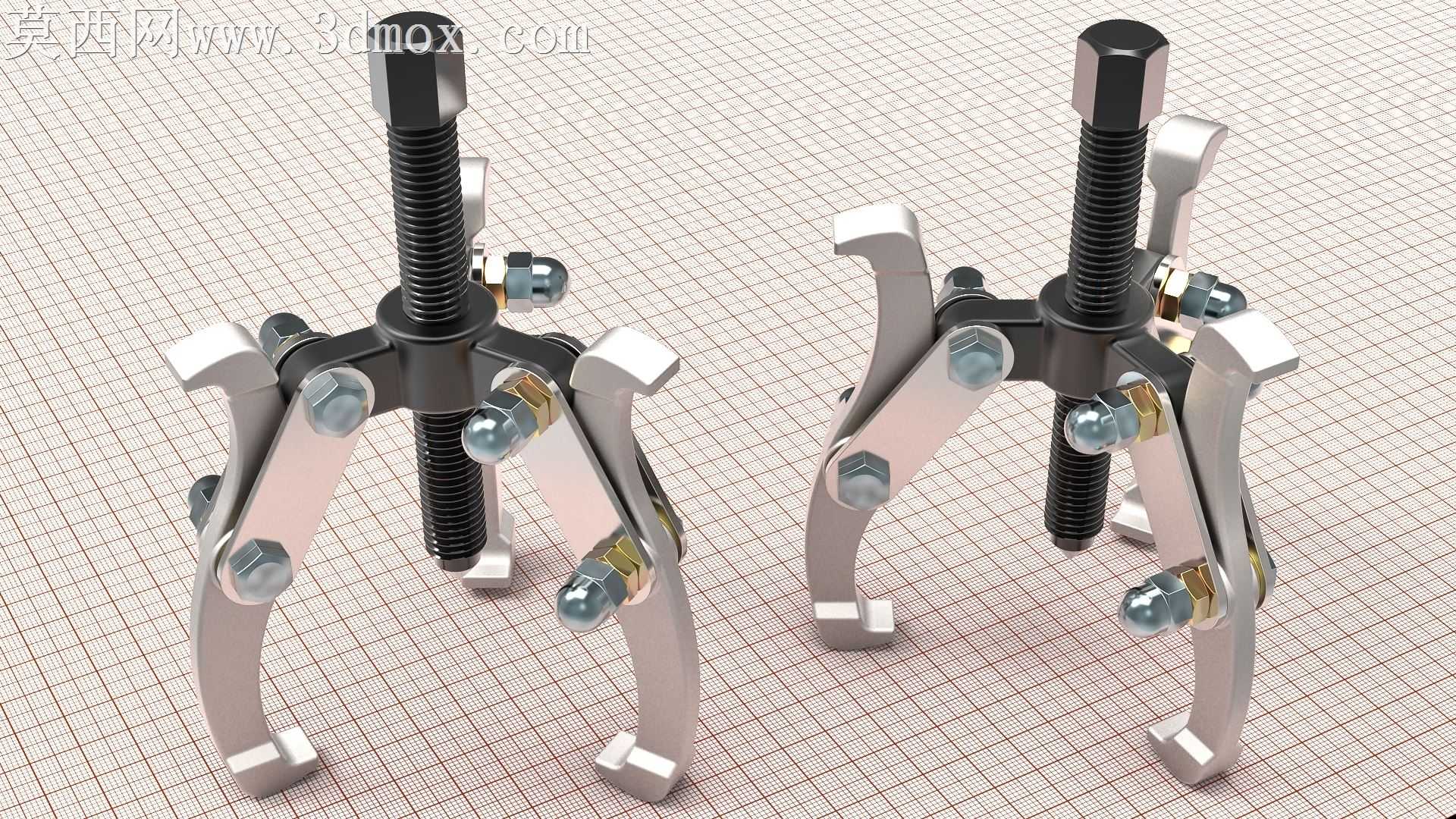

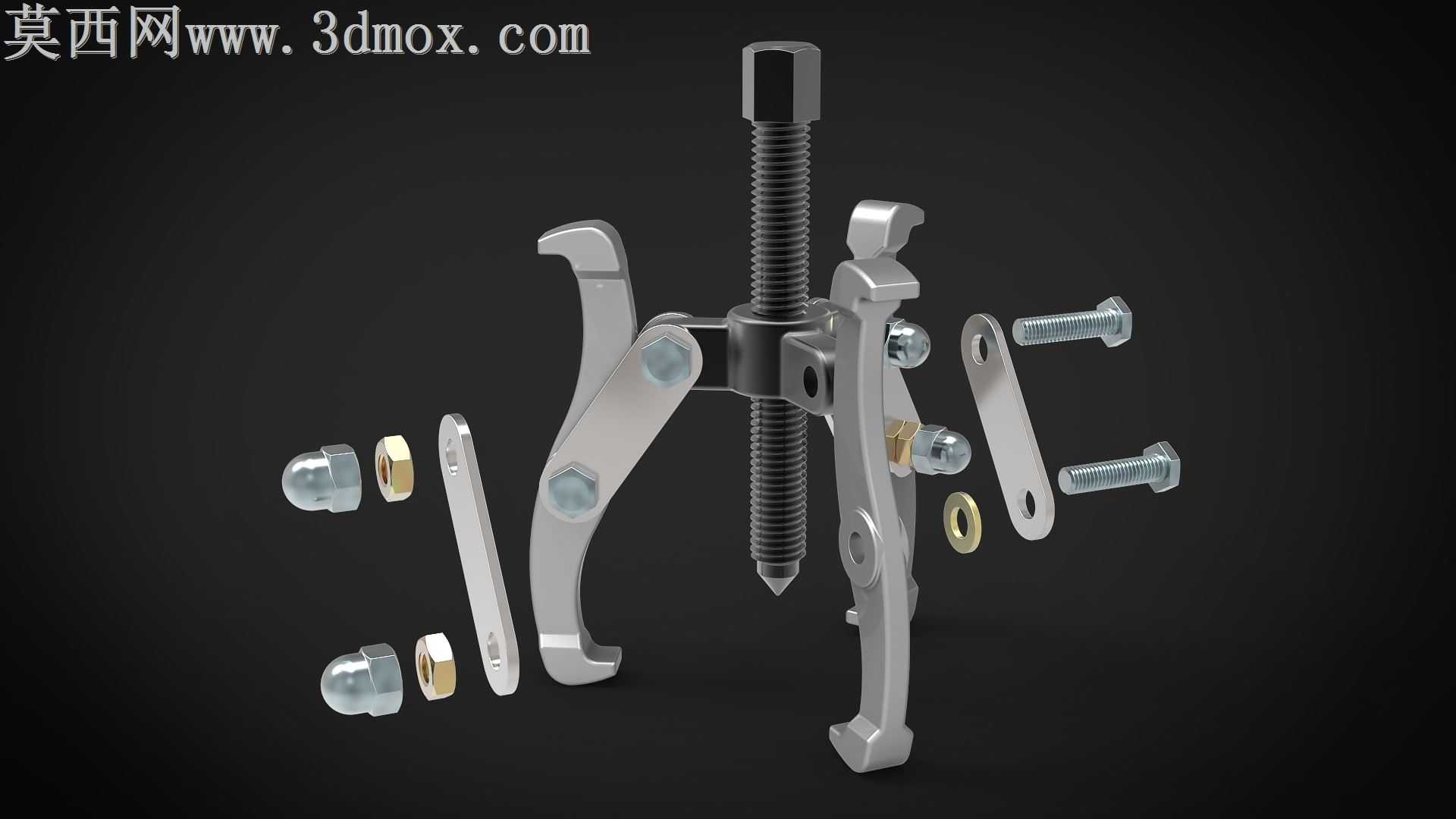

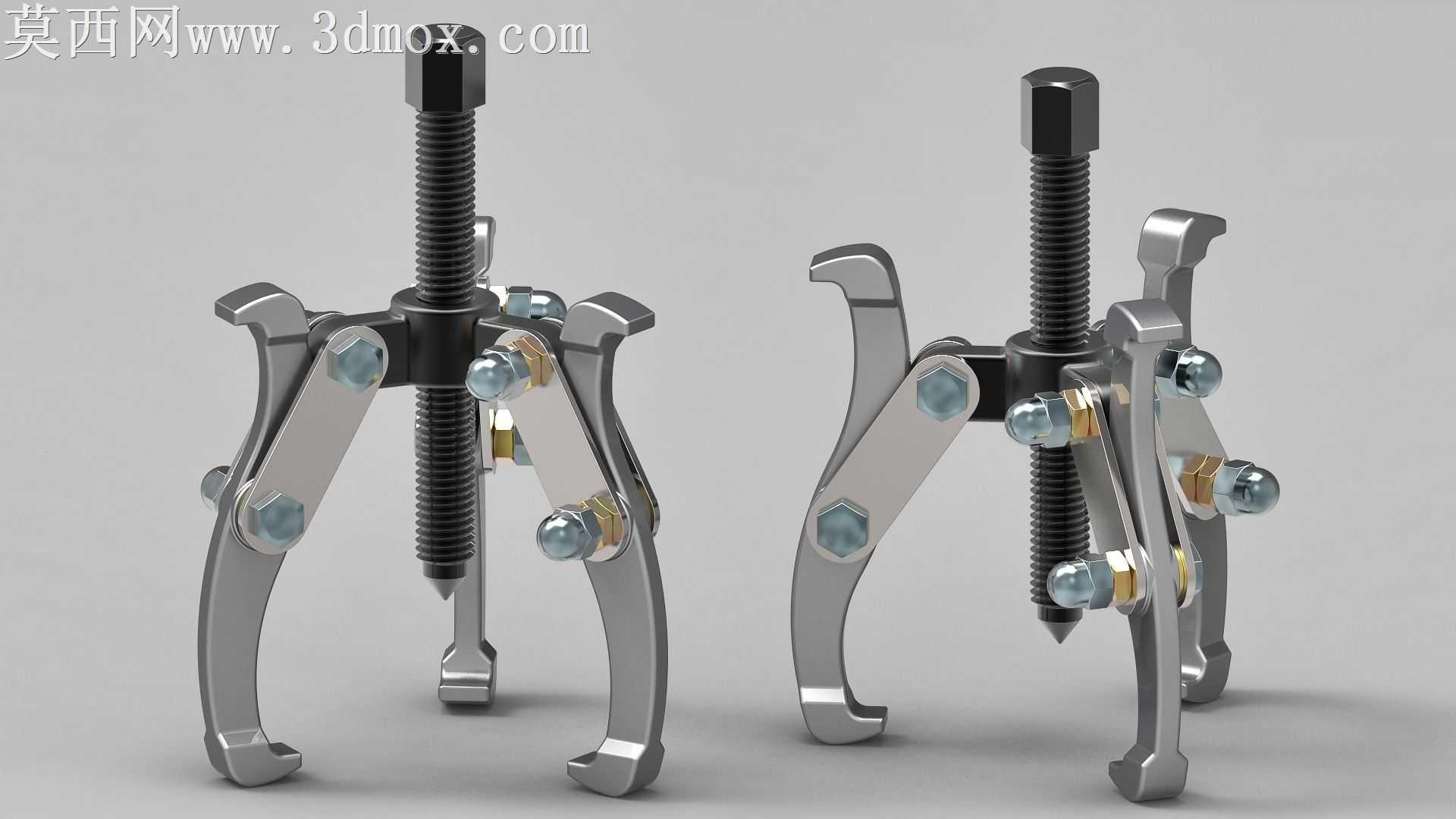

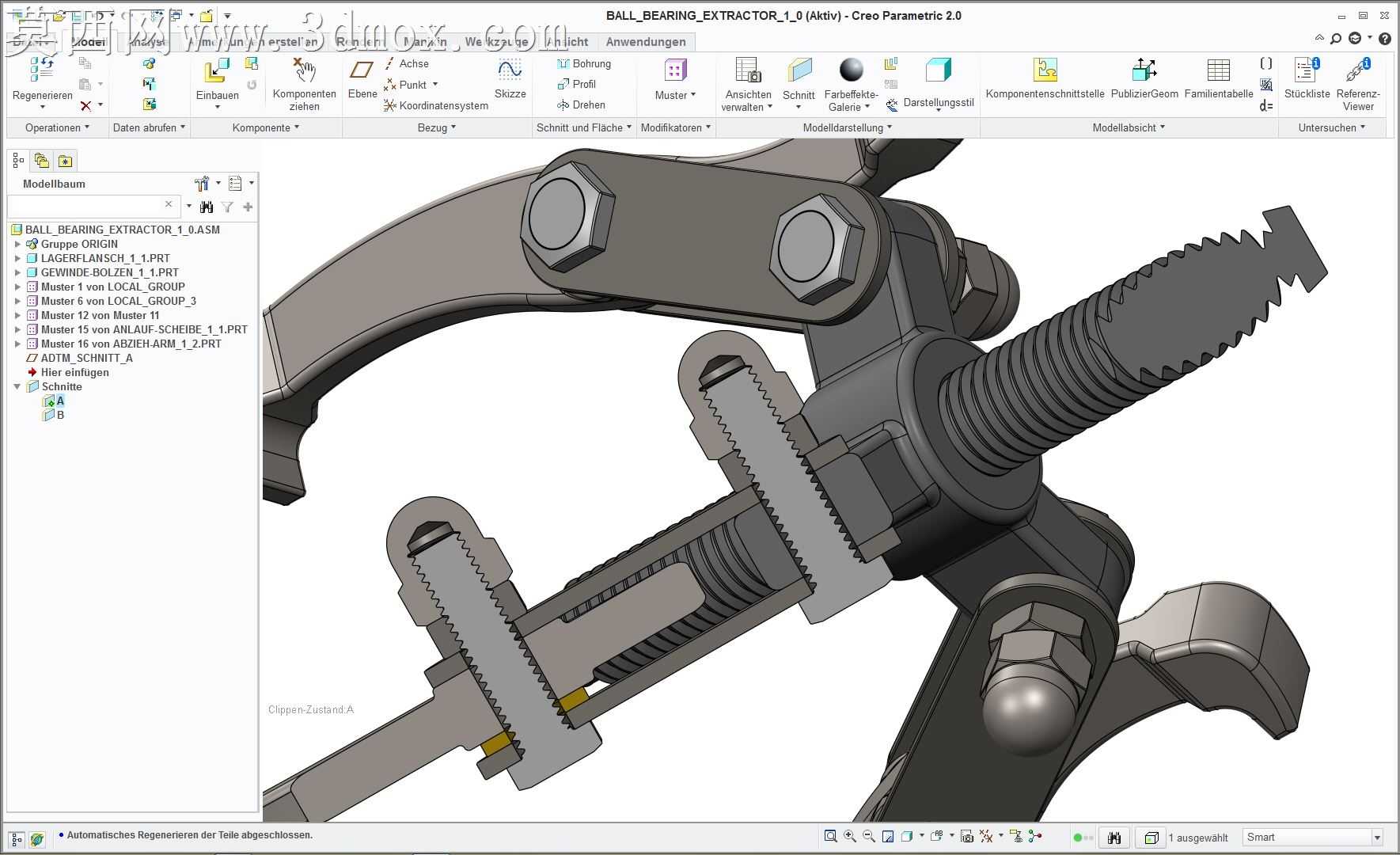

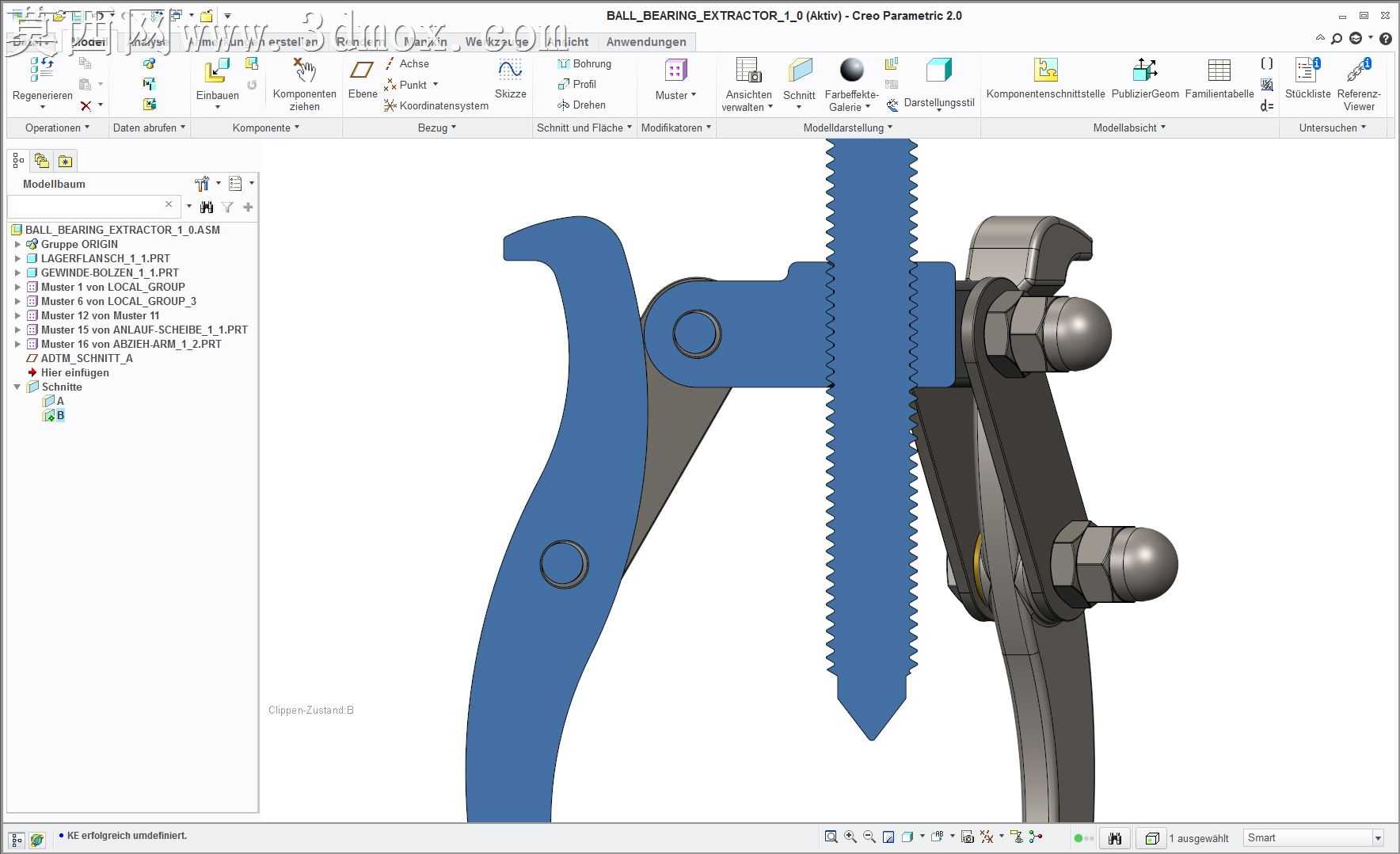

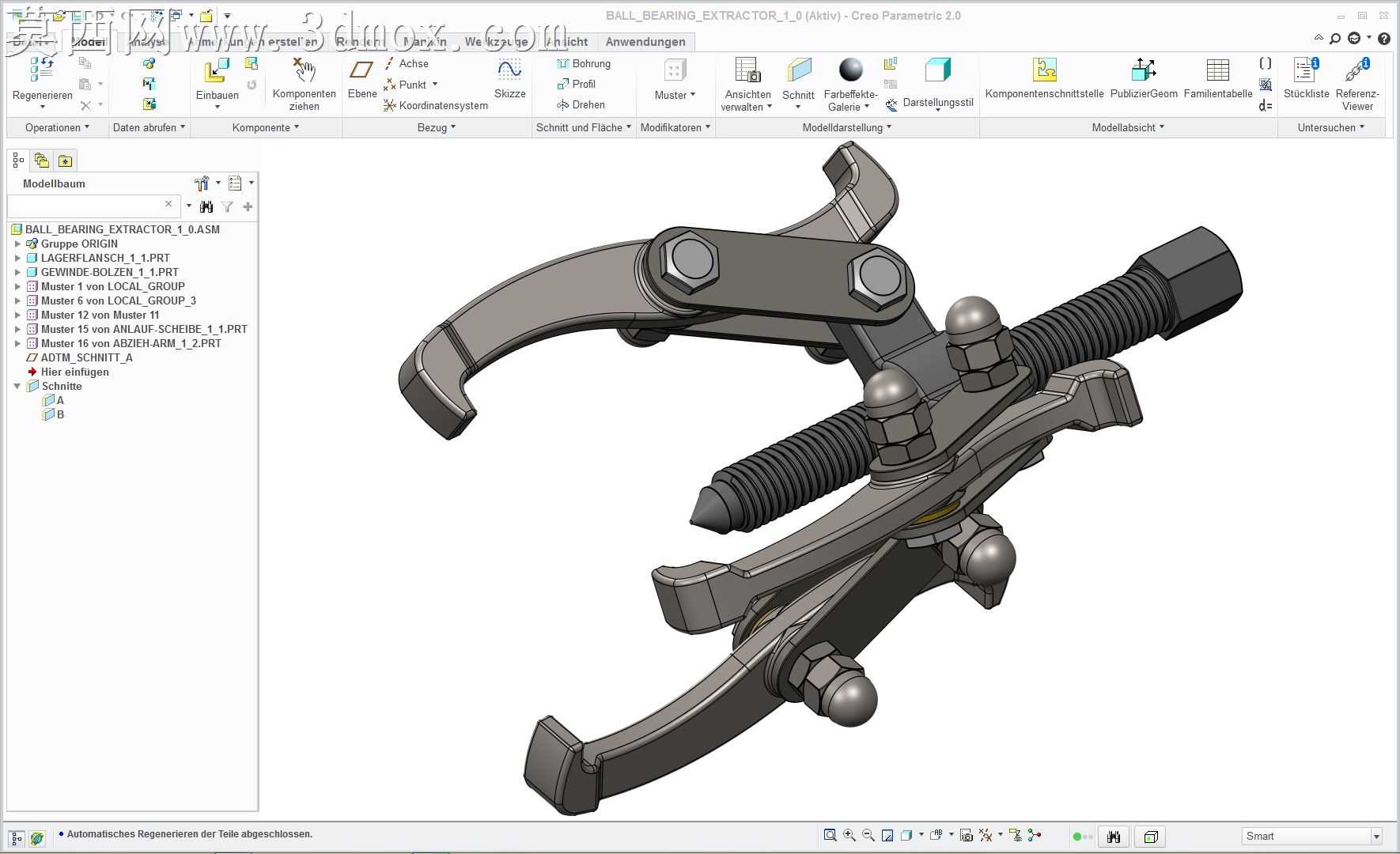

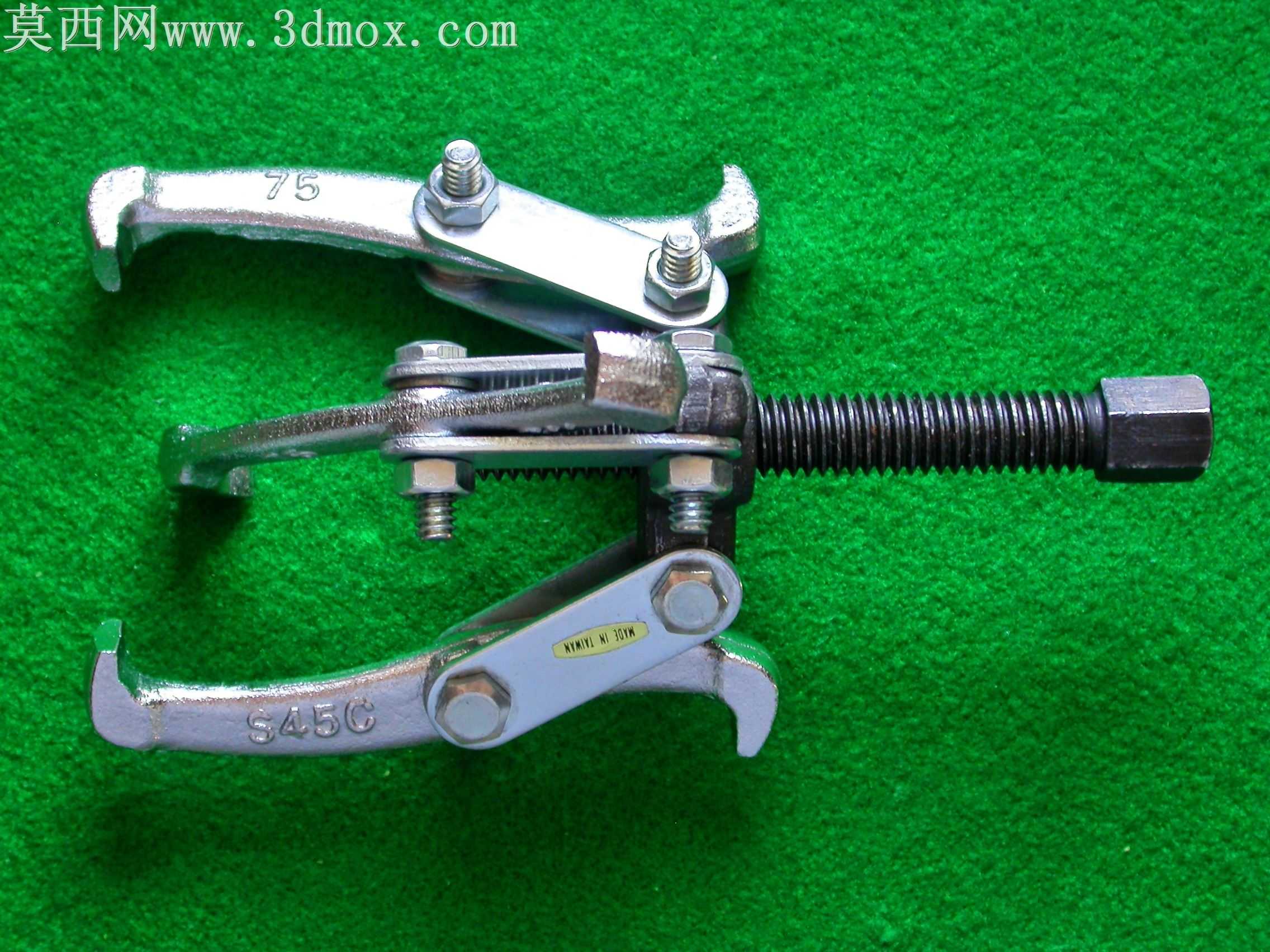

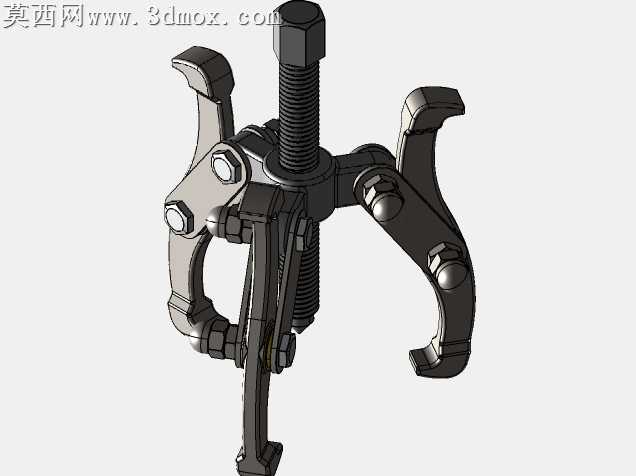

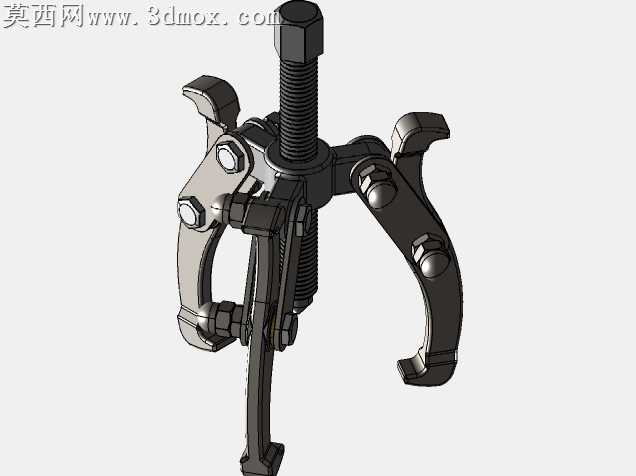

本作品为三爪结构的滚珠轴承拆卸工具三维建模设计，整体采用对称式结构布局，核心由中心施压螺杆、三爪联动臂架、铰接连接组件、定位顶针四个功能模块组成。建模过程中严格遵循机械加工工艺要求，所有内外螺纹结构均采用理论值建模，未设置0.15mm的常规建模间隙半径，仅在部分零件锐边位置做了微小倒角处理，既保证渲染效果的真实质感，也兼顾了后续数控加工生产的尺寸准确性。模型材质分配贴合实物属性，中心螺杆采用发黑处理的高强度合金钢材质，表面呈现哑光深灰金属质感，螺纹牙型清晰规整，顶部设置六角施力端头可适配扳手操作，底端集成尖锐定位顶针，用于对准轴承安装轴的中心定位孔，避免拆卸过程中出现偏载滑脱问题。三个均匀分布的卡爪采用镀铬合金钢材质，表面呈现亮银色金属光泽，卡爪末端设置向内弯折的钩形结构，可牢固勾住轴承内圈或外圈的端面，卡爪臂通过多组六角螺栓与铜质铰接衬套连接在中心滑套上，可根据待拆卸轴承的外径尺寸自由调整开合角度，适配不同规格的滚珠轴承拆卸需求。渲染阶段采用工作室柔光布光方案，通过多角度补光突出金属零件的反光质感与结构棱角，铰接位置的铜质衬套做了黄铜金属材质区分，螺栓头部的六角轮廓、卡爪表面的磨削纹理都做了细节还原，整体结构运动逻辑符合实际使用场景：旋转中心螺杆时，中心滑套带动三个卡爪同步向内收拢，在顶针抵住轴端的反作用力下，将轴承平稳从安装轴上拔出，无结构干涉问题，所有零件均可拆分单独出图，可直接用于机械加工教学、工具产品展示、维修操作演示等场景。
