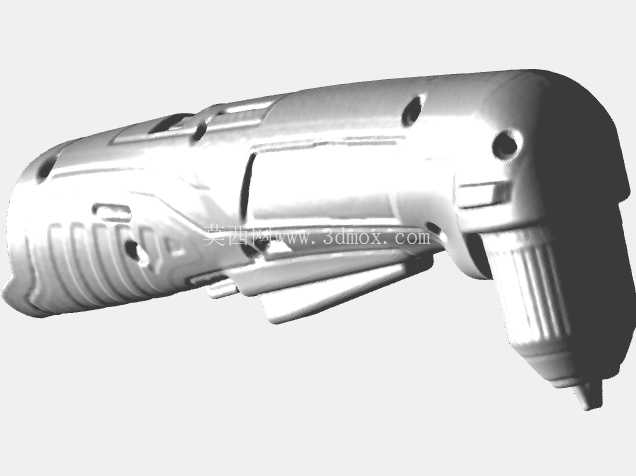

密尔沃基充电式手电钻三维扫描逆向模型

手持电动工具在装配维修、家装施工、现场加工场景中，是一线作业人员接触频次最高的工装类设备之一，其中充电式手电钻凭借无外接电源线束缚、扭矩输出区间宽、可适配多类工作头的特性，覆盖了金属钻孔、木材拧接、饰面开孔等多类作业需求，而密尔沃基M12系列作为紧凑型12V锂电平台的代表性产品，其握持手感、重心分配、机身轮廓的人机工程设计，一直是同类产品对标参考的核心对象。

做工具收纳系统定制、Packout工具箱内嵌模块设计、作业工位工具挂架开发的结构工程师，往往会遇到一个共性问题：公开渠道可获取的手电钻三维模型大多是概念化简化模型，要么省略了机身表面的防滑纹理、电池包衔接处的卡扣凸台、夹头根部的档位环结构，要么整体轮廓尺寸存在偏差，直接用于泡沫内衬铣削、3D打印定位卡槽制作时，会出现工具放不进去、卡合间隙过大、固定位偏移的问题，最终导致定制的收纳模块无法匹配实机，需要反复修模调整，浪费加工材料与调试时间。

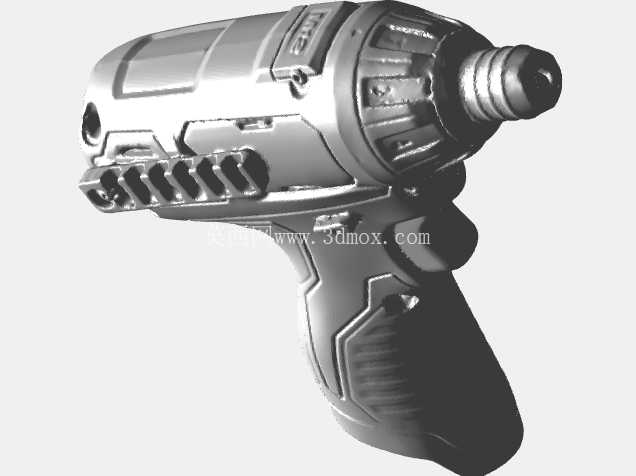

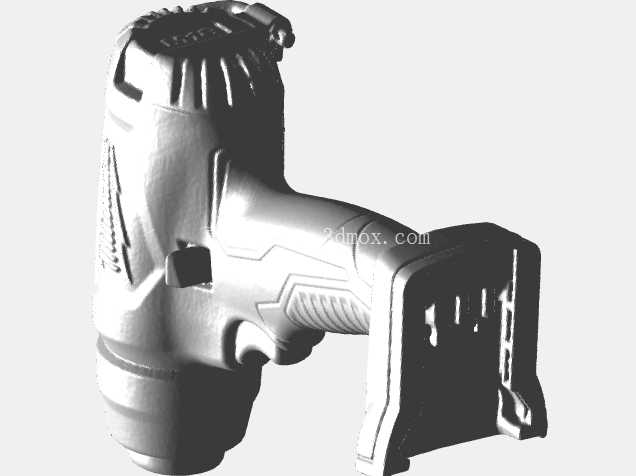

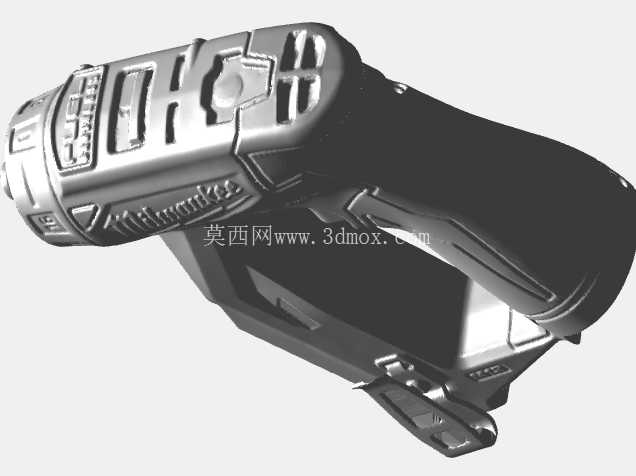

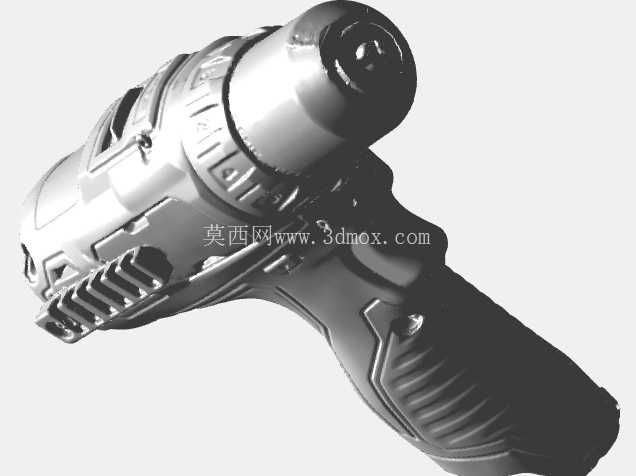

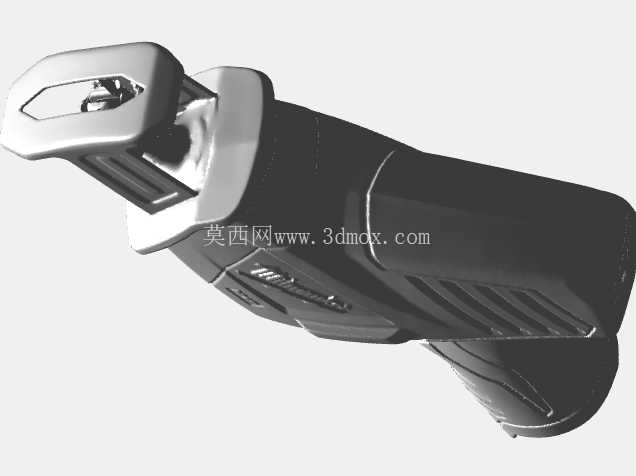

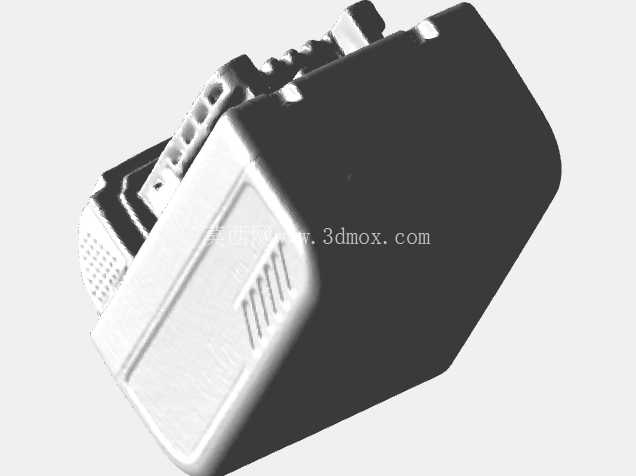

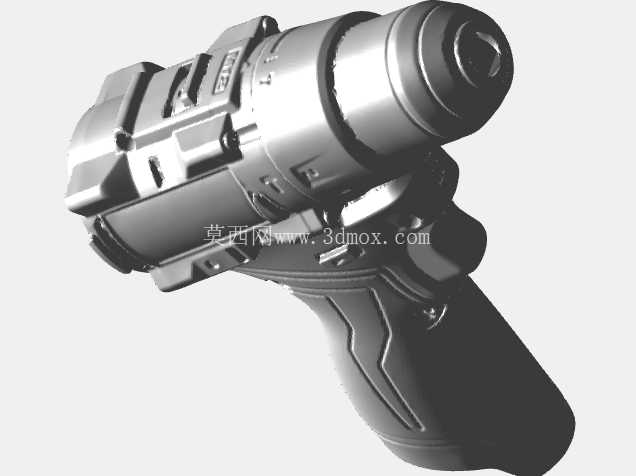

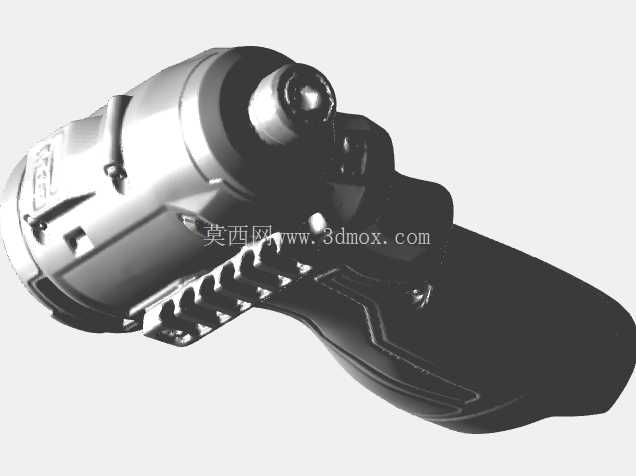

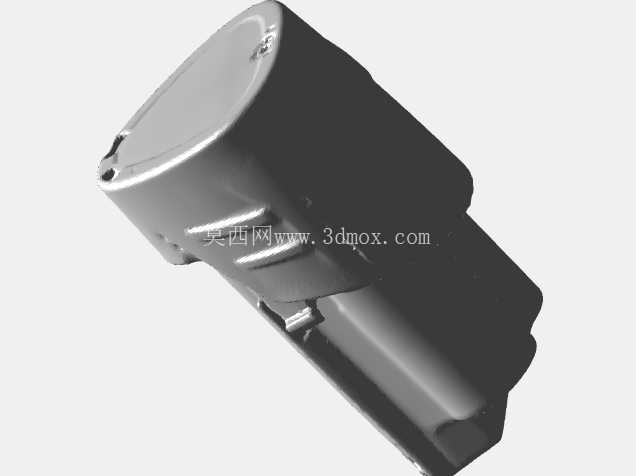

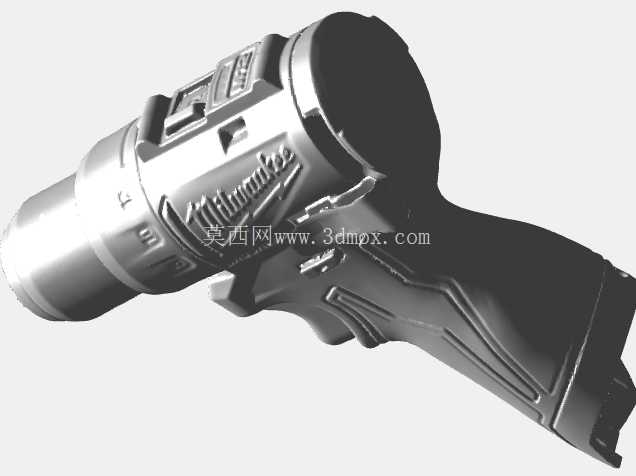

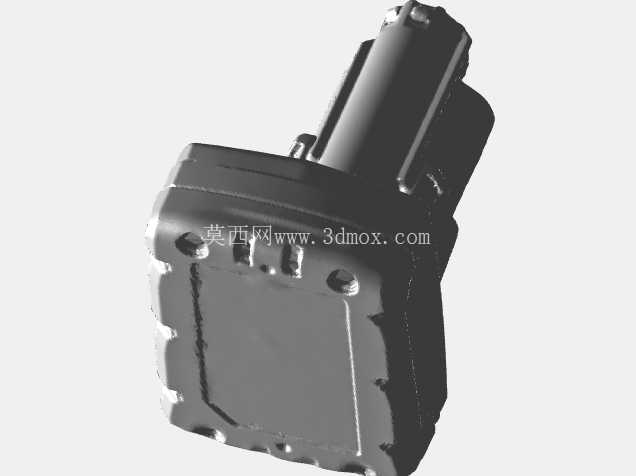

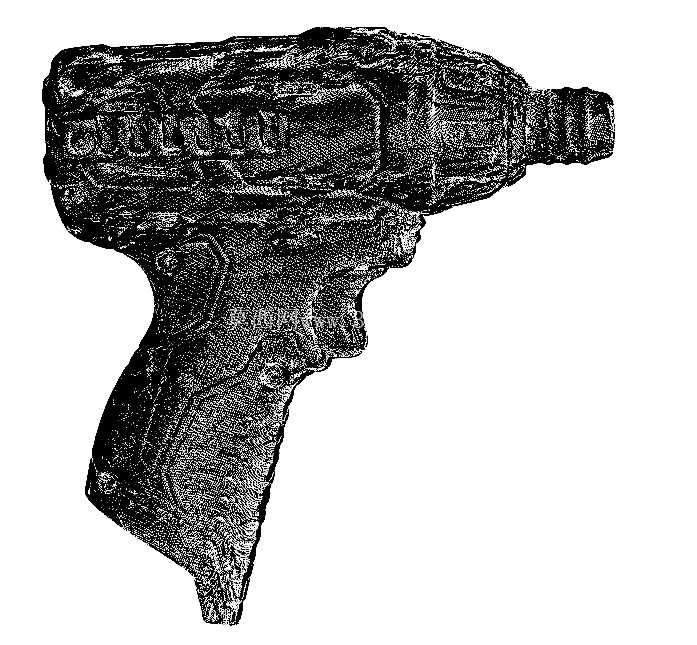

本次逆向还原的模型，完全基于实机三维扫描点云数据重构，完整保留了手电钻的全部外形细节：手枪式握把的曲面弧度完全贴合成年男性手掌自然握持的弯曲角度，握把表面的防滑凸筋深度、分布间距与实机一致，没有做平滑简化处理，可直接用于握持手感的人机工程仿真验证；机身主体的散热格栅凹陷深度、侧面功能按键的凸起高度、电池包插接处的导向槽与卡扣限位结构全部还原，在做工具挂架的卡扣设计时，可以直接提取对应位置的轮廓线做配合公差计算，不需要再反复测量实机尺寸。

从安装边界尺寸来看，模型整体沿钻夹头轴线方向的总长度、握把底部到机身顶部的垂直高度、机身最宽处的厚度尺寸，均与实机扫描数据保持一致，夹头处于完全缩回状态时的前端面位置、电池包安装后超出握把底部的突出量也做了精准还原，在做工具箱内衬的型面设计时，可以直接将模型导入CAM软件生成铣削路径，预留0.8-1.2mm的过盈配合量即可实现工具的稳定卡合，不需要额外做尺寸补偿。

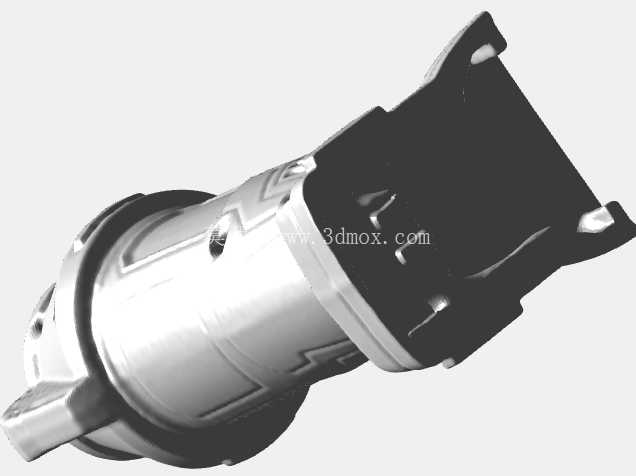

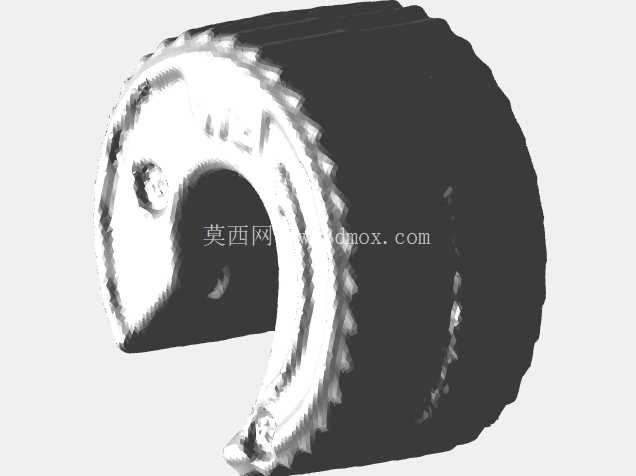

在功能结构的还原上，模型保留了钻夹头的多段式台阶结构、扭矩调节环的表面防滑齿、正反转拨杆的突出轮廓、机身尾部的电池解锁按键外形，这些细节在做工具放置位的避让槽设计时至关重要——比如扭矩调节环的直径比机身主体略大，如果按照简化的圆柱机身做内衬开孔，会出现调节环位置卡滞的问题；正反转拨杆突出机身侧面2mm左右，若挂架的侧壁距离机身过近，会直接挤压拨杆导致开关误触发，这些容易被简化模型忽略的细节，在扫描重构的模型中都得到了完整保留。

对于做电动工具周边配件开发的设计者来说，这类基于实机扫描的模型还可用于辅助设计辅助手柄、防尘罩、批头收纳挂扣等外接配件，提取握把处的曲面数据后，可以直接做贴合面的匹配设计，省去反复打样测试贴合度的环节；在做作业工位的工具排布仿真时，精准的外形模型也能帮助设计者核算每个工具的占位空间，优化工具挂板、移动工具车的空间利用率，避免出现工具之间干涉、拿取路径受阻的问题。

不同于正向建模中为了减少面数而做的结构简化，扫描重构的模型完全忠实于实机的实际形态，哪怕是机身外壳合模线的微小凸起、品牌标识区域的凹陷轮廓都有完整呈现，在做产品展示动画、操作培训的虚拟仿真场景搭建时，也能提供足够真实的视觉效果，不会因为模型过于简化而出现失真感。需要注意的是，该模型为外形逆向模型，未还原内部的电机、齿轮组、电路板等结构，仅适用于外形匹配、人机验证、收纳系统设计类的工作场景，若需要做内部结构的受力分析、传动系统仿真，则需要在此基础上进一步拆解测绘内部零件完成正向建模补充。
