MEC粉末衬套收纳托盘及配套衬套结构

　　这套结构包含MEC粉末衬套实体与配套的3D打印收纳托盘，主要面向粉末冶金衬套的生产周转、装配取放场景，解决车间现场零散衬套易混放、磕碰损伤、取料效率低的实际问题。在粉末衬套的批量加工、质检、转运环节，零散放置的衬套极易出现端面磕碰、内孔进杂的问题，尤其是带粉末冶金层的衬套，工作层一旦磕碰受损，后续压装到模具或设备基座上会出现配合间隙不均、耐磨性能下降的问题，直接影响压铸模具、铸造工装的使用寿命。设计这套托盘时，首先匹配了MEC粉末衬套的外形公差，每个衬套放置位的内孔尺寸按照衬套外径的过渡配合公差设计，既保证衬套放入后不会在转运过程中滑落，又能让操作人员单手即可取放，不需要额外的卡扣或固定结构。

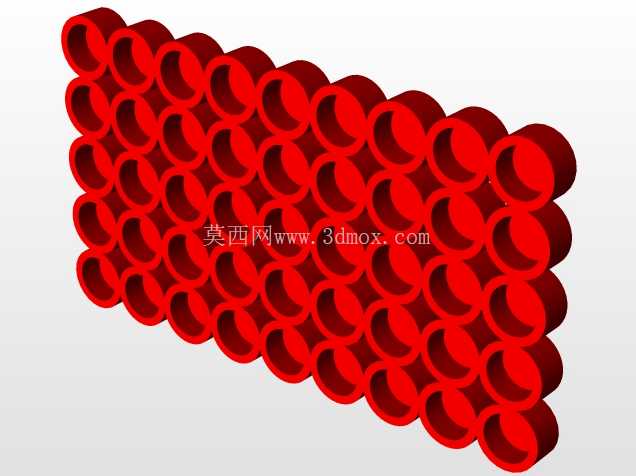

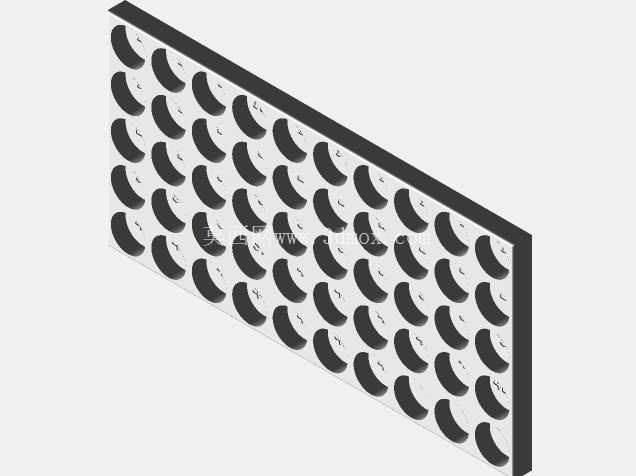

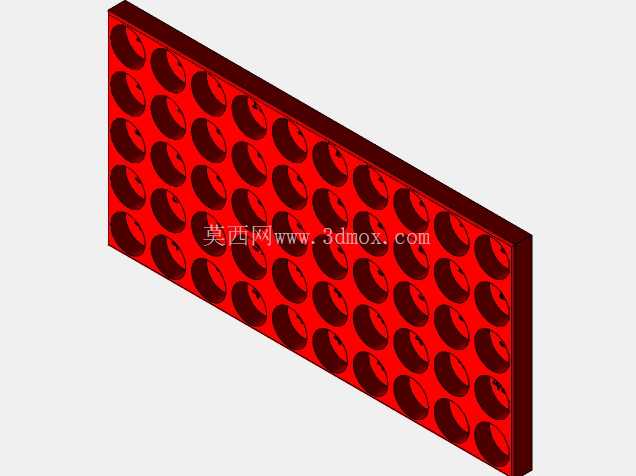

　　托盘整体采用矩形阵列排布，横向与纵向的孔位间距经过反复校核，相邻衬套放入后外圈之间预留2mm的安全间隙，避免衬套外壁的粉末层互相摩擦掉屑；托盘边缘设置了12mm高的围边，围边厚度3mm，既可以防止托盘堆叠时边缘变形，又能在整盘转运时挡住意外滑落的衬套。托盘底部设计了等间距的定位凸条，凸条宽度5mm，高度2mm，对应车间常用的物料周转箱卡槽尺寸，放入周转箱后不会随运输晃动移位；同时凸条之间的空隙形成通风通道，衬套清洗后放入托盘可以快速沥干表面残留的清洗液，不会在孔位底部积液导致衬套锈蚀。

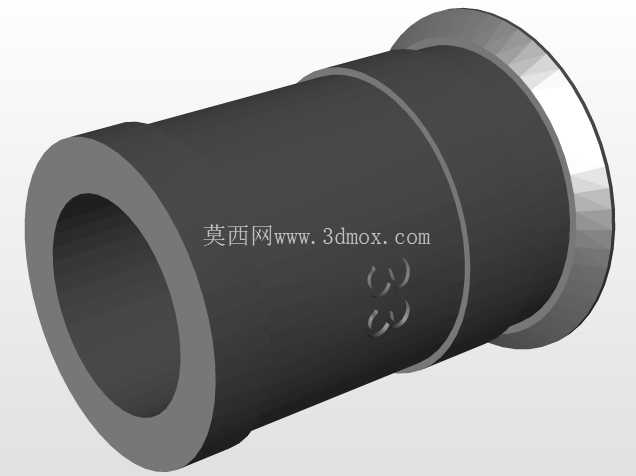

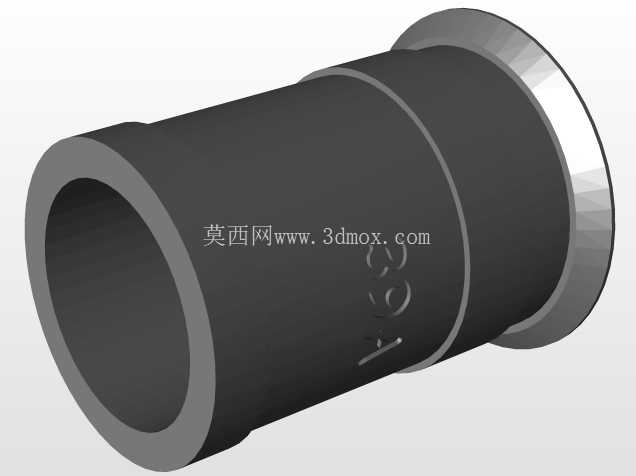

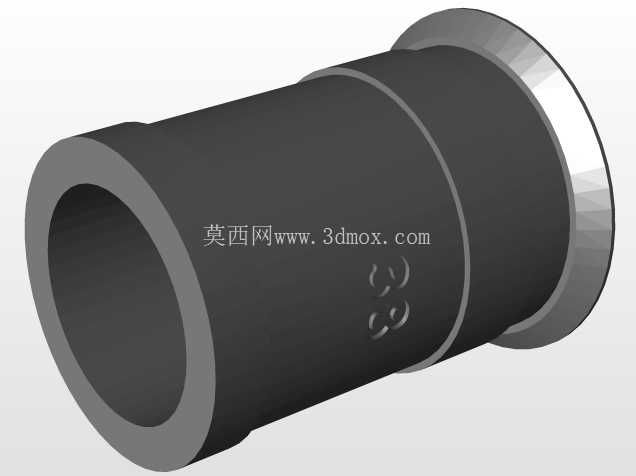

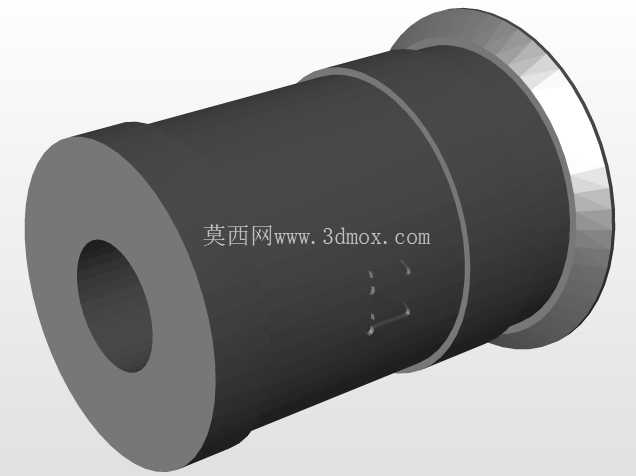

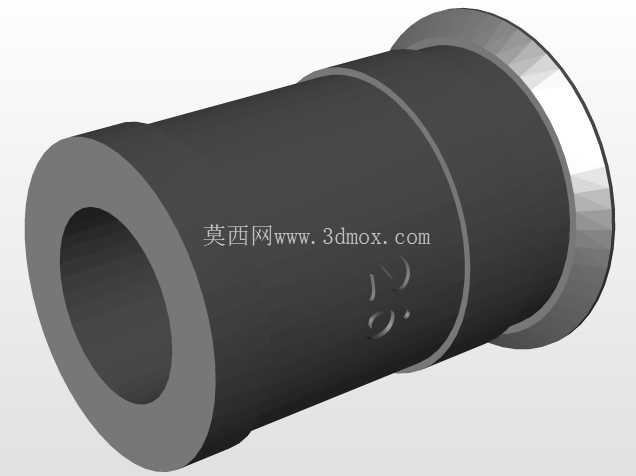

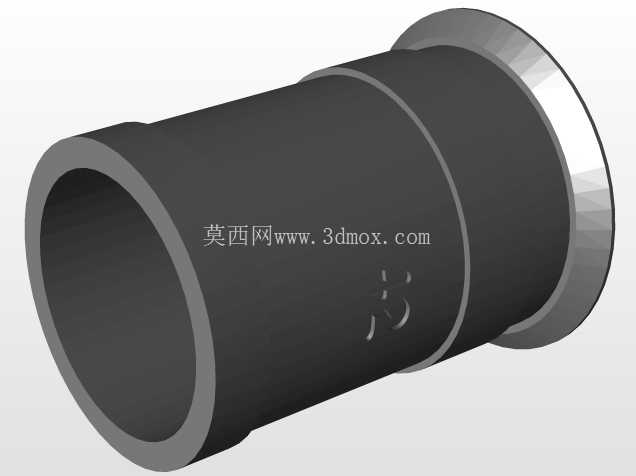

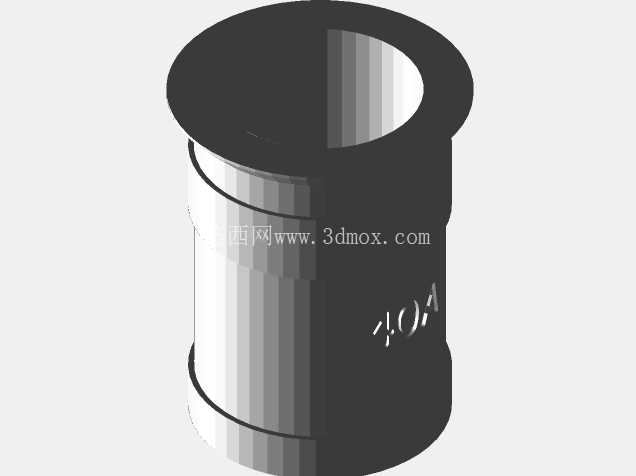

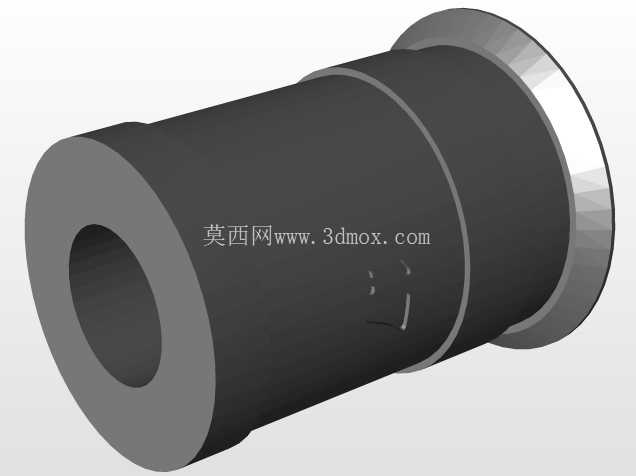

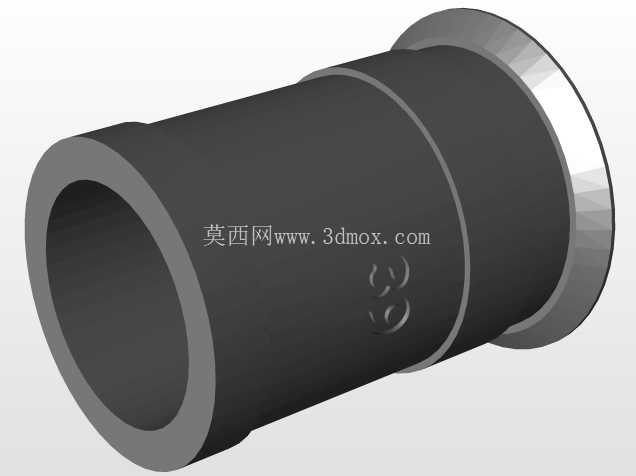

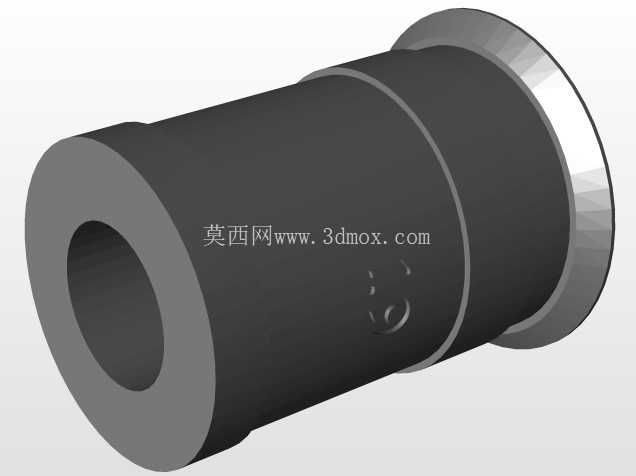

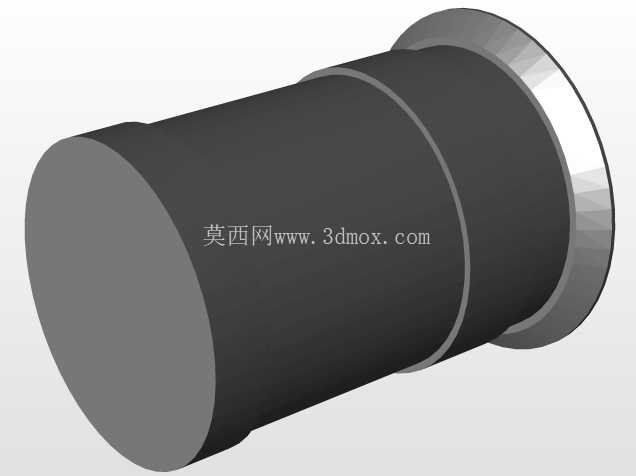

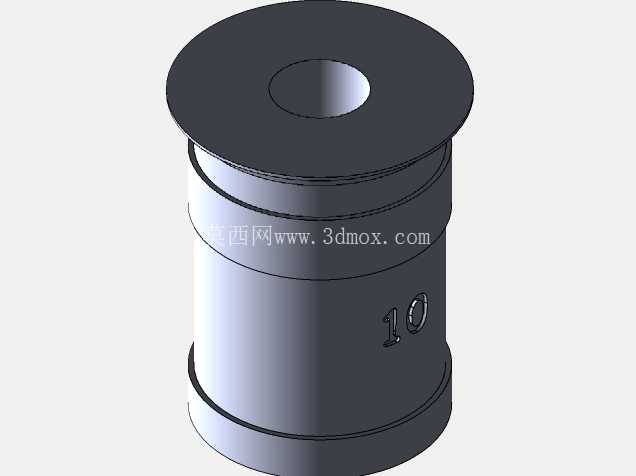

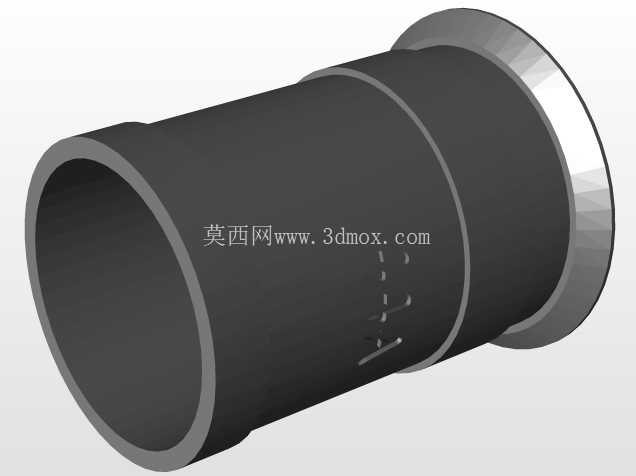

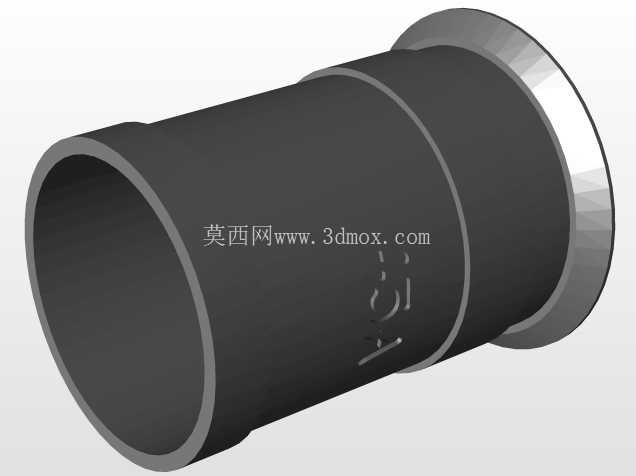

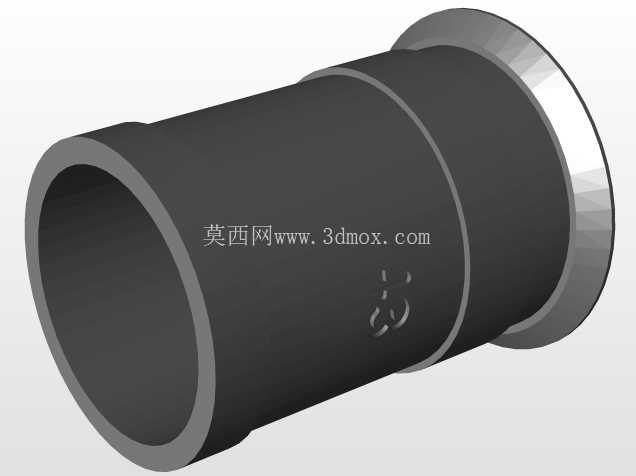

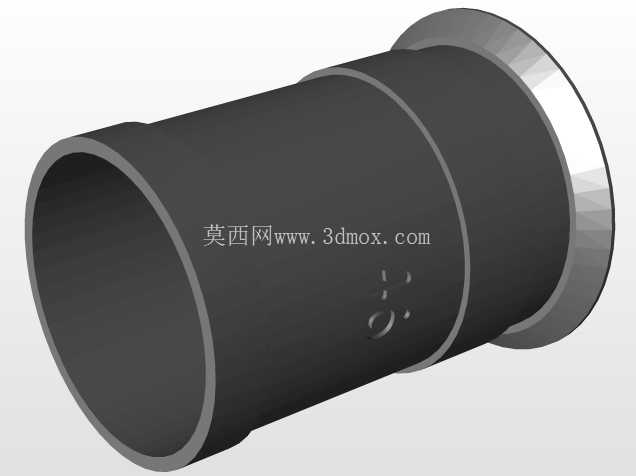

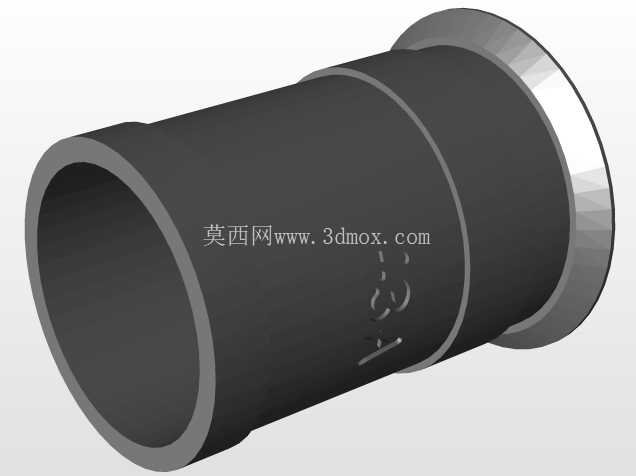

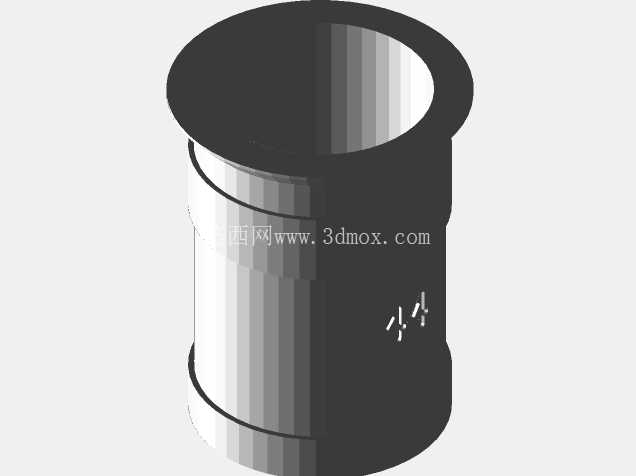

　　从安装边界来看，托盘的整体外形尺寸适配常规的3D打印机成型幅面，不需要拼接打印即可一次成型，打印时孔位的支撑结构设计为易剥离的薄壁支撑，打印完成后不需要二次打磨孔位内壁，避免孔位尺寸出现超差。衬套本身的结构按照实际使用的MEC粉末衬套1:1建模，还原了衬套的双层结构：外层为钢质基体，内层为烧结的粉末冶金耐磨层，建模时区分了两层的装配关系，压装过盈量按照行业通用的0.02-0.04mm设计，可直接用于衬套压装工艺的模拟验证，提前排查压装过程中衬套偏斜、基体变形的风险。

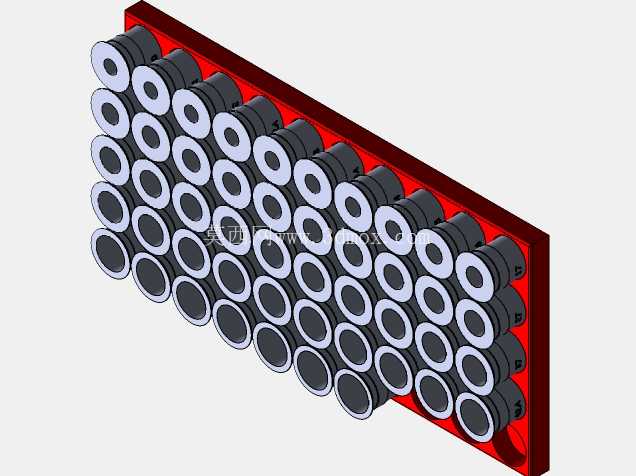

　　在实际生产场景中，这套托盘不仅可以用于加工环节的工序间周转，还可以直接作为装配工位的物料架，操作人员不需要额外分拣衬套规格，整盘放置到工位旁即可按序取料，相比传统的散件存放方式，取料效率提升40%以上，同时衬套的磕碰不良率可降低90%。托盘的阵列孔位数量按照单批次衬套的常规加工批量设计，整盘可容纳6行12列共72件衬套，匹配小型压铸模具铸造模配套衬套的单次更换用量，整盘转运即可完成一套模具的衬套配送，不需要多次清点数量。孔位底部设计了0.5mm的透气孔，避免衬套放入时孔位内部形成密闭气腔导致衬套无法放到底，同时透气孔可以在衬套涂油防锈时让多余的防锈油流出，不会在孔位底部积油沾附灰尘。托盘的侧边设计了45度倒角，搬运时不会划伤操作人员的手套，边角位置做了R2的圆角处理，避免3D打印后出现应力集中导致边角开裂。
