集成式牛奶巴氏杀菌成套设备结构设计

　　这套集成化的乳品杀菌设备，核心面向中小型乳品加工车间、区域型鲜奶配送站点的日常生产场景，区别于大型乳企的超高温杀菌长线，该设备将巴氏杀菌全流程的功能单元整合在单组撬装机架内，无需现场拆分管路做复杂对接，进场后仅需完成进料、出料、公用工程接口的接驳即可投入使用，适配日产5吨以内的低温鲜奶、发酵乳基料的杀菌处理需求。从结构布局来看，设备采用框架式方通焊接机架作为承载主体，所有功能组件全部内嵌于机架边界范围内，整体安装边界控制在长2.4米、宽1.8米、高2.2米的区间内，机架底部预留150mm的调整脚安装空间，可适配车间地面±20mm的平整度误差，无需额外做混凝土预埋基础，普通硬化环氧地面即可满足安装承重要求，单台设备满水运行总载荷控制在2.8吨以内，常规工业厂房的楼板承重即可满足布设要求。

　　设备的功能单元排布遵循流体走向逻辑，进料端设置在机架侧下方，原奶经粗过滤组件后进入平衡罐，再通过卫生级离心泵输送至板式换热段，先与杀菌完成的热奶做余热回收，将原奶预热至55-60℃区间，再进入加热段通过热水循环将奶温提升至85℃并维持15秒的杀菌时长，完成杀菌的物料经余热回收段降温后，再通过冰水冷却段将温度降至4℃以下，直接输送至后续灌装或暂存工序，整套流道的管路全部采用304卫生级不锈钢材质，管路转角全部采用大弧度卫生弯头，避免物料残留形成卫生死角，所有管路接口采用快装卡箍连接，便于日常拆解做CIP清洗。

　　设计过程中重点考虑了操作与维护的可达性，设备正面预留1.2米宽的操作通道，所有阀门、仪表、泵体的操作面全部朝向通道侧，操作人员无需探身即可完成阀门调节、参数读取、日常点检等操作；机架侧部预留可拆卸的检修面板，拆开后可直接接触到换热板片、管路焊缝等易维护部位，换热组件的抽拉空间预留了0.8米的操作距离，无需吊装设备即可完成板片的拆解清洗与密封垫更换。设备的管路支撑全部采用快拆式管卡固定，避免焊接支撑带来的清洁死角，管卡与管路之间设置食品级橡胶垫，防止长期运行产生的磨损导致金属碎屑混入物料；机架整体做圆弧倒角处理，所有外露的焊接部位全部打磨抛光至Ra0.8的表面粗糙度，避免积尘滋生细菌，符合食品加工设备的卫生设计规范。

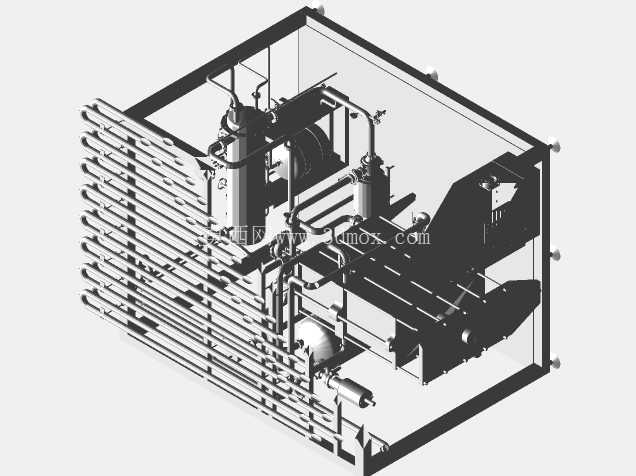

　　在公用工程配套方面，设备集成了热水循环系统与冰水接驳接口，热水罐与循环泵全部内置在机架上部空间，通过温度传感器联动控制蒸汽加热量，维持杀菌温度的波动范围在±1℃以内，避免温度过高导致乳蛋白变性影响产品口感，或是温度不足导致杀菌不彻底的问题；设备的电气控制箱内嵌在机架侧部，所有线缆全部走机架内部的穿线线槽，与物料管路、热力管路做物理隔离，避免冷凝水渗入电气元件引发故障，线槽的接口处全部做密封处理，满足车间冲洗作业的防护要求。从三维建模的细节来看，整套模型完整还原了设备的所有结构细节，包括管路的走向坡度、阀门的安装位置、仪表的布设点位、机架的焊接结构，甚至包含了紧固件、密封件等细小零件的建模，可直接用于设备的生产出图、安装模拟、布局规划，也可作为乳品加工生产线的方案演示模型使用，建模过程中严格遵循卫生级设备的设计规范，所有结构细节都对应实际生产的加工与装配要求，不存在无法落地的理想化结构。
