机夹式可换齿面铣刀结构设计

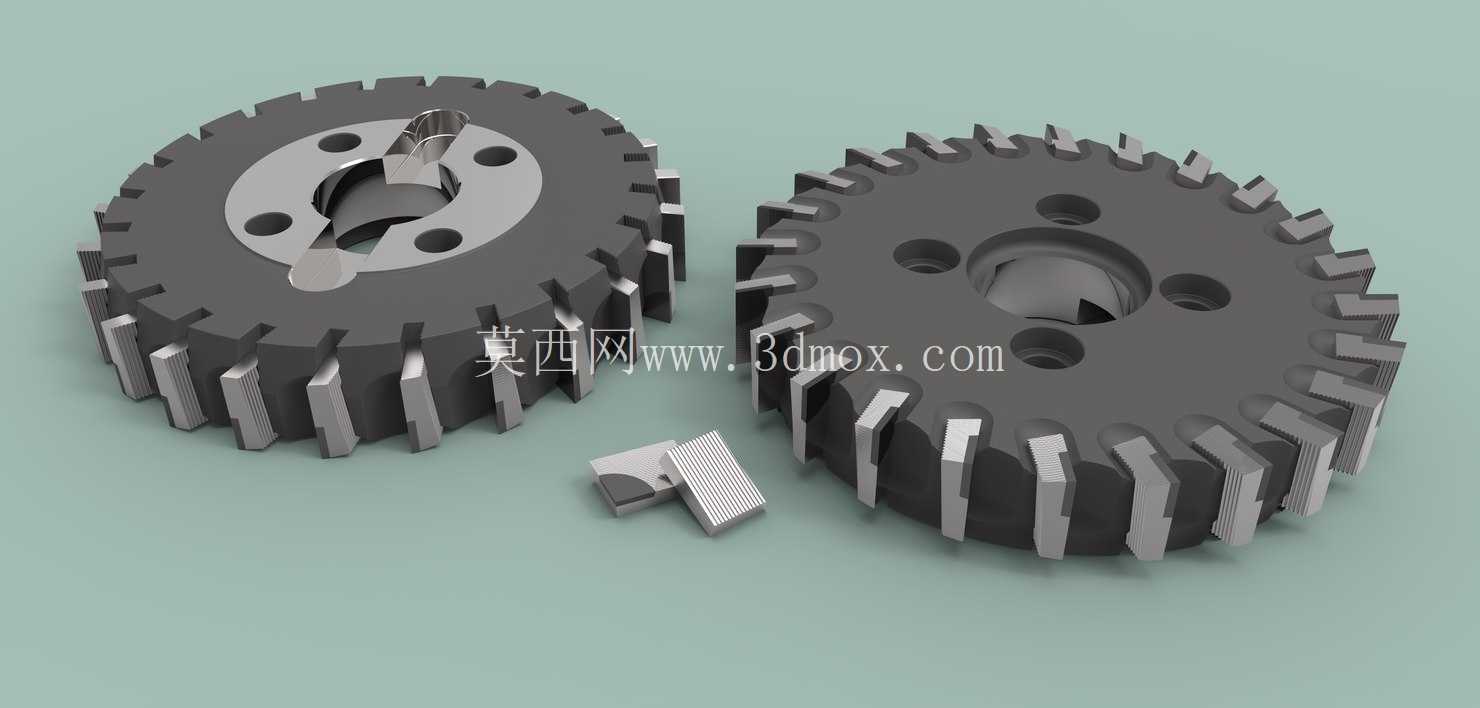

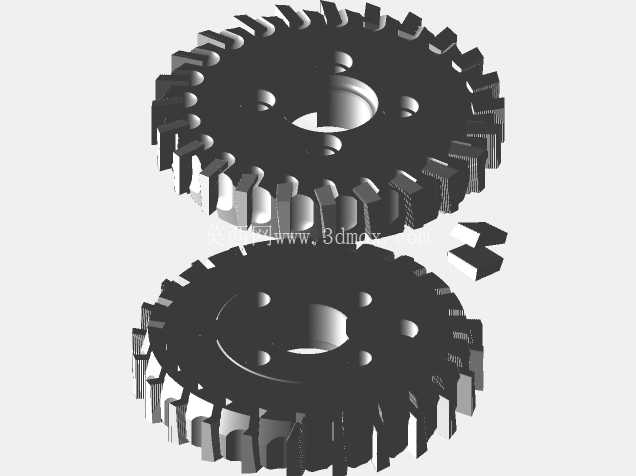

　　这款面铣刀主要面向平面铣削加工场景，在普通铣床、加工中心的批量平面加工工序中应用广泛，不管是铸铁件、普通结构钢的大面开粗，还是有色金属件的半精铣平面工序都能适配，区别于整体焊接式铣刀，它采用刀体与刀齿分离的机夹式结构，日常加工中出现单个刀齿崩损时，不需要整体报废刀盘，只需要更换对应位置的刀齿即可，能大幅降低生产现场的刀具耗材成本。从结构设计逻辑来看，刀体采用整体合金钢调质处理，核心安装孔做了高精度的公差配合设计，安装止口与机床主轴端面的贴合面平面度控制在0.01mm以内，保证高速旋转时的动平衡性能，避免加工过程中出现震刀纹。

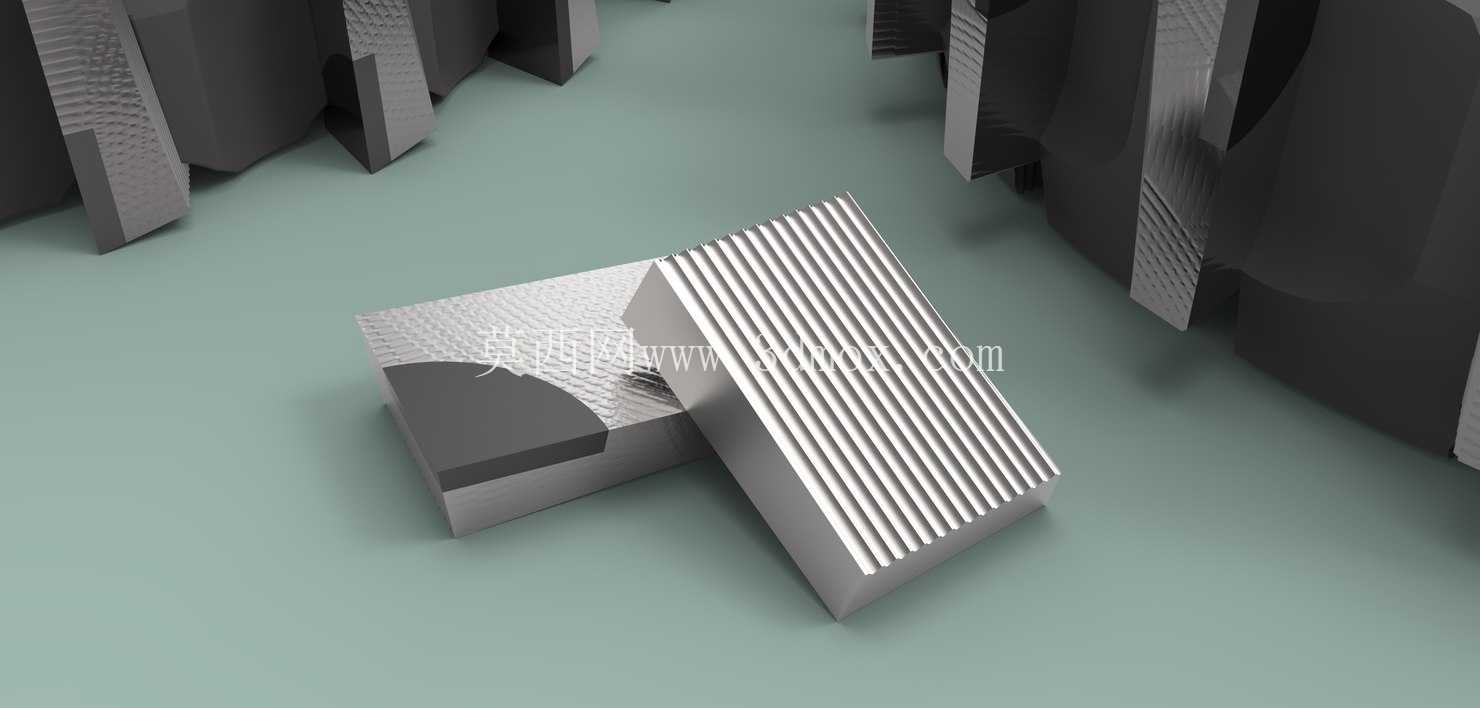

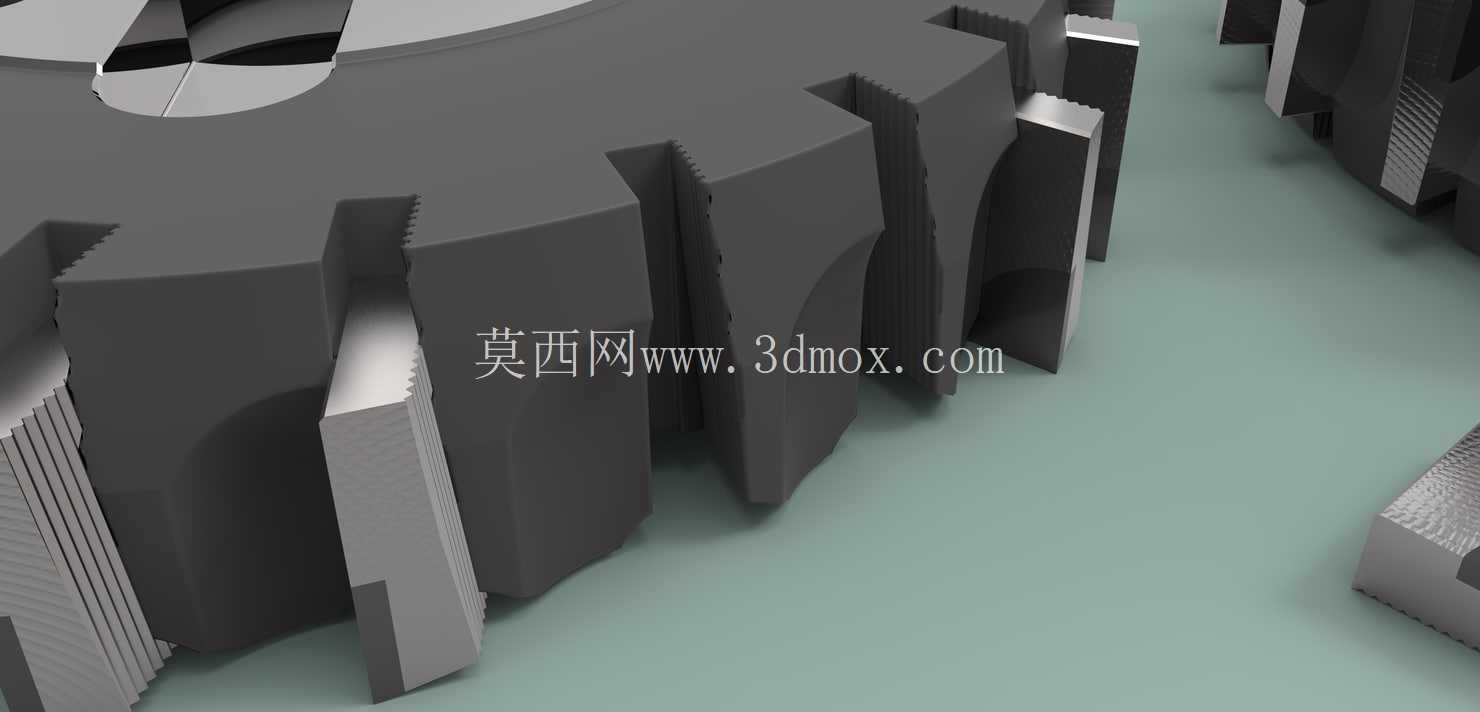

　　刀体圆周方向均匀分布的刀齿安装槽，采用径向与轴向双向定位的设计，每个刀齿的安装位置都经过分度精度校准，相邻刀齿的轴向跳动量控制在0.005mm范围内，能保证铣削过程中每个刀齿的切削负载均匀，不会出现个别刀齿过载崩损的情况。刀齿采用硬质合金刀片与刀座组合的形式，刀片通过压紧楔块固定在刀座上，刀座与刀体槽之间通过定位销实现周向定位，安装时不需要反复对刀，更换刀齿后只要将楔块锁紧即可达到加工精度要求，能大幅减少换刀辅助时间。

　　从安装边界尺寸来看，这款铣刀的外径适配中等规格的铣削工况，中心安装孔的尺寸匹配常用的铣床主轴连接规格，刀体总厚度控制在合理范围，既保证刀体本身的刚性，又不会因为刀体过厚导致与工件夹具发生干涉，加工时的悬伸长度可以根据加工深度灵活调整，只要保证刀杆夹持长度足够，就能满足不同深度台阶面的铣削需求。切削刃的角度设计经过优化，主偏角采用适合平面铣削的常用角度，既能降低切削时的径向抗力，减少机床主轴的负载，又能保证加工后的表面粗糙度达到半精加工要求，不需要后续额外的平磨工序就能满足普通零件的平面精度要求。刀体上均匀分布的减重孔，在不降低刀体结构强度的前提下，有效降低了刀体整体重量，既减少了高速旋转时的离心力，也方便操作人员拆装换刀。

　　排屑槽的空间设计足够充裕，铣削过程中产生的切屑可以顺着排屑槽快速排出，不会出现切屑堆积在刀齿位置刮伤已加工表面的情况，干切或者加注切削液的工况下都能顺畅排屑。在实际加工应用中，这款面铣刀可以通过调整刀齿的伸出长度，分别实现粗铣和精铣的加工需求，粗加工时可以将刀齿伸出量调大，采用大进给参数快速去除毛坯余量，半精加工时微调各刀齿的轴向跳动，就能获得较好的表面加工质量，不需要更换刀盘就能完成同一平面的粗精加工工序，减少了换刀次数，提升了加工效率。刀体的安装定位面做了耐磨处理，长期拆装使用也不会出现定位面磨损导致的安装精度下降问题，整体使用寿命远高于普通焊接式面铣刀，适合批量零件加工的生产场景长期使用。
