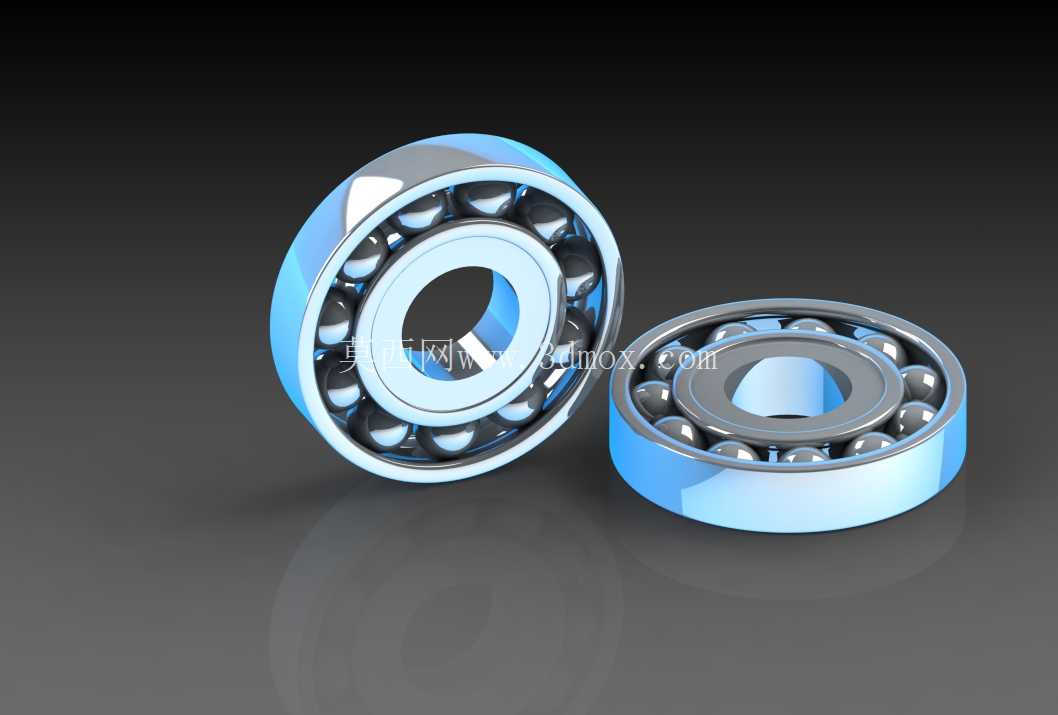

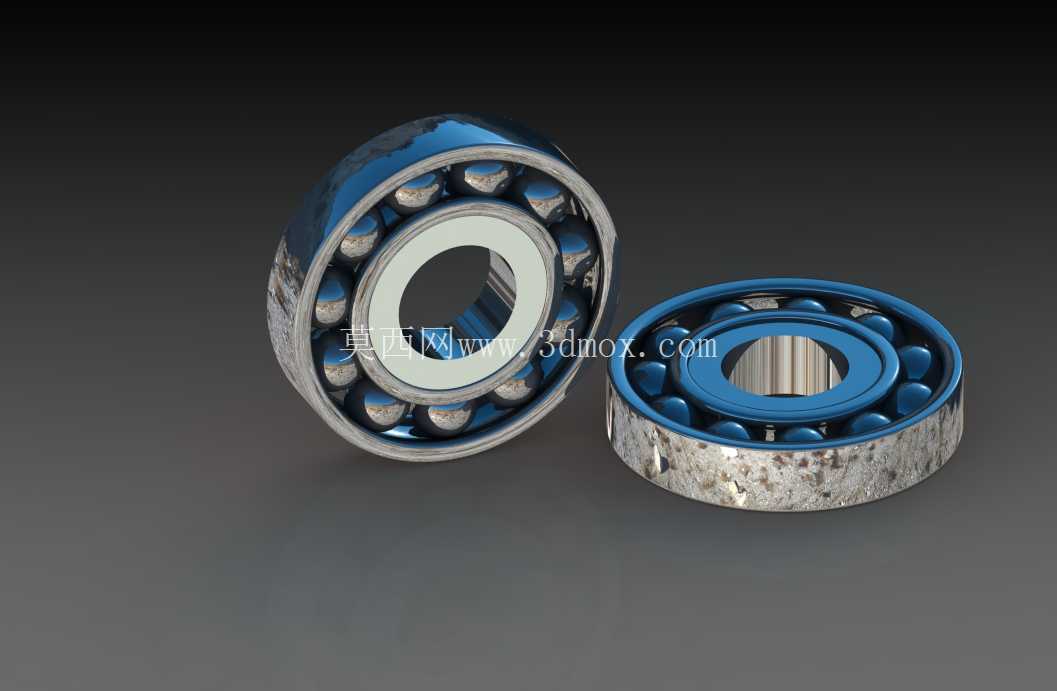

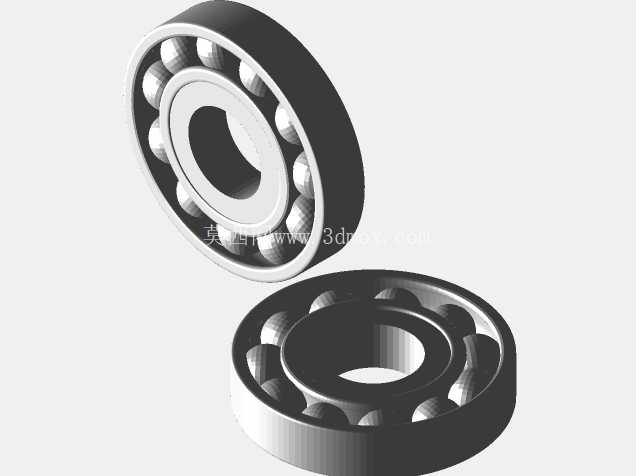

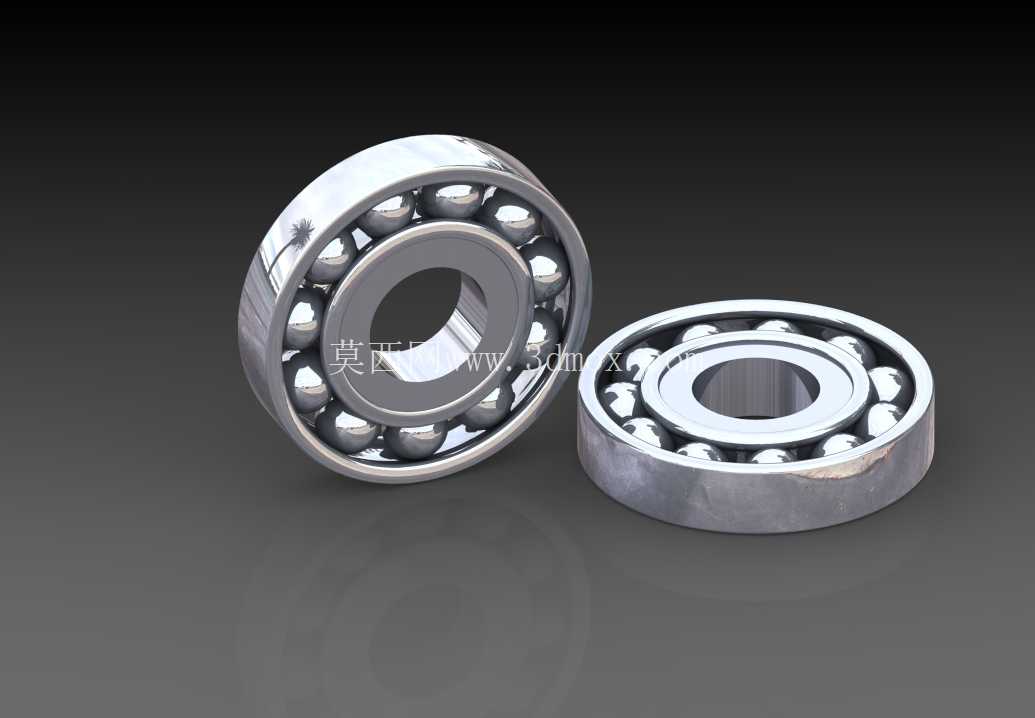

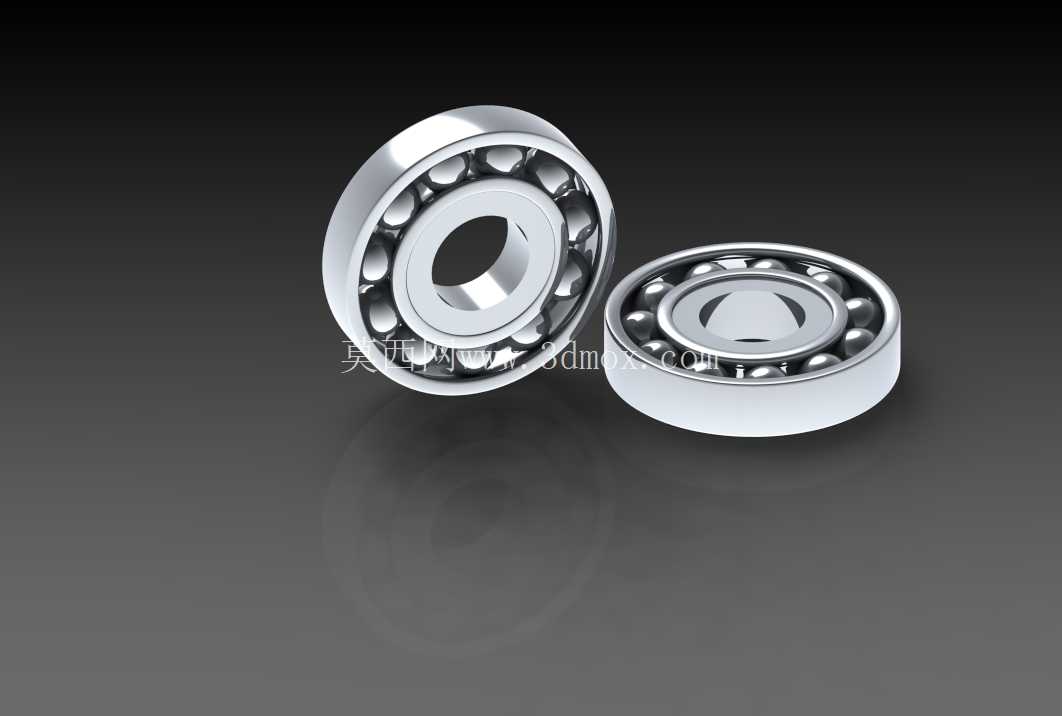

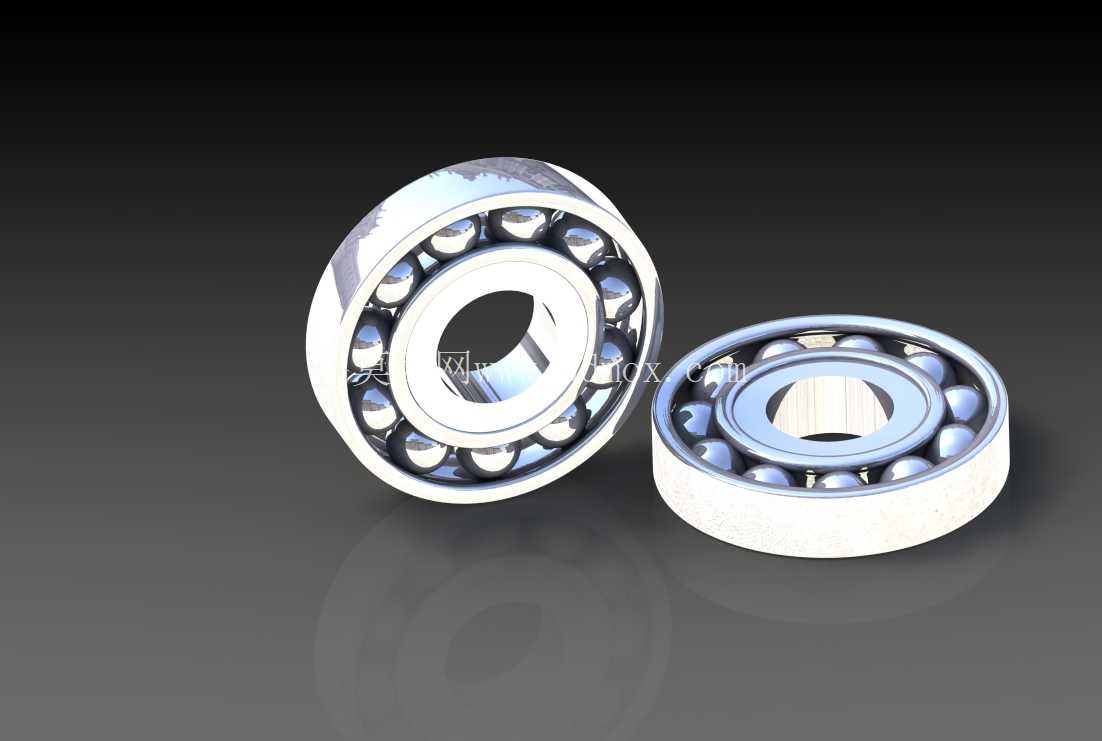

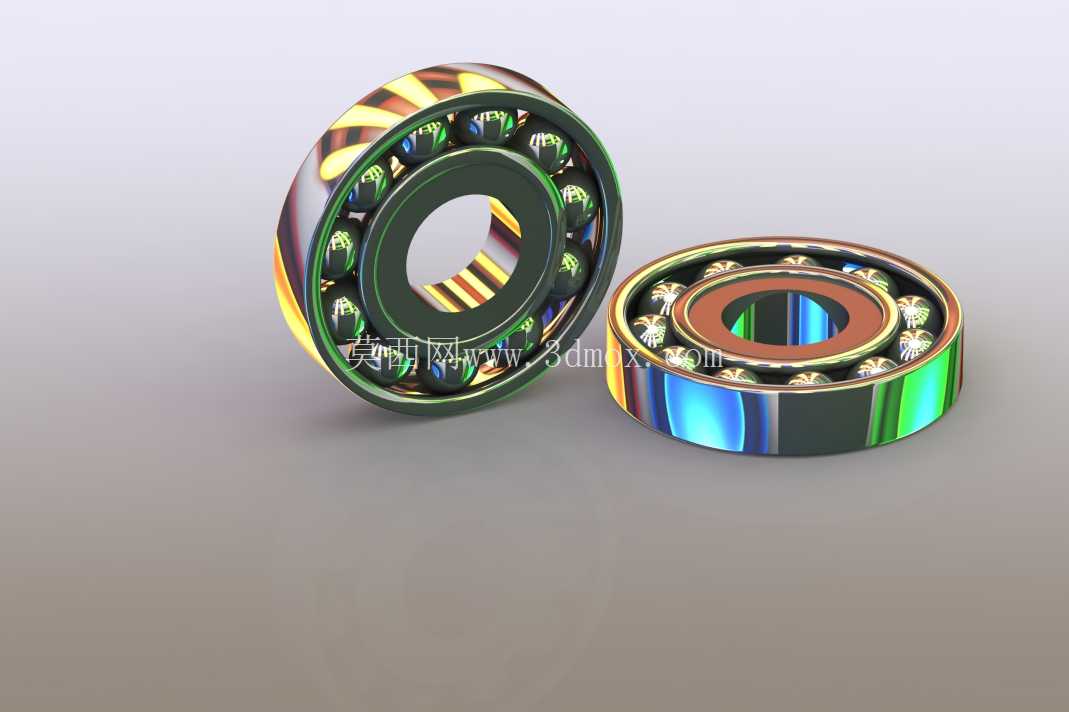

SKF车轴深沟球轴承三维结构设计

　　车轴轴承作为商用车、乘用车底盘行走系统的核心承载部件，直接决定车辆行驶过程中轮端的转动平顺性与载荷传递可靠性，这类SKF规格的深沟球轴承，主要应用于非驱动桥的轮端支撑场景，也可适配部分轻载驱动桥的半轴支撑位，在日常运行中需要同时承受来自车身的垂直径向载荷，以及车辆过弯、颠簸路面产生的轴向冲击载荷，是保障车辆轮端稳定运转的关键基础零件。从结构设计逻辑来看，该轴承采用典型的双半内圈或者整体内圈配合冲压保持架的深沟球结构，滚动体选用高精度轴承钢球，沿滚道圆周均匀排布，保持架的兜孔设计需要严格匹配钢球直径，既要保证钢球滚动过程中不会出现卡滞、窜动，也要预留足够的润滑脂存储空间，避免高速运转时出现干摩擦。内外圈的滚道曲率设计经过严格校核，滚道与钢球的接触角控制在合理区间，保证径向承载能力的同时，兼顾一定的轴向载荷承受能力，适配车辆行驶中复杂的受力工况。在安装边界层面，这类车轴轴承的外圈与车桥轮毂的安装孔采用过盈配合，过盈量需要根据轮毂材质、工作温度区间精准计算，避免过盈量过大导致外圈滚道变形，或是过盈量不足出现外圈跑圈的失效问题；内圈与车轴轴颈的配合同样采用基孔制过盈配合，装配时通常采用热装工艺，将内圈加热至指定温度后套装到轴颈上，避免敲击装配对轴承滚道、钢球造成隐性损伤。

　　轴承的密封结构采用双侧接触式橡胶密封，能够有效阻挡外界泥水、粉尘进入轴承内部，同时防止内部润滑脂泄漏，密封唇口的抱紧力经过优化，既不会因为抱紧力过大增加运转阻力、导致温升过高，也不会因为抱紧力不足失去密封效果。从实际应用场景来看，这类轴承广泛适配轻型货车、家用乘用车的前桥非驱动轮端，部分工程作业车辆的转向轮端也会选用同类型不同尺寸规格的SKF轴承，在车辆行驶过程中，轴承需要在-40℃到120℃的宽温域环境下稳定工作，高速运转时的极限转速需要匹配车辆最高设计车速，同时要满足长维护周期的使用要求，部分高端型号的设计寿命可以达到30万公里以上，无需中途补充润滑脂。

　　在三维建模过程中，需要严格还原轴承各部件的配合公差，钢球与滚道的接触位置需要按照实际接触角进行装配约束，保持架的兜孔与钢球之间预留合理的活动间隙，还原真实的运转自由度；内外圈的倒角、密封槽的尺寸需要完全符合SKF对应的产品标准，方便设计人员直接将模型导入整车装配体中进行干涉检查、安装模拟，避免后续实际装配时出现尺寸不匹配的问题。另外，轴承的端面设计有定位止动槽，部分型号会配套止动环，用于限制轴承在轮毂孔内的轴向窜动，建模时需要准确还原止动槽的深度、宽度以及位置度公差，保证止动环安装后能够可靠卡入轮毂的对应卡槽内。

　　在受力仿真环节，基于该三维模型可以直接导入有限元分析软件，模拟车辆满载过弯、紧急制动、颠簸冲击等极端工况下的轴承应力分布，校核滚道接触应力、保持架强度是否满足设计要求，提前发现结构设计中的薄弱点，优化滚道曲率、保持架厚度等参数，提升轴承的实际使用寿命。对于设备选型人员来说，精准的三维模型可以直接用于轮端总成的虚拟装配，核对轴承与周边半轴、轮毂、油封、制动盘等部件的空间间隙，避免出现装配干涉，同时可以根据轴承的安装尺寸快速匹配对应的轴颈、轮毂孔加工精度要求，减少后续样机试制阶段的反复修改成本。
