卧式承压储罐压力容器三维设计作品

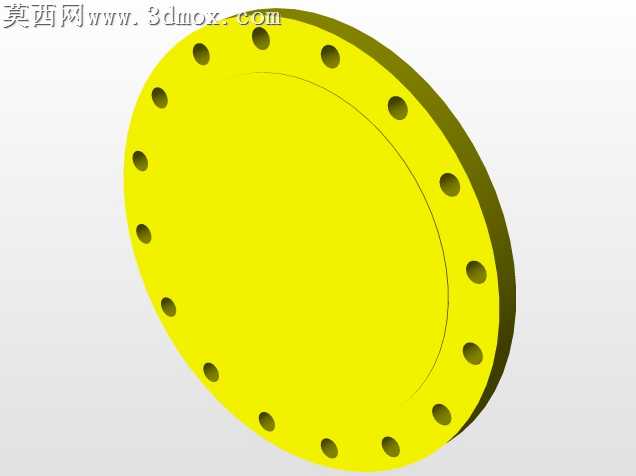

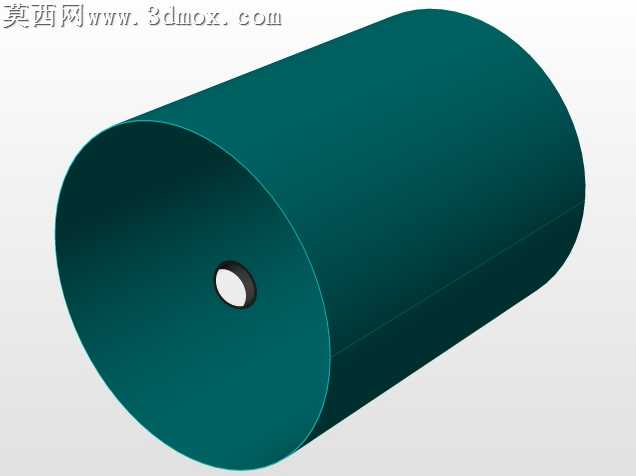

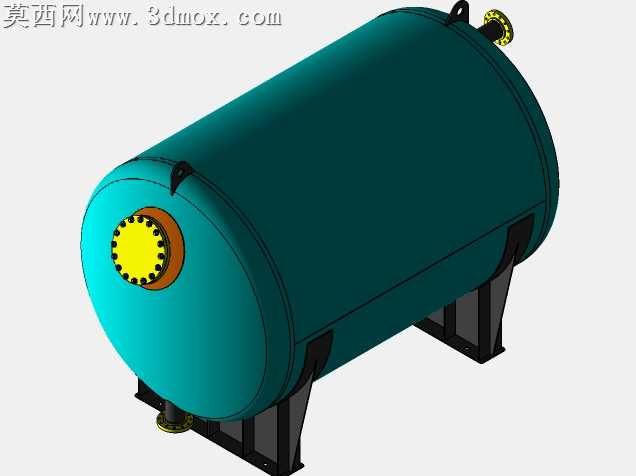

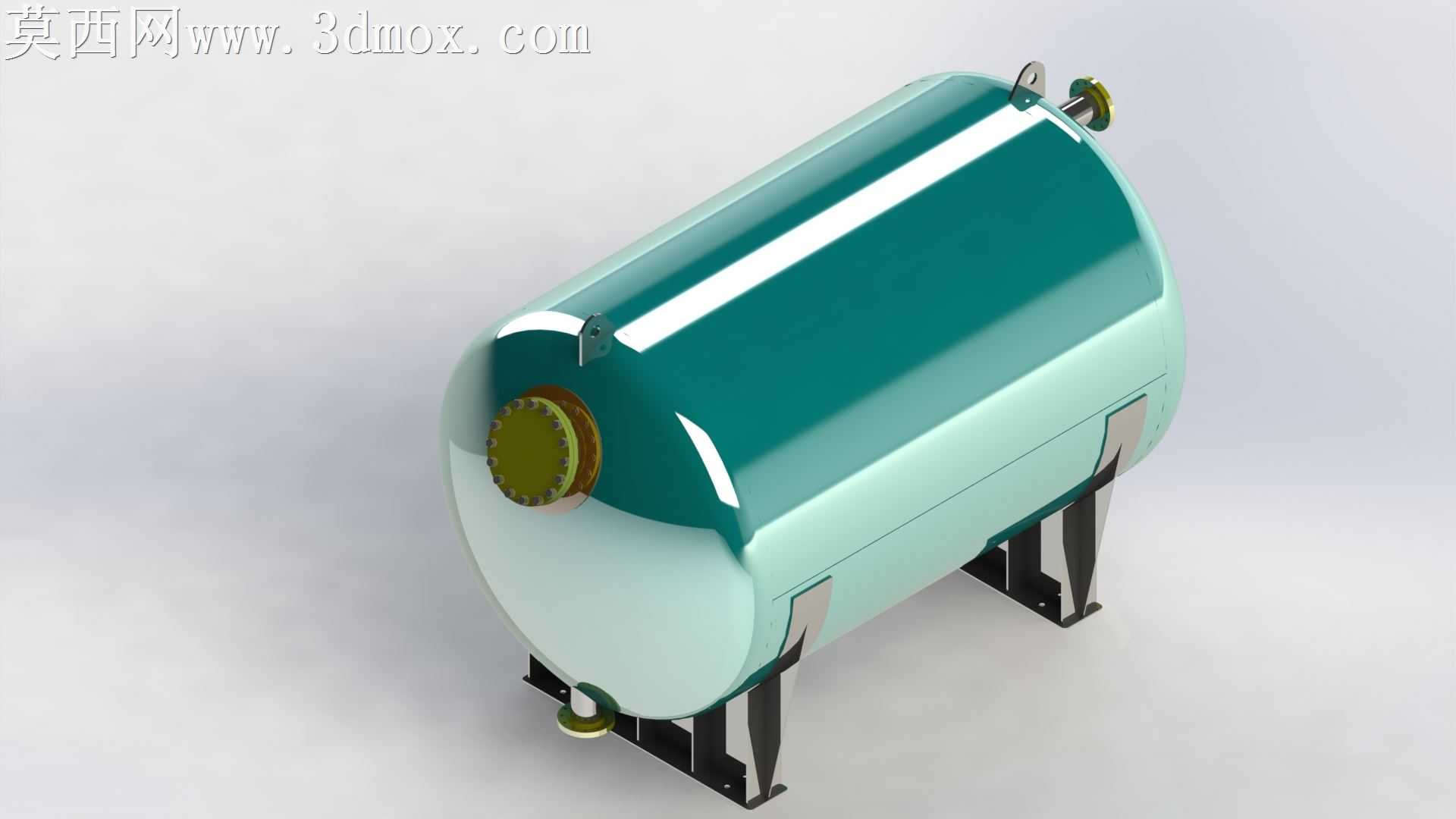

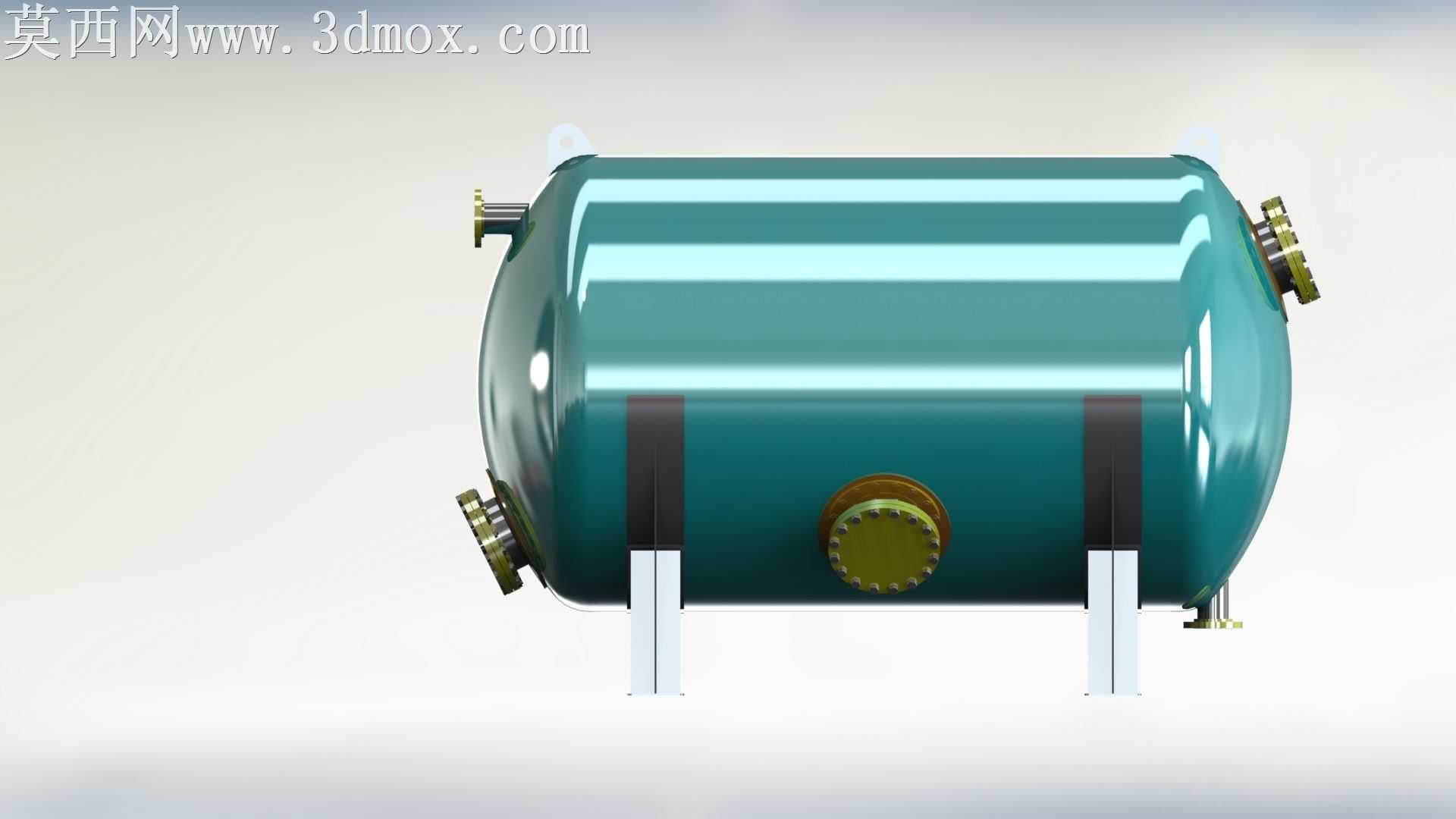

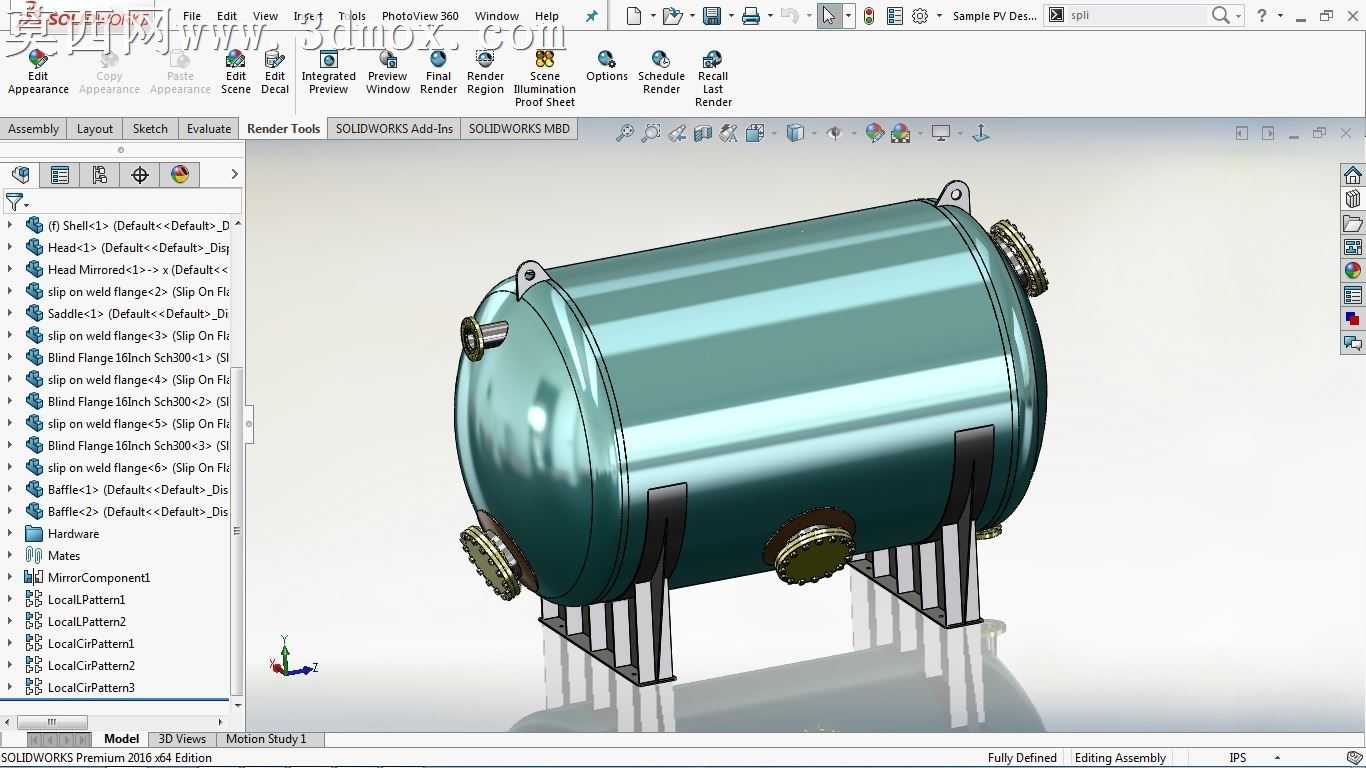

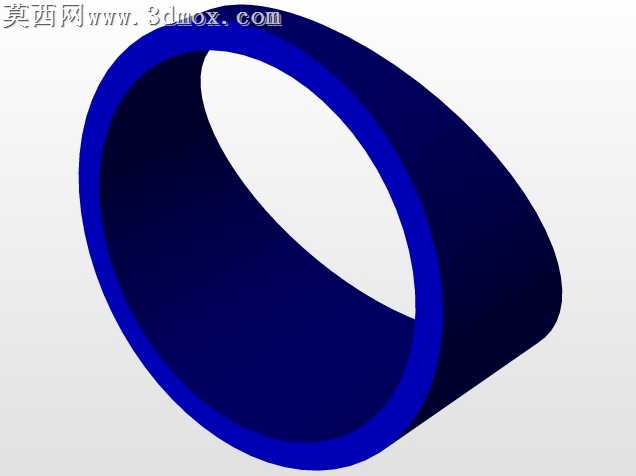

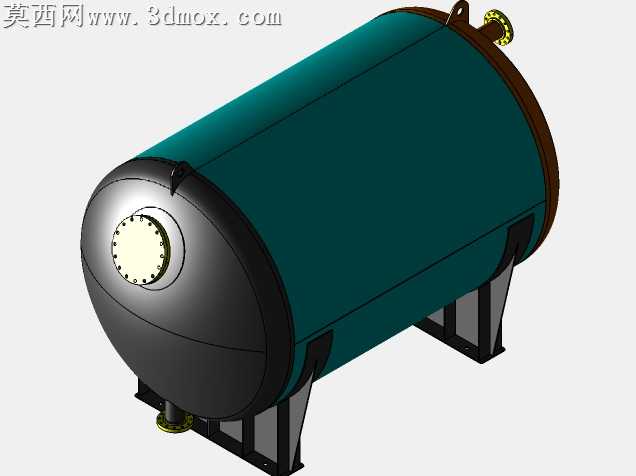

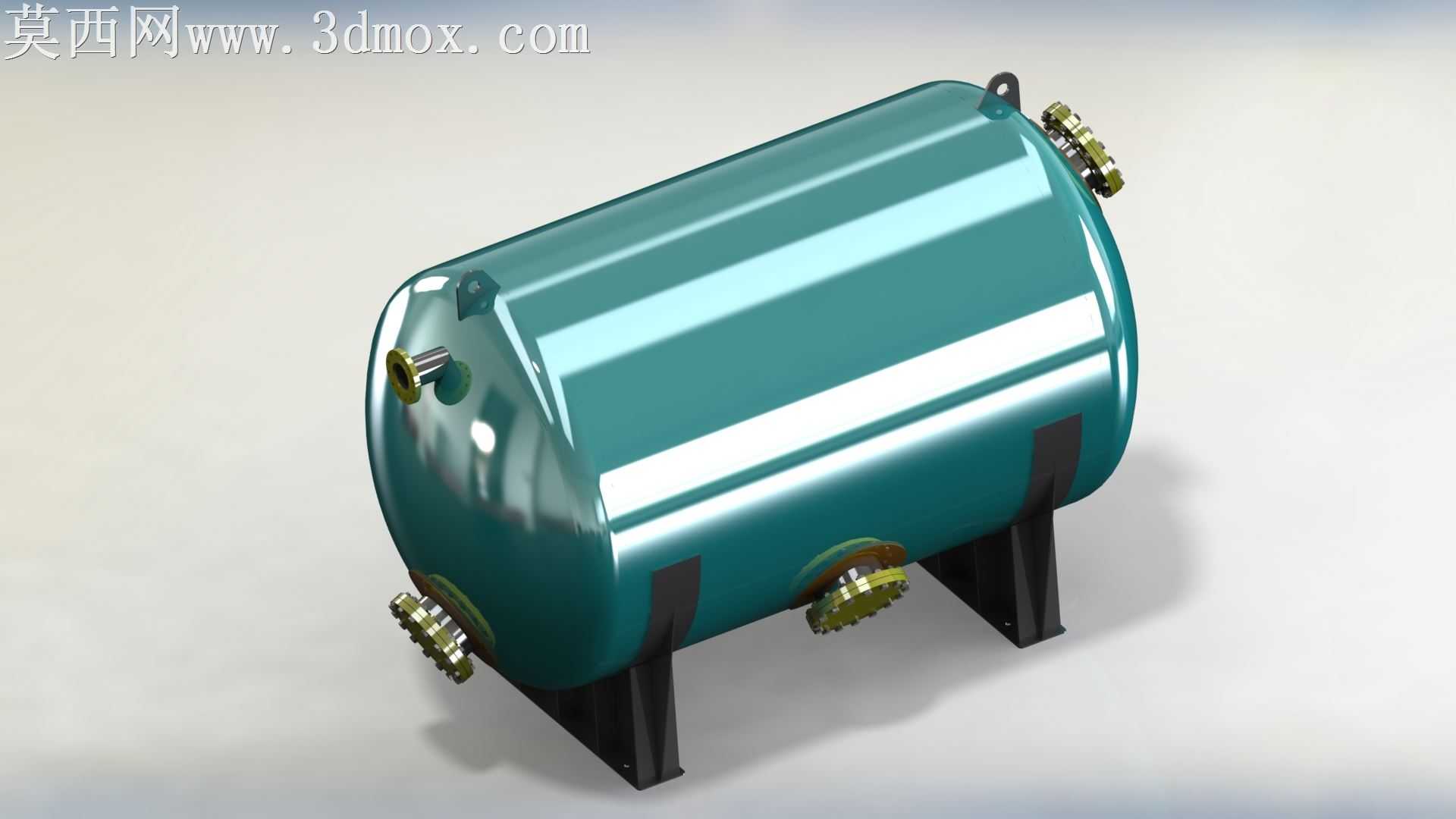

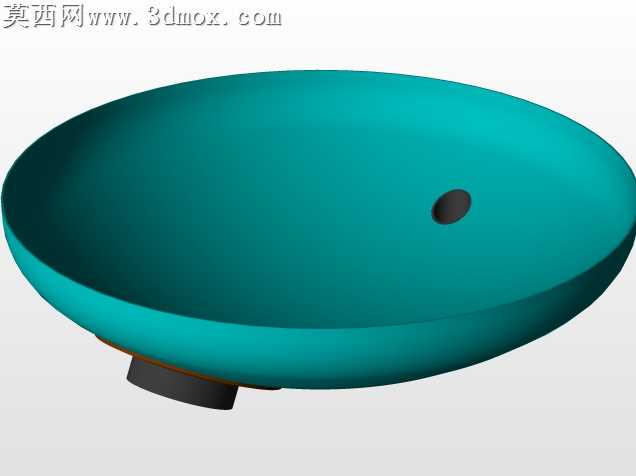

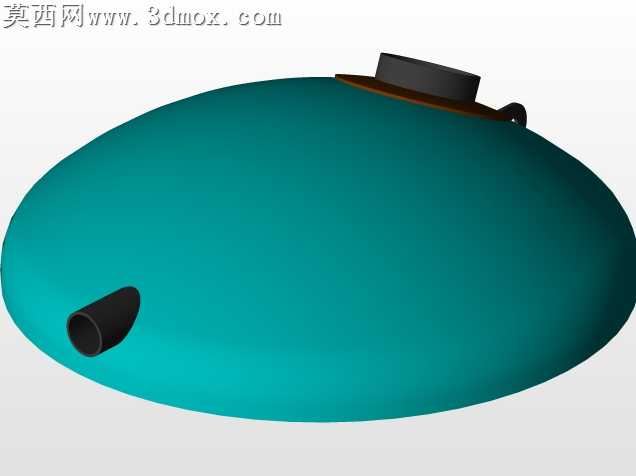

本作品为卧式承压储罐类压力容器三维设计成果，建模阶段采用参数化特征建模逻辑，首先以旋转特征构建罐体核心承压筒体与两端椭圆封头结构，严格遵循压力容器筒体与封头的衔接过渡曲率要求，避免应力集中的结构缺陷。建模过程中对罐体上的多组接口进行精准定位，分别设置不同通径的法兰连接端口，包含侧部进出料接口、顶部排气/仪表接口、底部排污接口，所有法兰结构均按照标准连接尺寸建模，预留螺栓孔位与密封面结构，保证接口装配的适配性。罐体底部采用鞍式支座结构，通过拉伸与筋板特征构建支座的支撑立板与底部安装板，添加焊接过渡特征还原实际加工的连接形态，同时在罐体顶部设置吊耳结构，满足设备吊装转运的结构需求。材质与渲染阶段，为罐体主体赋予青绿色金属烤漆材质，调整材质的反射粗糙度参数还原工业设备漆面的半哑光金属质感，法兰接口部分赋予黄铜色金属材质区分密封与连接部件，支座部分赋予深灰色碳钢材质，通过环境光遮蔽与全局光照渲染，清晰呈现罐体曲面的高光过渡、各部件的材质层次与结构装配关系。设计思路上围绕压力容器的承压特性展开，整体采用卧式布局降低设备重心提升安装稳定性，各接口位置排布兼顾管路连接的操作空间与介质流向合理性，封头与筒体的等厚衔接设计、支座与罐体的贴合支撑结构均符合承压设备的结构设计逻辑，所有部件的建模精度满足后续工程出图、装配校验、渲染展示的多场景使用需求，完整还原了小型工业压力容器的整体结构与细节特征，可用于设备结构教学、方案展示、装配模拟等场景。
